Термоусадочная трубка: размеры, характеристики, правила пользования

Свойства

Все рабочие свойства термоусадочных трубок проявляются благодаря термополимерам, из которых они изготовлены. Под влиянием повышенных температур их можно легко термоусаживать, то есть, изменяют свою форму – сжимаются или расширяются. То есть достаточно надеть трубку на какой-нибудь предмет и подогреть специальным феном или обычной зажигалкой. В результате, ее размеры мгновенно уменьшатся, и сжимаясь, она плотно обтянет предмет. Самое главное – не допустить перегревания, иначе в трубке появятся пузырьки, и она потеряет свои физические свойства.

Радиационное и химическое воздействие на полимер в процессе производства, приводит к выделению атомов водорода и слиянию молекул полимерного вещества. Это приводит к созданию прочного «сшитого» материала с повышенной термической устойчивостью. При нагревании он становится более эластичным, но при этом не расплавляется, а просто изменяет свою форму. Правильно подобранный материал после нагревания приобретает так называемую форменную память, с помощью которой происходит восстановление конфигурации после повторного нагрева.

Таким образом, основными свойствами термоусадочных трубок являются способности к изменению толщины и диаметра, возможность работы в широком температурном диапазоне, окраска их в различные цвета. Последнее свойство позволяет использовать изделия в качестве маркировок проводов и кабелей при выполнении монтажа. Для контроля над качеством соединений электротехники часто используют прозрачную термоусаживаемую трубку.

Характеристики термоусадочных трубок

Главный параметр ТУТ – коэффициент усадки. Он бывает от 200 до 600%. Значимыми характеристиками термоусадки являются также размеры ее диаметра до и после теплового воздействия. Среди других важных свойств стоит выделить температуру усадки, граничные значения рабочих температур и стойкость к определенной среде эксплуатации. В частности, ТУТ бывают:

1. химически инертные;
2. маслостойкие;
3. бензостойкие;
4. термоустойчивые – негорючие;
5. высоковольтные – изоляция способна выдерживать до 1000 В;
6. светостабилизированные – устойчивые к влиянию УФ лучей и солнечного излучения в целом.

По форме термоусадки бывают круглого сечения, овальные, сплющенные – максимально приспособленные для удобной перевозки. Толстостенные и клеевые ТУТ во избежание изломов поставляются нарезанными. Тонкостенные ТУТ обычно поставляются в бухтах и имеют сплющенную или овальную форму. Также в продаже встречаются ТУТ с рифленой поверхностью, флуоресцентными свойствами и другими специфическими характеристиками. При выборе термоусадочных трубок нужно отталкиваться от условий их предстоящей эксплуатации и подбирать изделия с оптимальными параметрами.

Термоусадочные пленки и трубки стали доступны в широком доступе около десятилетия назад. Первоначально они позиционировались в качестве альтернативы ПВХ изоленте, используемой при электромонтажных работах. Позже для этого материала нашлось и другое применение. В данной подборке собрана информация о различных видах термоусадки, ее основных свойствах и технических характеристиках, способах маркировки и методике использования.

Виды термоусадки

Виды термополимерных термоусадочных трубок ТУТ выделяются на основании метода производства и используемого материала:

• полиолефиновые. Производятся из склеенного химическим или радиационным путем полиэтилена, в состав которого добавляются красители, компоненты для придания пластичности, противопожарные вещества. По данной методике изготовляется большинство трубок, они предназначены для температурного диапазона от -50 до 125 градусов. Также материал устойчив к бензолу и окислителям при недлительном контакте;
• эластомеры на базе синтетического каучука. Характерным отличием является стойкость к температуре до 175 градусов и наличие маслобензостойких свойств, однако цена часто слишком высока, что сдерживает рост популярности;
• термоусадка для проводов из термопластичного поливинилхлорида. Материал обеспечивает высокий уровень изоляции, но небольшой спектр рабочей температуры от -20 до 80 градусов;
• полиэстер отличается высоким уровнем химической стойкости и устойчивости к механическим повреждениям. Материал является идеальным для изготовления тонкостенных изделий;
• фторополимерные – требуют сложной технологической обработки, обеспечивают уникальные химические и физические характеристики;

изделия из силиконов – характеризуются пластичностью и нетоксичностью, однако не устойчивы к воздействию органических растворителей.

Также классифицируются ТУТ по методу установки:

• клеевая термоусадочная трубка, в которой на внутренней стороне нанесен слой клея, обеспечивающий высокую степень герметичности и плотности прилегания. Также при помощи данного типа обеспечивается защита от попадания влаги;
• ТУТ без клеевого слоя для стандартных соединений, где нет необходимости в обеспечении герметичности.

По цвету различают декоративные ТУТ для дополнительного декоративного эффекта, а прозрачную стандартную термоусадку рекомендуется использовать в местах, где необходимо проверять плотность соединения.

В зависимости от толщины стенок различают: тонкие, средние и толстые стенки.

Для специфических задач производятся специальные виды ТУТ с дополнительными функциями, к примеру, термоусадка с припоем, с рифленой поверхностью, высокой электроплотностью, материал специфической холодной усадки и прочие.

Технические характеристики

Основные требования, предъявляемые к изоляционным материалам, заключаются в неизменности свойств через продолжительное время использования из-за подверженности различным факторам. На смену ранее применяемым различного вида изолентам, выполненным из полихлорвинила или хлопчатой бумаги, пришли термоусадочные трубки.

Обычно под этим термином понимают трубку, выполненную из специального материала. Главным свойством которого является термоусаживаемость. Это изделие изменяет свои размеры при воздействии определённой температуры. На торговых площадках представлен большой выбор термоусадок от различных производителей и в разной ценовой категории. Главное различие заключается в их характеристиках. Различают изделие по следующим показателям:

• материал изготовления;
• температура и коэффициент усадки;
• диэлектрическая прочность (противодействие электрическому пробою);
• устойчивость к среде эксплуатации (термоизоляция, маслобензостойкость, стойкость к химическому воздействию).

Рассмотрим подробнее главные показатели.

Материал изготовления термоусадочной трубки

Характеристика, на которую в первую очередь необходимо обратить внимание, это материал изготовления:

• Особую популярность получили трубки из термопластичного полихлорвинила ПВХ (PVC). Он имеет отличные изоляционные свойства, обладает малым диапазоном рабочей температуры. Главный недостаток — токсичные выделения при возгорании.
• Полиолефиновые. При изготовлении применяется полиэтилен, в него добавляются пластификаторы, красители, специальные добавки, которые препятствуют горению. Характеризуются устойчивостью к различным окислителям. Недостатком является разрушающее воздействие горюче-смазочных материалов на структуру.
• Эластомеры. В качестве основы используется синтетический каучук. Главное качество — устойчивость к воздействию высокой температуры и горюче-смазочных материалов. Недостаток в дороговизне производства, что влияет на окончательную цену изделия.
• Полиэстер. Материал имеет хорошую химическую и физическую стойкость. Получил наибольшее распространение.
• Фторополимеры. Обладают совершенной химической стойкостью и не растворяются в растворителях. Не токсичны, характеризуются высокой степенью водоотталкивания, климатической стойкостью, отличной электроизоляцией и очень низким коэффициентом трения. Из-за сложностей в изготовлении применяются только для решения задач, характеризующихся повышенными требованиями к свойствам.
• Силиконовые. Не являются токсичными, имеют хорошую пластичность, электрическую прочность. При воздействии органических растворителей быстро разрушается.

Температура и коэффициент усадки

Температурный диапазон зависит от материала, используемого при изготовлении трубок. Так, для полиолефиновых он составляет -50 до +125 градусов, для эластомеров — до +175 градусов, для ПВХ — от -20 до +80 градусов по Цельсию. Температура воздействия для сжатия обычно лежит в пределах от -80 до +120 градусов по Цельсию.

Коэффициентом усадки трубки называется отношение её внутреннего размера до сжатия к её внутреннему размеру после завершения усадки. Обычно указывается как отношение: например, 3:1, 6:2 и т. п. Следует различать коэффициент полной усадки и реальной. В первом случае материал сжимается в свободном состоянии, во втором — на объекте. При этом надо учитывать, что количество материала при усаживании не изменяется, поэтому при изменении объёма соответственно будет увеличиваться толщина стенок трубки.

При нагреве, помимо сжатия, трубка подвержена и продольной усадке. При этом чем длиннее трубка, тем больше она изменится в длину. В среднем она теряет около 20% от своей длины, это зависит от технологии производства и качества используемого материала.

В дополнении можно добавить, что термоусадочная трубка для проводов различается по цветам. Цветовая гамма очень обширна, она используется для эстетического оформления и совмещения изоляции с маркировкой жил. Существует и полностью прозрачная трубка.

Отдельно отметим, что на внутреннюю поверхность трубки может наноситься клеевой состав. Его предназначение — улучшить герметичные свойства и механическую прочность соединения. При нагревании клей расплавляется, образуя жидкую массу, заполняет все поры и неровности.

Преимущества применения и правила монтажа

Помимо изоляции электрических кабелей термоусадочные трубки применяются при прокладке труб канализации и водоснабжения. Однако их конструкция отличается от вышеописанной. Чаще всего они состоят из нескольких составляющих, монтаж которых происходит поэтапно.

При соблюдении технологии монтажа ТФ обеспечивает следующие качества изоляции:

• Механическую прочность. Благодаря относительно большой жесткости излом провода в месте установки практически исключен.
• Надежная защита от попадания влаги. Это уменьшает вероятность появления коррозии на проводниках, а также способствует меньшей скорости окисления контактов.
• Электроизоляция.

Монтаж термоусадочной трубки несложен. Для его проведения необходимо предварительно подготовить соединяющие провода. После зачистки концов от изоляционного слоя измеряется общая длина проводки, где необходимо установить ТФ. Для многожильных проводов лучше всего воспользоваться полным комплектом, в котором есть трубки различной толщины. Она подбирается согласно диаметру каждого кабеля. После сжатия диаметр ТФ должен быть меньше сечения повода. Например, для жилы толщиной 2,5 мм нужна муфта диаметром 3 мм с КУ не менее 2.

Каждый из компонентов кабеля должен изолироваться отдельно. На примере пошаговой инструкции можно увидеть порядок изоляции 3-х жильного провода.

После выполнения работ каждый из участков проверяется на герметичность и плотность прилегания муфты к кабелю.

Стоимость ТФ напрямую зависит от их вида, размеров и комплектации. Цена 1-го комплекта с изделиями различного диаметра будет составлять от 600 до 1300 руб. Это стоимость профессионального набора европейского производства. Поштучная продажа осуществляется редко. В среднем 1 м.п. будет стоить от 30 (2,5 мм) до 90 (35 мм) руб.

При выборе следует обращать внимание на геометрические размеры изделия, толщину стенки и цветовую маркировку. Также следует учитывать усадочный коэффициент

Хорошая изоляция двух контактов – это залог долгосрочной эксплуатации электрической разводки, плюс высокая безопасность. Поэтому изоляционная лента – это один из тех материалов, который всегда находится под рукой у электрика. Но она постепенно уступает свои позиции термоусадочным трубкам, которые по многим техническим характеристикам превосходят первые. Итак, давайте разберемся, что такое термоусадка для проводов (размеры, из каких материалов изготавливается, и как устанавливается).

Начнем с того, что основное свойство термоусадочной трубки (ТУТ) – это уменьшиться в размерах под действием высоких температур. То есть, надеваете ее на контакт двух проводов и подвергается воздействию температуры, трубка тут же уменьшается в размерах и плотно облегает электрический контакт. Чем можно вызвать температуру? Оптимальный вариант – это специальный фен, который используется именно для проведения данной операции. Если такового нет, то можно использовать зажженную свечку, зажигалку, спички и так далее. То есть, пламя открытого огня для этого подойдет. Но учитывайте тот факт, что соприкосновение с огнем противопоказано, да и перегрев трубки ни к чему хорошему не приведет. Материал покроется пузырями, станет жестким, так что быстро потрескается.

Негорючая термоусадочная трубка

Существенное значение придается материалу производства, ведь именно он имеет требуемые от изделия характеристики. К примеру, варианты с антипиренами характеризуются самотушением, а в их наименованиях указывается значение НГ.

Однако невозможно утверждать, что он не горит вовсе. При отсутствии открытого пламени изделие само потушится. Происходит это по причине воздействия антипиренов, которые вытесняют кислород в очаге возгорания.

Отметим, что когда в помещении применяется проводка ВВГ НГ, тогда и изоляция должна производиться аналогичными термоусадочными трубками. Теплостойкая и негорючая термостойкая трубка надежно предотвратит возникновение возгораний, благодаря чему минимизируется риск аварийных ситуаций.

Где используется

Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.

Свою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.

Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.

Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.

Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Применение термоусадочных трубок

В применении героини статьи кроется ее единственный минус. Изделие одноразовое. Демонтировать сжавшуюся трубку без ее повреждений невозможно.

Натянуть полимерный рукав на другую основу и ужать повторно тоже нельзя. Особенно проблематичен демонтаж клеевых  моделей.

Термоусадочная трубка большого диаметра с силиконовым дополнением наверняка найдет место на закопанном в почву электрическом кабеле и прочих подземных коммуникациях, требующих изоляции

В земле особенно важно избежать смещений полимерной одежки и попадания внутрь нее влаги

На закопанных в почву столбах тоже пригождается термоусадочная трубка. Как пользоваться ей узнают закапывающие металлические и деревянные опоры. Их подземные части нужно защитить от коррозии и гниения. Полимерный рукав справляется с задачей. Усаждают его промышленным феном.

Для бытовых нужд полимерные рукава ужимают пламенем зажигалок, домашних горелок, обычных фенов. С их помощью усадка получается менее равномерной, но приемлемой для ремонта бытовой техники, прокладки коммуникаций в доме, вывода проводов для подсветки в шкафы.

Промышленники применяют высокотемпературные термоусадки. Они выдерживают температуру в 150 градусов. Подобный жар бывает вблизи двигателей внутреннего сгорания.

Рядом с ними находятся топливные шланги и топливопроводы. Они, как и электропровода, нуждаются в защите. Полимерные рукава блокируют, как коррозию, так и механические воздействия типа истирания шлангов.

В работе с электрикой, термоусадочными рукавами удобно собирать кабеля в жгуты по группам, назначению. Так же, дополнительный полимерный слой защищает провода от перегибов и восстанавливает поврежденную ранее изоляцию.

Соответственно, не обязательно покрывать весь провод. Достаточно обработать уязвимую часть. Тонкие полоски цветной термоусадки, и вовсе, используют для маркировки кабелей.

Это как разноцветные провода в детонирующих устройствах. Красный лучше не перерезать. Цветовые ориентиры позволяют упорядочить электросети, которые в современных домах весьма обширны.

В ремонтных работах часто пользуются тонкостенной термоусадкой. Она позволяет восстановить бортовую электронику, починить автомагнитоллу, установить сигнализацию и аудиосистему.

Разрезая полимерные трубки, важно не оставлять на них краях заусенцев. Вместе с ними появляется риск разрыва, растрескивания рукава во время ужимания

Нагрев, кстати, производят от одного края трубки к другому, или от ее середины к концам. Схема работает не только по прямым назначениям термоусадки. Есть и примеры нестандартного использование.

Полимерными трубками сжимают размахратившиеся концы шнурков в одежде и обуви. Изделия насаживают на ручки металлических сковородок.

Это позволяет не обжигаться, беря посуду. Полимеры – плохие проводники тепла, но нужно выбирать высокотемпературные, не поддерживающие горение рукава.

На одном из конкурсов нестандартного применения термоусадки даже колесо мотоцикла пленкой обтянули. Яркий полимер украсил технику и защитил от коррозии спицы.

По сути, героиня статьи – современная замена изоленты. Советские школьники обматывали спицы своих велосипедов ей. Однако, изолента ложится не столь ровно, герметичность обеспечивает худшую.

Как пользоваться термоусадочной трубкой?

Устанавливаются термоусадочные трубки достаточно просто, для этого не нужны специальные инструменты или умения

Основной характеристикой, на что необходимо обратить внимание, перед тем как пользоваться термоусадочной трубкой это выбор нужного диаметра

Интересно, что изолировать провода с помощью таких трубок намного быстрее, чем с помощью изоляционной ленты.

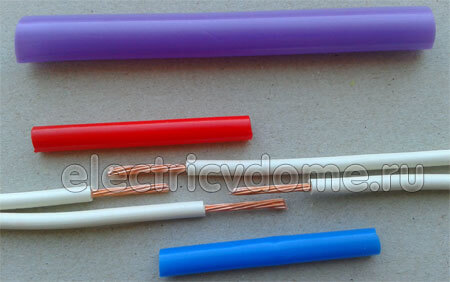

Первым делом подбирается термоусадочная трубка нужно диаметра. Это делается с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия.

К примеру, для изоляции проводов диаметром 3,5 мм может использоваться трубка с до-усадочным диаметром 4,8 мм и максимальным после-усадочным диаметром 2,4 мм или трубка диаметром 6,4 мм, максимальный диаметр которой после усадки равен 3,2 мм.

От термоусадочной трубки отрезается отрезок нужной длины. Срез должен быть гладким и без заусенцев, в противном случае на месте неровного среза возможен разрыв. Кусок трубки надевается на изолируемый участок.

После этого можно приступать непосредственно к усадке. Это лучше всего делать с помощью термофена. Если такого у вас нет, можно воспользоваться горелкой, зажигалкой или другими подходящими инструментами.

Усадка может осуществляться двумя способами – от середины трубки к ее краям или от одного края до другого.

Оптимальную температуру усадки термоусадочной трубки можно узнать у продавца или подобрать опытным путем. Повышение температуры не влияет на скорость процесса, поэтому применять большую температуру бессмысленно.

Тем более, что в случае перегрева ТУТ в ней могут образовываться пузырьки, она может обугливаться и даже разрываться.

Области применения клеевых термоусадочных трубок

Отличные противокоррозионные свойства клеевых термоусадочных трубок позволяют успешно использовать их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов.

На внутренней поверхности специальных клеевых ТУТ имеется термоплавкий клеевой слой, который не только обеспечивает защиту оборудования от воздействия внешних факторов благодаря дополнительной механической прочности.

Клей герметизирует места сочленений, предотвращая влияние влаги на изолируемые материалы.

В процессе усадки происходит равномерное распределение клея внутри, ним заполняются воздушные подушки, неровности, пустоты. Если клеевая ТУТ усела правильно, то она практически не поддается демонтажу

Это очень важно, например, для защиты пролегающего в земле электрического кабеля

Клеевая ТУТ может быть усажена на металлический или деревянный столб перед установкой его в землю для предотвращения коррозии металла или гниения древесины. С помощью клеевой термотрубки может быть значительно усилена механическая прочность, морозостойкость оборудования и т.д.

Зарубежными автомобилестроителями специальная жесткая термоусадка используется для антикоррозионной и механической защиты тормозных шлангов и топливопроводов автомобилей.

Надеюсь данная статья помогла вам разобраться с вопросом как пользоваться термоусадочной трубкой!

Общие сведения и область применения

Термоусадка для проводов обладает множеством преимуществ, чем обычная изоляционная лента и выпускается в разнообразных модификациях с индивидуальными свойствами и техническими характеристики.

Для изготовления этих трубок используется специальный термоусаживаемый материал из числа термополимеров, способный изменять размеры под влиянием повышенной температуры. Такой нагрев может создаваться горячей водой, нагретым воздухом, открытым пламенем и другими источниками тепла.

Любая термоусадочная трубка характеризуется более высоким поперечным коэффициентом сжатия по отношению к продольному. Следовательно, ее диаметр может быть уменьшен в несколько раз, а длина – максимум на 20%. Высококачественные изделия уменьшаются в длину всего лишь на 8-10% и пользуются повышенным спросом.

При нагревании отрезка с какой-то одной стороны, в размере увеличится только эта часть, тогда как другая останется со своими прежними размерами. Когда диаметр трубки уменьшается, толщина ее стенок будет пропорционально увеличиваться, придавая изделию дополнительные изоляционные свойства. Сразу становится понятно, зачем нужна термоусадочная трубка.

Характеристики термоусадочных трубок дают возможность их широкого использования в различных областях:

• Основное назначение изделий заключается в обеспечении надежного электроизоляционного слоя при выполнении монтажных работ. Термоусадка значительно удобнее и практичнее по сравнению с обычной изолентой, особенно при большом количестве соединений.
• Термотрубки нередко применяются в качестве кембриков, с помощью которых осуществляется маркировка кабелей и проводов.
• Термоусадочная трубка для проводов применяется не только в электротехнике. Эти изделия прекрасно зарекомендовали себя как антикоррозийное средство. Кроме того, термотрубки обеспечивают дополнительную механическую устойчивость движущимся механизмам, например, конвейерным каткам и роликам.
• В производственной сфере изоляция термотрубки надежно защищает от агрессивной среды, в том числе и от внешних атмосферных воздействий.
