Что такое термоусадочная трубка и как ею пользоваться

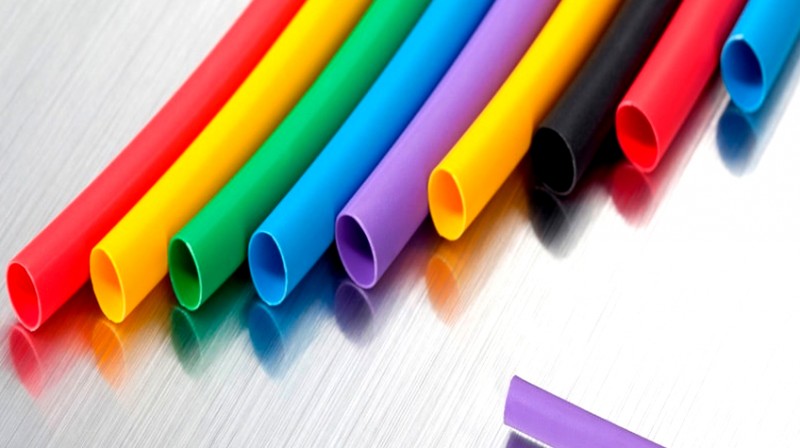

Трубка термоусадочная: понятие и принцип действия

Для того, чтобы избежать использования изоленты при производстве электромонтажных работ, мастера применяют термоусадочные трубки. Они могут называться по-разному: и теромоусадочными, и термоусаживаемыми, и термокембриками, либо просто термотрубками или термоусадками – это все одно и то же.

Сама такая трубка представляет из себя отличную альтернативу изоленте и выглядит как короткий (обычно не более нескольких сантиметров) трубчатый отрезок, изготовленный из термополимера. Трубка насаживается в месте скрепления токонесущих проводов, потом на нее подается горячий воздух определенной температуры из строительного фена (либо она просто прогревается зажигалкой, если соединение небольшое), за счет чего она сжимается и изолирует место проводного соединения.

Материал для изготовления трубки подбирается таким образом, чтобы он соответствовал нескольким критериям:

• Имел отличные свойства в области электроизоляции;
• Значительно сужался при нагревании;
• Обладал минимальным значением сжатия по оси (т.е при нагревании, коэффициент сжатия должен составлять интервал в районе от 2 до 6 единиц).

Обычно термотрубки изготавливаются из следующих материалов:

• Фторполимер;
• Полиэстер;
• Пластичный ПВХ;
• Каучуковый эластомер;
• Полиолефиновые полимеры.

Привнесение в состав материала других примесей возможно для создания трубок специального назначения, что будет зависеть от условий, где они будут применяться.

Как пользоваться термоусадочной трубкой?

Устанавливаются термоусадочные трубки достаточно просто, для этого не нужны специальные инструменты или умения

Основной характеристикой, на что необходимо обратить внимание, перед тем как пользоваться термоусадочной трубкой это выбор нужного диаметра

Интересно, что изолировать провода с помощью таких трубок намного быстрее, чем с помощью изоляционной ленты.

Первым делом подбирается термоусадочная трубка нужно диаметра. Это делается с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия.

К примеру, для изоляции проводов диаметром 3,5 мм может использоваться трубка с до-усадочным диаметром 4,8 мм и максимальным после-усадочным диаметром 2,4 мм или трубка диаметром 6,4 мм, максимальный диаметр которой после усадки равен 3,2 мм.

От термоусадочной трубки отрезается отрезок нужной длины. Срез должен быть гладким и без заусенцев, в противном случае на месте неровного среза возможен разрыв. Кусок трубки надевается на изолируемый участок.

После этого можно приступать непосредственно к усадке. Это лучше всего делать с помощью термофена. Если такого у вас нет, можно воспользоваться горелкой, зажигалкой или другими подходящими инструментами.

Усадка может осуществляться двумя способами – от середины трубки к ее краям или от одного края до другого.

Оптимальную температуру усадки термоусадочной трубки можно узнать у продавца или подобрать опытным путем. Повышение температуры не влияет на скорость процесса, поэтому применять большую температуру бессмысленно.

Тем более, что в случае перегрева ТУТ в ней могут образовываться пузырьки, она может обугливаться и даже разрываться.

Области применения клеевых термоусадочных трубок

Отличные противокоррозионные свойства клеевых термоусадочных трубок позволяют успешно использовать их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов.

На внутренней поверхности специальных клеевых ТУТ имеется термоплавкий клеевой слой, который не только обеспечивает защиту оборудования от воздействия внешних факторов благодаря дополнительной механической прочности.

Клей герметизирует места сочленений, предотвращая влияние влаги на изолируемые материалы.

В процессе усадки происходит равномерное распределение клея внутри, ним заполняются воздушные подушки, неровности, пустоты. Если клеевая ТУТ усела правильно, то она практически не поддается демонтажу

Это очень важно, например, для защиты пролегающего в земле электрического кабеля

Клеевая ТУТ может быть усажена на металлический или деревянный столб перед установкой его в землю для предотвращения коррозии металла или гниения древесины. С помощью клеевой термотрубки может быть значительно усилена механическая прочность, морозостойкость оборудования и т.д.

Зарубежными автомобилестроителями специальная жесткая термоусадка используется для антикоррозионной и механической защиты тормозных шлангов и топливопроводов автомобилей.

Надеюсь данная статья помогла вам разобраться с вопросом как пользоваться термоусадочной трубкой!

Общие сведения и область применения

Термоусадка для проводов обладает множеством преимуществ, чем обычная изоляционная лента и выпускается в разнообразных модификациях с индивидуальными свойствами и техническими характеристики.

Для изготовления этих трубок используется специальный термоусаживаемый материал из числа термополимеров, способный изменять размеры под влиянием повышенной температуры. Такой нагрев может создаваться горячей водой, нагретым воздухом, открытым пламенем и другими источниками тепла.

Любая термоусадочная трубка характеризуется более высоким поперечным коэффициентом сжатия по отношению к продольному. Следовательно, ее диаметр может быть уменьшен в несколько раз, а длина – максимум на 20%. Высококачественные изделия уменьшаются в длину всего лишь на 8-10% и пользуются повышенным спросом.

При нагревании отрезка с какой-то одной стороны, в размере увеличится только эта часть, тогда как другая останется со своими прежними размерами. Когда диаметр трубки уменьшается, толщина ее стенок будет пропорционально увеличиваться, придавая изделию дополнительные изоляционные свойства. Сразу становится понятно, зачем нужна термоусадочная трубка.

Характеристики термоусадочных трубок дают возможность их широкого использования в различных областях:

• Основное назначение изделий заключается в обеспечении надежного электроизоляционного слоя при выполнении монтажных работ. Термоусадка значительно удобнее и практичнее по сравнению с обычной изолентой, особенно при большом количестве соединений.
• Термотрубки нередко применяются в качестве кембриков, с помощью которых осуществляется маркировка кабелей и проводов.
• Термоусадочная трубка для проводов применяется не только в электротехнике. Эти изделия прекрасно зарекомендовали себя как антикоррозийное средство. Кроме того, термотрубки обеспечивают дополнительную механическую устойчивость движущимся механизмам, например, конвейерным каткам и роликам.
• В производственной сфере изоляция термотрубки надежно защищает от агрессивной среды, в том числе и от внешних атмосферных воздействий.

Толщина стенок и размеры термоусадок для проводов

Подбирая термоусадку для герметизации проводов, обязательно нужно учитывать диаметр и другие размерные параметры трубок. Все производители маркируют свою продукцию. Причем на изделиях обычно указывается проходной (внутренний) диаметр, поэтому нет необходимости самостоятельно рассчитывать пропорции при сжатии.

Маркировка на трубках выглядит следующим образом:

• аббревиатура «ТУТ» свидетельствует о том, что это изделие является термоусаживаемым;
• дробное число отражает диаметр изделия до усадки (первое значение) и после нее (второе значение);
• цифры, которые следуют за дробью, соответствуют толщине термоусадки.

Диаметр термоусадочной трубки может варьироваться в пределах 0,2-20 см

Иногда наименование изделия содержит дополнительные пометки. Например, маркировка «нг» означает, что трубка не поддерживает горение.

Термоусадки могут обладать и другими свойствами:

• высоковольтностью (некоторые изделия способны выдержать воздействие высокого напряжения – до 1000 В);
• маслостойкостью;
• светостабилизацией (стойкостью к воздействию прямых солнечных лучей);
• устойчивостью к химической среде;
• термостойкостью (отсутствует такое качество, как горючесть).

Диаметр термоусадок может быть разнообразным. Он подбирается с учетом размера кабеля, куда будет устанавливаться изделие. Диаметр таких трубок может варьироваться в пределах 0,2-20 см.

В магазины продукция поступает в нарезке или в бухтах (плоские варианты изделий). В зависимости от диаметра трубки, длина термоусадки в одной бухте может составлять 10-100 м. Изделия в нарезке обычно имеют длину 1 м. Что касается термоусадок с клеевым слоем, то размер таких трубок стандартный – 1,22 м.

Клеевые и толстостенные термоусадки обеспечивают гидроизоляционное покрытие толщиной от 1 до 4 мм

К размерным параметрам изделий можно отнести и такую характеристику, как коэффициент усадки. Он варьируется в пределах 200-600%. Под воздействием температуры трубка усаживается и уменьшается в диаметре. Этот нюанс обязательно нужно учитывать, подбирая изделие для установки.

У тонкостенных трубок, а также бесклеевых изделий коэффициент усадки обычно равен 4:1. В результате на проводе образуется изоляционное соединение толщиной 1 мм. Толстостенные и клеевые термоусадки формируют на поверхности гидроизоляционное покрытие толщиной от 1 до 4 мм. Коэффициент сжатия в таких изделиях – 6:1.

Разновидности трубок

Термоусадки принято классифицировать по ряду признаков. Прежде всего трубки разделяют по виду материала, из которого они изготовлены:

1. Полиолефиновые. В основе этого материала — полиэтилен, сшиваемый по химической или радиационной технологии. В состав продукта также входят красители, пластификаторы, ингибиторы горения и ряд других веществ. Полиолефиновые трубки функционируют в диапазоне температур от 50 градусов ниже нуля до 125 градусов выше нуля. Некоторые модификации с особыми добавками способны сохранять рабочие качества при 150 градусах. Полиолефин отличается высокой стойкостью к воздействию бензола и сильных окисляющих препаратов. Полиолефиновые трубки неустойчивы к длительному контакту с горюче-смазочными материалами.
2. Эластомеры из синтетического каучука. Главная особенность материала — способность сохранять функциональность при повышенных температурах (до 175 градусов). Эластомеры используют при необходимости постоянного взаимодействия с горюче-смазочными материалами. Главный недостаток эластомеров — высокая стоимость. В связи с этим эластомеры применяют редко и только в тех случаях, когда термоусадки из этого материала нечем заменить.
3. Поливинилхлорид. Для производства термоусадок применяют термопластичный ПВХ. Материал отличается высокими изоляционными характеристиками. Его главный недостаток — незначительный температурный диапазон (от 20 градусов ниже нуля до 80 градусов выше нуля). К тому же, поливинилхлорид токсичен при горении.
4. Полиэстер. Считается более удачным материалом в сравнении с поливинилхлоридом. Обладает большей прочностью и устойчивостью к агрессивным химическим средам.
5. Фторополимеры. Современные разработки в области материаловедения позволили создать термоусадки с отличными характеристиками. Речь идет прежде всего о способности фторополимеров сохранять рабочие характеристики при экстремальных температурных режимах. Широкому распространению фторополимеров мешает их высокая стоимость.
6. Силикон. Термоусадки из силикона отличаются пластичностью и отсутствием токсичных выбросов. Материал характеризуется высокой химической инертностью и электрической прочностью. Недостаток силикона состоит в его невысокой стойкости к разрушительному воздействию органических растворителей. Поэтому такие термоусадки не подходят для контактов с ГСМ.

Термоусадочные трубки классифицируют и по другим характеристикам:

Для специальных потребностей предлагаются термоусадки с дополнительными возможностями. Например, имеются термоусадочные трубки увеличенных диаметров, с рифленым покрытием, флуоресцентными дополнениями, повышенной электрической плотностью.

Важный параметр термоусадки — ее способность противостоять внешним воздействиям. В соответствии с этим показателем принято выделять следующие свойства термоусадок:

• маслостойкость;
• инертность к химическим средам;
• высоковольтность (некоторые трубки выдерживают напряжение до 1000 В);
• светостабилизирующие качества (устойчивость к солнечному излучению);
• термостойкость (отсутствие горючести).

По форме термоусадочные трубки бывают круглыми, овальными и сплющенными. Данный параметр никак не сказывается на эксплуатационных качествах термоусадок. Форма трубки влияет лишь на способ ее транспортировки.

Преимущества и недостатки термоусадок

К основным преимуществам можно отнести:

• Предельную простоту работы с ними – для их закрепления достаточно лишь правильно отрегулировать температуру воздушного потока, направленного на обрабатываемую область, чтобы термоусадка плотно сжала провода;
• Трубки востребованы в целом спектре других областей, не относящихся к электротехнике;
• В сравнении с изолентой термоусадки превосходят ее по прочности и долговечности (изолента может разматываться с течением времени), а также по удобству монтажа;
• Термокембрики могут выполняться в различных цветовых вариациях, что позволяет электромонтеру с их помощью осуществлять маркировку отдельных жильных соединений и проводов.

Недостатками можно обозначить:

• Одноразовость использования данного изделия (закрепив его однажды, использовать повторно не удастся);
• Несколько большая цена (в сравнении с той же изолентой);
• Для проведения операций с термотрубкой желательно наличие монтажного фена.

Негорючая термоусадочная трубка

Существенное значение придается материалу производства, ведь именно он имеет требуемые от изделия характеристики. К примеру, варианты с антипиренами характеризуются самотушением, а в их наименованиях указывается значение НГ.

Однако невозможно утверждать, что он не горит вовсе. При отсутствии открытого пламени изделие само потушится. Происходит это по причине воздействия антипиренов, которые вытесняют кислород в очаге возгорания.

Отметим, что когда в помещении применяется проводка ВВГ НГ, тогда и изоляция должна производиться аналогичными термоусадочными трубками. Теплостойкая и негорючая термостойкая трубка надежно предотвратит возникновение возгораний, благодаря чему минимизируется риск аварийных ситуаций.

Нестандартные варианты применения

Теперь вы знаете, что такое термоусадочная трубка и какой она бывает. Рассмотрим несколько нестандартных вариантов ее применения помимо электроизоляции:

1. Защита поверхностей от повреждения, коррозии, влаги. Сжимаясь, материал образует прочный слой толщиной 1—4 мм, который убережет кабель или иной предмет от царапин, перетирания или механического воздействия. ТУТ можно применять для дополнительной защиты на углах или при соприкосновении с твердыми поверхностями, чтобы избежать перетирания изоляции. В автомобилестроении ТУТ помогает защитить шланги и трубки от коррозии, порчи камнями или залипания грязью.
2. Защита от вибраций и шума. К примеру, трубку можно надеть на конвейерные ролики. Это защитит их от повреждения транспортируемой продукцией, снизит уровень шума при работе и убережет от вибрации за счет более плотного прилегания. Трубку можно надеть на ключи — они перестанут звенеть при транспортировке. Ее можно использовать для ограничителей дверей — мягкая поверхность пружинит и снижает шум при распахивании. Можно даже использовать трубочки в качестве мягких накладок на ножки мебели – вы защитите пол от царапин.
3. Защита от коррозии и ультрафиолета. Допускается использование термоусадочной трубки на клеевой основе для изоляции металлических и пластиковых изделий. Мы рекомендуем применять устройства на клеевой основе, которые надежно заполняют стыки и не дают проникать внутрь даже парам влаги.

Существуют и иные способы использования — вы наверняка придумаете что-то свое. Теперь вы знаете, как пользоваться термоусадкой и что нужно для ее нанесения — не стесняйтесь применять полученные знания в реальной жизни. Этот материал практичный и качественный, он служит по 20—30 лет, не теряя своих качеств. Клеевой состав позволяет надежно изолировать проводник — его можно разместить даже в воде, если правильно изолировать и “запаять” кабель с двух сторон.

Виды термоусадочных трубок

Набор термоусадочных трубок в ассортименте

Термотрубки для изоляции проводов подразделяются на несколько групп, которые различают их по параметрам:

• материал изготовления;
• принцип монтажа на проводке;
• толщина оболочки.

Каждый из вариантов подходит для конкретных целей, поэтому при выборе для электромонтажа необходимо учитывать эти особенности.

Материал изготовления

Фторопластовая термоусадка

В группу стоит отнести экземпляры, которые подходят для надежной изоляции бытовых электрических сетей.

1. Изоляционная трубка для проводов из полиолифина считается одной из самых распространенных. Обладает высокой прочностью, создана путем радиационной и химической обработки. Эксплуатируется при температуре от 50 до 175 градусов.
2. Синтетический каучук имеет устойчивость к температуре до 175 градусов, выдерживает влияние ГСМ.
3. Полиэстер. Такие трубки отличаются ультратонкостью оболочек, при этом имеют большой диаметр и подходят для изоляции целой бухты кабелей.
4. Термопластический ПВХ. Обладает отличным качеством изоляции, однако не способен выдерживать воздействие температуры свыше 80 градусов.
5. Силиконовые термоусадочные соединители проводов. Материал нетоксичный, не проводит электричество. Способен деформироваться только под воздействием химических растворов.
6. Фторопласт. Такое изделие считается одним из дорогих, так как изготавливается по сложной технологии. Отличается идеальными эксплуатационными качествами и универсальностью.
7. Коннектор. Представляет собой небольшой отрезок трубки со встроенным механизмом соединения.

Принцип монтажа

Клеевая термоизоляция

По способу использования делят термоусадочные изделия на три вида: с клеем, без него и варианты с продольной герметизацией.

Клеевые трубки для изоляции проводов представляют собой материалы, которые наполняются специальным герметиком, создающим дополнительную прочность после застывания.

Бесклеевые приспособления надеваются на соединение проводов и прогреваются, за счет чего создают достаточную плотность. Именно этим они удерживают герметичность.

Экземпляры с продольной герметизацией представляют собой термоусадочную ленту для проводов, в состав которой входит батилкаучуковая мастика. При ее нагревании происходит расширение состава и заполнение им пространства между проводниками.

Толщина оболочки

Тонкостенные термоусадочные трубки

По этому параметру термоусадочные трубки бывают:

• толстостенные;
• тонкостенные;
• варианты средней толщины.

Все эти средства одинаково используются на завершающем этапе электромонтажа и отличаются эффективностью.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

• Какая изолента лучше для электропроводки
• Как защитить кабель от механических повреждений
• Какие бывают кабель-каналы

Полезные рекомендации по применению

Специалисты дают некоторые рекомендательные советы при использовании ТУТ в быту:

• при помощи ТУТ можно сделать из простого инструмента диэлектрический, посредством насаживания трубки на его рукоятки;
• также возможно сделать антикоррозийное покрытие, для предохранения металлических предметов;
• если для усадки трубки применяется открытый огонь ее необходимо прокручивать над пламенем, чтобы трубка подвергалась равномерному сжатию;
• если используется термоусадка на клеевой основе, необходимо обезжирить провода при помощи ветоши, намоченной в ацетоне;
• при усаживании трубки на металлическую деталь, следует предварительно зачистить поверхность наждачной бумагой для удаления заусенцев, которые могут порвать трубку.

uzotoka.ru

Термоусадочные трубки являются относительно новым способов изоляции проводников, применяющимся в электротехнике. По сравнению с традиционно используемой для данных целей изоляционной лентой термоусадочные трубки обладают целым рядом неоспоримых преимуществ. С их помощью создается равномерный электроизолирующий слой высокого качества, а сам процесс использования трубок очень прост. Рассмотрим его на небольшом примере.

Как пользоваться термоусадочной трубкой в домашних условиях Типичная проблема зарядных устройств компании Apple — это разрушение изоляции проводов. Данная участь не миновала зарядное устройства нашего ноутбука. Если и вы столкнулись с данной проблемой то попробуйте ее решить, выполнив следующие шаги.

Осмотрите место, которое следует изолировать и подберите термоусадочную трубку подходящего диаметра и длины. Длину при необходимости всегда можно подкорректировать отрезанием лишнего обычными ножницами. Диаметр желательно выбирать таким образом, чтобы трубка одевалась на провод, но существенно не превосходила его по диаметру. В этом случае будет получена наиболее качественная изоляция. Дело в том, что степень усадки трубки не бесконечна и в процессе нагрева она может сжаться только в 2-3 раза, и если провод не будет соответствовать диаметру трубки, то она не сможет его надежно обжать

Кроме длины и диаметра трубки можете обратить внимание и на ее цвет. В зависимости от производителя можно подобрать термоусадочную трубку практически любого цвета: белую, черную, красную, синию, зеленую, фиолетовую, коричневую, желтую или прозрачную.
Оденьте термоусадочную трубку на изолируемый участок

В нашем случае для этого трубку увеличенного диаметра пришлось протащить через достаточно крупный наконечник коннектора. Если трубку нужно использовать для двух спаиваемых, или иным образом соединяемых проводов, то ее нужно предварительно одеть на один из проводов и уже после выполнения соединения поместить на место соединения. До этого момента трубка должна быть на достаточном удалении от места соединения, чтобы не произошло ее случайное усаживание от тепла, выделяющегося в процессе пайки.
Усадите трубку по месту нагревом до 100-130 градусов. Для этой цели можно воспользоваться газовой зажигалкой, пламенем кухонной плиты, термопистолетом, ручной горелкой на пропан-бутане. Прогревайте термоусадочную трубку от середины к краям, чтобы она равномерно и без образования воздушных зазоров обжимала изолируемый участок. Рекомендуемая температура нагрева, как правило, нанесена в виде маркировки на саму трубку.
Помимо обычных термоусадочных трубок существует их модификация с внутренним клеевым слоем. Их использование ничем не отличается от обычных, кроме того, что перед усадкой изолируемый участок необходимо очистить от загрязнений и обезжирить. После использования таких трубок на краях должен немного выступить клей, что является признаком ее правильной усадки.

Кроме непосредственно электроизоляции термоусадочные трубки нашли и другие сферы применения в быту. Например, с их помощью можно создавать антикоррозионные покрытия для защиты металлических изделий, уплотнения и фиксацию различных изделий и предметов в быту.

kakimenno.ru

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
2. Определяются с количеством материала.
3. Изучают имеющиеся предложения на рынке.
4. Подготавливают рабочий инструмент.

Обратите внимание! Выбор инструмента особенно важен, поскольку для разных марок термоусадок разница в рабочей температуре может составлять более сотни градусов. Для установки трубки можно использовать следующий инструментарий:

Для установки трубки можно использовать следующий инструментарий:

• строительный фен;
• термопистолет;
• переносная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

1. С проводников удаляют грязь, пыль и любые посторонние частицы.
2. Термоусадку нарезают на отрезки нужной длины.
3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
3. Трубку слегка растягивают и надевают ее на нужный участок.
4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
4. На покрываемой поверхности не должно быть острых граней.
5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.
