Термоусадочная трубка. характеристики, область применения

Маркировка

Для того чтобы сделать правильный выбор, необходимо уметь прочитать описание и маркировку, нанесенную на изделие.

Как правило в маркировке указывается основной параметр термоусадочных трубок – внутренние диаметры до и после нагрева и монтажа. Первая цифра определяет заводские размеры изделия, а вторая – степень сжатия в свободном состоянии после надевания на кабель и нагревания.

Коэффициент усадки может маркироваться 2:1, 3:1 и т.д. или диаметры в миллиметрах, указанные через дробь: 10/5, 8/4, 60/25 мм. Европейские и американские производители аналогичные обозначения выполняют в дюймах.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Виды термоусаживаемых трубок

Проще всего разделять их по типу материала, из которого они изготовлены:

• Эластомерные выполняются из синтетического каучука. Основное свойство таких термокемрбриков – повышенная устойчивость к высоким плюсовым температурам (выдерживают до +175 градусов по Цельсию) и к агрессивному воздействию горюче-смазочных материалов. Однако, спрос на такие изделия невысок из-за их большой стоимости.
• Полиэстровые трубки считаются более популярными в силу своей повышенной прочности и устойчивости, да и соотношение цена/качество у них более приемлемо. Поэтому, такие термоусадки более всего востребованы в электротехнической отрасли.
• Силиконовые термоусаживаемые изделия имеют крайне гибкую и нетоксичную структуру, к тому же они химически крайне инертны. Однако, главным их минусом является малая устойчивость к органическим растворителям, из-за чего они не используются в областях, где возможен контакт с горюче-смазочными веществами.
• Полиолефиновые трубки выполняются из полиэтилена и «сшиваются» химическим или радиационным способом. В эту основу могут быть еще добавлены различные красители и пластификаторы, а также иные вещества, способные подавлять горение. Подобные термоусадки применяют для изоляции проводов, которые будут находится под постоянным воздействием крайне высоких или крайне низких температур – от +125 до -50 градусов по Цельсию. Кроме того, они спокойно взаимодействуют с бензолом и иными сильнодействующими окислителями, однако, слабо устойчивы для влияния ГСМ.
• Трубки из поливинилхлорида (ПВХ) имеют повышенные электроизоляционные свойства. Главный их недостаток – они чувствительны к перепадам температур и диапазон их применения ограничивается температурным интервалом в -20 до +50 градусов по Цельсию. Помимо прочего, они слабо устойчивы к возгоранию и при горении выделяют сверхтоксичные вещества.
• Фторполимерные трубки являются самыми передовыми и современными, обладают почти всеми положительными химическими и физическими свойствами вышеперечисленных видов, но получили слабое распространение, т. к. технология их изготовления чрезвычайно затратна и трудоемка, от чего цена на подобные кембрики очень высока.

Также трубки могут различаться по принципу монтажа: они бывают с внутренней клеевой основой (с герметизацией) и без таковой (без герметизации). В первом случае, после монтажа трубки на провода, все межжильное пространство заливается специальным клеем, входящим в комплект, что обеспечивает дополнительную изоляцию и герметичность. Герметичные трубки меньше всего подвержены усадке.

Сами трубки могут еще различаться по коэффициенту усадки, который указывается производителем на упаковке – т. е. обозначается первоначальный диаметр и диаметр после обработки феном. Например, «20 мм – усадка 2 к 1».

Что такое термоусадочная трубка

Термоусадочная трубка – изделие, способное таять на глазах. По форме продукция представляет полый рукав из полимерного сырья. У него бывают разные цвета и размеры.

Термоусадочная трубка стабильна в размерах до температурного воздействия. Его диапазон для разных типов продукции лежит в пределах -45 — +150-ти градусов Цельсия. Это показатели, при которых полимерный рукав сжимается. Минимальный коэффициент сокращения – 2 к 1-му, а максимальный – 6 к 1-му.

В маркировке рукавов первым указывается диаметр, коим термоусадочная трубка обладает до сжатия. Через дробь пишется ширина после усадки.

Порой, вместо нее указывают коэффициент сжатия. В этом случае приходится высчитывать конечный диаметр самостоятельно.

Усадка термоусадочной трубки не ведет к растрескиванию и потере прочности, как в случае резких изменений размеров других материалов.

При этом, стремительное преображение рукавов возможно при толщине полимерных стенок в доли миллиметра. Тем более, нагрузки выдерживает толстостенная термоусадочная трубка. Сжимаясь, изделия лишь крепнут.

Нюансы свойств изделий зависят от типа полимера. К ПВХ, к примеру, вернулись, поскольку материал не теряет свойства на холоде, в отличие от полипропилена. Созданы и соэкструдированные рукава, в которых 2 полимера совмещены.

Такие изделия устойчивее к ультрафиолету и дольше не горят. Из полиоэфина продукция не поддерживает горение. Иначе говоря, трубки могут воспламениться, но тут же тухнут.

Название героини статьи для простоты произношения сокращают до «ТУТ». В магазине можно найти черные, красные, зеленые, синие, желтые варианты. Окрашивание производится не только для эффектности.

Цвета позволяют, к примеру, визуально различать провода разного назначения. На них трубки надеваются в качестве изоляции. Если нужно следить за состоянием соединения проводов, пользуются прозрачной термоусадкой. Есть и такая.

Технические характеристики

Основные требования, предъявляемые к изоляционным материалам, заключаются в неизменности свойств через продолжительное время использования из-за подверженности различным факторам. На смену ранее применяемым различного вида изолентам, выполненным из полихлорвинила или хлопчатой бумаги, пришли термоусадочные трубки.

Обычно под этим термином понимают трубку, выполненную из специального материала. Главным свойством которого является термоусаживаемость. Это изделие изменяет свои размеры при воздействии определённой температуры. На торговых площадках представлен большой выбор термоусадок от различных производителей и в разной ценовой категории. Главное различие заключается в их характеристиках. Различают изделие по следующим показателям:

• материал изготовления;
• температура и коэффициент усадки;
• диэлектрическая прочность (противодействие электрическому пробою);
• устойчивость к среде эксплуатации (термоизоляция, маслобензостойкость, стойкость к химическому воздействию).

Рассмотрим подробнее главные показатели.

Материал изготовления термоусадочной трубки

Характеристика, на которую в первую очередь необходимо обратить внимание, это материал изготовления:

• Особую популярность получили трубки из термопластичного полихлорвинила ПВХ (PVC). Он имеет отличные изоляционные свойства, обладает малым диапазоном рабочей температуры. Главный недостаток — токсичные выделения при возгорании.
• Полиолефиновые. При изготовлении применяется полиэтилен, в него добавляются пластификаторы, красители, специальные добавки, которые препятствуют горению. Характеризуются устойчивостью к различным окислителям. Недостатком является разрушающее воздействие горюче-смазочных материалов на структуру.
• Эластомеры. В качестве основы используется синтетический каучук. Главное качество — устойчивость к воздействию высокой температуры и горюче-смазочных материалов. Недостаток в дороговизне производства, что влияет на окончательную цену изделия.
• Полиэстер. Материал имеет хорошую химическую и физическую стойкость. Получил наибольшее распространение.
• Фторополимеры. Обладают совершенной химической стойкостью и не растворяются в растворителях. Не токсичны, характеризуются высокой степенью водоотталкивания, климатической стойкостью, отличной электроизоляцией и очень низким коэффициентом трения. Из-за сложностей в изготовлении применяются только для решения задач, характеризующихся повышенными требованиями к свойствам.
• Силиконовые. Не являются токсичными, имеют хорошую пластичность, электрическую прочность. При воздействии органических растворителей быстро разрушается.

Температура и коэффициент усадки

Температурный диапазон зависит от материала, используемого при изготовлении трубок. Так, для полиолефиновых он составляет -50 до +125 градусов, для эластомеров — до +175 градусов, для ПВХ — от -20 до +80 градусов по Цельсию. Температура воздействия для сжатия обычно лежит в пределах от -80 до +120 градусов по Цельсию.

Коэффициентом усадки трубки называется отношение её внутреннего размера до сжатия к её внутреннему размеру после завершения усадки. Обычно указывается как отношение: например, 3:1, 6:2 и т. п. Следует различать коэффициент полной усадки и реальной. В первом случае материал сжимается в свободном состоянии, во втором — на объекте. При этом надо учитывать, что количество материала при усаживании не изменяется, поэтому при изменении объёма соответственно будет увеличиваться толщина стенок трубки.

При нагреве, помимо сжатия, трубка подвержена и продольной усадке. При этом чем длиннее трубка, тем больше она изменится в длину. В среднем она теряет около 20% от своей длины, это зависит от технологии производства и качества используемого материала.

В дополнении можно добавить, что термоусадочная трубка для проводов различается по цветам. Цветовая гамма очень обширна, она используется для эстетического оформления и совмещения изоляции с маркировкой жил. Существует и полностью прозрачная трубка.

Отдельно отметим, что на внутреннюю поверхность трубки может наноситься клеевой состав. Его предназначение — улучшить герметичные свойства и механическую прочность соединения. При нагревании клей расплавляется, образуя жидкую массу, заполняет все поры и неровности.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Как затянуть маленькую термоусадочную трубку на большую заготовку » Полезные самоделки

Привет всем любителям самоделок!

В настоящее время для изоляции различных проводов и кабелей, вместо изоляционной ленты, часто применяют термоусадочные трубки разного диаметра. Особенностью таких трубок, является то, что при нагревании они могут усаживаться в два, а то и более раз по отношению к своему первоначальному диаметру.

Причем используются такие трубки не только для изоляции проводов, но и во многих других случаях, например, для отделки рукояток различного инструмента (в том числе и самодельного), а также для надежного крепления пучка из нескольких проводов или иных длинных и тонких деталей и т.п.

Однако иногда возникают ситуации, когда нужно соединить несколько деталей в довольно толстый пучок или, например, покрыть термоусадкой толстую рукоятку, но термоусадочной трубки большого диаметра под рукой нет.

У меня у самого недавно возникла подобная проблема, когда под рукой не оказалось ни большой термоусадочной трубки, ни обычной изоляционной ленты. Решить эту проблему мне удалось достаточно просто, чем я и хочу сейчас поделиться.

Секрет использования

Для примера, предположим, что нам нужно надежно покрыть термоусадкой вот такую трубку достаточно большого диаметра. В качестве такой трубки будет служить картонная втулка от пищевой фольги.

Однако при этом сама термоусадочная трубка, у нас фактически в два с лишним раза меньше по диаметру, чем эта втулка.

В этом случае можно воспользоваться следующим способом

Для этого, помимо самой термоусадочной трубки нам понадобятся хорошие мощные ножницы.

Берем термоусадку, и слегка сжимая пальцами, расправляем ее, чтобы она из полоски превратилась в трубку.

А затем начинаем разрезать ее ножницами по спирали, поворачивая ее по мере необходимости.

Таким образом, формируем из нее вот такую спиральную ленту.

Затем берем полученную ленту и обматываем ей нашу картонную втулку.

При этом первый кончик спирали, нужно обязательно обмотать следующим витком, а второй кончик, нужно подсунуть под предыдущий виток.

После этого, производим термообработку нашей намотки.

И вот у нас получилось довольно прочная обмотка из спирали термоусадочной трубки.

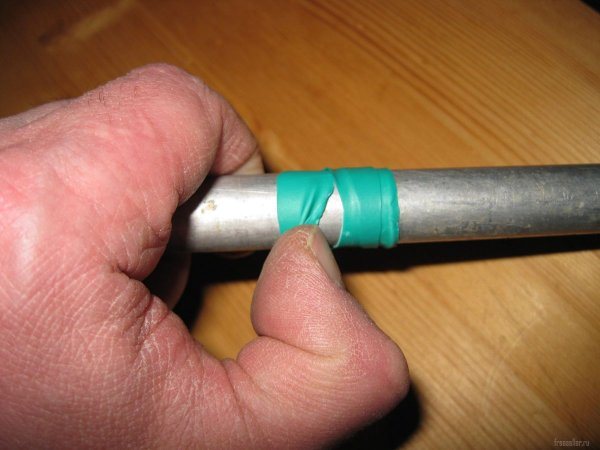

В качестве еще одного примера, я обмотал такой же спиралью алюминиевую трубку, которая по диаметру также чуть больше термоусадки.

И в этом случае также получилось довольно прочное соединение.

Кстати, в качестве испытания такого соединения, я попытался содрать ногтем термоусадку с алюминиевой трубки.

И у меня это не получилось.

В результате, прибегнув к помощи ножниц, я разрезал термоусадку и снял ее с трубки по частям.

В общем, в заключение можно сказать, что такое соединение получается довольно прочным. Конечно, подобное соединение не стоит использовать без крайней необходимости, особенно если под руками есть изолента или термоусадочная трубка нужного диаметра. Но в крайней ситуации, такое соединение с использованием спиральной ленты вырезанной из термоусадочной трубки, вполне может выручить.

Еще один лайфхак по использованию термоусадки

Кстати, тут я могу дать еще один совет.

Чтобы подобное соединение было достаточно надежным, нужно, во-первых, обязательно заправить кончики ленты под другие витки, которые при нагревании и усадке надежно зафиксируют их и не дадут им выскочить.

Ну, а во-вторых, для надежной фиксации нужно хорошенько нагреть термоусадочную ленту.

Ну и на этом у меня все! Всем пока и удачных самоделок в наступившем году!

www.freeseller.ru

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

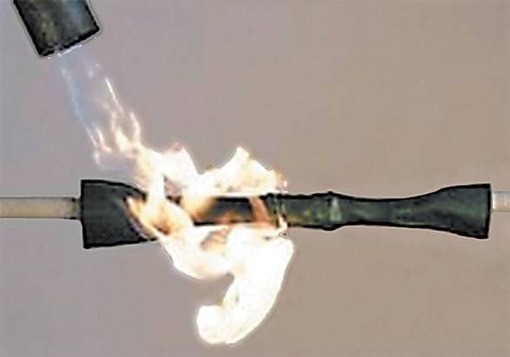

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

• Какая изолента лучше для электропроводки
• Как защитить кабель от механических повреждений
• Какие бывают кабель-каналы

Разновидности трубок

Термоусадки принято классифицировать по ряду признаков. Прежде всего трубки разделяют по виду материала, из которого они изготовлены:

1. Полиолефиновые. В основе этого материала — полиэтилен, сшиваемый по химической или радиационной технологии. В состав продукта также входят красители, пластификаторы, ингибиторы горения и ряд других веществ. Полиолефиновые трубки функционируют в диапазоне температур от 50 градусов ниже нуля до 125 градусов выше нуля. Некоторые модификации с особыми добавками способны сохранять рабочие качества при 150 градусах. Полиолефин отличается высокой стойкостью к воздействию бензола и сильных окисляющих препаратов. Полиолефиновые трубки неустойчивы к длительному контакту с горюче-смазочными материалами.
2. Эластомеры из синтетического каучука. Главная особенность материала — способность сохранять функциональность при повышенных температурах (до 175 градусов). Эластомеры используют при необходимости постоянного взаимодействия с горюче-смазочными материалами. Главный недостаток эластомеров — высокая стоимость. В связи с этим эластомеры применяют редко и только в тех случаях, когда термоусадки из этого материала нечем заменить.
3. Поливинилхлорид. Для производства термоусадок применяют термопластичный ПВХ. Материал отличается высокими изоляционными характеристиками. Его главный недостаток — незначительный температурный диапазон (от 20 градусов ниже нуля до 80 градусов выше нуля). К тому же, поливинилхлорид токсичен при горении.
4. Полиэстер. Считается более удачным материалом в сравнении с поливинилхлоридом. Обладает большей прочностью и устойчивостью к агрессивным химическим средам.
5. Фторополимеры. Современные разработки в области материаловедения позволили создать термоусадки с отличными характеристиками. Речь идет прежде всего о способности фторополимеров сохранять рабочие характеристики при экстремальных температурных режимах. Широкому распространению фторополимеров мешает их высокая стоимость.
6. Силикон. Термоусадки из силикона отличаются пластичностью и отсутствием токсичных выбросов. Материал характеризуется высокой химической инертностью и электрической прочностью. Недостаток силикона состоит в его невысокой стойкости к разрушительному воздействию органических растворителей. Поэтому такие термоусадки не подходят для контактов с ГСМ.

Термоусадочные трубки классифицируют и по другим характеристикам:

Для специальных потребностей предлагаются термоусадки с дополнительными возможностями. Например, имеются термоусадочные трубки увеличенных диаметров, с рифленым покрытием, флуоресцентными дополнениями, повышенной электрической плотностью.

Важный параметр термоусадки — ее способность противостоять внешним воздействиям. В соответствии с этим показателем принято выделять следующие свойства термоусадок:

• маслостойкость;
• инертность к химическим средам;
• высоковольтность (некоторые трубки выдерживают напряжение до 1000 В);
• светостабилизирующие качества (устойчивость к солнечному излучению);
• термостойкость (отсутствие горючести).

По форме термоусадочные трубки бывают круглыми, овальными и сплющенными. Данный параметр никак не сказывается на эксплуатационных качествах термоусадок. Форма трубки влияет лишь на способ ее транспортировки.
