Какой тёплый пол лучше под плитку

Как лучше выбрать?

Материалом для системы подогрева может послужить кафельная плитка практически любого сорта, так как все ее разновидности являются хорошими проводниками тепла. Следует, конечно, отличать напольные виды плитки от ее фасадных коллекций, хотя именно их принято именовать «теплой плиткой».

Эти виды керамических покрытий состоят из декоративного слоя высокой плотности и имеющего рыхлую структуру слоя теплоизоляции. Областью применения такой плитки являются наружные отделочные работы, поэтому она не предназначена для покрытия ею теплого пола.

Плиточное покрытие сорта Pei III укладывается во всех помещениях типа кухни или балкона, в которые нельзя попасть с улицы. Кафель сорта Pei IV и Pei V применяется как в прихожих и коридорах, так и в других общественных помещениях по причине устойчивости к истиранию, хотя и отличается наиболее высокой ценой.

По причине того, что толщина керамического плиточного покрытия варьируется в зависимости от технологии, этот показатель не имеет принципиального значения и на создание, скажем так, сверхтонкого пола, влияния не оказывает

Зато при выборе материала следует уделить внимание его пористости, которая часто проявляется в покрытиях, имеющих большую толщину

Структура керамической плитки должна быть как можно более плотной, без пузырьков воздуха, снижающих теплопроводность покрытия.

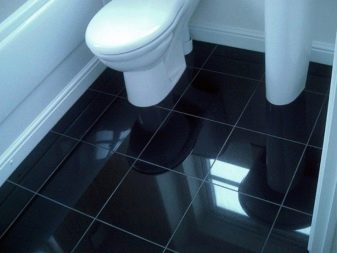

Еще одним критерием выбора плитки является различие ее глянцевой или матовой поверхности. В большей степени это зависит от личных предпочтений, но экономичный выбор следует делать с учетом того, что на глянцевой поверхности царапины заметны гораздо сильнее. Существуют также шершавые разновидности керамического плиточного покрытия для утепленного пола.

Такие сорта не скользят в намоченном состоянии, поэтому их целесообразнее использовать в ванной или в прихожей под дверью и в ближайшем к ней пространстве.

Еще следует следить за тем, чтобы весь материал принадлежал к одной партии, так как производственные особенности могут приводить к приличным отклонениям в окраске, причем за брак это не признается.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Особенности

На сегодняшний день известны два типа подогрева полов – водяной и электрический. В целом, выбор способа зависит от целевого назначение помещения, в котором предполагается смонтировать такой пол, предположительной механической нагрузки на половое основание и финансовых возможностей потребителя.

Следует сказать, что оба типа подогревания пола из керамической плитки имеют свои достоинства и недостатки. Так, водяной теплый пол состоит из труб, уложенных в основание пола.

Кроме этого, возникает необходимость установки дополнительного водяного насоса, увеличивающего циркуляцию теплоносителя в системе. Для дальнейшей укладки плитки на такой пол его необходимо залить цементной стяжкой.

Плюсом такой системы является довольно незначительный уровень затрат по ее эксплуатации.

В случае выхода из строя системы теплоснабжения зимой неизбежно происходит размораживание водяного пола вместе со всей системой и неизбежный прорыв его труб. Итогом может стать необходимость демонтажа разрушенной таким образом системы и ее полная замена на новую. Поэтому теплый водяной пол нуждается в постоянном контроле и требует систематического обслуживания.

Что касается напольных электрических систем отопления, то за последние годы они успели стать традиционными.

Принцип их функционирования состоит в вырабатывании тепла нагревательными элементами системы под воздействием электрического тока. Такими элементами могут быть электрические кабели или пленочные ИК-нагреватели.

Существует также синтезированный вариант в виде электрических водяных полов. В данное время он представлен двумя системами: «XL Pipe» и «Unimat Aqua». Они отличаются друг от друга по своим конструктивным особенностям, у них разные принципы действия, но оба типа систем устанавливаются в стяжку.

Виды теплых полов под плитку

На рынке представлены несколько типов электрического обогрева, которые нормативной литературой разрешено покрывать керамикой. Вопрос выбора идеальной конструкции не является крайне важным, но все же его стоит рассмотреть. Единственно верного мнения о том, какой фирмы-производителя выбрать отопления не существует (да и вряд ли ответ появится в скором времени). Для конкретных ситуаций нужно знать определенные условия эксплуатации, возможности при укладке.

Какой вид теплого пола выбрать под плитку? На сегодня потребители могут купить себе лишь 2 вида систем:

1. Водяная. Подразумевает применение эмульсии или воды в качестве теплоносителя. Он циркулирует в трубах обогрева. Вода может подводиться от централизованного отопления или же напрямую от стояка в квартире. Во время эксплуатации системы неизбежно применение насоса, который приведет теплоноситель в движение по трубкам. Иногда допускается установка теплого пола без помпы, но в таком случае нужно идеально соблюдать закон гравитации. К тому же высокоэффективным такой способ обогрева назвать не представляется возможным.
2. Электрическая. Система работает от сети электропитания, от чего и получила свое название. Существует несколько разновидностей теплого пола, работающего по такому принципу. Среди них стоит выделить те, которые можно (и даже нужно!) размещать под плиткой или бетонной стяжкой: кабельный теплый пол под плитку – выбор тех, кто ищет бюджетный вариант для монтажа; отличается сравнительно низким энергопотреблением, продолжительностью эксплуатации; среди недостатков – наличие электромагнитного излучения, продолжительный процесс укладки;
   • инфракрасный пленочный – работает благодаря нагреву карбоновой пленки, при работе излучает анионы и длинные инфракрасные лучи, которые не вредят живим организмам (так утверждают производители); систему можно располагать под увесистыми предметами декора, она отличается мобильностью, потому не всегда лучшим вариантом будет спрятать ее под плитку;
   • стержневой карбоновый пол – система, предлагаемая покупателям в виде матов; отличается экологической безопасностью, нагревательными элементами служат углеродные стержни, соединенные между собой клеммами; не всегда удается найти подлинную модель такого отопления.

Конечно, различия между каждым видом теплого пола под плитку существенные. Но есть большое количество свойств, из-за которых отдают предпочтение тому или иному обогреву. Чаще всего отдают предпочтение менее энергозатратному обогреву или тому, с которым меньше хлопот при установке.

Критерии выбора теплых полей

Мощность. Электрический пол может быть основным источником тепла. В этом случае от мата требуется максимальная мощность нагревателя, возможность дистанционного управления, долговечность использования. Его работа должна отталкиваться от температуры воздуха в комнате, а также от сезона и погоды. Чаще всего электрический подогрев пола используется для обогрева веранд, балконов, лоджий и ванных комнат.

Теплые полы могут использоваться в качестве дополнительного вида отопления. В этом случае можно сэкономить на мощности, сосредоточившись на простоте монтажа и эксплуатации.

Монтаж

Важно учесть и способ монтажа теплого пола. Кабельные и стержневые системы могут монтироваться в стяжку или плиточный клей

Пленочные нагревательные маты легко укладываются непосредственно под напольное покрытие, например, ламинат, паркет, линолеум и ковролин.

В наш обзор попали лучшие теплые полы. При составлении рейтинга учитывались следующие критерии:

Источник

Водяная система тёплых полов под плитку

Принцип функционирования водяной системы подогрева основан на передаче тепловой энергии, от жидкости, циркулирующей, внутри нагревательного контура трубам и от них непосредственно напольной поверхности. В свою очередь, трубы необходимо подсоединить в теплоцентраль или к автономному отопительному устройству.

Но сразу же хочется отметить, что монтаж тёплых водяных полов в квартирах стандартных многоэтажек невозможен по той простой причине, что межэтажные перекрытия изначально не предусмотрены для этого. При этом если посмотреть на водяной тёплый пол в разрезе, то он состоит из следующих слоёв:

• специальная подложка, устойчивая к высоким температурам, что в значительной мере предотвращает теплопотери;
• рабочая часть, которая по своей сути представляет радиатор больших размеров, экранируемый подложкой;
• облицовочный слой керамической плитки или другого материала, которым перекрывается рабочая область.

Если говорить о кафельной плитке в качестве финишного напольного покрытия, то в сочетании с водяными тёплыми полами она будет обладать рядом преимуществ.

• Такие системы обладают высокой прочностью благодаря перекрытию рабочего контура бетонной стяжкой о надёжности, которой известно всем. Помимо этого прочность увеличивается благодаря кафелю, уложенному на клей-цемент.
• Благодаря тому, что водяная система подогрева укладывается поверх качественного утеплителя, которым является экструдированный пенополистирол, напольная поверхность получается максимально тёплой. А учитывая то, что кафель материал, наоборот, качественно, проводящий, тепло это позволяет всю тепловую энергию отдавать в отапливаемое помещение.

Среди минусов такого тёплого пола важно отметить значительную толщину получаемой конструкции, которая уменьшает высоту помещения до 10 см. То есть тёплые водяные полы, облицованные, плиткой крадут до 1 метра кубического объёма квартиры на каждые 10 метров напольной поверхности

Помимо этого недостатком водяной системы подогрева полов является то, что она подпитывается энергией от центрального отопительного стояка многоэтажки. Поэтому в квартирах, обогреваемых, централизованной системой теплоснабжения подключение теплового водяного пола, возможно, только с согласия коммунальных служб.

Как выбрать?

Выбор теплого пола под плитку зависит от особенностей помещения и финансовых возможностей покупателя. Если вы ищете недорогой вариант, то можно остановить выбор на кабельной системе. Ее достоинство в том, что регулируя плотность укладки кабеля, вы можете подбирать мощность в зависимости от назначения помещения. Например, для ванной рекомендуется выбрать пол мощностью 140-150 Вт, в то время как для кухни будет достаточно 110-120 Вт. Для балконов и других неотапливаемых помещений требуется мощность в 150-180 Вт/ кв. м.

Обязательное условие монтажа кабельной системы – наличие стяжки, что повышает нагрузку на перекрытия и уменьшает высоту помещения. Это, в свою очередь, снижает сферу применения данного вида полов. Впрочем, они неплохо подходят для частных домов, гаражей и улицы (веранд, беседок).

Согласно отзывам, оптимальным в отношении цены и эффективности, если речь идет о теплом поле под плитку в ванной или ГВЛ, является нагревательный мат. Он легко монтируется – рулон раскатывается по помещению и присоединяется к подрозетнику, имеющему терморегулятор. Мат не боится воздействия плиточного клея, поэтому дополнительной изоляции не требуется.

Если хотите максимум эффективности и «чистую» укладку, при этом готовы неплохо потратиться – выбирайте инфракрасный пол. Это умная система с самостоятельной регуляцией температуры, высокой скоростью нагрева (15-30 минут) и надежностью. При поломке даже одного блока остальные продолжают функционировать.

В зависимости от помещения

Монтаж теплого пола под плитку следует вести после тщательного выбора плиточного покрытия для этой цели. Кроме вышеописанных разновидностей кафельных покрытий, неплохим вариантом могут стать различные сорта кермогранита. Этот материал внешне весьма похож на обычную плитку, но существенно отличается от нее по составу, техническим характеристикам и способу изготовления.

Этот материал устойчив к воздействию бытовых химических веществ, щелочей, кислот и температурных перепадов. Именно эти свойства сделали керамогранит весьма полезным материалом для покрытия теплого пола кухни.

Применение кермогранитной плитки на балконе или лоджии может быть обусловлено тем, что при его изготовлении глиняный раствор под давлением обжигается в формовочной емкости, а затем подвергается обжигу, температура которого значительно превышает этот показатель при термообработке кафельной плитки

Хотя стоимость кермогранита существенно выше, чем у кафельного покрытия, его морозостойкость и другие вышеперечисленные качества делают его вполне оптимальным вариантом не только как напольного покрытия для балкона или застекленной лоджии и прихожей, но и для установки на улице для облицовки крыльца и горизонтальных поверхностей. Для этого применяются сорта кермогранита, внешне напоминающие природный камень.

Кроме последних типов керамогранитного покрытия, известны его сорта с покрытием из глазури. Керамогранитная глазурованная плитка с разнообразными цветовыми и текстурными решениями отлично подойдет для облицовки теплого пола в туалете или ванной комнате.

Виды электрического теплого пола

Выбирая электрический теплый пол, нужно учитывать, что есть несколько его разновидностей. Рассмотрим их подробнее.

Нагревательный кабель

Нагревательный кабель довольно надежен. Укладывать его просто: на заранее подготовленную поверхность его укладывают змейкой, а затем фиксируют с помощью специальных зажимов или специальной ленты. На пол предварительно укладывают термоизоляцию с отражающей поверхностью – благодаря этому тепло будет уходить в комнату, а не в пол. Затем устанавливают датчики.

Единственный минус – без стяжки здесь не обойтись, иначе кабель может повредиться. Слой может быть тонким – достаточно 3-4 см. Мы не рекомендуем укладывать кабель в слой плиточного клея, поскольку это выйдет очень дорого, а демонтаж плитки, который может быть затеян через несколько лет, может повлечь за собой повреждение нагревательного кабеля.

Итак, когда стяжка будет готова, можно укладывать напольное покрытие.

При использовании нагревательного кабеля нужно обязательно заливать тонкий слой стяжки

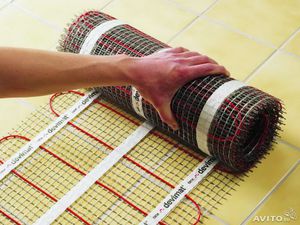

Нагревательный мат

Нагревательный мат – это тот же нагревательный кабель, только зафиксированный на монтажной сетке, которая продается в рулонах. Получается, для укладки уже все готово: не нужно ничего дополнительно рассчитывать, достаточно просто уложить мат. Стяжка здесь тоже не потребуется, поскольку кабель надежно закреплен на защитной сетке, которая защищает его от повреждений.

Довольно просто использовать нагревательные маты

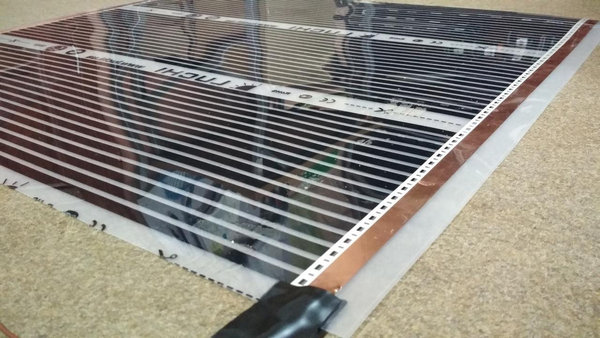

Пленочный теплый пол

Иначе такой вид теплого пола называют инфракрасным. Его легко положить как под ламинат и линолеум, так и под плитку, но поверхность придется качественно подготовить, чтобы пленка не разорвалась и не деформировалась. Стоимость ее чуть выше, чем у других разновидностей, зато монтаж намного проще, а нагрев эффективнее: тепло повторно выделяется из нагретых предметов.

Особенно удобны пленочные теплые полы под плитку – и монтаж, и использование очень просты

Древесина

Так, натуральные деревянные полы можно нагревать от систем только до 27°С. От более высоких температур рассохнется любое дерево. Просто заранее отрегулируйте систему подогрева таким образом, чтобы уровень не превышал 2/3 всей мощности. В любом случае, сразу после укладки на полную включать подогрев нельзя – только постепенно, в течение нескольких дней.

Также будьте внимательны при выборе ДВП в качестве подложки (к примеру, под ПВХ-пленку). Например, в России производят такой вид, как мягкая ДВП. Она экологична, обладает высокой удельной емкостью (2,3 кДж/кг*К) и низкой теплопроводимостью (0,042 Вт/м*К). Это – замечательная подложка на холодный бетонный и совершенно непригодный слой между системой теплого пола и напольного покрытия.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Электрический тёплый пол под плитку

Сегодня тёплые полы уже не являются предметом роскоши, они стали вполне доступны для каждого. Отличительной особенностью электрического полового обогрева является его экономичность — затраты на электроэнергию с установкой такого обогревателя не сильно возрастут.

Для примера: обогревательный элемент, работающий на электроэнергии, площадью в один квадратный метр, потребляет немногим больше электричества, чем обыкновенная лампочка, а площадь пола в 6 квадратных метров обогревается таким же количеством электроэнергии, какое требуется для работы холодильника.

Скорость остывания электрического пола напрямую зависит от качества проложенной теплоизоляции, соответственно, при монтаже именно ей следует уделять внимание особенно. Такой вид подпольного обогревателя целесообразно устанавливать в любых помещениях, где хочется создать атмосферу уюта

Перед установкой нелишним будет вызвать электрика и проконсультироваться по вопросам:

• необходимости смены проводки, поскольку старая может не выдержать проводимого напряжения;
• смены предохранительных автоматов;
• если нагреватели будут устанавливаться на большой площади, то стоит узнать, возможно ли для вас предоставление большей мощности.

Выбирать нагревательный кабель следует так:

• для нежилых помещений подойдёт одножильный кабель;
• для жилых — только двужильный.

Электрический тёплый пол можно устанавливать как в многоквартирных домах, так и в частных.

https://youtube.com/watch?v=IEI64DqXcA4

Монтаж электрического тёплого пола

Перед началом монтажа следует определиться с расстановкой мебели в комнате, поскольку под тяжёлые, низко расположенные вещи и сантехнику кабель не укладывается.

Не стоит забывать и о выведении терморегулятора на высоту примерно полуметра от поверхности пола. Данный прибор будет отвечать за температуру пола. Для этого в стене прокладывается кусок гофры («рукав» для термодатчика), а нижний конец провода закрывается колпачком.

Для достижения максимальной теплоизоляции целесообразно использовать фольгированный пенофол:

• материал укладывают ровными полосами без зазоров между друг другом фольгированной стороной кверху;
• швы тщательно проклеиваются строительным скотчем.

Сверху теплоизолятора закрепляются специальные ленты для крепления нагревательного кабеля. Вместо лент можно использовать арматурную сетку, но это не столь удобно. На закрепительных элементах укладываются провода.

Гофра для терморегулятора устанавливается на равном расстоянии от кабелей. Готовую конструкцию можно заливать стяжкой

Важно следить, чтобы в стяжке не образовались пустоты, поскольку это губительно сказывается на качестве обогрева. По прошествии недели после заливки стяжки можно укладывать керамическую плитку

Эксплуатацию электрического пола ни в коем случае нельзя начинать ранее полнейшего высыхания стяжки, что занимает не меньше месяца. Зато после этого, вы сможете сполна насладиться теплом в доме.

Кладем плитку на теплый пол

Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.

Необходимый инструмент

Для работы нам понадобятся:

• Резиновый шпатель;
• Зубчатый мастерок;
• Резиновая киянка;
• Уровень (водяной или лазерный);
• Набор крестиков нужного размера;
• Моток шпагата.

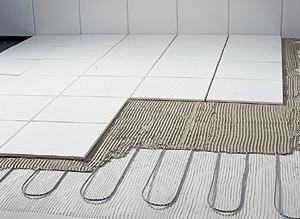

Укладка плитки на электрический пол

Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.

В данном случае расположение материалов будет следующее:

• Бетонная стяжка;
• Теплоизоляция (может и не быть);
• Нагревательные элементы;
• Бетонная стяжка (около 3-5 см);
• Плиточный клей;
• Керамическая плитка.

Примерное изображение пола

Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.

Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.

Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.

Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.

Фольга, швы которой проклеены скотчем

Дальше укладывается лента теплого пола или трубы.

Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.

Укладка теплого пола на фольгу

После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.

Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.

Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.

Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.

В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.

На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)

Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.

Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.

Укладка плитки на водяной теплый пол

Последовательность работ выглядит следующим образом:

• Подготовка поверхности, то есть снятие старого пола и так далее;
• Устройство выравнивающей бетонной стяжки;
• Устройство теплоизоляционного слоя;
• Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
• Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
• Укладка керамики или кафеля.

Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.

Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
Укладывать пленочный теплый пол под плитку довольно сложно

Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

• Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
• Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
• Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.
