Электрический теплый пол под плитку своими руками

Особенности

Если раньше напольная плитка считалась холодным покрытием, то с появлением системы теплых полов эта проблема устранена. Устройство инновационной технологии обогрева позволяет добиться равномерного и регулярного нагрева помещения.

Как правило, теплый пол под керамическую плитку укладывается в помещениях с повышенной влажностью, например, на кухне, в ванной, саунах, бассейнах. Благодаря нагреванию напольное покрытие в указанных помещениях становится комфортным и теплым, даже если ходить по нему босиком.

Сама по себе напольная плитка – это материал, устойчивый к действию влаги и механическим истираниям. В совокупности с подогревом он становится еще более функциональным и востребованным.

Электрическая система обогрева пола – это одна из разновидностей теплых полов. Существуют также водяные теплые полы, нагревание которых осуществляется посредством воды. Данная система подходит лишь для частных домов, поскольку при ее использовании в многоквартирном строении высока вероятность затопления соседей снизу, а также перебои с отоплением соседних квартир.

Классификация нагревательных элементов

Как выбрать подогрев пола под плитку? Существует несколько типов электрических обогревательных систем, которые разделяют на три основные категории:

• кабельные;
• термоматы;
• инфракрасные.

Все виды теплого пола под плитку с электрическими нагревательными элементами безопасны в эксплуатации и способны прослужить не менее 15-20 лет. Подобные системы могут функционировать в качестве основного или же дополнительного отопления.

Кабельные системы обогрева

Электрический кабель в качестве нагревательного элемента

При монтаже электрического кабеля в качестве системы обогрева нужно делать достаточно толстую бетонную стяжку. В данном случае толщина теплого пола под плитку должна варьироваться в пределах от 4 до 8 см, что очень много для квартир с невысокими потолками. Более того, подобная конструкция создает немаленькую статическую нагрузку на перекрытие, поэтому кабельную систему лучше использовать в коттеджах и частных домах.

Данная конструкция теплого пола под плитку выгодна в том случае, если вы делаете ремонт в комнате, где еще не были совершены внутренние работы. Ведь в такой ситуации залить стяжку с большой толщиной значительно проще. Для укрепления основания используют армирующие сетки, после чего заливают раствор. В конечном счете к подготовленному основанию и пристраивают термокабель.

Существует два варианта устройства электрокабеля:

• Одножильный. Обогрев пола под плитку осуществляется за счет одножильного кабеля, работающего по резистивному принципу. Недостаток системы заключается в необходимости закольцовки проводника, что требует особой схемы монтажа провода;
• Двухжильный. В данной ситуации используют уже два кабеля, один из них замыкает электрическую цепь, а второй выступает в роли спирали. Благодаря подобному устройству существенно упрощается монтаж оборудования, нообогрев происходит одинаково по всей длине электрических кабелей. С точки зрения экономии это не очень выгодно.

Термоматы для обогрева

Монтаж термоматов максимально прост, не требует каких-то специфических навыков

Термоматы – популярный выбор теплого пола под плитку, к которому прибегают многие потребители. По сути, эта система схожа с устройством двухжильного термокабеля. Разница заключается только в том, что проводники уже закреплены в специальном стекловолоконном каркасе.

Такой электроподогрев имеет ряд преимуществ:

• Монтаж осуществляется предельно просто;
• Небольшую толщину нагревательного мата, не влияющую на высоту потолков (не более 3-4 мм);
• Присутствует возможность терморегулировки;
• Нагревательные элементы имеют высокий КПД;
• Укладка нагревательных матов совершается без стяжки в клеевой состав.

К недостаткам оснащения можно отнести разве что большой расход электроэнергии. По этой причине термоматы обычно использую в качестве дополнительной, а не основной системы обогрева.

Пленочный подогрев

Пример установки инфракрасного подогрева

Электрический подогрев пола с применением пленочных конструкций является одним из самых энергосберегающих. Специальная пленка состоит из особых ячеек, в которые вмонтированы нагревательные элементы. Они, в свою очередь, при подключении оборудования запитываются от сети.

Однако комплект теплого пола под плитку с инфракрасными пленками не рекомендуется использовать при укладке керамики. Дело в том, что полимерные материалы, из которых состоят обогревающие сетки, не очень хорошо взаимодействуют с плиточным клеем. И для того чтобы устранить этот недостаток, дополнительно нужно монтировать стекловолоконную сетку, которая ляжет между клеевым раствором и инфракрасной пленкой.

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Как выбрать?

Выбор теплого пола под плитку зависит от особенностей помещения и финансовых возможностей покупателя. Если вы ищете недорогой вариант, то можно остановить выбор на кабельной системе. Ее достоинство в том, что регулируя плотность укладки кабеля, вы можете подбирать мощность в зависимости от назначения помещения. Например, для ванной рекомендуется выбрать пол мощностью 140-150 Вт, в то время как для кухни будет достаточно 110-120 Вт. Для балконов и других неотапливаемых помещений требуется мощность в 150-180 Вт/ кв. м.

Обязательное условие монтажа кабельной системы – наличие стяжки, что повышает нагрузку на перекрытия и уменьшает высоту помещения. Это, в свою очередь, снижает сферу применения данного вида полов. Впрочем, они неплохо подходят для частных домов, гаражей и улицы (веранд, беседок).

Согласно отзывам, оптимальным в отношении цены и эффективности, если речь идет о теплом поле под плитку в ванной или ГВЛ, является нагревательный мат. Он легко монтируется – рулон раскатывается по помещению и присоединяется к подрозетнику, имеющему терморегулятор. Мат не боится воздействия плиточного клея, поэтому дополнительной изоляции не требуется.

Если хотите максимум эффективности и «чистую» укладку, при этом готовы неплохо потратиться – выбирайте инфракрасный пол. Это умная система с самостоятельной регуляцией температуры, высокой скоростью нагрева (15-30 минут) и надежностью. При поломке даже одного блока остальные продолжают функционировать.

Укладка плитки на теплый электрический пол

Технологии укладки плитки на теплый пол выполняется также,
как и на обычное подготовленное основание. Единственная особенность –
необходимо покупать специальную клеевую смесь, предназначенную для укладки на
теплое основание. Обычно такие плиточные смеси имеют соответствующую маркировку
«теплый пол» или диапазон температур эксплуатации.

При нанесении раствора непосредственно на нагревательный
мат, нужно следить, чтобы не оставалось пустот, т.к. это «воздушные карманы»
которые могут привести к перегреву кабеля

Наносится клей на мат специальным
шпателем предельно осторожно, чтобы не спровоцировать механическое повреждение
системы. Передвигаться по полу и наносить затирку швов можно через сутки, а
эксплуатировать систему только после полного высыхания клеевого слоя, что
позволит исключить появление трещин вследствие неравномерного высыхания под
воздействием температуры

Укладка плитки на теплый электрический пол

Информация в виде пошаговой инструкции обозначает основные
этапы, как сделать теплый электрический пол под плитку своими силами.
Правильный выбор комплектующих и соблюдение правил подключения элементов
гарантирует результат – надежный плиточный пол с подогревом в частном доме или
квартире.

Укладка электрического теплого пола под плитку

Чтобы система теплый пол функционировала надежно нужно
правильно положить кабель или нагревательный мат, технология укладки которых
будет отличаться.

Монтаж кабеля теплого пола под плитку

До начала укладки кабеля, нужно проверить сопротивление
кабеля. Затем закрепить на полу специальную ленту с крепежными элементами.
Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит
труда расположить кабель на нужном расстоянии друг от друга. Второй вариант –
уложить на пол металлическую сетку и крепить кабель к ней с применением
пластикового хомута. Причем хомут затягивается не сильно. Такое устройство
кабельного пола под плитку удобно тем, что создает дополнительную жесткость.

Греющий кабель располагается на расстоянии 150-200 мм от
стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.

Монтаж матов для теплого электрического пола под плитку

Нагревательные маты проще устанавливать, чем кабель. Чтобы
подготовить систему к запуску достаточно только уложить маты на пол, и
проверить сопротивление. При этом, в процессе укладки, электрические мат можно
укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или
с разворотом (сетка подрезается и разворачивается). Также путем разрезания
сетки можно обходить препятствия (например, подиум).

Требования к расположению мата такие же, как и кабелю, а
расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется
скотчем.

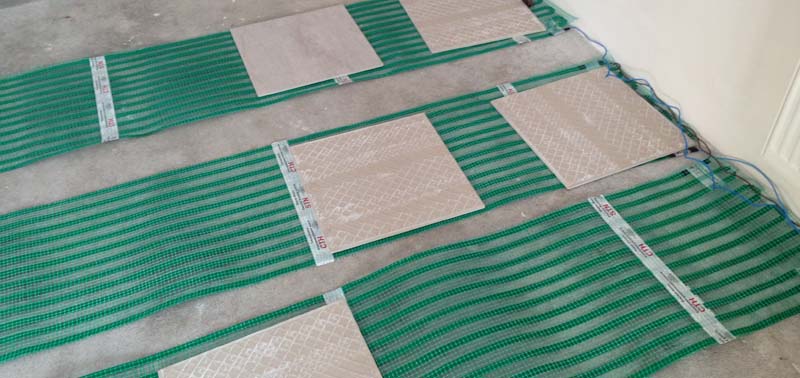

Разворот нагревательного мата при укладке электрического теплого пола под плиткуМонтаж электрического теплого пола под плиткуЗаливка стяжки под электрический теплый пол под плиткуУкладка плитки на электрический теплый пол

Устройство заземления и УЗО для теплых электрических полов
обязательно, независимо от места их установки.

Примечание. Что касается установки системы электрический
теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть
из них утверждает, что при правильном монтаже допустимо устанавливать систему в
любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или
же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом
случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.

Какой вид электрического пола использовать

Нагревательные элементы на армирующей сетке — это наиболее удобный вид для укладки под напольное покрытие

Для определения какой пол под плитку лучше, следует понять, какую роль будет выполнять отопительная система, является она дополнительным решением или единственным отопительным прибором в помещении, возможно ли устройство бетонной выравнивающей стяжки и ее возможная толщина.

В общем случае, для установки под плитку возможны следующие варианты:

1. Монтаж резистивного кабеля в выравнивающий слой с дальнейшей укладкой покрытия.
2. Укладка нагревательных матов непосредственно перед укладкой покрытия.
3. Укладка карбоновых матов или карбоновых инфракрасных стержней перед укладкой облицовки.

Использование резистивного кабеля позволяется выполнить установку нагревательных элементов по всей поверхности. За счет равномерного распределения удается добиться равномерного прогрева напольного пространства, без образования существенных “мостиков холода”.

Технология работ, помимо прочего, позволяет выполнить полноценное устройство утепляющего слоя, состоящего из гидро- и теплоизоляционного материала, уложенного непосредственно на черновое основание перед заливкой бетонного раствора.

Резистивный кабель требует соблюдения более сложной технологии устройства, чем нагревательные маты

Единственный и существенный минус такого подхода – это необходимость заливки бетонной стяжки. Один слой для выравнивания чернового основания, второй для устройства теплого пола.

Такой подход исключает применение каких-либо дополнительных слоев и предполагает устройство матов под напольным покрытием, что дает сокращение толщины общей напольной конструкции.

Применение карбоновых или стержневых теплых полов является новой технологией, которая основана на отоплении помещения посредство излучения инфракрасных волн в длинном спектре. То есть в первых двух случаях, обогрев помещения ведется путем теплообмена или теплоотдачи от напольного покрытия, которое нагревается за счет уложенных под ним нагревательных элементов.

В случае с карбоновыми стержнями, обогрев помещения будет вестись из-за теплоотдачи от напольной облицовки, мебели, стекла и других предметов, которые будут расположены на пути следования инфракрасного излучения.

Общая схема устройства с использованием резистивно кабеля

Такой подход позволяется значительно экономить на отоплении, за счет более рационального распределения тепловой энергии. Из минусов данного способа, можно выделить образование существенных “мостиков холода”, невозможность монтажа под низкостоящую и крупногабаритную мебель.

Так, выбор конкретного вида электрического теплого пола будет основан на технических особенностях помещения – высота потолка, предельная мощность плиты перекрытия, наличие дополнительных систем отопления и т.д.

Статья по теме: Монтаж инфракрасного теплого пола под плитку.

В качестве рекомендации – для типовых помещений и самостоятельной организации, можно порекомендовать использование нагревательных матов, как наиболее простой конструкции, которая сочетает комфортный обогрев керамического покрытия и при небольшой толщине пола.

Особенности

Основным элементом пола с электрическим подогревом является нагревающий кабель, монтируемый в стяжку из бетона или продающийся в форме готовых матов. Возможно управление режимами работы такого пола с применением терморегуляторов, задающих необходимую температуру. Такова принципиальная функциональная схема работы этого устройства.

Электрический теплый пол:

• исключает протечки и не требует прочистки труб;
• относительно прост при монтаже;
• расходы на электроэнергию вполне можно сократить, регулируя температурный режим с помощью термостатов;
• работа такого нагревателя автономна и не зависит от центральной отопительной системы, его можно включить и выключить в любое время;
• теплые полы следует размещать на открытых участках, мебель может уменьшить свободный теплообмен и вызвать перегрев, который приведет систему к выходу из строя.
• относительно высокая стоимость;
• безопасность и простота в использовании;
• создаёт особенно комфортные условия в ванной.

Важно отметить, что в технической и медицинской литературе уже давно обсуждается тема влияния электромагнитных излучений на здоровье человека. Такое излучение от теплых полов является минимальным в сравнении с излучением от других хозяйственных устройств, поскольку оно примерно в 500 раз ниже допустимого норматива Всемирной организации здравоохранения – 0,2 мкТл

Иными словами, в данном случае такое влияние практически приближается к нулю.

Этими особенностями в основном и объясняется высокий рейтинг электрических схем обогрева.

Работы по установке пола

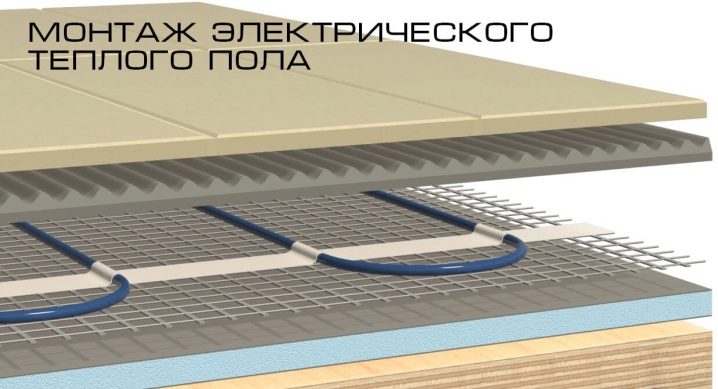

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу

Watch this video on YouTube

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка праймером.
4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Укладка плитки

Для укладки плитки потребуется шпатель с зубчиками, пластиковые ограничители, грунтовка и затирочный состав.

Укладывать плитку следует на ровную и чистую поверхность. Начинать, необходимы с середины помещения, отходя в разные стороны. Положение каждой плитки контролируется при помощи уровня.

Зубчатым шпателем на большую часть плитки наносится клеевой состав, а на другую герметик. Они распределяются ровным слоем по поверхности изделия. Герметик следует наносить в два слоя. После этого, кафель кладут на основание и плотно прижимают. В промежуток между полом и плиткой необходимо добавить немного герметика, а образовавшиеся излишки убрать ветошью. Данное действие повторяется пока не будет уложена вся комната.

После укладки каждого ряда необходимо уровнем проверять ровность выложенного кафеля. Между плитками устанавливаются крестообразные ограничители, они помогут делать швы одного размера.

Когда вся площадь комнаты уложена, нужно дать клею высохнуть. На это потребуется не меньше 12 часов.
