Теплый пол электрический под плитку

Технология укладки теплого пола

Может быть интересно

Если решено монтировать теплый пол под плитку своими руками, то необходимо тщательно изучить инструкцию конкретной марки. Производители вводят свой корпоративный стандарт. Он может отличаться от продукции конкурентов небольшими, но важными мелочами.

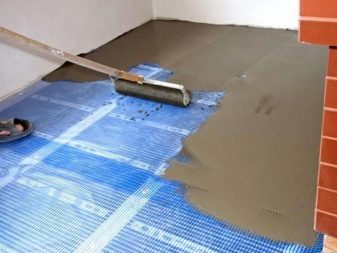

Плитка поверх нагревающего кабеля

Схема подключения подробно описана в инструкции. Расположение элементов конструкции по месту определяется индивидуально. Ответом на вопрос, как положить теплый пол правильно будут рекомендации общего характера для всех видов и марок электронагревателей:

• заранее подводится кабель питания;
• определяется место термостата (если таковой имеется в комплекте);
• фиксируются органы управления, регулировки, контроля;
• укладываются нагревательные элементы по схеме. Расстояние между проводами в термоматах оптимальное. Кабель выкладывается зигзагообразно, выдерживая минимальное расстояние в 10 см между витками;
• коннекторами, адаптерами, пайкой замыкают схему;
• производят тестовое подключение. Убедившись, что система работает, продолжают поэтапно выполнять план;
• производят укладку кафеля обычным способом. В случае необходимости делается предварительная стяжка.

После укладки кабеля, матов следует соблюдать повышенные меры предосторожности. Наступать на провода не рекомендуется

Расстояние между ними позволяет это делать, не вызывая неудобств во время работы. Аккуратность необходимо проявить, когда монтируется напольный слой. Работа инструментом с острыми гранями требует повышенного внимания.

В зависимости от вида пола можно пользоваться различными техниками укладки. Сверхтонкие провода, используемые для производства нагревательных матов, не требуют заливки дополнительной стяжки. Плитка укладывается в один проход. Толщина клея при этом не превышает 10 мм.

Толстые провода кабельного пола также можно укрывать сразу. Слой получится толще, и потребуются навыки работы с клеем. Операция непростая, поскольку стабилизаторы в составе смеси удерживают влагу достаточно долго. Плитка «плывет» при такой толщине и сложнее фиксируется.

Двужильный кабельный мат

Выходом из положения может быть предварительная стяжка. Полностью укрыв функциональную часть системы, дождавшись высыхания, вторым слоем клеят плитку обычным способом. Неопытным домашним мастерам такая технология подойдет больше. Добиться нужного качества при большой толщине клеящего состава им будет крайне тяжело.

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Укладка плитки на электрические теплые полы

Укладка напольного покрытия является одним из окончательных этапов ремонтных работ. Конкретно нет четких рамок, в какой последовательности стоит выполнять строительный процесс, и будет укладка напольного покрытия завершающим этапом, или нет. Но, тем не менее, этот момент весьма важен и ответственен, особенно если в роли напольного покрытия выступает керамическая плитка

Стоит обратить особое внимание, если она кладется на электрический теплый пол, для выполнения этой работы требуется квалифицированный специалист.Укладка плитки на кабельные электрические теплые полы включает в себя ряд важных этапов:1) Во-первых, необходимо использовать специальный плиточный клей для теплого пола, который бы выдерживал температуру хотя бы в 50-60 градусов. Так как при первом включении нагревательного элемента, температуру на терморегуляторе выставляют максимальную, и она может составлять 40-50 градусов. Нужно быть уверенным, что клей ее выдержит

Нужно быть уверенным, что клей ее выдержит.

2) Во-вторых, датчик пола от терморегулятора должен быть обязательно в гофре. Под гофру штробиться канва, которая при помощи клея замазывается таким образом, чтобы уровень нагревательного кабеля был везде одинаковым.

3) В-третьих, если в качестве теплого пола используется нагревательный мат, многие специалисты рекомендуют предварительно затянуть его тоненьким слоем плиточного клея. Это делается для того, чтобы в процессе укладки плитки случайно не повредить нагревательный кабель, иначе весь пол полностью выйдет из строя. И только после полного высыхания можно приступать к следующему этапу работы.

4) Прежде чем приступить к работе с плиткой, стоит рассчитать с какого места начинать. Если есть рисунок, то отталкиваться необходимо от него (он должен быть в центральной части помещения), если плитка переходит из одной комнаты в другую, тогда не должно быть видно перехода и подрезки плитки в районе дверного проема. Рекомендуется рассчитывать таким образом, чтобы было, как можно меньше подрезки, и она располагалась в самых не заметных местах.5) Клей при помощи гребенки в 7-8 мм наноситься на рабочую поверхность, а также на плитку. Ее внутреннюю сторону предварительно при необходимости протирают влажной тряпкой, для того чтобы обеспылить (в противном случае велика вероятность того, что плитка может быстро отойти из-за отсутствия должного сцепления). При этом всегда нужно следить за уровнем пола, удаляя при необходимости излишки клея, а также для сохранения одинакового расстояния между плитками использовать крестики, которые в свою очередь имеют разный размер.

6) После высыхания клея можно приступать к заделыванию швов. Для этого используются специальные замазки, разных цветовых гамм. Если это производственное помещение и красота не столь важна, или наблюдается ограничение в финансах, в качестве замазки можно использовать тот же плиточный клей. Все швы предварительно при помощи ножа очищаются от пыли, при необходимости используется промышленный пылесос. Клей наноситься с помощью специального гибкого (резинового) шпателя. Спустя 10-20 минут (в зависимости от температуры воздуха в помещении) все излишки вытираются влажной губкой (тряпкой). После этого ходить по плитке запрещается до полного высыхания швов, как минимум пару часов.

Еще одним важным моментом является то, что теплые полы ни в коем случае нельзя включать до полного высыхания плиточного клея. Если при укладки плитки, черновая стяжка была полностью сухая, тогда систему теплый пол можно водить в эксплуатацию не раньше чем через 14-16 дней. Если перед этим стяжка утеплялась и заливалась, тогда срок высыхания увеличивается до месяца. При включении теплого пола ранее указанных сроков, в большинстве случаев плитка может отойти от основания.

«Сделай сам – своими руками » — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, примеры работ — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.

Преимущества электрического подогрева полов перед водяным

Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?

• Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
• Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
• Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
• Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.

• Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
• Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.

Монтаж водных систем

Принцип обустройства такой же, что и в случае с электрическим аналогом. Однако есть некоторые отличия. Так, подбирают коммуникации диаметром 2 см.

Возле несущих стен и оконных проемов трубы прокладывают плотнее (ширина этой полосы — 1 м).

Для работы системы предусматривают коллектор. Это сложная конструкция, состоящая из необходимых для корректной работы узлов: терморегулятора, термостата, насоса, стабилизатора давления.

Технология монтажа водяных отопительных систем

Последовательность действий:

1. Выравнивается пол. Перед заливкой стяжки укладывается демпферная лента по периметру помещения.
2. Теплоизоляция. Используется пенопласт (толщина 5 см).
3. Гидроизоляция. В комбинации с пенопластом рекомендуется применять полиэтиленовую пленку.
4. На стене устанавливается коллектор.
5. На полу крепятся специальные элементы для фиксации коммуникаций и выполняется монтаж труб и фитингов.
6. Производится подключение к коллектору.
7. Выполняется тестовый запуск системы.
8. Монтаж армирующей сетки поверх труб.
9. Заливка стяжки.
10. Когда раствор высохнет, начинают укладку плитки.

Чтобы система нагрева функционировала без нарушений, по технологии стяжку заливают по направлению от стен к центру. Работу можно продолжать, если влажность основания не превышает 4%.

Можно класть плитку на тёплый пол без стяжки

Можно конечно, а иногда и нужно. При том в инструкциях к теплым полам именно про это и говориться, что маты их конструкции позволяют обходиться без стяжки. Мы два раза сами клали теплый пол в обоих квартирах в ванной комнате. Вернее у нас в обоих вариантах туалет и ванная совмещенные. Муж в первый раз применил следующую технологию.

На пол укладывается теплоизоляционный слой. В нем прорезают отверстия, там где не будет нагревательных матов, для того, чтобы клей сцеплялся с поверхностью пола. Его рационально наклеить на поверхность, чтобы он ровно лежал. Потом сверху расстилается нагревательный мат. Он не будет лежать ровно. Для его фиксации существуют специальные приспособления. Но мы их не покупали. Там они стоили какую то заоблачную цену. Вышли из положения рабоче-крестьянским способом. Я взяла иголку с ниткой, и тупо пришила нагреватель стежками к основанию, шагом примерно через кадлые 10 см. Оно из материала чем то похожего на поролон, и это оказалось действенным. В первый раз стяжку не делали. Муж наносил клей на пол, а тот что наносил на плитку размазывал по ней тонким слоем. После мокрой губкой снимал его остатки с торцов плитки. Но при первых прикидках выяснилось, что плитка, которая будет лежать там, где нагревателя нет, лежит ниже на эти самые 5 мм. Нужно было что то быстро предпринимать, и муж придумал следующее. Сбегал в ближайший магазин хоз-товаров и купил десяток пластиковых сеток, которые кладут в раковину на кухне. Стоят копейки, но позволяют компенсировать высоту. Их и разложили там где нет нагревателя. Вышло дешево и сердито.

Во второй квартире не пошли этим путем, а сделали подобие стяжки. А именно — применили наливной пол. 4 мешка позволили залить пол слоем примерно в 1 см. Таким образом и нагреватель закрылся, и уровень вышел идеальным. Укладывать плитку по такому ровному покрытию потом одно удовольствие.

автор вопроса выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Если тёплый пол сделан водяными трубами, то стяжка необходима, даже если трубы уложены в специальные теплоизоляционные маты, которые ещё и обладают демпферными свойствами. А если тёплый пол выполнен матами с электрическими нагревателями, то стяжка будет даже излишней — уменьшается теплопроводность от нагревателей до поверхности плитки, а в результате увеличиваются расходы на электроэнергию. Но самое главное, как в первом так и во втором случаях, для укладки плитки поверх тёплого пола необходимо применять специальный плиточный клей, обладающий демпферными свойствами, иначе со временем плитка «вздуется». Я, например, использовал клей UNIS в красных мешках.

в избранное ссылка отблагодарить

Если тёплый пол на основе труб, тогда стяжка обязательна. Стяжку сделайте минимум 3 см чтобы накрыть трубы. Если тёплый пол на основе кабеля, тогда можно сделать так :

Прочное ровное основание из бетона обработать гидроизоляцией на основе цемента. Уложить тёплый пол, сверху примазать его плиточным клеем, где пропуски просто заложить клеем

Шпателем работать осторожно, что бы не повредить тёплый пол. Клей должен быть для теплого пола. В этом варианте греть будет хуже

В этом варианте греть будет хуже.

в избранное ссылка отблагодарить

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
Укладывать пленочный теплый пол под плитку довольно сложно

Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

• Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
• Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
• Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Типы систем

Выделяют две большие группы теплых полов.

Водяные

Теплоносителем здесь выступает вода или незамерзающая жидкость, циркулирующая по гибким пластиковым трубам, которые укладываются на пол.

Кабельная система

Одна из простейших систем теплого пола. Представляет собой электропровод с токопроводящей жилой, характеризующейся большим сопротивлением. Ток, протекающий по ней, вызывает нагрев кабеля и, соответственно, активацию системы.

Кабельные устройства бывают одно- и двужильными. Кабели с одной жилой дешевле, но их монтаж несколько усложняется необходимостью оба конца кабеля тянуть к одной точке при подключении к электросети. При работе с двужильными аналогами это делать необязательно, поскольку две токопроводящие жилы, находящиеся внутри, уже соединены между собой, нет необходимости сводить их при подключении. Предотвратить возгорание позволяет наличие на каждой жиле изоляции и экрана.

Говоря о кабельной системе, отдельно стоит выделить саморегулирующийся кабель. Вместо токопроводящей жилы, он содержит полупроводник. Благодаря данной конструкции сопротивление кабеля зависит от температуры окружающей среды. Иначе говоря, процесс нагрева регулируется автоматически с учетом температуры в помещении. Использование саморегулирующегося кабеля позволяет предотвратить перегорание системы, обеспечивает более экономичное потребление электроэнергии.

Греющие маты

Основой являются двужильные греющие кабели, которые закреплены на специальную сетку. Шаг кабеля уже задан, обычно он составляет 9 см. Средняя ширина – 50 см, длина зависит от бренда и модели материала. Удобство греющих матов обусловлено простотой их укладки, возможностью резать пластиковую основу и выполнять необходимые повороты и изгибы системы. Достоинством является возможность отказаться от стяжки и укладка плитки поверх тонкого (8–10 мм) слоя плиточного клея. Это обусловлено использованием в матах кабелей малого диаметра.

Инфракрасная пленка

Это относительно новый вид теплого пола, представляющий собой многослойный «пирог» с углеродными полосами в качестве нагревательного элемента. Они укладываются на подложку, непроводящую ток. Электроэнергия к нагревательным полосам движется по токопроводящим жилам из меди или серебра, сверху углеродные полосы закрываются верхним защитным слоем. Характерной чертой материала является его малая толщина – 0,4 мм, максимальная температура нагрева редко превышает +50ºС. Это делает инфракрасный пол оптимальным под «капризные» и неустойчивые к действию высоких температур напольные покрытия (линолеум, ковролин, паркет).

Если говорить об укладке инфракрасной пленки под плитку в ванной, то не обойтись без заливной системы. Только так можно монтировать инфракрасный теплый пол в помещениях повышенной влажности. Не каждый вид данного устройства разрешен к использованию под мокрую стяжку. Разновидностью инфракрасного теплого пола являются системы, где нагревательный элемент выложен не полосами, а сплошным слоем.

Нагревательные инфракрасные стержни

Данный вид пола сочетает в себе черты кабельного и пленочного пола. Вместо углеродных полос, здесь используются углеродные стержни, которые также закреплены на тонкой непроводящей основе. Готовое изделие не нагревается как кабельный аналог, но в отличие от пленочного пола может иметь более высокую температуру нагрева (+50–60ºС) и несколько видов монтажа на выбор (в стяжку или на слой плиточного клея).

Потребление электричества

Потребление электроэнергии зависит от вида пола. При укладке кабельных систем расход зависит от того, насколько густо уложен кабель. В матах и пленочных полах расположение кабелей фиксированное, как и потребляемая энергия.

Под плитку для внутренних помещений этот показатель составляет 110-180 Вт/кв. м, для уличных – в 2-3 раза выше.

Немаловажно учитывать характеристики помещения. Чем меньше его теплопотери, тем менее мощной может быть система теплого пола

Для холодных строений потребление электроэнергии на 1 кв. м может доходить до 300 Вт. Иначе говоря, при организации теплого пола на балконе, например, требуется более мощный вариант системы.

Важен также тип напольного покрытия. Если энергосистема под деревянный пол может иметь мощность 110-130 Вт/кв. м, то под плитку требуется вариант с мощностью не менее 150-180 Вт/м. кв.

Подобрать оптимальную мощность позволяет специальная формула. Например, для ванной комнаты в стандартной квартире (где имеется центральное отопление), мощность пола на 1 кв. м составляет в среднем 150 Вт.

Этот показатель следует умножить на площадь помещения, предварительно исключив из нее площадь под сантехнику и мебель. В среднем, это 3 кв. м. Итак, умножаем 150 Вт/кв м на 3 кв м, получаем 450 Вт.

Устройство системы

Обобщено устройство системы отопления в полу представлено следующим образом.

Имеется котел, от которого через распределительный коллектор с регуляторами давления и насос. Вода подается в различные контура, разведенные по отдельным комнатам. Количество отводов коллектора равно количеству комнат в вашем доме. Каждая ветвь системы закольцовывается на коллекторе.

Если площадь небольшая, то насос может отсутствовать, так как он имеется внутри котла.

Довольно часто пол с подогревом оборудуется в частных домах совместно с обычными настенными батареями, которые располагаются под окнами. В таком случае отдельный насос для подкачки теплоносителя в пол должен быть в обязательном порядке.
