Простая схема монтажа электропроводки в частном доме

Схема электропроводки в частном доме: для чего?

Ответ на вопрос «Для чего нужна схема электрической проводки в частном доме» лежит на поверхности. Во-первых, необходимо составить перечень необходимых материалов и расходников. При наличии схемы не составит труда просчитать необходимую длину проводов различного сечения, требуемое число распределительных коробок, розеток, выключателей и определить места их разметки. Во-вторых, схема разводки электропроводки понадобится для того, чтобы определить точки расположения силовых элементов в проводке – это распредщит, приборы учета, автоматические выключатели, точки ввода питающих кабелей и пр.

Прокладка проводки и требований к ней

Первый и очень важный момент, о котором вы должны знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя штробить стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» Также согласно Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1) запрещено штробить несущие стены.

В этом случае рационально будет проводить проводку по имеющимся каналам, полу или под потолком (если планируется натяжной либо подвесной потолок). Первый и последний вариант более предпочтительный. Если электропроводка в квартире меняется и планируется обшить стены гипоскартоном, отличным решением будет прокладки проводки за гипсокартоном.

Важно! Штробить потолок в квартире категорически запрещено! Единственный вариант при котором можно делать штробы на потолке — это в первую очередь нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно проштробить, не задев монолит

Т.е. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам либо полу, а там уже сделать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который вы должны обратить внимание, если решили провести проводку в квартире своими руками — шумные работы разрешены с 9 утра до 7 вечера (кроме воскресных дней) при этом с 13 до 15 должен быть предусмотрен час тишины! Штробление относится к шумным работам и может не только вызвать гнев соседей, но и стать причиной наложения штрафа (от 1 до 5 тыс. рублей для физических лиц)

Возвратимся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны наружная оболочка кабеля снимается на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 10 до 15 см).

О том, как грамотно провести электропроводку в квартире, не нарушая правил, рассказывается на видео:

Расположение и установка крупных бытовых приборов и мебели

На начальном этапе при составлении схемы планировки помещения необходимо обратить свое внимание на особенности планировки помещения, грамотно распределить ориентировочное место положение мебели и необходимых электрических приборов.

Все должно быть расположено компактно и легко доступно, при этом не допустимо загромождение мест, где будут располагаться электрофурнитуры, так как туда должен быть свободный и открытый доступ для выключателей.

Итак, сперва понадобится составить план с указанием и нанесением туда всех оконных и дверных проемов, это необходимо сделать для того, чтобы можно было предварительно рассчитать необходимое количество проводки, фурнитуры и прочего.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Электропроводка своими руками – основные правила

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:

• необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
• монтируются они на уровне 60 – 150см от пола;
• открывающиеся двери не должны закрывать доступ;
• кабель подводят сверху;
• высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
• количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения);
• кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его);
• горизонтальные укладываются на расстоянии 5–10 сантиметров от перекрытий и карнизов и 15см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
• проводка не должна соприкасаться со строительными конструкциями из металла;
• применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

• наружного исполнения – простой в монтаже, но требующий места;
• внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

План и схема электропроводки в доме. Зачем они нужны?

Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:

Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.

Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.

Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.

Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.

Вот эти способы:

• Последовательный;
• Параллельный;
• Смешанный.

При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.

В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус  – при повреждении одного элемента, цепь отключается полностью.

Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.

При смешанном способе на одном участке цепи применяются оба типа соединений.

К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало

Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.

Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.

Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

Основные отличия современной проводки

В конце прошлого столетия нынешние домашние технологии совершили значительные прорывы. В дополнение к телевизорам, компьютерам, системам безопасности и видеокамерам для наблюдения, в доме теперь находятся мощные приборы и средства беспроводной связи. Из-за этого, хотя принцип действия оборудования не изменился, прокладка проводов стала более сложной.

Электропроводка

Трудности возникают с начальной стадии создания проекта. Чтобы правильно нарисовать схему электропроводки в доме, нужно заранее рассчитать мощность всех приборов-потребителей. В то же время необходимо учитывать и освещение на всей площади квартиры или дома.

Если не планировать расположение кабелей заранее, то впоследствии они будут тянуться вдоль пола или виснуть на поверхности стены. При хорошем раскладе их можно скрыть под плинтусом.

В дополнение к большому количеству более мощных современных устройств появилось еще одно отличие: совместно с сетью электропитания, всегда есть слаботочная система, которая уже давно включает в себя линии для подключения телефона, телевизора и компьютера к общей сети.

Обе системы (питания и слаботочная) не могут быть разделены, потому что все приборы питаются от 220 В.

Низковольтная цепь включает в себя три сети: компьютер, телефон и телевидение. Каждая из них имеет свои провода и вспомогательные устройства.

Число работающих в один момент времени приборов также стало больше. Если раньше было достаточно установить люстру в вестибюле, то теперь система освещения, используемая многими людьми, включает в себя прожекторы и освещение в дополнение к люстре.

Из-за увеличения мощности старые кабели больше не применяются, а размер распределительной платы значительно увеличился.

Схема подключения проводки

Схемы электропроводки в квартире

В самой квартире электропроводка может быть разведена по квартире, как угодно, но электроснабжение квартиры осуществляется по следующей схеме соединения:

В приведенных ниже схемах электропроводки квартир показаны наиболее часто используемые варианты электрообеспечения  квартир.

• Схемы электропроводки в квартире: схема электрощитка(электропитантие) стандартной малогабаритной квартиры при отсутствии защитного проводника PE в розеточеной электроцепи и электроцепи освещения(решение для старого жилого фонда).
• Схема электрощитка(электропитантие) квартиры с электроплитой ,защитным РЕ проводником и рекомендоваными  сечениями  медных проводов.
• Схема  электрощитка(электропитантие)  квартиры с газовой плитой,защитным PE проводникоми рекомендоваными сечениями медных проводов.
• Схема электрощитка(электропитантие) малогабаритной квартиры с защитным PE проводником.
• Схема электрощитка(электропитантие)  2-х комнатной квартиры с защитным PE проводником(снизу) и самой схемой электропроводки(сверху).

В конце части хочу привести визуальную схему электрики в квартире, которая мне понравилась своей наглядностью и правильностью. Также вы можете посмотреть другие схемы электропроводки квартир в статье : Схемы электропроводки квартир.

Подбор плана под жилую площадь

Схема проводки для частного дома, квартиры и дачи будет отличаться.

Схемы электропроводки в частном доме своими руками

Будущие монтажные схемы основаны на плане частного дома. Электрическая схема состоит из электрической и монтажной частей. Основные элементы схематично нарисованы «для себя».

Основными элементами этой сети являются:

• Провода.
• Розетки.
• Выключатели.
• Счетчики.
• Предохранители и реле.
• Распределительные коробки.
• Вход внешнего шнура питания.
• УЗО.
• Точки подключения для мощных приборов.
• Потолочное и настенное освещение.

Начало в схеме берется бытовой от электрических щитов, к которым подходят линии электропередачи (обычно по воздуху), которые подает одно- или трехфазный ток снаружи.

Проводка в частном доме

Схема разводки электропроводки в квартире с примерами

Проектирование электропроводки в квартире на самом деле ничем не отличается от той же работы, выполненной в частном доме. При разработке схем электропроводки в квартире следует учитывать те же правила и положения. Разница заключается только в том, что в большинстве современных квартир распределительный щит установлен на месте входа. Он оснащен счетчиками электроэнергии и необходимым модульным оборудованием: главными и фазовыми выключателями. Внутренние кабели в квартире также присутствуют, но в некоторых случаях должны быть заменены или установлены с нуля. Также в однокомнатной квартире весь процесс будет существенно более простым.

В старых многоэтажных зданиях этот вид работ необходим, если электропроводка не соответствует современным требованиям, а в новых постройках обычно продают квартиры без внутренней сети. Во всех этих случаях принципиальная схема проводов в квартире должна быть нарисована для последующей установки.

Электропроводка в квартире

Дачный дом

Конструкция провода для загородных домов также следует общим правилам. Однако, поскольку эти объекты недвижимости не являются постоянными резиденциями, разработка концепции внутреннего провода имеет свои нюансы, которые можно резюмировать следующим образом:

• Загородные дома обычно расположены за пределами города. Шнуры питания в этой области имеют свои особенности. По сути, они были отлажены десятилетия назад и не предназначены для текущих уровней нагрузки. В результате источник питания прерывается, а сетевое напряжение резко возрастает или падает. Включение регулятора напряжения и надежного быстродействующего автоматического выключателя в электрическую схему позволяет устранить негативные последствия, вызванные такими факторами.
• Другой характеристикой загородного дома, которую необходимо учитывать при составлении схемы электропроводки, является временное проживание владельца. В большинстве случаев коттедж используется летом, а зимой закрыт. В это время провода и контакты будут сильно окислены, что приведет к поломке проводки. Поэтому на летних виллах рекомендуется проектировать открытую проводку, поскольку ее легче ремонтировать в случае поломки.

Во всем остальном проект электропроводки для дачи не отличается от той же схемы для квартиры или особняка, но он намного проще из-за небольшого размера здания и небольшого количества приборов.

Укладка кабеля в загородном доме

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

1. Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

1. Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты

Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным

Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю

В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Прямоугольная

Квартиры с открытым дизайном – это идеальный вариант для проживания одного человека или семьи без детей. Чтобы обеспечить максимальное удобство, необходимо составить план расположения мебели, осветительных приборов и прокладки инженерных коммуникаций. Студии наиболее востребованы на рынке недвижимости, так как имеют множество преимуществ.

Однокомнатные квартиры прямоугольной формы – это:

1. Свободная архитектура.
2. Стандартная планировка.
3. Квартира-студия.

Достоинства и недостатки студий:

Достоинства	Недостатки
Обильное естественное освещение	Маленькая площадь
Нет внутренних перегородок	Отсутствие балкона
Монопространство	Сложный дизайн и архитектура
Подходящие акустические характеристики	Подходящие акустические характеристики
Облегченная уборка помещения	Наличие сквозняков, что требует монтажа дополнительной вентиляции
Выгодная аренда комнаты

Чтобы квартира-студия не только служила жильем, но и была при этом комфортной, в ее дизайне применяют самые современные технологии. Прежде всего, это зонирование, которое позволит без изолирования разделить одну комнату на несколько – рабочую, зону отдыха, приема и приготовления пищи и т.д.

Зона отдыха традиционно обустраивается рядом с окном, обеденная – около стены, спальню можно изолировать неполной перегородкой, как и ванную. Прихожую обозначают вешалкой, столиком, комодом для обуви, небольшим шкафом для верхней одежды.

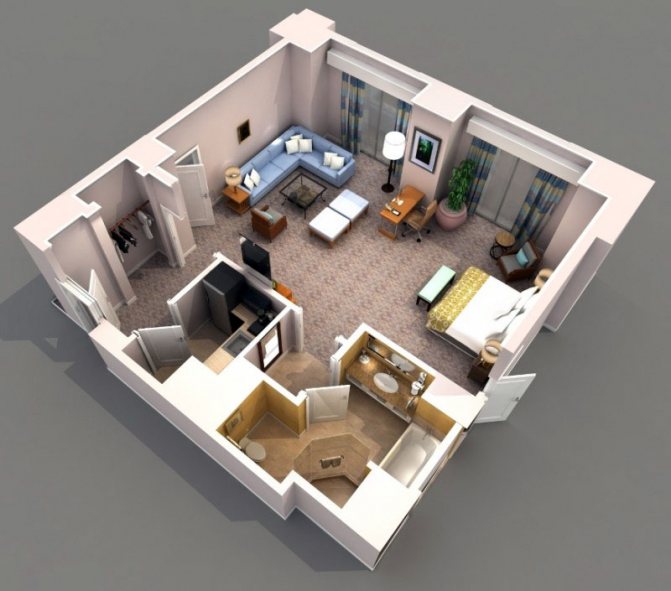

3-D визуализация однокомнатной прямоугольной квартиры-студии

Расчет электропроводки: с чего начать

Сначала все промеряем и посчитаем. Полученные цифры следует умножить на 1,15 или 15%. Это стандартный запас при технических расчетах.

Если вы не можете все промерить и надо знать «хотя бы примерно», то можете пользоваться простым приближением: площадь помещений (в квадратных метрах) умножается на 2! То есть для стандартной двухкомнатной квартиры общей площадью 50-53 м2 потребуется около 100 м кабеля. Как ни страшно это звучит. А уж если в бой вступает дизайнер, то готовьтесь умножать на 3, а иногда на 5. Обычно он сам все посчитает и «порадует» Вас.

А что если используется несколько типов проводов? Тут, к сожалению, имеется риск. Попробуйте брать из расчета 1:2. Одна часть на
, две части на электроснабжение. Если требуется проложить отдельный кабель до стиральной машины, кондиционера или электроплиты, то придется вымерять длины по конкретной траектории.

Автоматических выключателей сразу вагон брать не нужно. Эти вещи покупаются под конкретные задачи и их количество, как правило, всегда известно. Просто купите в меру вместительный электрощиток, чтобы наращивать номенклатуру по необходимости. Например, был куплен обычный
на одно место, то при желании можно установить дифференциальный на 2 места или УЗО.

Всего не учесть и не предусмотреть, но попытаться можно.

Тут все по максимуму.

1. Количество точек энергопотребления (розетки, выключатели и светильники):

На кухне — спаренные розетки во всех четырех углах плюс 2 колодки на 4-5 розеток в рабочей зоне для печек, соковыжималок, комбайнов, электрочайников и др. В ванной — 2 розетки (или 1 спаренная) под стиральную машину, фен, электробритву и др. В комнатах — спаренные розетки во всех четырех углах еще 2-3 розетки для фумигаторов, ночников, подзарядки различных гаджетов. Выключатели ставятся из расчета 1 выключатель на помещение, но если у вас квартира в двух уровнях, следовательно, с лестницей, или в помещении 2 двери и возле каждой вы хотите поставить выключатель, тогда вам понадобятся специальные выключатели и дополнительная электропроводка. Количество светильников на потолке и на стенах зависит от вашей фантазии, но как минимум по 1 на комнату (меньше не имеет смысла).

2. Длина
:

Посчитайте по плану общую длину проводов и умножьте полученный результат на 1.2. 1.2 — это поправочный коэффициент, учитывающий дополнительный расход провода при электромонтажных работах и возможные ошибки при расчетах. Есть более простой, но менее точный способ: площадь квартиры умножьте на 3. Например для стандартной 2комнатной квартиры площадью 50 м 2 необходимо 150 метров проводов.

3. Тип провода
:

Лучше использовать медный двухжильный провод с многопроволочными витыми жилами. Если при прокладке проводов вы будете использовать пластиковый гофрорукав, то достаточно купить провода с обычной изоляцией. Во всех остальных случаях лучше использовать провода с двойной изоляцией, или, говоря по-научному, электрокабели. Однако, если у вас в загашнике имеется алюминиевый двух или трехжильный провод с литыми жилами еще советского производства — можете его использовать, лишь бы крысы изоляцию не проели и сечения для ваших нужд хватило.

4. Сечение:

Тут все зависит от того, какая у вас будет максимальная нагрузка. В стандартном варианте основные потребители энергии — стиральная машина-автомат (мощность до 2,2 киловатт, сила тока до 10 ампер) и электрочайник (мощность до 2,2 киловатт, сила тока до 10 ампер), остальные стандартные электроприборы (кухонные комбайны, пылесосы, компьютеры, телевизоры, освещение) могут добавить до 3 киловатт, но если использовать теорию вероятности, то получится 1 киловатт. В сумме — 5.4 киловатта или 24 Ампера. Это значит, что для основной разводки вам подходит стандартный кабель с сечением жилы 2.5 мм. Для освещения (провода от комнатной распределительной коробки до светильника, между светильниками и от коробки до выключателя) достаточно кабеля сечением 0.5 — 0.75 мм 2 . Электроплиты с духовками потребляют до 10 киловатт. Кондиционеры добавят по 0.1 киловатт на каждый м 2 . Теплые полы — по 0.2 киловатта на каждый м 2 . Так что считайте, а определить необходимое вам сечение можно по таблице:
