Правильно составляем схему электропроводки в частном доме: монтаж своими руками!

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

• Выяснить максимальную мощность в электросети;
• Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

1. Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
2. С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
   • Нарезаем провода на нужные длины и делаем сечение;
   • Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

• Кабель прокладывается только под прямым углом;
• Провода не должны пересекаться;
• Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

• Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
• Розетки следует расположить на высоте 30 см от пола;
• Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

• Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
• Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
• Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
• Фиксируем надёжно распределительную коробку.
• Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
• Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
• Далее по принципу установки розеток, делаем выключатели.

Способы электромонтажа закрытой проводки

Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.

Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.

Рассмотрим один из примеров сооружения электропроводки в загородной даче:

Для установки выключателей и розеток желательно выбрать независимую от сруба неподвижную или малоподвижную стену, к примеру сооруженную из пенобетонных блоков или гипсокартона:

С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.

Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.

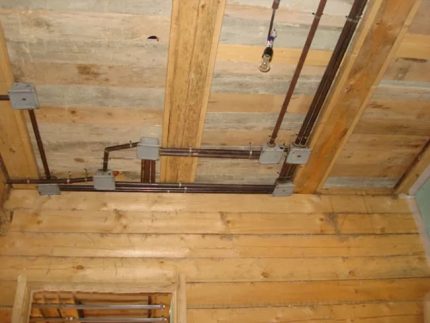

Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок

Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.

Основные этапы прокладки закрытой электропроводки:

1. Разметка трассы. Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
2. Подготовка стен и перекрытий. Она включает в себя выдалбливание штроб, высверливание отверстий.
3. Прокладка металлических труб. Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
4. Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
5. Установка распаечных коробок. В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
6. Электроизмерения. Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
7. Протяжка кабеля в трубы. Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
8. Установка розеток и выключателей. При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.

После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.

Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено (+)

Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие.

Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:
Сколько линий нужно проводить для комнаты?

Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

• Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
• Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
• Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
• Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Последовательность плана выполнения монтажных работ

Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. В первую очередь определится с источником питания, откуда провести электроэнергию на распределительный щит. Это может быть воздушная ЛЭП (линия электропередач), РП – распределительная подстанция, или другие варианты, возможные на участке. Выбирать надо оптимальный план, учитывая следующие факторы:

• расстояние до дома,
• условия прокладки воздушная линия или подземный кабель, от этого зависит марка кабеля, объем проводимых работ и стоимость,
• какие мощности для потребления может выделить вам организация, которой принадлежит ЛЭП или РП,
• сети, трехфазная с напряжением 380В или одна фаза на 220В.

Подключиться к сетям своими руками не получится, все условия обязательно согласовываются с энергетиками, должностными лицами организаций, на балансе которых находятся электросети, это предусмотрено проектом. Трехфазные сети редко используются для электроснабжения частных домов, рассмотрим классический вариант с одной фазой напряжением 220В.

Основные требования к электропроводке в частном доме

Проектирование проводки выполняют с учетом норм СНиП, ПУЭ.

К ним относятся такие требования:

1. Распределительный щиток с автоматом размещают на расстоянии 1,5-1,7 м от пола.
2. Кабели укладывают горизонтально или вертикально. Наличие скошенных линий недопустимо.
3. Провода отводят от распределительных коробок, розеток и защитных автоматов под прямым углом. То же правило касается поворотов линий. Размещать кабели по диагонали нельзя.
4. От проемов до проводов оставляют расстояние более 15 см.
5. Розетки монтируют на высоте 30-50 см от пола. Для выключателей это расстояние увеличивают до 80-90 см.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.
