Схема электропроводки в деревянном доме

Выбор кабеля и комплектующих

Перед началом работ нужно определить тип кабеля к каждому подключению. Обычно это требует проведения сложных расчетов. Справиться с выбором без особых трудностей помогут данные из специальных таблиц. Они содержат информацию о соотношении нагрузки с сечением кабеля. Таблицы можно найти в электротехнических справочниках. Порядок выбора:

1. Из описания электроприбора, его технического паспорта выбирают данные о потребляемой мощности.
2. Учитывая необходимое напряжение (220, 380 В), материал (медь, алюминий), по таблицам определяют сечение жилы каждой группы.
3. Чтобы подобрать вводной кабель, потребуется просуммировать мощность всех приборов.

Пример правильного выбора кабеля

Разберемся на примере. Если группа освещения потребляет ток 19 А, то при напряжении 220 В понадобится медная жила сечением 1,5 мм, алюминиевая – 2,5 мм. Для электромонтажа в деревянном доме рекомендуют медную проводку. Она удобна, надежна, имеет дополнительную изоляцию. Алюминий – мягкий металл, легко ломается при изгибе.

Розетки, выключатели подбирают с учетом силы тока, типа установки (скрытая, открытая), количества клавиш, особенностей мест подключения. Если предполагается использовать одновременно несколько расположенных рядом электроприборов, лучше сразу запланировать розеточную группу. Тогда не придется пользоваться «тройниками».

Важнейшим элементом электросети является вводной автомат. Для 3-х фазной сети используют 3-х полюсной выключатель. Чаще встречается однофазное подключение, для которого достаточно одно или 2-х полюсного выключателя.

Вводной автомат подбирают по номинальному значению. Оно должно быть таким, чтобы максимальная нагрузка вызывала разрыв цепи, но не провоцировала короткое замыкание.

Подбор автомата для однофазной сети:

• Рассчитать сумму мощностей всех потребителей.
• Рассчитать максимально возможную силу тока (мощность разделить на напряжение сети и на косинус угла Фи). Косинус принимают равным 0,8-1. Результат увеличивают на 10%. Полученное значение показывает силу тока, при которой должен сработать автомат. Для стандартного строения достаточно автомата на 25 А.
• Определить тип автомата (B, C, D). Он показывает чувствительность прибора, то есть время срабатывания. Показатель зависит от минимального значения тока короткого замыкания. Для монтажа электропроводки в деревянном доме подойдут выключатели типа «С». Они отлично справляются со смешанной нагрузкой жилых зданий.

Сразу после счетчика устанавливают автомат. После него подключают выключатели отдельных групп потребителей. Их располагают на одном щитке. Затем от них разводят проводку, руководствуясь ранее составленной схемой.

Основной и вводный кабеля, автоматический выключатель

При выборе кабеля для скрытой проводки в деревянном доме нужно учесть, что он бывает двух типов — общий (идет по зданию) и вводной (до автомата). Рассмотрим особенности для каждого варианта.

Основная разводка

Общий кабель подбирается с учетом нагрузок в помещении. При выборе нужно знать максимальную мощность (ток) электрического оборудования.

Так, при использовании кабельной продукции с медными жилами для сечения 1,5 мм. кв. номинальный ток равен 19 А (для напряжения 220 В и 4,1 кВ). При сечении 2,5 кв. мм. медная проводка выдерживает 27 А (5,9 кВт).

В редких случаях может потребоваться монтаж провода на 4 «квадрата». В этом случае номинальный ток равен 38 А, а мощность 8,3 кВт. При выборе сечения учитывается паспортная мощностью каждого электроприбора.

Наиболее востребованный тип кабеля для скрытой проводки — NYM (его особенности описаны выше)

Преимущества состоят в плотности, удобстве монтажа и наличии добавочной изоляции, что важно для деревянных домов

Минус — боязнь сильных изгибов, что может привести к повреждению. При подведении к розеткам применяется кабельная продукция с тремя жилами, что защищает от поражения электрическим током. Заземление также необходимо при использовании мощных прожекторов на территории участка.

Ввод

При выборе вводного кабеля также учитывается мощность электроприемников. Эти параметры суммируются и определяется итоговый показатель, используемый при выборе сечения.

При замене скрытой проводки в деревянном доме нельзя забывать об обновлении вводного кабеля. Если сечения недостаточно, возрастает риск воспламенения дома.

При невозможности замены вводного кабеля своими руками нужно привлечь к работе специалистов. Как правило, работа выполняется при монтаже счетчика и его опломбировке.

Автоматический выключатель

Ошибка в выборе автоматических выключателей (АВ) также чревата последствиями. При покупке изделия нужно пройти два этапа:

1. Определение суммы мощностей электрического оборудования и расчет параметра предельного тока. Для получения нужного показателя (I) суммарная мощность делится на напряжение и косинус «фи» (0,8). К вычисленной цифре применятся поправочный коэффициент, равный 1,1. После выполнения расчета на руках максимальный параметр срабатывания автоматического выключателя. Как правило, АВ с номинальным током 25А хватает для небольшого деревянного дома.
2. Выбор вида автоматического выключателя. Здесь потребуется нижний порог тока КЗ. Для определения тока в 1-фазной цепи 220В необходимо 3260 умножить на сечение провода (кв. мм,), а полученное число разделить на длину кабельного изделия. Формула применяется для расчета наиболее длинного участка с минимальным сечением проводника.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Отношение тока КЗ и номинального I указывает на характеристику АВ. Оптимальное решение для скрытой проводки и деревянного дома — покупка автомата с характеристикой С.

Аппарат хорошо справляется с работой в цепях с разными электрическими потребителями.

Важный момент — число полюсов. Если в доме используется трехфазная разводка, применяется трехполюсный АВ, а для однофазной, соответственно, 1-полюсный выключатель.

Место монтажа вводного АВ — после счетчика электроэнергии. Все автоматы, в том числе питающие силовую и осветительную группы, устанавливаются в щитке на DIN-рейке (на автоматических выключателя предусмотрено специальное крепление). После установки АВ делается разводка по помещению.

При выборе вводного автомата нужно ориентироваться на максимальный ток, чтобы отсечка или тепловой элемент не срабатывали от рабочего I нагрузки.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Основные требования к электропроводке в деревянном доме

Сухая статистика говорит о том, что большая часть возгораний, которые возникают в домах, построенных из дерева, прямо связаны с неправильным выполнением работ по обустройству электрической проводки или ее неверной эксплуатацией.

выбор силовых кабелей

Главное требование – это правильный выбор силовых кабелей. Они должны не только выдерживать требуемые нагрузки, но и иметь как минимум запас 30% запас прочности.

Кабели должны быть защищены специальной оболочкой, которая изготовлена из негорючих материалов и способна противостоять различным механическим воздействиям.

Электрическая сеть должна быть максимально спрятана, но вместе с тем все соединения должны быть доступны. Это необходимо для того, что бы при необходимости, можно было выполнить осмотр или мелкий ремонт.

Кроме этого, при монтаже электрической сети надо обязательно учитывать методы соединения проводов из алюминия и меди. Требования к проводке говорят и том, что необходимо устанавливать УЗО. Это устройство будет отключать подачу электричества в случае возникновения нагрузки.

Еще одно требование гласит о том, что для потребителей с высокой мощностью необходимо обустроить отдельную ветку. Она понадобится для подключения стиральной или посудомоечной машины, электрического духового шкафа и пр.

Монтаж электрической проводки в доме, построенном из древесины, должна быть выполнен в специальных гофрированных рукавах, которые можно приобрести в магазинах, которые продают кабели, провода и пр. Эти рукава подбирают под провода исходя из их назначения. Например, провода, используемые в бытовых целях, могут быть уложены в гофрированные рукава, выполненные из полимерных материалов.

Способы размещения проводки

В деревянных сооружениях проводка может быть сделана открытым или закрытым способом. Под этим понимается внешний вид электропроводки. Проводку можно прокладывать в плинтусах с кабель каналом, коробах, трубах ПВХ и металлических.

Наиболее безопасным считается открытая электропроводка. Она же потребует и меньших вложений. Провода протягиваются по поверхности стен и потолка. Часто их прячут в короба из самозатухающих материалов или оформляют в виде ретро (кабель переплетают косичкой).

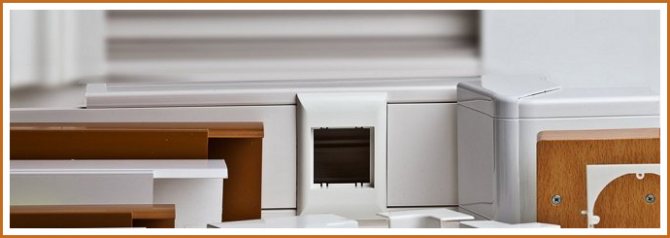

Сегодня короба представлены в различных размерах и расцветках, которые легко подобрать под интерьер комнат. Лучше остановить свой выбор на коробах с толстыми стенками и одним замком. Они послужат дольше, чем короба с двумя фиксаторами. Короб, крышка которого легко снимается, крепится саморезами через каждые полметра. При таком способе прокладки используются розетки и выключатели, навешивающиеся на стену. Кабель укладывается в короб с запасом, если позволяет место.

Скрытая проводка более затратная и её установка желательно должна быть продумана ещё на этапе строительства дома. Большинство из-за эстетических соображений выбирают именно её. При таком виде работ кабели укладываются в металлические трубы. Идеальными считаются медные трубы. Они дороже стальных, но с ними легче работать. Полностью нужно исключить давление и механическое воздействие на кабель. Следует учитывать, что это может произойти, так как деревянный дом со временем дает усадку. Протяжка проводов сквозь деревянные стены делается только через металлические трубы (проходные гильзы). Гофрированные трубы не подходят, так как легко повреждаются. Стены просверливаются, и гильзы в отверстия вставляются так, чтобы их края немного выступали над стеной. На гильзы надеваются пластиковые насадки, они защищают провода от повреждений. Затем выступающие концы гильзы помещают в короба.

Диаметр труб для кабелей выбирается с учетом, что после протаскивания проводов в нём должно остаться место ещё на столько же.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=K2NxVMMwf9o&feature»]

Важно! Гильзы из металла помешают возгоранию при замыкании

При любом виде монтажа проводки ряд работ проводятся одинаково

• Рекомендуется начинать протяжку от розеток до щитка, используя провод с сечением 2,5. Провод с сечением 1,5 протягивается от выключателей и осветительных приборов к распределительным коробкам.
• Для скручивания проводов в коробках сначала необходимо срезать слой изоляции на 0,8 см и зачистить жилы. Жилы скручиваются друг с другом и изолируются или зажимами или изолентой. Лучше скручивать пассатижами, так более надёжен будет контакт.
• При установке розеток и выключателей в деревянном доме следует думать о пожаробезопасности. Поэтому обязательно на месте где будут они размещаться, устанавливают металлические пластины. На глазомер лучше не полагаться при такой работе, лучше воспользоваться уровнем.
• Розетки монтируются на небольшом расстоянии от приборов, которые будут к ним подключены. На кухне делаются розетки для каждого вида бытовой техники.
• В каждой комнате устанавливается минимум одна распаячная коробка. Но и много их быть не должно. Ведь каждая коробка это нарушение целостности цепи. Коробки должны быть легкодоступными.
• Свести к минимуму количество поворотов и изгибов кабеля.

Важно! Скрывать распределительные коробки нельзя

Ввод электропроводки в работу и тестирование сети

Когда проводка электричества в дом завершена проводят её проверку. Перед началом тестирования следует убедиться, что все бытовые и осветительные приборы отключены от сети. После включения вводного автомата электропитание подаётся на каждую линию. В случае, когда проблем не выявилось, подключаются все выводы для освещения. Отвёрткой с индикатором проводят проверку фаз, отсутствия напряжения на нулевом проводе и заземлении в розетках. Если всё исправно, то, после отключения автомата, необходимо протянуть все контакты.

Если вы уверены, что лучшая электропроводка — это та, которая сделана собственными руками,  помните:

• — то какой кабель выбрать зависит от заявленной мощности приборов
• — не стоит экономить на материалах. Выбирайте продукцию тех производителей, которые хорошо зарекомендовали себя на рынке
• -.минимум спаек и скруток, максимум цельного провода от защитного автомата до точки назначения.

Технические условия для скрытой проводки

Скрытая электропроводка будет нормально работать в течение длительного времени, при условии правильного выполнения электромонтажных работ. Всем известно, что большинство пожаров на деревянных объектах происходят из-за неграмотного монтажа и желания сэкономить. Скрытая проводка в деревянном доме всегда обходится намного дороже открытого варианта. Поэтому, если денежных средств недостаточно, лучше остановиться на сетях, расположенных снаружи.

На практике применяется лишь несколько способов скрытого монтажа, которые соответствуют всем необходимым требованиям. Прежде всего, должна обеспечиваться пожарная безопасность, поэтому для прокладки используются только негорючие материалы, способные локализовать возгорание. В таких вопросах не следует выдвигать на первый план дизайн и эстетику в ущерб качеству прокладываемых линий.
Требования к скрытой проводке в деревянных домах:

• Если для прокладки используются пластиковые или металлические гофрированные трубы, они должны изолироваться от горючих материалов. Между ними укладываются негорючие вещества, обладающие низкой теплопроводностью. Чаще всего, для изоляции применяется бетон, алебастр или цементная штукатурка. Толщина защитного слоя рассчитывается исходя из мощности кабеля или провода. Это связано с тем, что пропитка дерева негорючими смесями не защищает при электрической дуге короткого замыкания, имеющей высокую температуру.
• Наиболее подходящим материалом, обеспечивающим надежную прокладку проводов, служат трубы и короба из металла и стали. Для их соединения используются болты или сварка. Для всей системы труб устраивается заземление. Самыми технологичными считаются медные трубы. Они могут изгибаться во всех направлениях, без использования специальных приспособлений, что позволяет укладывать разветвленные схемы повышенной сложности.
• Трасса для будущих линий размечается с минимальными изгибами и поворотами. Если возникают сложности с протягиванием кабеля, то в местах повышенной сложности монтируются монтажные коробки из меди или стали. Их не следует устанавливать в избыточном количестве, поскольку лишние звенья способны лишь ослабить общую цепь. Для обеспечения свободного доступа для контроля и обслуживания сети, коробки не должны закрываться какими-либо декоративными покрытиями, панелями и прочими конструктивными элементами.
• Монтажные трубопроводы устанавливаются на такую глубину, чтобы не возникло нарушений прочности и несущих характеристик деревянных перекрытий и стен. Расчет расположения и количества всех элементов происходит с учетом возможности замены поврежденных проводов без необходимости разбирать деревянные конструкции.
• Выбор металлической трубы происходит в соответствии с характеристиками и свойствами кабеля. При прокладке в трубе провод не должен занимать свыше 40% внутреннего пространства трубы, что дает возможность легко протягивать его по всей длине участка. В одном трубопроводе можно прокладывать сразу несколько кабелей, при условии соответствия их суммарного сечения диаметру трубы в размере тех же 40%. Величина сечения провода определяется его наружным диаметром, вместе с изоляцией. Толщина стенок труб также выбирается в соответствии с сечением кабеля.
• Перед тем как протягивать провод, необходимо замерить сопротивление изоляции. Таким образом, проверяется его состояние и соответствие техническим условиям проекта. Такая проверка необходима, чтобы выявить возможные нарушения изоляции во время транспортировки, хранения и подготовительных работ.
• Для протягивания проводов используются пластиковые торцевые втулки, чтобы исключить повреждение изоляции об острые края трубопроводов. После завершения укладки электропроводки проводится повторный замер изоляции.
