Электрика в деревянном доме: схемы + монтажные инструкции

Основные требования к электропроводке в деревянном доме

Своды правил ПУЭ и СНиП разрабатываются специалистами в области безопасности. Это не каприз кабинетного чиновника, а перечень необходимых норм, соблюдение которых максимально приближает уровень «беспечности» к желаемому. Можно сказать, что сама жизнь пишет эти сухие главы, за которыми подчас скрыты человеческие трагедии.

Основной причиной возгораний в деревянных постройках является короткое замыкание электропроводки

Статистические данные о пожарах, к сожалению, не оставляют сомнений в том, что деревянное строительство всегда находится на передовой линии риска возгорания. Однако если вспомнить, что сотни (а может, и тысячи) лет наши предки жили именно в деревянных срубах, есть надежда, что всё возможно, нужно лишь грамотно разобраться с проводкой. Ведь именно она в подавляющем большинстве случаев становится причиной возгорания.

Основные требования, содержащиеся в ПУЭ и ГОСТах, сводятся к следующему:

• Расчёт проводки должен производиться с запасом до 30%. Это касается в первую очередь подбора площади поперечного сечения проводов, так как именно от этого зависит степень нагрева изоляции и вероятность короткого замыкания во время эксплуатации. Чтобы охватить всю картину электрификации в целом, необходимо подготовить рабочий проект с подробной схемой и спецификацией разводки электричества, а по окончании работ пройти сертификацию и получить паспорт проводки.
• Качество выполнения соединений не должно допускать ни малейшей возможности поражения жителей дома электрическим током.
• Нагревание и возгорание кабелей недопустимо, так как это с большой вероятностью приведёт к поджогу всего дома. Возможность коротких замыканий должна быть полностью исключена.

Существенным препятствием, затрудняющим самостоятельное проведение работ по установке проводки в деревянном доме, является отсутствие единого документа, регулирующего монтаж. Основные регламенты рассредоточены в нормативных документах ГОСТ и СНиП и не систематизированы. Поэтому при составлении проекта лучше обратиться к профильной организации, имеющей лицензию на такого рода деятельность.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

• Деформация проводки на микроуровне.
• Температурные перепады.
• Повышение и понижение влажности воздуха.
• Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам. В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания. В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
3. Электрокабель.
4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
6. Счётчик.
7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены

В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв

м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.	Провод из меди	Провод из алюминия
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
0,75	8,0	1,8	—	—
1,0	9,0	2,0	—	—
1,2	—	—	8,0	1,8
1,5	12,0	2,6	—	—
2,0	—	—	12,0	2,6
2,5	20,0	4,4	16,0	3,5
4,0	25,0	5,5	20,0	4,4
6,0	32,0	7,0	25,0	5,5
10,0	50,0	11,0	40,0	8,8
16,0	65,0	14,3	50,0	11,0
25,0	95,0	21,0	70,0	15,4

Для деревянного дома подходит трехжильный медный кабель ВВГ

При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Монтаж электросчётчика

Согласно требованиям органов энергонадзора, электросчётчики в частных домах должны устанавливаться в местах с возможностью постоянного доступа контролирующих лиц. Следовательно, щиток приходится монтировать снаружи, где размещённые в нём комплектующие оказываются под воздействием погодных условий. С учётом этого, в частном доме устанавливаются два распределительных щитка:

• наружный – для размещения электросчётчика и необходимого минимума дополнительных устройств (за счёт энергоснабжающей компании);
• внутренний – расположен в доме, подключен к внешнему щиту, укомплектован оборудованием, необходимым для безопасного и удобного управления системой электроснабжения жилья (за счёт владельца строения).

Альтернативная технология

Однако, в странах запада создан другой подход к монтажу и эксплуатации скрытой электропроводки для деревянных зданий. Он позволил значительно сократить строительные издержки и пожарную опасность на базе комплексного решения трех вопросов:

1. Повышения оперативной работы пожарных служб на государственном уровне.
2. Проведении периодических освидетельствований работающей электропроводки частных зданий инспекторами энергетических предприятий специальными приборами — тепловизорами.

Обязательным применением специальных модулей в вводном щите здания — устройств дуговой защиты.

Эта же система начинает появляться в нашей стране. Отечественные производители стали выпускать модули многофункциональной защиты типа УЗМ-51.

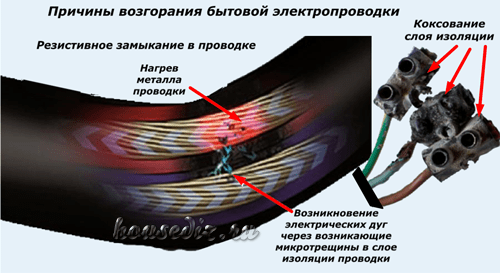

Они выявляют момент возникновения неисправности изоляции по появлению микродуг через нее.

При этом фиксируют отклонение форм синусоидального сигнала от идеальной гармоники.

Микропроцессор защиты постоянно отслеживает этот процесс и на основе подготовленного алгоритма отключает питания с опасного участка по уставкам времени.

Защита УЗМ-51 не заменяет автоматические выключатели, УЗО и другие модули. Она просто дополняет их возможности, одновременно блокируя пользование неисправной электропроводкой при малейших нарушениях изоляции в ней.

Компания Меандр рассказывает о работе подобной защиты в своем видеоролике.

Полезные товары

• Электропаяльник с регулируемой температурой
• Стержень-губка для чистки от ржавчины
• Герметичная бутылочка для воды 550ml

Полезные сервисы и программы

• Курсы по дизайну
• Товары для ремонта с доставкой по России
• Онлайн изучение английского языка с репетитором или самостоятельно

Вводный автовыключатель, его подключение, монтаж распределительного щитка и электросчётчика

Установка вводного автовыключателя, как правило, производится после счётчика. Затем в распределительный щиток устанавливают устройство защитного отключения и вводной автомат. Далее необходимо заземлить щиток и сделать монтаж, полагаясь на схему.

Выбор вводного кабеля осуществляется из предельной мощности всего имеющегося электрического оборудования. Функция вводного автоматического выключателя заключается в резервировании групповых автоматов и обесточивания дома при неисправностях в электропроводке.

Проводка в доме зависит также и от фазы сети. Для этого используют одно-, двух- или трёхполюсные автоматические выключатели. То же самое и с электросчётчиками. Они бывают двух видов: одно- и трёхфазные. В свою очередь, трёхфазные счётчики делятся на четыре типа включения: прямое, косвенное и полукосвенное.

Также существует счётчик учёта реактивной энергии. Изначальная схема должна содержать эту информацию. Счётчик электроэнергии устанавливается в специальный щиток. В частном доме он обычно располагается на высоте 1,5-1,7м для более удобного доступа.

Желательно определить дату изготовления счётчика, которая не должна быть старше одного или двух лет (для одно- или трёхфазного счётчика соответственно). Также рекомендуется иметь расцепитель, помещённый в специальный опломбированный корпус. Такой электромонтаж даст возможность провести полное отключение оборудования от сети.

Технические условия для скрытой проводки

Скрытая электропроводка будет нормально работать в течение длительного времени, при условии правильного выполнения электромонтажных работ. Всем известно, что большинство пожаров на деревянных объектах происходят из-за неграмотного монтажа и желания сэкономить. Скрытая проводка в деревянном доме всегда обходится намного дороже открытого варианта. Поэтому, если денежных средств недостаточно, лучше остановиться на сетях, расположенных снаружи.

На практике применяется лишь несколько способов скрытого монтажа, которые соответствуют всем необходимым требованиям. Прежде всего, должна обеспечиваться пожарная безопасность, поэтому для прокладки используются только негорючие материалы, способные локализовать возгорание. В таких вопросах не следует выдвигать на первый план дизайн и эстетику в ущерб качеству прокладываемых линий.
Требования к скрытой проводке в деревянных домах:

• Если для прокладки используются пластиковые или металлические гофрированные трубы, они должны изолироваться от горючих материалов. Между ними укладываются негорючие вещества, обладающие низкой теплопроводностью. Чаще всего, для изоляции применяется бетон, алебастр или цементная штукатурка. Толщина защитного слоя рассчитывается исходя из мощности кабеля или провода. Это связано с тем, что пропитка дерева негорючими смесями не защищает при электрической дуге короткого замыкания, имеющей высокую температуру.
• Наиболее подходящим материалом, обеспечивающим надежную прокладку проводов, служат трубы и короба из металла и стали. Для их соединения используются болты или сварка. Для всей системы труб устраивается заземление. Самыми технологичными считаются медные трубы. Они могут изгибаться во всех направлениях, без использования специальных приспособлений, что позволяет укладывать разветвленные схемы повышенной сложности.
• Трасса для будущих линий размечается с минимальными изгибами и поворотами. Если возникают сложности с протягиванием кабеля, то в местах повышенной сложности монтируются монтажные коробки из меди или стали. Их не следует устанавливать в избыточном количестве, поскольку лишние звенья способны лишь ослабить общую цепь. Для обеспечения свободного доступа для контроля и обслуживания сети, коробки не должны закрываться какими-либо декоративными покрытиями, панелями и прочими конструктивными элементами.
• Монтажные трубопроводы устанавливаются на такую глубину, чтобы не возникло нарушений прочности и несущих характеристик деревянных перекрытий и стен. Расчет расположения и количества всех элементов происходит с учетом возможности замены поврежденных проводов без необходимости разбирать деревянные конструкции.
• Выбор металлической трубы происходит в соответствии с характеристиками и свойствами кабеля. При прокладке в трубе провод не должен занимать свыше 40% внутреннего пространства трубы, что дает возможность легко протягивать его по всей длине участка. В одном трубопроводе можно прокладывать сразу несколько кабелей, при условии соответствия их суммарного сечения диаметру трубы в размере тех же 40%. Величина сечения провода определяется его наружным диаметром, вместе с изоляцией. Толщина стенок труб также выбирается в соответствии с сечением кабеля.
• Перед тем как протягивать провод, необходимо замерить сопротивление изоляции. Таким образом, проверяется его состояние и соответствие техническим условиям проекта. Такая проверка необходима, чтобы выявить возможные нарушения изоляции во время транспортировки, хранения и подготовительных работ.
• Для протягивания проводов используются пластиковые торцевые втулки, чтобы исключить повреждение изоляции об острые края трубопроводов. После завершения укладки электропроводки проводится повторный замер изоляции.

Детали разработки схемы электромонтажных работ в деревянном доме

Детальный расчет мощности электрического оборудования является залогом грамотно составленного проекта. Такой проект основывается на следующих моментах:

• составление чертежа дома с указанием точек приборов освещения, розеток и электрического оборудования (электроплиты, вентиляционные системы и т. д.);
• расположение мест локализации электрооборудования, определенное с учетом потребляемой мощности;
• создание блоков для обеспечения освещения. В домах небольших габаритов достаточно одного блока;
• создание отдельного блока для контроля за уличным освещением. Уличное освещение рекомендуется монтировать на отдельный автомат, так как это обеспечивает возможность обесточивания дома на период отсутствия хозяев дома;
• бытовые приборы (электрические котлы, водонагреватели, электроплиты), требующие большой мощности электричества, подключаются через специальный автомат. При монтаже этих устройств нужно предусмотреть использование специальных кабелей, которые прокладываются отдельно;
• для расчета мощности нужно выписать все используемые приборы, после чего проводят выбор автоматов для выключения.

Подготавливаем проект проводки: учитываем важные моменты

Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.

Выполняем план проводки

Разработка плана проводки производится в несколько шагов:

• Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники  и прочие приборы, которым необходим подвод электричества.
• На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
• Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
• В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.

Так будет выглядеть примерный план электропроводки в деревянном доме

Определяем мощность электроприборов

В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств  на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.

Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.

Таблица мощности некоторых приборов

Выбираем оптимальный кабель: материал и сечение

Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.

Таблица соотношения мощности и сечения

Калькулятор расчета сечения кабеля по мощности и длине

Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.

Правильно подобранный кабель исключает возможность возгорания

Выбираем вводный автомат

Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.

Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.

От вида проводки будет зависеть тип выключателя

Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.

Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.

Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.

Оптимально подобранный автомат будет справляться за различными рода нагрузками

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме составление схемы электропроводки можно сделать своими силами. Для этого нужен план дома с размещением мебели, оборудования, электроприборов, обозначением розеток и выключателей. Отмечается место установки распределительного щитка и прохождения кабельных линий.

Указывается расположение распределительных коробок, просчитывается максимальная мощность потребления энергии всеми приборами, общее количество автоматов и номинальная нагрузка на вводной автомат.

Выбор кабеля

После составления электрической схемы нужно определиться, каким проводом делать проводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежней. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем медного, и он ломкий при перегибах. Более подходящим материалом является медь, провода из которой выдерживают температуры от -50 до +50 °С.

Определившись, какой кабель лучше для проводки в доме, можно перейти к выбору его марки. Для деревянных конструкций больше подойдет медный негорючий провод ВВГ с цельными жилами и пониженным дымовыделением. Он обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

Планируя, как провести проводку в доме, нужно помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Выбор устройств и автоматики для распределительного щитка

Цель подбора устройств автоматической защиты — безопасность сети и оборудования при аварийных ситуациях. Каждое устройство имеет свое назначение. Все устройства располагают в распределительном щитке.

Автоматические выключатели защищают от перегрузки напряжения и короткого замыкания.

Устройства защитного отключения (УЗО) — от возникновения пожара и поражения током.

Реле напряжения — от перепадов нагрузки, влияющих на работу приборов.

Дифференциальные автоматы сочетают функции автоматического выключателя и УЗО и экономят место при установке в щитке.

Комплексное использование этих устройств гарантирует надежную работу приборов и безопасность находящихся в помещении людей.

Установочные схемы

Современные нормы по обеспечению частного дома электрической энергией гласят: если в здании не установлен трансформатор (преобразователь электроэнергии), то общая потребляемая мощность бытовых приборов не должна превышать 15 киловатт в сутки. Как вычислить данный показатель? Сложить все показатели мощности приборов, которые установлены в жилище. Получилась цифра более 15 киловатт? Приобретите трансформатор. Стоит от 500 до 5 тысяч рублей. Выбирайте продукцию проверенных производителей: OSRAM, Yourled, Toroidal, Eglo.

Трансформатор для проводки в деревянном доме преобразовывает электроэнергию и перераспределяет напряжение. Устанавливают его, если все электроприборы в здании потребляют более 15 киловатт в сутки

Схема проводки в доме должна быть разработана с учетом всех розеток, выключателей в помещениях. Освещение «питается» от одних групп кабелей, мощные электроприборы – от других.

Учтите, что:

• счетчики и автоматы для ввода данных необходимо размещать снаружи здания, чтобы показания могли считывать сотрудники ресурсоснабжающей организации;
• щиток, счетчик, автомат должны быть защищены от попадания пыли, грязи, воды;
• защитный корпус для счетчика и щитка должен быть изготовлен из металла;
• предусмотрите УЗО, чтобы спасти электрооборудование от поломок.

Для расчета общей потребляемой мощности воспользуйтесь следующей таблицей:

Электроприбор	Мощность в ваттах
Телевизор	200
Пылесос	1000
Холодильник	400
Стиральная машинка	700
Компьютер	550
Настольная лампа	120
Электрическая плита	2500
Утюг	1000
Фен	1000
Чайник, работающий от электричества	1200
Микроволновка	1800
Духовка	1200
Обогреватель	1400

Помните, что в одном киловатте – 1000 ватт. Расчет общей мощности поможет понять, нужен ли в доме трансформатор или можно обойтись без него.

Важно: в таблице даны лишь средние значения. Чтобы сделать точный расчет, придется отыскать паспорта от электроприборов, где указано, какую мощность они потребляют за сутки. Теперь составьте технический план обеспечения дома электроэнергией

Он должен включать такие пункты:

Теперь составьте технический план обеспечения дома электроэнергией. Он должен включать такие пункты:

• места фиксации розеток, выключателей, светильников, бытовых приборов, которые включены в сеть постоянно (телевизор, плита, вытяжка);
• выбирайте кабель с тремя жилами. Он обеспечит напряжение в сети в 220 вольт. Для такого провода нужно смонтировать розетки с заземлением и выключатели с двумя кнопками (клавишами);
• в помещениях монтируют распределительные коробки. Внутри идет соединение кабелей между собой;
• на схеме необходимо отразить мощность каждого электрического прибора, который будет работать в здании;
• в плане нужно отметить расстояние проводки от окон, дверей, пола и потолка. В случае проведения ремонтных работ в будущем этот план поможет избежать повреждения электропроводки;
• поворачивать провода можно только на 90 градусов – не больше и не меньше (нарисуйте это на схеме).

Проводку в деревянном доме можно поворачивать на 90 градусов, не больше и не меньше. Заломы или большие изгибы спровоцируют короткое замыкание
