Как заменить электропроводку в частном доме и что для этого нужно

Подготовка материалов

При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

Виды кабеля для электропроводки

Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

Схема размещения электроприборов в зале

Материалы и инструменты

Перед тем как поменять проводку необходимо определиться с методом проведения работ. Чаще всего в такой ситуации мелочиться не следует – нужно просто взять и проложить проводку по-новому, с установкой нормального распределительного щитка с автоматическими выключателями на каждую комнату, блоком защиты и конечно нормальным рабочим заземлением.

Монтаж проводки в частном доме

Перед тем как поменять проводку в квартире своими руками, рекомендуется изучить опыт тех, кто уже сталкивался с подобной проблемой и возможно прислушаться к их советам, а еще узнать у соседей работают ли у них все розетки и выключатели. Вполне возможно, что именно из этой квартиры из-за экономии провода была запитана еще одна розетка у соседей.

Наверняка при работе понадобятся:

• новый электрощит
• автоматы отключения разного номинала
• провод для розеток и для освещения
• розетки, выключатели и монтажные коробки
• гофрированная пластиковая труба или наружный пластиковый короб
• изоляционная лента

Из инструментов потребуется:

• тестер (можно два!)
• прибор определения скрытой проводки (возможно через квартиру идут и другие провода)
• кусачки
• пассатижи

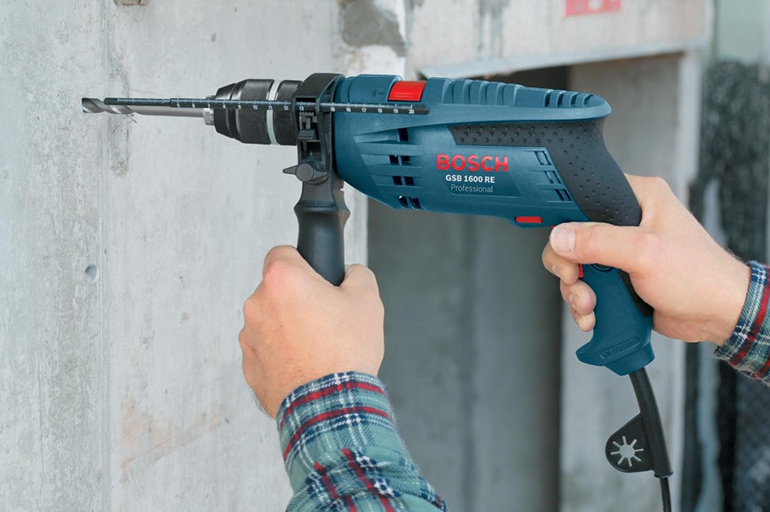

• перфоратор
• дрель
• штроборез или болгарка с дисками для резки камня

Демонтаж старой линии

Приступать к демонтажу старой линии можно только после того, как будет окончательно проведено отключение напряжения. Но кроме этого рекомендуется проверить не только напряжение на розетке или выключателе, но и на всех выводах в распределительных коробках и даже убедится что линия отключена от счетчика.

В домах новой постройки все линии прокладываются в защитной оболочке, поэтому перед тем, как вытаскивать провод рекомендуется к нему примотать новый кабель. Так, чтобы вытаскивая старый, новый провод завести в канал.

Прокладка новой

Для прокладки новой линии возможны два варианта. Более дорогой, когда нужно штробить стены и прокладывать провод по-новому, и более простой проложить проводку по стене в пластиковых каналах.

И в первом, и во втором вариантах, прокладка проводится в соответствии с планом и схемой прокладки, когда выдерживаются все расстояния и провода прокладываются строго вертикально и горизонтально.

Замена проводки без штробления

О том, как поменять проводку в квартире без штробления, можно детально узнать практически в любом магазине электротоваров, где не только расскажут как это сделать, но и подберут необходимую фурнитуру для прокладки кабеля и в пластиковых каналах или в плинтусах на полу.

Подключение к щитку

После проведения всех монтажных работ и проверки изоляции всех соединений проводов, когда наступает необходимость подключения к щитку, самостоятельный этап работ заканчивается. Почетную миссию подключения к щитку с электросчетчиком по правилам должен выполнить представитель энергопоставляющей компании, после поверки правильности всех работ.

Выбор провода

С чего начать замену проводки? С покупки электрического шнура.

По техническим характеристикам кабель выбирают после суммирования максимальной нагрузки в каждой из комнат. Хотя одновременное включение всей бытовой техники и освещения вряд ли возможно, расчет максимальной нагрузки позволяет предусмотреть необходимый резерв мощности.

Для осветительных приборов малой мощности выбирают шнур с сечением не менее 1,5 мм, с учетом максимальной нагрузки не менее 4 кВт. Марка провода особой роли не играет.

Для мощного оборудования типа водонагревателей и электроплит нужен электрошнур от 2.5 мм. В кухню из коридорного щитка пробрасывают дополнительный многожильный толстый кабель, оптимальный запас обеспечивает провод с жилами не менее 6 мм в сечении.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

Цели замены электропроводки

Замена старой проводки в квартире или доме основывается на трех обстоятельствах:

1. Удаление алюминиевых проводов и прокладка медных. Алюминиевые провода широко применялись несколько десятилетий назад по причине невысокой стоимости и экологической безопасности материала. Однако в дальнейшем стало понятно, что алюминий — не лучший материал для проводов, поскольку с течением времени под влиянием нагрузок теряет свои качества, становясь хрупким. К тому же алюминиевые провода разрушаются вследствие электрокоррозии, пайка этого металла отличается сложностью, а алюминиевые скрутки быстро ослабевают.
2. Смена схемы электрического питания (с глухозаземленной нейтрали на защитное заземление).
3. Отказ от схемы, предусматривающей разветвление проводов, в пользу создания групп с выделенными ветвями. Старая схема разветвления проводов — вынужденное решение еще с раннесоветских времен, когда наблюдался недостаток цветных металлов при необходимости быстро провести электрификацию страны. В 90-х годах прошлого века был принят новый стандарт электрического снабжения — TN-C-S, позволяющий обеспечить большую безопасность потребителей.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, прежде всего, с полного обесточения помещения. Отключите вводной автомат на квартиру и убедитесь в том, что напряжение отсутствует.

Демонтаж старой разводки проще всего начинать с выключателей и розеток, снимите их, тем самым освобождая кончики проводов. Откройте крышки распределительных коробок и рассоедините все коммутационные узлы. Теперь аккуратно потянув за старый кабель, высвобождайте его из зашпаклёванных штроб. Отыскать провода в стенных поверхностях поможет специальный прибор – указатель скрытой проводки, некоторые в этом случае пользуются даже металлоискателем.

Инструменты

Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.

Идеальный вариант – взять электроинструмент на прокат.

1. Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
2. Уровень, отвес и шнур для разметки прокладывания проводов.
3. Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
4. Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
5. Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
6. Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
7. Паяльник с припоем и канифолью для соединения проводов.
8. Индикаторная отвёртка для определения фазы и ноля.
9. Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.

Перечень инструментов и расходников

Для работы потребуются:

1. Перфоратор и оснастка для него: бур, коронка и лопатка.
2. Штроборез или болгарка с алмазными дисками.
3. Указатель фазы (индикаторная отвертка).
4. Мультиметр.
5. Кусачки.
6. Плоскогубцы.
7. Инструмент для удаления изоляции.
8. Плоская и крестовая отвертки.
9. Молоток и зубило.
10. Кельма, емкость для замешивания раствора (заделки штроб).
11. Рулетка.
12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

1. Гофра.
2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
3. Дюбель-хомуты для крепления кабелей.
4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Замены старой или прокладка новой электропроводки — что лучше

Стоит сразу отметить, что частичная замена электропроводки малоэффективна и нерациональна. К данному способу можно прибегнуть только в качестве временной меры. Менять проводку следует полностью, чтобы не возвращаться к этому вопросу 20-25 лет. Полная замена электропроводки включает в себя замену щитка, розеток и выключателей.

В некоторых случаях замена электропроводки новой является невозможной. Поэтому придется отрезать старые магистрали и проложить проводку по новой. Чтобы принять решение, необходимо оценить схему электропроводки.

К примеру, в типовых постройках советского времени проводка расходилась по полу в специальный штробах, а сверху был уложен деревянный или паркетный пол. К розеткам и выключателям провода шли под штукатуркой или в пустотах перекрытий. В данном случае замена проводки невозможна без необходимости снимать пол и штукатурку на стенах. Поэтому придется отрезать старые провода и проложить новые в более удобных для этого местах.

Самой простой является замена проводки открытого типа. В этом случае замену можно провести даже без необходимости проводить ремонт.

Таким образом, следует сначала оценить старую схему электропроводки, чтобы понять такие места можно использовать при замене, а какие — нет, и только после этого принимать решение. Если планируется капитальный ремонт квартиры или частного дома, лучше установить новую проводку, чтобы сделать выключатели и розетки в наиболее удобных для использования местах.

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода

В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Стоимость работ по замене электропроводки

Название	Цена	Купить
1-комнатная квартира
Замена старой электропроводки Панельный или кирпичный дом, площадь помещения 40 м2, количество точек 17-20.	5000 руб.
Монтаж новой электропроводки Штробление стен и потолков = 20м. Сборка и установка щитка на 12 модулей = 1шт. Прокладка кабеля в гофре  =70м. Установка розеток = 15шт. Монтаж выключателей = 6шт. Подвеска и подключение люстр = 2шт.	15000 руб.
2-комнатная квартира
Замена электропроводки Панельный или кирпичный дом, площадь помещения 55 м2, количество точек 23-25.	10000 руб.
Монтаж новой электропроводки Штробление стен и потолков = 40м. Сборка и установка щитка на 12 модулей = 1шт. Прокладка кабеля в гофре  =180м. Установка розеток = 18шт. Монтаж выключателей = 10шт. Подвеска и подключение люстр = 4шт.	25000 руб.
3-комнатная квартира
Замена электропроводки Панельный или кирпичный дом, площадь помещения 75 м2, количество точек 30-35.	15000 руб.
Монтаж новой электропроводки Штробление стен и потолков = 60м. Сборка и установка щитка на 12 модулей = 1шт. Прокладка кабеля в гофре  =340м. Установка розеток = 25шт. Монтаж выключателей = 18шт. Подвеска и подключение люстр = 6шт.	35000 руб.
4-комнатная квартира
Замена электропроводки Панельный или кирпичный дом, площадь помещения более 80 м2, количество точек 35-40.	25000 руб.
Монтаж новой электропроводки Штробление стен и потолков = 80м. Сборка и установка щитка на 12 модулей = 1шт. Прокладка кабеля в гофре  =470м. Установка розеток = 32шт. Монтаж выключателей = 22шт. Подвеска и подключение люстр = 8шт.	45000 руб.

Замена электропроводки в квартире – услуга, которая оценивается с учетом определенных условий и это:

• объем задач;
• подключаемое оборудование;
• присутствие дополнительных систем;
• необходимость осуществить демонтаж/монтаж электрического щитка;
• учет общей длины проводки;
• сроки выполнения;
• материалы и оборудование.

Название	Цена	Купить
Розетка
Замена силовой розетки	400 руб.
Монтаж накладных розеток, выключателей и распаечных коробок	150-300 руб.
Монтаж внутренних розеткок, выключателей и распаечных коробок С высверливанием.	400-700 руб.
Установка розетки на электроплиту	500 руб.
Высверливание отверстия под подрозетник В блоках, кирпиче, бетоне.	250-600 руб.
Демонтаж старой розетки, выключателя	70 руб.
Проводка
Прокладка кабеля к электрощиту	150 руб./п.м.
Штробление кирпичных стен Штроба 2х2 см.	200 руб./п.м.
Штробление бетонных стен Штроба 2х2 см.	450 руб./п.м.
Штробление гипсовых стен Штроба 2х2 см.	150 руб./п.м.
Прокладка кабеля в штробе открытым способом	50 руб./п.м.
Прокладка кабеля в гофре	120 руб./п.м.
Прокладка кабеля в кабель-канале	150 руб./п.м.
Заделка штробы	50 руб./п.м.
Прокладка кабеля открытым способом (на скобах) На гипсокартоне, дереве, кирпиче, бетоне.	120 руб./п.м.
Демонтаж электропроводки	30 руб./п.м.
Диагностика электропроводки, поиск обрыва электроцепи	700 руб.
Устранение обрыва электропроводки	500 руб.

Замена электрики в однокомнатной квартире

	Витая пара UTP 4 AVS CAT 5E	Кабель ТВ SAT 703 PREMIER	Кабель видео наблюдения	Кабель для сигнализации	Слаботочный щит встроенный	Монтаж светодиодной ленты
Фото
Цена кабеля за метр	15 рублей	37 рублей	55 рублей	34 рублей	3000 рублей	Цена ленты за метр 130 рублей
Цена монтажа за метр	90 рублей	90 рублей	90 рублей	90 рублей		Цена монтажа за метр 135 рублей

Работы по замене проводки могут быть выполнены одним электриком. Обычно на это требуется от 5-ти до 10-ти дней. Стоимость услуги зависит от таких факторов, как:

• общая площадь квартиры;
• количество подключаемых точек энергопотребления;
• установленный срок выполнения;
• материал стен и способ прокладки проводов;
• требования к уровню окончательной отделки.

Наша цена на ремонт проводки одна из самых доступных для жителей Москвы. Узнать расценки вы можете из прайса на замену электрики или позвонив в компанию по телефону.

Распаячные коробки и скрутки

Стандартное расположение распаячных коробок

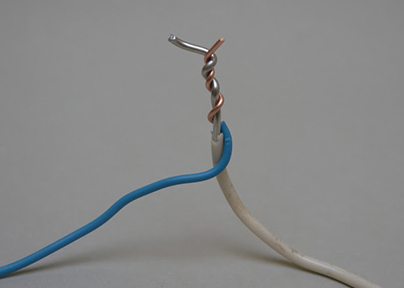

В старых электропроводках скрутки — это норма. Хорошая качественная скрутка, ни чем не хуже чем болтовой зажим. Главное и необходимое условие, — все скрутки и соединения проводов должны располагаться в распаячных (распределительных) коробках, которые служат местом для безопасной коммутации (соединения) проводов. По правилам, не разрешается закрывать доступ к распаячным коробкам, замазывать их или заклеивать обоями. Обычно распаечные коробки со скрутками, располагаются над выключателями света под потолком.

Ужасные старые скрутки

Клеммники для соединения проводов

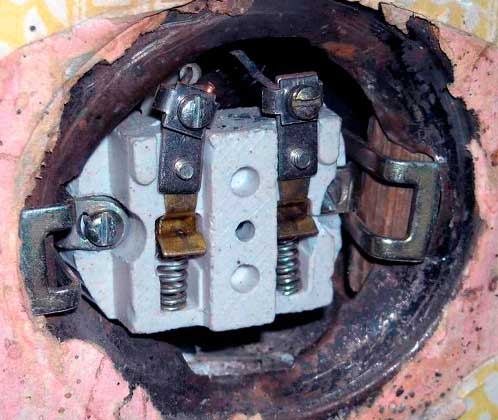

Довольно частой (даже слишком частой) и неприятной проблемой, является скрутка медных проводов с алюминиевыми. То что так делать нельзя, наверное должны учить в еще школе! И то, что это одна из основных причин пожара знают не многие. Тоненькие провода, с сечением не соответствующим нагрузке, — это второй фактор причин возгораний.

Любой провод, пропускающий через себя ток греется, и нагревается он прямо пропорционально нагрузке. То есть, любой провод можно накалить как паяльник, — достаточно подать на него хорошую нагрузку. Если вы видите, что например бытовой обогреватель висит на тоненьких проводках,  — выключите его и  вызовите электрика, — Старая электропроводка — это самая распространенная причина пожара!!!

Как делать нельзя

Демонтаж старой линии

Демонтаж старого кабеля

Заменять неисправные коммуникации можно только в полностью обесточенном помещении. Если учетная аппаратура, пробки или пакетники внутри, проблем не будет

Когда приборы вынесены в подъезд, необходимо принимать меры предосторожности. Дверку щитка следует после отключения питания закрыть и вывесить на ней предупреждающую табличку

Пошаговый процесс демонтажа:

1. Снять картины, бра, гардины, полки, вынести мебель, которая подлежит разборке и переноске. Остальные элементы интерьера накрыть полиэтиленовой пленкой.
2. Снять крышки монтажных коробок, розеток и выключателей. Извлечь приборы из отверстий отсоединить их от линии. Проверить их состояние, принять решение: оставлять изделия или приобретать новые.
3. Попробовать вытянуть старые кабели через отверстия в стене. Если линия поддастся, вытаскивать ее не стоит. Она пригодится в качестве затяжного троса при установке новой проводки.
4. Прочертить линии прохождения старого кабеля. Болгаркой выпилить штробы, достать провода.

Преимущества замены электропроводки во время капитального ремонта жилья

Капитальный ремонт дома или квартиры — хлопотное и дорогое дело. Поэтому многие владельцы отказываются от замены электропроводки с целью ускорить ремонт и сэкономить. Однако капительный ремонт жилья проводится достаточно редко, поэтому за это время и проводка чаще всего приходит в негодность и становится небезопасной.

Поэтому работы по замене проводки рекомендуется проводить именно перед капитальным ремонтом жилья. Основные преимущества такого решения:

1. Замену электропроводки можно провести в соответствии с современными требованиями безопасности.
2. Можно установить розетки, выключатели и осветительные приборы максимально удобно и функционально. Количество розеток и их расположение позволит отказаться от использования удлинителей и тройников.
3. При возникновении проблем с проводкой не придется портить свежий ремонт, чтобы ее подчинить. А новая проводка прослужит как минимум до следующего капитального ремонта.

Замена электропроводки в доме — сложная задача даже для опытного человека

Поэтому важно соблюдать все этапы проведения работ, составить подробный чертеж, а также проконсультироваться с электриком. А если возникли сомнения в собственных силах, лучше воспользоваться услугами профессионалов

Составление схемы

На начальном этапе все работы будут теоретического характера, то есть нужно будет чётко определиться со схемой и с количеством материалов.

Перед тем как поменять проводку в квартире, составьте схему, на которой изобразите план жилого помещения. Удобнее всего будет взять его из технического паспорта и перерисовать на бумагу в клеточку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы сзади неё не планировать монтаж розеток) и бытовая техника (в этом случае наоборот, розетки надо монтировать рядом). Определите места установки выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам понадобятся розетки, кроме мест установки стационарной бытовой техники (холодильник, духовой шкаф, кондиционер), то есть заранее желательно определиться, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте места расположения осветительных элементов – бра, прикроватных светильников, торшеров.

Имейте в виду, что мощную бытовую технику, такую как водонагревательный бойлер, электрическая плита, стиральная или посудомоечная машина, «тёплый пол», следует подключать к электросети не через розетки, а отдельной линией от индивидуального автомата.

Основные этапы

Сразу надо определиться, сможете ли вы заменить проводку в квартире своими руками или будете приглашать профессиональных электриков. Имейте в виду, что при капитальном ремонте жилого помещения работы, связанные с электричеством, составляют самую сложную и объёмную часть.

Соответственно высокими будут и материальные затраты. Если в средствах вы не имеете ограничений, то лучше пригласите специалистов.

Замена электропроводки в квартире своими руками основывается на трёх главных составляющих.

• Однозначно все алюминиевые провода необходимо заменить медными. Мы уже упоминали, что металл подвержен коррозии, к тому же он имеет мягкую структуру, он выдавливается из-под винтовых клемм, его пайка относится к процессу сложному и дорогому, а алюминиевые скрутки со временем ослабевают. Всё это в итоге может привести к ненадёжности контактных соединений.
• Необходимо будет перейти с ранее применяемой схемы с глухозаземлённой нейтралью (TN–C) на схему с защитным заземлением потребителей (TN–C–S). Электроснабжение по предыдущей схеме TN–C применялась в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень протяжёнными и к тому же наблюдался острый дефицит цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную эксплуатацию потребителей вне зависимости от общего состояния сети.

Потребуется смонтировать групповое подключение потребителей отдельными ветвями, в то время как раньше применялась разводка разветвлением от главного квартирного щитка через распределительные коробки.

Нюансы частичной замены проводки

В некоторых случаях совсем не обязательно менять полностью всю проводку на новую, даже перед капитальным ремонтом. Чтобы сэкономить на замене проводки, можно на освещение оставить алюминиевый провод, а на розетки и отдельные линии проложить медь. Если старый алюминиевый провод в хорошем состоянии, группу светильников он должен выдержать т.к. их мощность не особо большая, к тому же новые светодиодные и энергосберегающие лампы потребляют меньше электроэнергии, чем старые лампочки накаливания. Итого, замена только силовой линии также может считаться как частичная замена электропроводки на медь.

С розетками и отдельными линиями на мощные электроприборы такой трюк не пройдет. Это связано с тем, что силовая линия обязательно должна иметь заземление, а для этого прокладывается трехжильный провод вместо двухжильного. Поэтому если вы решили, что по аналогии с освещением можно частично поменять проводку для подключения розеток, знайте — этот вариант является недопустимым.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

РЕМОНТ ИЛИ ЗАМЕНА ПРОВОДКИ

Для начала необходимо ответить на вопрос можно ли обойтись простым ремонтом электропроводки в квартире или пришла пора ее заменить.

Если в квартире эксплуатируется алюминиевая проводка, которой более 30 лет, то оно подлежит обязательной замене.

Существует ряд внешних признаков обозначающих необходимость замены проводки:

• искрящие или неработающие розетки;
• постоянное срабатывание УЗО из-за перегрузки системы электроснабжения;
• пятна (подпалины) на стенах в местах прокладки кабеля;
• характерный запах паленой изоляции.

На практике применяются два способа замены проводки:

Полная – как правило, выполняется если в квартире делается капитальный или глубокий косметический ремонт с заменой всех декоративных покрытий. При этом, монтаж новой проводки может быть выполнен на место старой или, если владельцев не устраивает разводка, электроустановочное оборудование располагается в новых местах.

Всю старую, не подключенную, проводку необходимо обязательно удалить. Поиск электропроводки в стенах выполняют специальным прибором.

Частичная – выполняется, когда ремонт в квартире делается поэтапно, по очереди в отдельных комнатах. При этом настоятельно рекомендуется установить отдельную распределительную коробку, к которой будут подводиться новые медные кабеля с каждой отремонтированной комнаты.

СОЕДИНЕНИЕ МЕДНЫХ И АЛЮМИНИЕВЫХ ПРОВОДОВ

При частичной замене электропроводки в комнате возникают ситуации, когда необходимо соединить медные и алюминиевые проводники. Делать это напрямую категорически запрещено. Причина заключается в электрохимической коррозии соединённых металлов.

Но существует несколько приемов позволяющих безопасно соединить медный и алюминиевый кабель:

1. Медный одножильный с алюминиевым многожильным. Один из самых надежных и дешёвых способов — залудить многожильный медный провод. После чего его можно соединять с алюминиевым проводом простой скруткой. Для тонких проводов скрутка не менее 5 витков, для толстых – не менее 3.

2. Клеммные колодки. Могут быть использованы как отечественные колодки на винтах, так и зажимные колодки типа Wago. При приобретении поинтересуйтесь у продавца на какое сечение рассчитана колодка и на какую силу тока . К примеру,соответствующие диапазон рабочих параметров у клеммных колодок Wago составляет 0,08 до 4,0 мм2. при силе тока до 34 А.

3. Резьбовое соединение. Бюджетный вариант клеммных колодок из подручных средств. Для этого нужно всего лишь болт с гайкой небольшого диаметра и три шайбы. Свернутые в петлю медный и алюминиевый проводник размещаются между шайбами и скрепляются болтом с гайкой.

В идеале соединение закрепляется контргайкой, предотвращающей раскручивание в результате термического расширения проводов.

Правила техники безопасности при замене электропроводки в квартире

Штробить стены нужно с использованием козлов, стремянки с горизонтальным упором. Не рекомендуется брать для работы обыкновенную стремянку, так как с нее можно упасть.

Проводить работы можно строго соблюдая ПУЭ и правила безопасности. Конечно, невозможно полностью перечислить их все. Однако мы приведем перечень основных ошибок, которые может допустить непрофессионал

Обратите внимание на следующие моменты, чтобы избежать возникновения проблемных ситуаций во время работы с электропроводкой

Наиболее часто встречающиеся ошибки:

• Ни в коем случае нельзя устанавливать автоматические выключатели, предохранители в нулевых рабочих и заземляющих проводниках.
• Проводку сети 220 В нужно выполнять трехфазным проводом: 1 провод — фазный, 1 провод — нулевой, и 1 провод — заземление.
• Исходя из пункта 7.1.37 ПУЭ, устанавливать розетки в ванной комнате, душевой или в бане запрещено. Кроме того, пункт 7.1.39 не допускает также размещение в этих комнатах выключателей.
• Соединять провода можно при помощи пайки, опрессовки, сварки или болтовым соединением.
• Соединять провода следует с запасом, чтобы можно было произвести повторное соединение, если это потребуется.
• Обязательно необходимо заземлить металлические части проводки: короба, лотки, горфированные шланги.

Также производить замену электропроводки в квартире необходимо с соблюдением следующих правил:

• Электропроводка должна быть размещена либо горизонтально, либо вертикально. В противном случае шансы повреждения проводки сильно увеличиваются.
• Размещайте выключатели и розетки на одной высоте.
• Нельзя допускать пересечения проводов.
• Запрещается размещать розетки и электропроводку рядом с отопительными приборами, а также системами водоснабжения.

Производить замену электропроводки в квартире своими силами — тяжелый труд. Если умеете читать и составлять схемы электроснабжения, то можете смело начинать работу. Однако в противном случае рекомендуется обратиться за помощью к специалистам.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Кому нужно менять

Однозначно в случае аварийного отключения даже простого автомата защиты нужно проводить анализ ситуации и рассмотреть все возможные причины такой ситуации.

Замена проводки своими руками

Проще всего обратиться к квалифицированному электрику, обслуживающему дом. Такое обращение необходимо по нескольким причинам:

• Электрик имеет необходимый инструмент, квалификацию и, главное, он знает схему расположения электропроводки дома или квартиры.
• Специалист может быстрее определить причину поломки и сможет ее устранить.
• Профессионал подскажет правильный вариант действий в подобных случаях и конечно, посоветует, что нужно сделать в будущем.

Но как бывает на практике – основным советом будет немедленная замена всей проводки в доме. При этом то что этими работами должен заниматься сам электрик их ЖЕКа он не скажет, или во всяком случае сошлется на большую занятость. Поэтому то, как поменять проводку в квартире будет однозначно проблемой жильцов.

Опасность старых розеток и выключателей

Старые электроустановочные изделия: розетки и выключатели — не соответствуют современным стандартам электробезопасности. В старую розетку советского образца, просто невозможно вставить вилку без дополнительных усилий, а при попытке вставить с помощью удара — розетка обычно ломается.

Советская розетка

Основные проблемы в старых проводках, чаще всего проявляются в проходных розетках. Проходными называются розетки, через которые электричество идет от источника (другой розетки) дальше, к следующей розетке или потребителю. Обычно, в месте подключения проводов в розетке, происходит разрыв. И чем хуже контакт, тем выше нагрузка на место соединения. При повышенных токах возможен перегрев и даже возгорание. Через одну розетку может идти вся нагрузка по квартире, и если розетка старая и постоянно эксплуатируется, высока вероятность ослабления контакта именно в ней.

Проходные розетки

В лучшем случае часть розеток в доме перестает работать, при неудачном же раскладе — они просто горят и плавятся. И самое печальное, что никакой автомат кроме УЗО, от этого не спасёт.

Сгоревшие розетки

Не правильно установленные или некачественные розетки

Тоже самое, но не в полной мере, касается и выключателей света. Конечно, нагрузка на выключатели значительно меньше чем на розетки, но и они также могут гореть как розетки на фото. Кстати выключатели на веревочке,  это еще один признак того, что у вас старая проводка.

• Выключатель на веревочке
• Старые выключатели

Розетка в старом подрозетнике держится на деревяшках

Выводы и рекомендации

Мы рассмотрели оба подхода: ремонт и полную замену электропроводки.

Резюмируя все выше сказанное, можно сделать вывод, что все преимущества ремонта электропроводки полностью перекрываются ее недостатками, которые мы рассмотрели. Поэтому, на мой взгляд, самым оптимальным вариантом является полная замена электропроводки во всей квартире.

В результате мы получаем большую надежность, большой срок и удобство эксплуатации, и полное соответствие нашим потребностям.

Может быть еще одно компромиссное решение. Его я рассмотрел в видео:

Ремонт или полная замена электропроводки?

Рекомендую интересные материалы:
