Строим своими руками ограждение на винтовых сваях

Установка забора на винтовых сваях своими руками

Важное достоинство винтовых свай состоит в том, что их, в отличие от забивных, можно установить вручную. Для этого потребуется как минимум один, а лучше два помощника

В оголовке сваи имеется сквозное отверстие для установки лома, который наращивают отрезками трубы, так чтобы с каждой стороны получился рычаг длиной 2-2,5 м.

Недорогой вариант механизации — завинчивание при помощи электродрели и специального редуктора. Последний уменьшает число оборотов, при этом увеличивая в той же пропорции вращательный момент. Редуктор можно взять напрокат.

Для установки большого количества свай рекомендуется использовать специальную машину. Взять ее в прокат не получится — требуется квалифицированный оператор.

Устанавливать редуктор на большой высоте неудобно, поэтому следует быть готовым к тому, что сваю предварительно придется несколько заглубить вручную.

Что представляют собой винтовые сваи для забора

Многие привыкли к тому, что сваи представляют собой монолитную прямую конструкцию, которую необходимо механическим усилием углублять в почву. Такие варианты – достаточно примитивны, что, впрочем, благоприятно сказывается на их стоимости, однако прочие эксплуатационные характеристики в то же время страдают.

Чаще всего речь идет о том, что простые сваи:

• не выдерживают механической нагрузки и давления;
• сложны в установке;
• не подходят для песчаных и прочих грунтов;
• требовательны в техническом обслуживании.

Винтовые столбы напрочь лишены данных недостатков. На их концах имеется своеобразный винт, с помощью которого свая углубляется с меньшим приложением усилий. Она легко проникает сквозь грунт.

Дополнительным преимуществом становится тот факт, что к поперечному сечению не прикладывается резкое усилие, как обычно бывает при забивании сваи под забор. Благодаря этому срок гарантированной службы увеличивается в два-три раза.

Конструктивные особенности

Сваи имеют свои неоспоримые преимущества — надёжность, технологичность и долговечность. Можно отметить и простоту установки этой конструкции, чего нет в таких видах фундаментов, как ленточный и столбчатый. Для их установки требуются большие трудозатраты. Необходимо вырыть яму, установить опалубку. Зачастую это делается в несколько этапов.

Установка свай для забора не требует больших вложений, закупки песка, гравия, цемента, установки опалубки и больших временных затрат. К тому же заборы, установленные таким образом, считаются самыми надёжными на сегодняшний день.

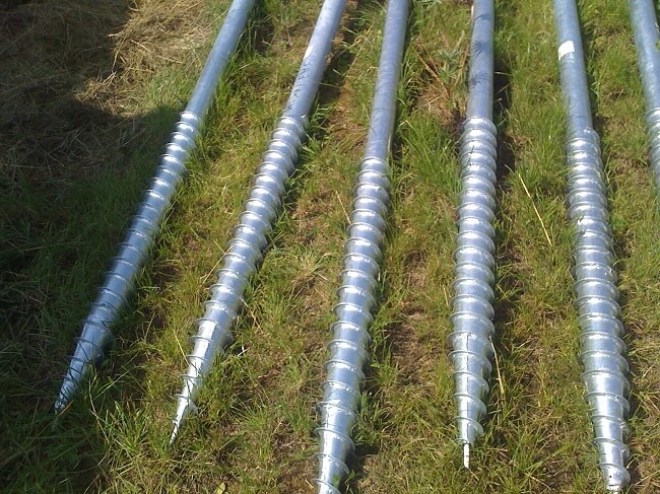

Как можно понять из самого названия, сваи — это пустотелые трубы с резьбой на одном конце. Зачастую в целях лучшего укрепления в грунте, вместо резьбы, установлены лопасти. Но иногда сваи делают комбинированными: с лопастями и резьбой.

Винтовые сваи вкручиваются непосредственно в грунт за счёт резьбы на одном из их концов

Для разных типов почв используются также разные сваи:

• для песчаных грунтов подойдёт конструкция с закрытым наконечником;
• для большинства почв (кроме песчаных и торфяных) используют открытый наконечник;
• для каменистых пород — резьба с двумя лопастями.

Стоит отметить, что сваренные сваи нельзя использовать для возведения фундамента дома, так как они не имеют достаточной прочности. Лучше в этом случае использовать литые конструкции.

Стоимость таких деталей фундамента может существенно отличаться в зависимости от размеров. К примеру, 89 мм свая может стоить в два раза дороже, чем 57 мм

Чем больше толщина металлической сваи, тем она дороже

Конструкции с двойными лопастями для установки на обычных грунтах покупать не рекомендуется. Их цена значительно выше, и их монтаж на «лёгких» почвах неоправдан.

Самостоятельный монтаж тоже имеет важную роль. Если иметь соответствующий опыт (возможно, небольшой), то экономия средств на постройку забора может быть до 50% от общего бюджета постройки.

Как показывает практика, заплатить за установку опоры строительной фирме необходимо приблизительно столько же, сколько и стоит один элемент. Дополнительно необходимо заплатить за исследование грунта в вашей местности. Серьёзные фирмы без анализа почвы к работам не приступят. При самостоятельной установке за это платить не придётся.

Процесс заглубления

Начинать установку рекомендуется с пробного заглубления опоры. Это делается с целью определения качества грунта практическим путем, так как иногда теоретической информации недостаточно. То же самое касается и определения уровня плотных слоев грунта.

Монтаж свай осуществляется механическим и ручным методом, не требует рытья ям и ожидания бетонирования. Чтобы произвести установку 1 опоры вам нужно 11-15 минут.

Еще одна особенность, о которой нужно узнать еще до начала заглубления винтовых свай, заключается в необходимости погружения опор ниже уровня промерзания грунта. Эта мера позволяет снизить нагрузку, оказываемую силами пучения на сваи, а также более надежно зафиксировать каждый из столбов.

Перед началом работ участок размечается аналогичным образом, что и при обустройстве любого другого вида забора.

Использовать сваи удобно,они не нарушают ландшафт, поскольку проходят почвенные слои «точечно»

Процесс заглубления столбов при такой конструкции реализуется двумя методами:

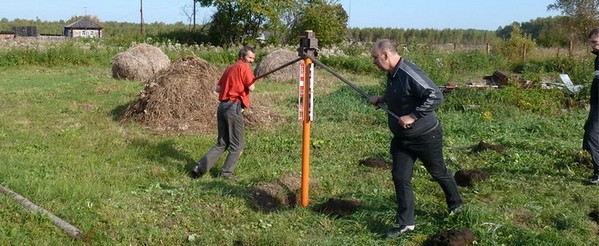

• Вручную, с помощью рычага с большой длиной плеча, который вставляется в предусмотренное для этого технологическое отверстие на верхнем участке сваи;
• Посредством специального оборудования, что несколько упростит задачу по установке столбов, но потребует дополнительных расходов.

Более доступным является именно первый вариант. Выбрав его, рекомендуется привлечь 1-2 помощников, так как процесс заглубления опор подразумевает приложение однонаправленных усилий на каждом из торцов рычага, а также одновременную проверку вхождения сваи, так как необходимо обеспечить перпендикулярное поверхности расположение столбов.

Советы в работе

Чтобы упростить себе задачу по заглублению винтовых опор, нужно до начала монтажа подготовить в точках будущей установки столбов неглубокие отверстия. Это позволит легче входить опорам в грунт. Достаточная глубина таких лунок – до 20 см.

Еще одна особенность обустройства забора данного вида – необходимость частичного бетонирования отверстия на участке ближе к поверхности грунта. Но подобное решение целесообразно реализовать лишь в случае, когда возводится достаточно тяжелая ограда. И с целью ее упрочнения как раз выполняется бетонирование.

Если использовалась винтовая опора ограниченной высоты, к ней методом резьбового соединения крепится столб под крепление заборных секций. Под это определение подпадают суглинки, песчаники, торфяники, болотистая почва, а также вариант с близко расположенными относительно поверхности водянистыми слоями. Но это лишь при условии работы с помощниками, так как для вкручивания свай требуется приложение усилий по обе стороны рычага.

Цены на заборы из профлиста на сваях

Калькулятор расчета стоимости забора из профнастила

Преимущества забора из профлиста на винтовых сваях

Высокая скорость монтажа.

Профессиональная установка квалифицированными мастерами требует минимальных затрат времени.

Устойчивость и надежность.

Винтовая опора исключает возможность движения ограждения даже в случае нестабильности грунта.

Подходят для любого типа грунта.

Глубина установки винтовой сваи определяется индивидуально – исходя из состава почвы.

Имеют доступную цену.

Отсутствие посредников позволяет нам предлагать клиентам конкурентные цены на продукцию.

Возможные цвета

Основные цвета

RAL 1018Цинк

RAL 3005Красное вино

RAL 6005Зеленый мох

RAL 8017Шоколад

RAL 6002Зеленый лист

RAL 5005Синий насыщенный

Дополнительные цвета RAL

RAL 9003Белый

RAL 7004Серый

RAL 7024Графит

RAL 1015Бежевый

RAL 1016Желтый

RAL 5024Голубой

RAL 5002Ультрамарин

RAL 5018Морская волна

RAL 3003Рубиновый

RAL 3007Темно-красный

Любой цвет по палитре RAL

Палитра PRINTECH

LogСветлое дерево

NaiveТемное дерево

Pine WoodСосна

Золотой дуб

Клен

Кедр

Fine StoneБелый камень

Red BrickКрасный кирпич

Получить консультацию

Сделать предварительный расчет

Вызвать мастера на замер

Вы можете по телефону

8 (499) 703-36-77

и мы вам перезвоним

Почему стоит обратиться к нам

Весь спектр услуг под ключ.

Обслуживание клиентов включает все работы, начиная от проектирования и заканчивая монтажом.

Проектирование на заказ.

При создании проекта учитываются все требования заказчика к дизайну и комплектации ограждения.

Прозрачное ценообразование.

Мы не пользуемся услугами посредников и применяем материалы исключительно от проверенных поставщиков.

Гарантия на услуги.

Все выполненные работы сопровождаются гарантией на срок, предусмотренный в договоре.

Процесс установки забора из профнастила на сваях

Для того чтобы ограждение прослужило максимально долго, для начала необходимо позаботиться о правильном выполнении монтажных работ. Технология построения конструкций на винтовых опорах отличается от классической и в процессе её реализации необходимо тщательно подготовить участок. Можно выделить следующие основные этапы:

1. Изучение состава почв и расчет максимальной нагрузки на опору.

На основании полученной информации монтажник может определить требуемые параметры и глубину установки винтовых стержней в почву, а также оптимальное расстояние между ними.

2. Разметка участка.

После расчета необходимого количества столбов мастер намечает точки их расположения непосредственно в месте постройки.

3. Ввинчивание стержней.

Для выполнения данного этапа могут использоваться как технические средства, так и ручной труд, в зависимости от размеров свай и глубины их установки.

4. Крепление секций к опорам.

Для фиксации элементов ограждения применяется сварка или подвижные крепежные элементы.

Благодаря многолетнему опыту работы специалисты компании «СитиСтрой» способны выполнить все этапы монтажа забора из профнастила на сваях в кратчайшие сроки. При этом вы можете быть уверены в соблюдении всех правил применения технологии на 100 %!

Также спрашивают

Если вам нужен качественное ограждение по демократичным расценкам, сплошной забор из профнастила – идеальный вариант. Он не требует заливки фундамента и монтируется в кратчайшие сроки на столбы из профилированного металла, а для придания конструкции надежности используются горизонтальные балки – лаги. Конструктивно забор на трех лагах крепче, чем на двух, но цена в этом случае будет несколько выше. Долговечность ограды обеспечивается антикоррозийным покрытием, это может быть оцинковка, полимерное напыление, грунтовка и др.

Цена: от 1 250 руб. / кв. м.

Сделать заказ

Бетонные заборы из профнастила под ключ изготавливаются из надежных, высокопрочных составляющих, которые прослужат многого лет. Наши специалисты применяют разные крепления, множество вариаций профлиста – со специальным покрытием и без него. Широкий ассортимент позволит вам подобрать наиболее оптимальный вариант с учетом особенностей конкретного участка.

Цена: от 950 руб. / кв. м.

Сделать заказ

Мы предлагаем широкий выбор ограждений различных типов, а также профессиональные услуги по монтажу, демонтажу. Гарантируем высокое качество товаров услуг, исполнение требований заказчика и проведение работ любой сложности точно в установленный срок.
Чтобы узнать цену с установкой, свяжитесь с нами по телефону или электронной почте, указанным в разделе «Контакты». Либо закажите обратный звонок – наши менеджеры оперативно вам перезвонят! Фото работ, выполненных специалистами компании, можно посмотреть и оценить прямо сейчас в фотогалерее сайта.

Цена: от 1 250 руб. / кв. м.

Сделать заказ

Технология монтажа

Правильная организация труда сократит издержки, ускорит проведение работ. Главное, что качество при этом будет отвечать требованиям. После составления проекта можно начинать непосредственно делать забор на сваях. Пошагово строительство должно выглядеть следующим образом.

Установка забора на винтовых сваяхИсточник www.petrozavodsk.stroy-svai.ru

Разметка территории

По периметру участка натягивается строительный шнур, леска, нить из любого прочного материала. Делается разметка каждой сваи. С помощью лазерного, гидравлического уровня выставляются отметки по горизонтали, которые будут указывать верхний уровень трубы. При неровностях грунта решается вопрос конфигурации ограждения. Забор может быть выполнен:

• На одном уровне, когда верхний срез располагается строго по горизонтальному уровню.
• Ступенчатый вариант. Периметр разбивают на несколько участков с учетом ландшафта. Каждый отрезок монтируется горизонтально.
• Свободная форма. Применяется при больших перепадах по высоте, невозможности вделать выравнивание почвы, где будут установлены винтовые сваи под забор.

Схема размещения свайИсточник moskomplekt-zabory.ru

При разметке указывается, какая труба необходима для установки. На местах ворот, калиток монтируется более надежная, с большим диметром свая. В процессе работы это может быть проигнорировано, отметка напомнит, что в данном месте должна стоять другая труба. Не брезгуют лишним напоминанием даже опытные мастера.

Установка винтовых свай

Главная операция в строительстве забора. В промышленных условиях применяется спецтехника. Сам процесс закручивания в грунт напоминает работу с саморезом. Винтовая часть изделия с помощью лопастей нарезает грунт, опираясь на него, продолжает движение вниз только вращением вокруг собственной оси

При самостоятельной работе важно учитывать особенность начала операции. Заход делается при заметной нагрузке, во избежание эффекта вспашки

Вектор движения направлен вниз. При каменистой почве иногда целесообразно подбивать сваю, пока она не начнет самостоятельно двигаться по нарезанному маршруту. После надежного захода все усилия можно сконцентрировать исключительно на вращении трубы.

Монтаж свай для забораИсточник small-house.ru

В зависимости от качества грунта и физических возможностей исполнителей для работы привлекаются от 2 до 5 человек. В трубах имеются сквозные отверстия, чаше всего 2, в которые вставляется рычаг. Можно использовать арматуру, металлический прут, лом. Момент захода контролируется уровнем или отвесом

Важно задать правильное направление свае. Устанавливать трубы в одиночку очень сложно

Легче делать операцию вдвоем. Третий участник процесса может контролировать направление захода и помочь вертикальной нагрузкой при первых движениях. Трубы большого диаметра при значительном заглублении легче закручивать вчетвером, по двое на обе части рычага.

Операции после монтажа труб

По достижении нужной глубины вкручивание прекращают. Сверяют высоту с горизонтальной отметкой. При необходимости сваю срезают либо наваривают дополнительный отрезок трубы. Настоятельно рекомендуется заливать внутреннюю полость бетонной смесью. Увеличивается прочность, блокируется доступ кислорода внутрь, что замедляет коррозию. При ручном монтаже трудно добиться идеального положения по вертикали. По этой причине опытные мастера выбирают трубы, которые после установки верхним краем располагаются выше уровня грунта на высоту не более 50 см. Далее наваривается более дешевая труба, которую установить вертикально гораздо проще. Целесообразно в некоторых случаях делать бетонную обвязку конструкции, тем самым устранив технологический зазор между почвой и декоративной отделкой. При этом надежность и прочность конструкции заметно увеличивается.

Преимущества и недостатки

Выбирать ли винтовой столб для стандартного забора или отдать предпочтение альтернативному решению – это один из тех вопросов, которые беспокоят каждого. Ранее упоминалось, что поиск подходящего решения может затянуться надолго, так как необходимо учитывать большое число факторов. Именно по этой причине установка каждого забора на винтовых сваях должна проводиться после консультации с опытным инженером и профильным специалистом.

Существует три основных случая, когда забор на металлических винтовых столбах – лучшее решение:

• сложный рельеф;
• высокие механические нагрузки;
• необходимость экономии на земельных работах.

Если заказчик осознает, что перед ним стоит одна из вышеприведенных проблем, то его выбор очевиден.

Экономия на земляных и бетонных работах

Одним из наиболее дорогостоящих этапов любого вида строительных работ является подготовка земли. Для выполнения этой операции привлекается большое число профильной техники и специалистов, которым необходимо провести весь комплекс мероприятий. Если этого не будет сделано, то такой забор не простоит долгий срок.

Забивные сваи забора также требуют специализированной техники, однако общая стоимость работ на несколько порядков ниже. Основная причина этого заключается в том, что заборные сваи могут ввинчиваться в неподготовленный грунт. Заливка бетона или копка подготовительных ям и вовсе не требуются.

Легкое решение при сложном рельефе

В Российской Федерации есть большое число территорий, где рельеф не отличается пологостью и простотой. Зачастую перед началом строительных работ заказчики вынуждены нанимать строительную технику, чтобы выровнять площадку. Такие варианты требуют:

• серьезных финансовых расходов;
• временных затрат;
• участия опытных специалистов.

Отсутствие квадратного сечения винтовых свай забора позволяет с легкостью вкручивать на необходимую глубину строительное изделие. Более того, многие модели имеют специальные крепления, с помощью которых сваю можно удлинять.

Перепад длины сваи для свайного забора между соседними секциями может достигать одного метра, что никак не будет влиять на его прочность, стойкость или надежность. Заказчикам лишь потребуется выбрать необходимые форму и материал пролета ограждения, чтобы они обеспечили выполнение требуемых задач.

Ничего более простого и функционального на современном строительном рынке, пожалуй, не существует.

Какие недостатки могут быть у забора из винтовых свай

Строительство забора на винтовых сваях – простой и интересный процесс, однако такие решения не лишены своих недостатков. В первую очередь, заказчикам следует помнить о стоимости расходных материалов. Особенности технологии производства повышают стоимость свай, что для некоторых становится серьезной проблемой.

Наличие песчаного грунта – еще одна особенность монтажа сваи. Погружение сваи необходимо выполнять до тех пор, пока не будут достигнуты плотные слои почвы. В некоторых регионах глубина погружения может достигать пяти и более метров. Если твердая земля не затронута, то секция забора не способна будет выдержать нагрузку, что приведет к падению конструкции.

Популярные производители

Рассмотрим несколько компаний, которые производят, реализуют, устанавливают винтовые сваи и получили хорошие отзывы от покупателей.

Скру Пайлз

ООО «Завод винтовых свай «Скру Пайлз» начало свою деятельность в 2011 году. Завод охватил значительную долю российского рынка по изготовлению и строительству свайных фундаментов. Имеет собственную производственную базу с новейшим оборудованием. Есть служба доставки материалов.

Мастера выполняют установку под ключ оград на винтовых опорах:

• из штакетника;
• доски;
• профлиста, евроштакетника;
• сетки-рабицы;
• кованых секций.

Россваи

Завод производит разные типы свай и комплектующих, которые требуются для возведения свайно-винтовых фундаментов. Для изготовления используется металл российских поставщиков.

Команда мастеров выполняет:

• установку основания любой сложности;
• ремонт поврежденных участков;
• монтаж разных типов заборов;
• строительство причалов, рекламных щитов, подпорных стен.

Представительства завода есть в крупнейших городах России.

Тимерлайн

Компания основана в 2012 году. С этого периода команда предприятия установила под ключ больше 3000 свайно-винтовых фундаментов. Имеет собственную производственную линию и станки ЧПУ. Вся продукция сертифицирована в Росреестре.

Сырье – сталь СТ-20 со сроком эксплуатации до 80 лет.

Несущая способность одной винтовой стойки – до 50 т. Лопасти привариваются полуавтоматом, так что шов получается ровным и прочным.

Фундэкс

Холдинг из 64 филиалов по крупным регионам страны с собственными производственными линиями. Опыт работы более 15 лет.

Изделия от компании «Фундэкс» – оптимальное решение для малоэтажного строительства и возведения заборов.

Имеется проектный департамент, специалисты которого помогут составить схему будущей конструкции, рассчитать расход материалов, составить смету.

Работы по установке проводятся в любое время, независимо от типа грунта. Срок монтажа на небольших площадках – 1 день.

Продукция имеет трехкомпонентное антикоррозийное покрытие. При завинчивании сохраняется целостность грунта. Срок службы достигает 200 лет.

Установка свайного каркаса

Технология установки свайного каркаса может быть разной. Дешевле, конечно, выполнить установку своими руками. В этом случае сваи вбиваются при помощи молотов, без выемки грунта.

Для установки свайного каркаса из железобетона используют другой метод. В этом случае инвентарные трубы сначала погружают в землю, а затем их извлекают (когда отверстия уже заполнятся бетоном). Также делается выштамповка скважин, имеющих конусную форму, в которые заливается бетонная смесь.

Чтобы установить буровые сваи, для начала проделывают скважины в земле. После этого их армируют и заливают бетоном.

Для установки винтовых свай монтажные работы проводят без сварки. Стальные конструкции ввинчиваются в грунт, при этом используют винтовую нарезку. Данный метод интересен, поэтому его стоит рассмотреть подробнее.

После завершения разметки для вкручивания свай делаются углубления в земле для их точного размещения по всему участку. Приямки, глубина которых доходит до 40 сантиметров, можно пробурить с помощью инструмента. От главных лунок будет напрямую зависеть то, настолько прямолинейны должны быть оголовки свай.

Сами сваи вкручиваются в землю не очень глубоко, приблизительно на полтора метра. Для этого изготавливается рычаг из достаточно длинной трубы. От того, настолько большим он будет, зависит и то, настолько легко будет свая входить в землю.

Важно с самого начала следить, чтобы опора шла вертикально, иначе придется все переделывать. При этом допускается отклонение до двух сантиметров, но только в том случае, если наверху будет располагаться не более полуметра сваи

Получившийся каркас грунтуют для защиты от коррозии.

Установка. Пошаговая инструкция

1. Для начала подготавливается небольшая ямка с глубиной в 20 сантиметров, в которое позже устанавливается свая. Верхняя лопасть при том должна остаться сверху
2. При помощи тонкой трубки возделывается рычаг, который потребуется для вкручивания опоры в грунт
3. Если же грунт на стройплощадке рыхлистый, то можно искусственно сделать сваю тяжелее
4. Во время работ, свая должна идти идеально ровно, так как отклонение от курса на более чем 2% недопустимо и придется проделывать всю работу заново
5. Для большей устойчивости свая заливается раствором цемента, а в ее полость заливается жидкий раствор бетона
6. Вся поверхность опоры обрабатывается мастикой, которая способствует нейтрализации негативных условий внешней среды
7. Конечный этап – монтаж материала, из которого возделывается забор. Сейчас, большую популярность набрал профнастил, так как он надежен и крайне экономичен.

При правильном подходе забор будет стоять надежно и долго. Самое главное – не ошибиться при выборе сваи, а позже выполнить ее правильную установку.
