Установка винтовых свай своими руками

Монтаж

Приступая к выполнению ленточного фундамента на сваях, необходимо провести геологические изыскания – наблюдения и анализ грунта в разные сезоны. На основе полученных данных рассчитывается необходимая нагрузка основания, подбирается оптимальный вид свай, их размер и диаметр.

Если решено выполнить создание свайно-ленточного основания своими руками, то прилагаемая пошаговая инструкция упростит этот процесс.

• На очищенном участке выполняют разметку под фундамент. Траншея под ленту может быть неглубокой – около 50 см. Дно траншеи заполняется песком или гравием, что обеспечит дренаж бетонного основания и уменьшит пучинистость грунта. Если речь идет о крупном подвальном помещении, то вырывается котлован.
• По углам здания, в местах пересечений конструкции, а также по всему периметру здания с шагом 2 м выполняется бурение под сваи. Глубина получившихся скважин должна пролегать на 0,3-0,5 м ниже, чем уровень промерзания грунта.

• В нижней части скважин следует создать песчаную подушку высотой 15-20 см. Насыпанный песок увлажняют и хорошо утрамбовывают.
• В скважины вставляются асбестовые трубы, которые сначала на 30-40 см заливаются бетоном, а потом трубы приподнимаются на 20 см. В результате этих манипуляций бетон вытекает, образуя подошву. Ее функция – усиление конструкции, обеспечение лучшей адгезии опор с грунтом.
• Пока схватывается бетон, производят вертикальное выравнивание труб, используя уровень.
• После застывания основания трубы выполняется ее армирование – в нее вставляется решетка, выполненная из связанных металлической проволокой стальных прутов.

На поверхности выполняется деревянная опалубка, укрепленная по углам брусьями и армированная изнутри арматурой. Последняя представляет собой прутья, связанные друг с другом проволокой и образующие решетку. Нужно правильно сцеплять друг с другом арматуры свай и ленты – это гарантирует прочность и монолитность всей системы.
Следующий этап – заливка свай и опалубки бетоном

На этом этапе важно залить раствор таким образом, чтобы избежать скопления воздушных пузырьков в толще бетона. Для этого используются глубинные вибраторы, а при отсутствии устройства можно воспользоваться обычным прутом, протыкая бетонную поверхность в нескольких местах.

Поверхность бетона выравнивается и защищается укрывным материалом от воздействия осадков

В процессе набора бетоном прочности важно соблюдать температурный и влажностный режим. В жаркую погоду поверхность следует увлажнять.
После застывания бетона опалубку снимают

Специалисты рекомендуют сразу провести гидроизоляцию материала, поскольку он отличается гигроскопичностью. Насыщение влагой приводит к промерзанию и растрескиванию фундамента. В этом случае можно применить рулонные материалы (рубероид, современные мембранные пленки) или битумно-полимерную обмазочную гидроизоляцию. Для улучшения адгезии с гидроизоляционным слоем бетонную поверхность предварительно обрабатывают грунтовками и антисептиками.
Строительство фундамента обычно завершается его утеплением, что позволяет снизить теплопотери в доме, добиться благоприятного микроклимата. В качестве утеплителя обычно используют пенополистирольные плиты, приклеиваемые на специальный состав, или пенополиуретан, распыляемый на поверхность фундамента.

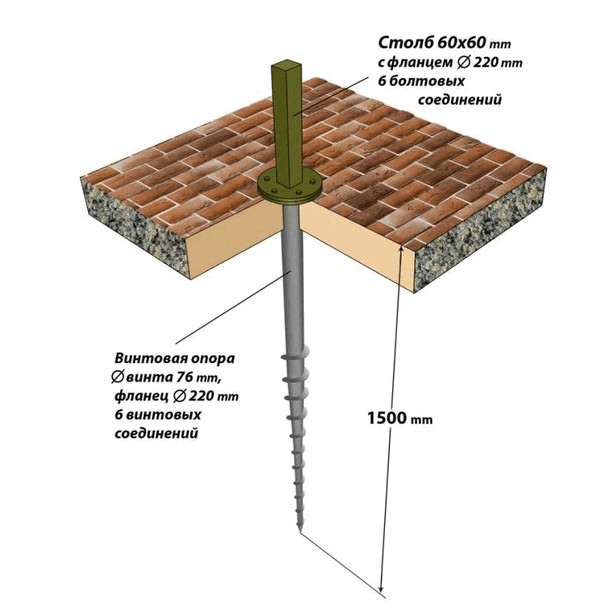

Что собой представляет винтовая опора

Винтовые сваи или спиральные опоры часто применяются там, где нет возможности монтажа ленточного фундамента. Это обуславливается проблемным грунтом или наклонным рельефом. Их конструкция состоит из следующих элементов:

• рабочий ствол – стальная труба диаметром не менее 55 мм;
• направляющая насадка – стальное или чугунное литьё, которое усиливается при помощи термообработки;
• винтовая спираль – накрученные на ствол витки из поката стали.

ФОТО: dasvar.ruТак выглядит наконечник винтовой сваи заводского производства

Направляющая насадка сваи зафиксирована на конце рабочего ствола. Выше, начиная от наконечника, приварена лента, создающая шнек. По сути, подобные конструкции по силам изготовить и в домашних условиях – опытный мастер может выполнить такую работу своими руками. Однако специалисты рекомендуют использовать винтовые сваи только промышленного производства, опорная нагрузка которых рассчитана в лабораторных условиях.

ФОТО: vosaduly.ruСваи могут быть и такими – здесь всё зависит от плотности и каменистости грунта

Общие этапы работ

После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки

Устанавливать винтовые сваи, монтаж которых может занять от 4 до 10 дней, в целом можно выполнить самостоятельно. Полный процесс создания такого фундамента можно разделить условно на несколько основных этапов:

Разметка. Изначально производится разметка участка при помощи колышек и верёвки согласно заранее подготовленному проекту и с выдержкой всех размеров. В среднем расстояние между трубами составляет от 2 до 3 метров, в зависимости от диаметра сваи и ее типа.

Монтаж свай. Первым делом производится установка угловых свай, а затем и всех остальных

Важно не допускать отклонений трубы, поскольку она должна быть точно по центру закладного бруса или профиля основания.

Обрезка. На этом этапе лишние участки труб обрезают болгаркой под одну высоту.

Заливка бетона

При использовании сварных труб, на этом этапе в них заливают бетонную смесь.

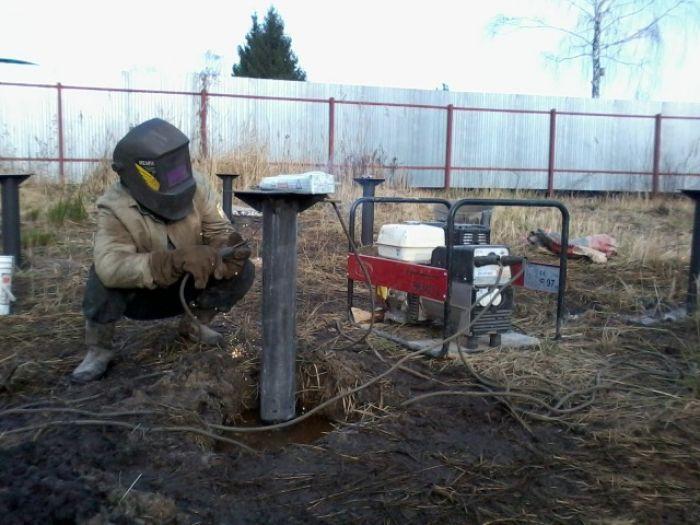

Установка оголовка. После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки. Сварочный шов обязательно зачищают и покрывают слоем краски.

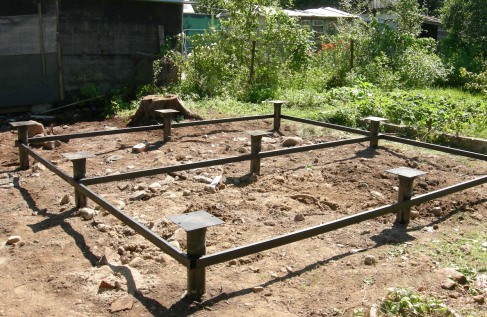

Установка обвязки. Это завершающий этап строительства фундамента. Тут происходит установка нижней обвязки, в качестве которой применяется закладной брус или металлический швеллер.

На этом изготовление свайного фундамента можно считать оконченным. Более подробно узнать как установить сваи винтовые своими руками можно на видео в конце статьи.

Что такое винтовые сваи?

Как следует из самого названия, сваи представляют собой пустотелую металлическую трубу с резьбой. Чаще винтовые сваи имеет вместо резьбы лопасти, чтобы надежнее закрепится в грунте.

Иногда можно увидеть комбинированную конструкцию – резьба, усиленная лопастями. Такой тип свай подходит для тяжелых каменистых почв. Свая с двумя лопастями считается более надежной, так как давление на трубу распределяется равномерно.

Для изготовления фундамента забора используются сваи трех типоразмеров:

1. Диаметром 89 миллиметров.
2. Диаметром 78 миллиметров.
3. И даже диаметром 57 миллиметров.

Важно: диаметр ствола выбирайте в зависимости от почвы на вашем участке и материала, которым будет обшиваться основа ограждения. Для возведения забора используются винтовые сваи со сварным наконечником для разных видов грунта:

Для возведения забора используются винтовые сваи со сварным наконечником для разных видов грунта:

• для каменистых грунтов подойдет винтовая свая с двойными
  лопастями;
• для любого вида грунтов (кроме песка и торфа) – с
  открытым наконечником;
• для песка и торфа – с закрытым наконечником.

Внимание: сварные сваи не пригодны для строительства фундамента дома – для больших нагрузок следует выбирать литые сваи. В зависимости от диаметра и длины сваи устанавливается их цена

К примеру, свая длиной 2,5 метра диаметром 89 мм почти вдвое дороже, чем 57-миллиметровка: ее цена составляет от 2300 до 2600 рублей

В зависимости от диаметра и длины сваи устанавливается их цена. К примеру, свая длиной 2,5 метра диаметром 89 мм почти вдвое дороже, чем 57-миллиметровка: ее цена составляет от 2300 до 2600 рублей.

Нерационально приобретать для строительства забора на обычных грунтах сварные сваи с двойными лопастями – их цена значительно выше.

Внимание: если вы сможете установить сваи самостоятельно, с помощью напарника, вы сэкономите до 50 процентов стоимости забора. Как правило, стоимость установки опоры, которую предлагают строительные фирмы с использованием специальных механизмов, равна стоимости самого материала

В придачу к этому вам придется заплатить еще несколько тысяч рублей за исследование грунта на участке

Как правило, стоимость установки опоры, которую предлагают строительные фирмы с использованием специальных механизмов, равна стоимости самого материала. В придачу к этому вам придется заплатить еще несколько тысяч рублей за исследование грунта на участке.

Без предварительного исследования серьезные специализированные фирмы к установке свай не приступают.

Когда используются винтовые сваи?

Применение металлических свай оправдано в том случае, когда грунты на участке строительства пучинистые, либо участок подвергается частому подтапливанию. Их применение также возможно на участках с неровным рельефом. Кроме устройства фундаментов под дома винтовые сваи используются для строительства таких сооружений как – линий электропередач, ограждений, мостов и прочего.

В жилом строительстве винтовые сваи применяются чаще всего при возведении каркасно -щитовых или каркасно — панельных домов с небольшим весом.

Преимущество винтовых свай

Однако сваи заводского изготовления стоят не так уж и дешево, поэтому многие, кто решился на такое строительство, озабочены вопросом, как сделать самому винтовую сваю, чтобы удешевить строительство.

Что представляют собой винтовые опоры?

Это полые металлические трубы, на конце которых имеются специально устроенные лопасти и конус, посредством которых происходит их вкручивание в грунт. Наконечники, лопасти, диаметр и общая длина свай может быть различная.

В заводских условиях, если эти лопасти не отлиты единым целым с трубой, то их наваривают специалисты высокого профиля с использованием специальной сварочной аппаратуры. Кроме этого сваи должны иметь прочное антикоррозийное покрытие, которое при самостоятельном изготовлении данных элементов фундамента вряд ли возможно.

При установке данных изделий осуществляется пробное вкручивание их в грунт. Конец сваи должен достичь твердого основания, в противном случае здание будет постоянно проседать, в результате чего изменятся его геометрические размеры и возможно дальнейшее разрушение всей конструкции.

Количество и длина свай определяется инженерными расчетами, основанными на данных геологических изысканий и проектных размерах здания. По окончании монтажа в полость свай заливается бетон. При сложном рельефе участка сваи можно наращивать, т.е. наращивают их оголовки. Для дальнейшего возведения здания верх свай связывают между собой ростверком, выполняемым из железобетонных балок, плит, деревянного бруса, или швеллера.

Какие сложности при изготовлении свай своими руками?

Самостоятельное изготовление винтового стержня, для удешевления строительства, конечно возможно, но вот стоит ли этим заниматься, если учитывать все риски, которые могут возникнуть при некачественном изготовлении данного элемента.

В первую очередь винтовой стержень должен обладать достаточной прочностью, чтобы выдержать вес всего здания, а для этого нужно знать марку стали, толщину и длину стержня. Узнать это можно только путем сложных инженерных расчетов, которые не под силу обычному застройщику.

Второй момент – это антикоррозийная защита металлической сваи. Ведь каждому известно, что находясь в земле, любое железо ржавеет с немыслимой быстротой, поскольку грунт постоянно влажный. Если при производстве свай промышленным методом они защищены слоем цинкового покрытия, то в условиях собственного строительства застройщик может нанести лишь несколько слоев краски или иного состава, препятствующего образованию коррозии.

Однако при вкручивании в грунт боковые поверхности контактируют со всем, что встречается на пути сваи, и самая хорошая защита может быть нарушена, если в земле попадутся слишком твердые куски земли или камней. В этом случае процесс коррозии может начаться сразу же после того как свая будет установлена
.

В третьих вы не сможете сделать наконечник сваи надлежащей прочности, здесь потребуется квалифицированный сварщик, необходимое сварочное оборудование, поскольку при некачественной сварке возникает риск отрывания лопастей или их деформирования при вкручивании сваи в грунт, а это чревато уменьшением прочности фундамента или его перекоса. И здесь предпочтение отдается изделиям промышленного производства.

Это еще один фактор, который нужно учитывать прежде, чем сделать винтовые сваи своими руками.

Как видите слишком много минусов при изготовлении свай самостоятельно, но люди все равно решаются на их кустарное производство. А почему? На этот вопрос ответ может быть только один – цена. Слишком дорого обходятся фундаменты, выполненные на сваях заводского изготовления, к тому же не всегда качество соответствует цене.

Потому что самые дешевые винтовые сваи изначально должны вызывать подозрение. Ведь люди не зря придумали поговорку «хорошее не может быть дешевым».

2 — Трассировка участка

Эта работа значительно упрощена, в отличие от подготовки местности для других типов фундаментов. Достаточно лишь очистить территорию от мусора и насаждений. Разметка заключается в определении мест установки свай, причем это делается с таким расчетом, чтобы не допустить провисания элементов нижнего венца (опорного бруса). Предельный интервал между сваями – 3 м.  Подробнее о разметке фундамента читайте здесь.

В первую очередь «сигнальные» колышки (прутья арматуры) ставятся по углам контура основания. При этом нужно учитывать, что при сложной архитектуре строения сваи располагаются на всех поворотах, а также в местах стыков стен (наружных и внутренних). Если предусмотрены какие-либо пристройки (гараж, терраса и тому подобное), то под эти части строения также закладываются сваи.

Часто в статьях, посвященных свайным фундаментам, указывается, что строение располагается параллельно соседним сооружениям, дорогам. На основании чего дается такая рекомендация? Как спланировать расположение будущего дома – на краю участка, в глубине, прямо или по диагонали – все это на усмотрение хозяина. Как лучше (с точки зрения подводки инженерных коммуникаций, общего ландшафта и так далее), так и стоит делать, не «оглядываясь» ни на чьи советы.

Раскрой полосы

С помощью грамотного построения раскроя стальной полосы можно в значительной степени сократить количество отходов.

Ширина и длина полосы должны быть кратными наружному диаметру заготовки лопасти:

1. Необходимо уложить большой шаблон по ширине без всяких припусков. К примеру, в случае, когда мы имеем диаметр 200 мм, ширина полосы должна составлять 200 мм;
2. Полоса должна соответствовать по длине диаметру шаблона, умноженному на количество заготовок (причем без всяких припусков на зазоры между заготовками).

Для того, чтобы все лопасти были одинакового размера, необходимо грамотно расчертить полосу: для этого требуется провести горизонтальную ось по её длине, а вертикальные, в свою очередь, — с шагом, который будет равен диаметру лопасти. Причем первую вертикаль необходимо разметить от короткой стороны полосы на расстоянии, которое будет составлять половину диаметра заготовки.

С использованием шаблонов происходит разметка кругов. Причем выполнять эти операции можно в любом порядке – сначала большие (наружные), затем малые (внутренние) или же наоборот.

В том случае, если Вы решаете не наносить оси на полосу, Вам необходимо начинать разметку с наружного контура заготовки.

Конструкция опор

Опора обозначенного типа представляет собой стальную трубу, одна часть которой оснащена спиралевидной лопастью и острым наконечником. Такая конструкция позволяет в процессе монтажа обходиться без применения спецтехники для погружения сваи в грунт.

Конструктивные элементы

Винтовая опора состоит из следующих элементов:

1. Ствол – стальной профиль с круглым сечением.
2. Наконечник – нижняя часть тела сваи, которая благодаря заостренной форме легче преодолевает сопротивление грунта.
3. Лопасть – спиралевидный фрагмент, конфигурация которого определяется на этапе проектирования.

Благодаря наличию винтового фрагмента металлический стержень вкручивается в землю. При этом почва дополнительно уплотняются, повышая несущую способность грунта. В дальнейшем спиралевидные лопасти будут препятствовать силам, выталкивающим опору наружу.

В чем отличия самодельных изделий от заводских?

Процесс изготовления винтовых свай регламентируется нормативными документами. В частности, в ГОСТе 8732 прописаны требования к качеству стали для таких опор.

Заводские изделия, соответствующие стандартам, различаются по размерам, конфигурации и эксплуатационным характеристикам.

Трубы из недостаточно прочной стали не обеспечивают требуемую несущую способность, а слабое гидроизоляционное покрытие неизбежно приведет к преждевременному разрушению металла коррозийными процессами.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг. Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг. При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

• Южные районы – 50 кг на квадратный метр крыши;
• Средняя полоса – 100 кг;
• Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП 20.1330.2016 «Нагрузки и воздействия».

Что делать, если сваю не удаётся закрутить

Повреждение сваи

Если оказалось так, что свая попала не просто в плотный грунт, а в камень, то необходимо прекратить работы, вывинтить её и разобраться в ситуации.

При продолжении ввинчивания велика вероятность повреждения лопастей, что сделает конструкцию непригодной для дальнейшего использования. Вариантов решения может быть несколько:

1. В случае попадания обычного камня дело решается обычным извлечением его из скважины любым удобным способом.
2. Если расчётная глубина достигнута, то сваю рекомендуется ввинтить обратно и она обеспечит достаточные прочностные и эксплуатационные характеристики.
3. При попадании на каменный пласт для дальнейших работ потребуется привлечение бурильной установки, которая сможет пробить его и обеспечить возможность дальнейшего заглубления. Вторым вариантом является смещение строительной площадки в сторону, где такого пласта предположительно нет. Это рекомендуется делать только тогда, когда были вкручены все сваи, кроме промежуточных.
4. Можно рискнуть и попытаться заглубить сваю, предполагая, что плотный слой имеет минимальную толщину. Однако повреждение лопастей будет гарантировано и не факт, что удастся её дальше заглубить, но точно придётся менять или, как, минимум рихтовать.

Рекомендуем посмотреть видео процесса монтажа сваи с помощью рычага.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Процесс изготовления шаблона

Процесс опять же начинается именно с изготовления шаблона. Он имеет форму треугольника, который вырезают из тонколистового металла либо же из иного (мягкого) материала (к примеру, из пластика либо картона).

Высота шаблона должна быть равной двум диаметрам трубы.

Для определения размера основания шаблона, необходимо выполнить некоторые расчеты:

1. Внимательно вычислить длину окружности сечения ствола — с этой целью наружный диаметр умножают на 3,14;
2. Полученный результат требуется разделить на количество секторов, из которых будет оформлен конус. К примеру, для трубы с диаметром в 76 мм, достаточным количеством станет 4.

По результатам этих нехитрых вычислений получают длину основания требуемого треугольника – нашего шаблона.

Расчет количества свай

Перед тем, как начинать изготовление свай своими руками, необходимо определить точное количество элементов конструкции. При проведении расчета стоит учитывать следующее:

• Сваи должны располагаться под каждым углом постройки.
• Необходима установка опор в местах пересечения несущих стен дома.
• Не меньше двух свай нужно установить в месте расположения печи или камина.
• Требуется установка свай под будущей террасой или другой пристройкой.

Так рассчитывается количество основных свай. Для большей прочности необходимо установить дополнительные опоры. Их рассчитывают по следующему принципу:

• При возведении строений из блоков или плит между дополнительными опорами необходимо выдерживать расстояние до 2 метров.
• Для каркасных конструкций из дерева достаточно расположить сваи на расстоянии 2,5 метра.
• При строительстве брусовых или бревенчатых домов между сваями можно делать промежуток до 3 метров.

Для удобства подсчета винтовых свай рекомендуется составить план-схему строения, где отметить места расположения опор.

Расчет количества винтовых свай

Винтовую сваю можно изготовить самостоятельно, необходимо лишь запастись подходящими материалами и соблюдать технологию изготовления. Однако сваи, выполненные своими руками, безопаснее использовать в качестве основания для легких построек или оградительных конструкций.

Как установить винтовые сваи своими руками

Считается, что монтаж винтовых свай, это технологически сложная работа. Что для её выполнения нужны особые знания и дорогостоящая техника. Так ли это?

Если разбить все работы поэтапно, то получится следующая картина:

• Сначала производится расчёт фундамента на винтовых сваях. Для этого необходимо выполнить геолого-исследовательские работы. Согласно СНиП 2.02.03-85 «Свайные фундаменты», для фундамента, например, дома из сэндвич-панелей в 150 м2, берётся нагрузка в 70 тн, хотя вес такого дома 25-30 тн. Исходя из характеристик несущей способности (они есть у каждого производителя) и результата геологических изысканий, подбирается типоразмер свай, и рассчитывается их количество, сообразуясь с данными СНиП. Длина сваи берётся с учётом глубины промерзания грунта.
• Необходимо произвести разметку  поля. Для этого, план здания разделяют на прямоугольники, и соблюдают погрешность в 1-2 см, как по диагонали, так и по габаритам.
• Монтаж винтовых свай своими руками начинаем с углов. Это будут реперные точки для разметки, согласно имеющегося  чертежа.
• В требуемую точку устанавливаем сваю. Если она длиной до 2,5 м, то в специальное отверстие вставляем прут для завинчивания. Если же свая длиной от 2,5 м до 4 м, то используют удлинитель, и как рычаги — трубы с квадратным сечением 50х50 мм и длиной 3-3,5 метра. Их надевают на технологические «уши» удлинителя, а удлинитель надевают сверху, и скрепляют со сваей по соосным отверстиям.
• Завинчивают сваю 3-4 человека. С помощью строительного уровня и отвеса, постоянно проверяется вертикальность. Отклонение от вертикальной оси допустимо в 1-2 градуса.
• После окончания работ, когда сваи завинчены на расчётную глубину (но не менее 1,5 м), с помощью оптического дальномера производится промер высот свайного поля по горизонтали, и обрезка по одному уровню угловой шлифмашиной.
• После этого, заливаем в сваи раствор бетона. Это укрепляет их, убирает воздух и повышает антикоррозийность внутри тела.
• Как только бетон застынет, привариваем оголовники. Затем с помощью швеллера (сваркой), или брёвен (шпильками или саморезами), получаем единую конструкцию свайно-винтового фундамента.
• Все сварочные швы тщательно промазываем антикоррозийной мастикой.

В конце строительства, производят отделку свайного фундамента. По периметру дома закрепляют цокольный сайдинг, декоративные панели, и т.д., оставляя зазор между обшивкой и отмосткой.

Трудно самим выполнить свайный фундамент, или не очень – решать вам. Но в этой связи, следует упомянуть, что многие застройщики, которые нанимали вроде бы «специалистов», получили вместо желанного фундамента километр испорченных нерв.

Писали, что рабочие, вместо того, что бы ввинчивать сваи в грунт, рыли зачем-то ямы под них! Поэтому, желательно, перед тем, как кому-нибудь доверить это важное дело, поинтересоваться, какая технология выполнения работ принята у данной фирмы. Полезное видео по теме:

Полезное видео по теме:

Окончательная сборка винтовой сваи

При решении собрать винтовые сваи самостоятельно, необходимо обратить предельное внимание на следующие моменты:

• В процессе установки лопасти на конус между ними вообще не должно быть зазоров. Если они появляются, необходимо в обязательном порядке подкорректировать угол подъема спирали;
• Расстояние между вершиной конуса и нижним углом должно составлять 50 мм;
• После того, как будет достигнуто полное примыкание, необходимо приварить стык с использованием сплошного шва. Причем прерывистый шов в этом случае использовать нельзя. Ведь в процессе закручивания винт будет подлежать сильным нагрузкам.
• Последний шаг – приварить оголовок ребра жесткости. Они представляют собой прямоугольные треугольники (катет – 50 мм). Катеты ребер должны привариваться к нижней плоскости оголовка, а также поверхности трубы.

Итак, мы раскрыли перед Вами хитрости и все этапы изготовления винтовых свай своими руками. Помните — чем правильнее и тщательнее Вы подойдете к реализации каждого этапа, тем более надежный и устойчивый фундамент Вы получите в результате своих трудов.

https://youtube.com/watch?v=KJffTjWmAfQ

3 — Установка сваи

В намеченном месте выкапывается небольшая лунка, достаточная для того, чтобы заглубить изделие на 30 – 40 см. Каждая свая на противоположном от рабочей части конце имеет специально подготовленные диаметрально расположенные отверстия (их называют технологическими). Они служат для того, чтобы в них можно было продеть рычаг для придания изделию вращательного момента.

Необходимо постоянно контролировать вертикальность будущей опоры дома. Некоторые мастера поступают так – на верхнем конце сваи закрепляют шнур с подвешенным грузиком (отвес). После 1 – 2 полных оборотов убеждаются в правильности «проходки». Заодно и отдыхают, и корректируют направление движения «бура». Рекомендуется вкручивать изделие не менее чем на полтора метра, так как на большей части нашей страны грунт глубже не промерзает. Ориентироваться нужно на усилие, которое требуется на вворачивание сваи. Желательно, чтобы она уперлась в твердый слой.

Преимущества винтового фундамента

Основание под дом, полученное методом закручивания винтовых свай является надежным и прочным. Свая изготавливается из стальной трубы с заостренным концом и привариваемых лопаток. Это достаточно износостойкий и долговечный материал со специальным антикоррозийным покрытием, предотвращающим появление ржавчины.

Основными преимуществами фундамента являются:

• Не требуется проведение трудоемких земляных работ с рытьем глубоких котлованов и траншей;
• Монтаж винтовых свай может проводиться на любых поверхностях с достаточно не ровным рельефом;
• Закладка фундамента возможна в любое время года;
• Быстрота и простота процесса.

При завинчивании винтовых свай происходит значительное уплотнение грунта, что обеспечивает высокие показатели несущей способности фундамента.

Этапы установки винтовых свай

Оголовок обязательно должен иметь отверстия для крепления бруса, из которого будет производиться строительство дома

Чтобы выполнить монтаж винтового свайного фундамента своими руками, необходимо выполнить следующие работы:

1. В месте, отмеченном под сваю, выкопать приямок глубиной не более 50 см. При большей глубине потребуется сооружение дополнительной обвязки. Свая ввинчивается в грунт на глубину от 1,5 м, чтобы предупредить смещение при пучении и выпирании грунтов. Оптимальное расстояние ввинчивания – 1,6-1,7 м;
2. Вставить в отверстие наверху лом, надеть на него с обеих сторон трубу увеличенного диаметра, она будет выполнять роль рычага. На сваю лучше прикрепить уровень (магнитный), чтобы скорректировать угол наклона, который не должен превышать 1,5-2 °;
3. Ввинтить сваю на нужную глубину своими руками, как показано на видео;
4. После завершения всех работ, обрезать элементы по высоте. Обрезка проводится с применением нивелира, чтобы обеспечить ровность всех элементов;
5. Бетонирование проводится в целях защиты от коррозии. Раствор готовится из песко-цементной смеси, где на 1 часть цемента берется 4 части песка;
6. Оголовок представляет собой стальную площадку усиленного типа, приваренную к трубе чуть большего, чем свая сечения. Оголовок надевается на сваю и также приваривается.

Установка винтовых свай закончена, все работы достаточно быстро выполняются своими руками. Если остались вопросы, посмотрите видео, где поэтапно разобран процесс ввинчивания свай и монтаж свайного фундамента.
