Технология тисэ. строим тёплые стены дома своими руками

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Размножение

Основные способы – семенной и черенкование. Пирамидальные сорта ягодного тиса можно размножать прививкой. При этом стандартного размера кустик вырастит быстрее. Подвоем выступает трехлетний саженец, используется способ вприклад. Время проведения операции – ранняя весна.

Посадка семян считается самым длительным методом, поэтому применяется редко. В питомниках так размножают тисы ягодный и остроконечный. Семена заготавливать в сентябре – октябре, когда мясистая оболочка становится мягкой, приобретает слизистую консистенцию. Декоративные разновидности многолетника разводить черенкованием

Важно учитывать, что пирамидальные и колоновидные сорта размножают из верхушечных побегов, а у кустарниковых видов можно использовать боковые

Семенной способ

В природе предварительную подготовку перед посадкой проводят птицы. Проглатывая красные ягоды, в их желудке происходит скарификация, благодаря которой семена хорошо прорастают, попадая на землю. В домашних условиях требуется собрать вызревший семенной материал, замочить, избегая брожения, затем очистить от ариллуса. Немного подсушить, положить в холодильник для стратификации до следующей осени.

В подготовленную питательную почвосмесь посеять семена, замульчировать тонким слоем хвойного опадка. Сверху установить парник, натянув на дуги пленку. К маю – июню должно взойти около 70% семенного материала. Иногда посадку производят через 1,5 года весной. В этом случае всходы появятся через 2 месяца. Свежие семена без стратификации в земле могут пролежать 3-4 года.

Расход семенного материала на 1 м² составляет 3 г – около 500 шт. В питомниках 2 года всходы растут в парниковых условиях, затем на 2 года пикируются на грядку, еще 3-4 проводят в школке, только потом переносятся в открытый грунт. При выращивании тиса дома можно посеять в парнике, а появившиеся всходы пересадить сразу на место выращивания. Окружив их дополнительным уходом и защитой от неблагоприятных факторов.

Черенкование растения

Срезать побеги в сентябре – октябре, после вызревания, или в апреле – мае. Длина посадочного материала около 15-20 см, на веточке должно находиться несколько боковых ответвлений. Нижнюю часть зачистить от хвои, веточки прищипнуть. Место среза перед посадкой обработать стимулятором роста. Зачищенным концом вставить во влажный субстрат, немного прижать. В одной емкости расположить несколько черенков. Сверху натянуть пленку, создав тепличные условия. До укоренения укрытие периодически снимать, проветривать, увлажнять почву. Готовые к посадке черенки образуют новые побеги.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

1. Веса стен, перегородок, перекрытий, кровли и пристроек.
2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где  H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Расчёт и технология возведения фундамента ТИСЭ с ростверком

    Расчёт необходимого числа фундаментных столбов для каждой конкретной постройки подробно описан в статье о столбчатых фундаментах. Для фундаментов ТИСЭ он абсолютно аналогичен, поэтому повторяться не будем.

    Работы по устройству фундамента ТИСЭ производятся в следующей последовательности:

  1) На основании расчёта производится разметка фундамента на участке застройки.

  2) Производится бурение скважин на 0,2-0,3 метра ниже глубины промерзания вручную или с использованием средств механизации.

    Несколько советов:

  — Лучше сначала пробурить цилиндрические части всех скважин, а потом делать расширения. Это позволит сэкономить время на установку-снятие плуга бура;

  — В процессе бурения Вам могут попасться камни. Маленькие сами собой упадут в накопитель, большие придётся выкорчёвывать и  доставать, например, мотыгой. Если Вы наткнулись на большой валун, нужно сместить скважину (смещение до полуметра допустимо без дополнительных расчётов);

  — Чтобы облегчить разбуривание расширения в сухих глинистых грунтах, предварительно (например, на ночь) в каждую скважину заливают вёдер по пять воды. Грунт при этом увлажнится и бурение будет осуществляться легче. Также воду заливают и при сухих песчаных грунтах, для предотвращения обсыпания грунта;

  — Если есть опасность обсыпания грунта в расширенном основании скважины, старайтесь не затягивать с заливкой бетона. То есть разбурили одно расширение, сразу заливайте бетон, затем другое, и снова бетон, и так далее. Так поступают на песчаных грунтах и при высоком уровне грунтовых вод, которые быстро подмывают стенки сферического расширения.

  3) Изготовляется рубашка из рубероида (процесс показан в статье о столбчатых фундаментах, там же описано и армирование) и вставляется в скважину до начала расширения (на рисунке ниже показана как гидроизоляция).

  4) Вяжется арматурный каркас, вставляется в скважину и заливается бетон. Изготовление арматурных каркасов — довольно трудоёмкая операция, поэтому лучше выполнить её ещё до начала бурения скважин.

  5) После заливки всех опор приступают к сооружению ростверка. Этому процессу посвящена отдельная статья «Столбчатый фундамент с ростверком (свайно-ростверковый)». К тому, что там написано стоит добавить лишь следующее: если делается высокий ростверк, то уровень его над землёй не должен превышать 20 см. Связано это с небольшим диаметром цилиндрической части сваи.

    Если участок не ровный, имеет определённый рельеф, ростверк делается либо с переменной высотой сечения при небольших уклонах (на рисунке слева), либо ступенчатым — при больших уклонах (на рисунке справа).

Размножение тиса

Способы размножения

Размножается тис семенами и черенками. Семенное размножение более трудоемко и занимает намного больше времени, чем вегетативные способы, а его результаты непредсказуемы, поскольку далеко не всегда генеративный способ сохраняет сортовые признаки родителей. Поэтому семенное размножение используют для получения видовых тисов и для выведения новых сортов растения. Размножать тис черенкованием быстрее и надежнее, а главное – молодые растения полностью наследуют сортовые признаки материнского дерева.

На фото: Ветка тиса ягодного

Размножается тис также прививкой вприклад, однако этим лучше заниматься специалистам.

Размножение черенками

Для черенкования вам понадобятся отрезки трех-пятилетних побегов длиной 15-20 см. Заготавливают их в сентябре-октябре или в апреле-мае. Нижнюю часть черенков очищают от хвои, а срез обрабатывают стимулятором роста, после чего черенки высаживают в кадки, наполненные субстратом из одной части песка и двух частей торфа. Если процедура проводится осенью, то черенки всю зиму содержат в тепле, а весной высаживают в сад. Если черенкование осуществляется весной, то можно сначала высадить черенки в парник под пленку, а когда у них отрастут корни, их пересаживают в сад. Длится окоренение 3-4 месяца, и все это время субстрат должен быть слегка влажным. Снимают покрытие с черенков только в конце лета, чтобы они успели освоиться в саду до холодов. Первые три года саженцы на зиму укрывают, чтобы не подвергать их корневую систему опасности обморожения.

Выращивание из семян

Всхожесть семена тиса при правильном хранении сохраняют до четырех лет. Лучше всего осуществлять посев осенью, сразу после сбора семян. Если вы собираетесь сеять тис весной, то вам придется продержать его семена в холодильнике при температуре 3-5 ºC не менее полугода. Эта мера обеспечит более высокую всхожесть. В марте семена высевают в стерильный субстрат на глубину 5 мм, накрывают пленкой и помещают в теплое место. Прорастание семян длится не менее двух месяцев, а если вы использовали для посева нестратифицированный посевной материал, то всходов вам придется ждать от одного до трех лет. Через два года после появления всходов их пикируют на грядку в теплицу, а еще через два года сеянцы высаживают в школку, где они будут подрастать еще 3-4 года до пересадки на постоянное место.

Виды и сорта

Выведены декоративные карликовые сорта, используемые в ландшафтном дизайне. Стелющаяся крона подходит для альпинария, зеленых ковров. Тисовые деревья вырастают до 30-40 м, обладают колоновидной, округлой, пирамидальной формой, кустарники ниже. Окраска хвои зависит от разновидности и сорта, может быть желтой, красноватой, голубой, зеленой.

Насчитывают около 8 видов тиса, наиболее распространенные из них с популярными сортами:

• обыкновенный – Самерголд, Компакта, Довастониана, Фастигиата;
• остроконечный – Минима, Капитата, Нана, Золотистый;
• канадский – Ауреа, Пирамидалис;
• средний – Хилли, Хикси, Хатфилд;
• тихоокеанский – коротколистный.

Ягодный

Дерево до 20-25 м, диаметром кроны 1,5 м, живет 1,5-4 тыс. лет. Произрастает в лесах, на равнинах. В горах встречается на высоте до 2000 м над уровнем моря. Разновидность применяется в строительстве, токарном и столярном деле, для производства фанеры, музыкальных инструментов и мебели. Свойства кроны позволяют использовать тис ягодный для посадки лабиринтов, живых изгородей, боскета.

Форма кроны цилиндрическая, часто многовершинная. Кора гладкая или имеет пластиночки, цвет серый с красноватым оттенком. Ствол покрыт множеством спящих светло-коричневых почек. Хвоинки длиной 2-3,5 см, шириной 0,2 см. Окрас верхней части листочков темно-зеленый, заметна центральная жилка. Нижняя сторона светло-зеленая, тусклая.

На женских деревьях формируются одиночные семенные шишечки. Семязачаток покрыт мясистым ярко-малиновым ариллусом (кольцевой валик, кровелька). Семена буроватые, вытянутой формы, твердые. Опыление происходит в апреле – мае. Годовой прирост маленький, но селекционерами выведены сорта, которые растут значительно быстрее.

Остроконечный

Вечнозеленое дерево высотой до 20 м, часто не выше 6 м. Некоторые подвиды – кустарники, стелются по земле. Крона неправильной овальной формы с пониклыми или горизонтальными побегами. Красновато-серый ствол вырастает толщиной до 1 м. Темно-зеленые хвоинки серповидные, плоские, с небольшим шипом на верхушке, размер иголочек 2,5х0,3 см. Раз в 5-7 лет тис обильно плодоносит яйцевидными приплюснутыми семенами размером 0,5-0,7 см на 0,4 см, закрытыми красным присеменником.

Разновидность произрастает группами в хвойно-лиственных лесах, над уровнем моря встречается до 900 м. Характеризуется теневыносливостью, предпочитает известковый грунт и повышенную влажность. Тис остроконечный относится к редким видам. Используется для ландшафтного дизайна, изготовления мебели, столярных изделий, но древесина заготавливается редко ввиду ограниченных запасов.

Канадский

Произрастает по берегам водоемов, в оврагах, болотистых лесах. В зависимости от сорта тис канадский – кустарник или низкое дерево до 1,5-2 м. Разновидность однодомная, мужские и женские генеративные органы расположены на одном растении. Хвоинки 1-2,5 см на 0,2 см, изогнутые, остроконечные, плоские. Цвет желтовато-зеленый, зимой приобретает красновато-коричневый оттенок. У основания растения хвоя более длинная, чем на макушке. Цветение происходит в марте. Тис канадский образует круглые ягодоподобные плоды. Корневая система поверхностная, хорошо развита. Вид отличается морозоустойчивостью, медленным приростом – до 5 см в год.

Средний

Промежуточная разновидность между ягодным и остроконечным тисами. Отличается морозостойкостью (до -28°C), теневыносливостью, простотой размножения черенкованием. Подходит для посадки стриженной изгороди, оград и бордюров, хорошо переносит стрижку и глубокую обрезку. Устойчив к задымленности, загазованности воздуха, но не растет на кислых почвах и при застоях воды.

Кустарник высотой 3-5 м, с диаметром округлой или колоновидной кроны 2,4-3 м. Нижние побеги оливково-зеленого окраса, верхние под действием солнца приобретают красноватый оттенок. Хвоинки крупные, размером 0,3х3 см, сверху темно-зеленые, блестят, снизу светлее, просматривается центральная жилка. Цветение наступает в апреле – мае, созревание семян в августе – сентябре. Растет быстрее остальных видов, за 10 лет достигает 3 м.

Коротколистный

Другое название – тис тихоокеанский. Вырастает до 6-12 м, редко достигает 25 м. Диаметр ствола 0,3-0,4 м. Форма кроны ширококоническая, веточки горизонтальные или восходящие, молодые побеги немного свисают. Хвоя линейная, заостренная, размером 1-2 см на 0,2 см. Верхняя поверхность окрашена в желтоватый или голубовато-зеленый цвет, нижняя светлее. Растение двудомное, семена около 0,5 см, с 2-4 гранями, ариллус до 1 см в диаметре, окрашен в красный или оранжево-красный цвет.

Особенности посадки

Тис ягодный относительно неприхотлив и пригоден для выращивания в разных климатических условиях. Но его пересадка из контейнера не рекомендуется в кислую или заболоченную почву, чрезмерно сухую землю, а также на места с сильным ветром. Оптимальным решением станет выбор солнечного, хорошо освещенного участка, но в этом случае морозоустойчивость дерева будет заметно снижена. При высадке на светлых, но затененных местах удается сохранить яркость хвои, добиться обильного образования плодов.

При наличии водоема растение лучше расположить поближе к нему. Это убережет хвою от потери яркости, а дерево или куст от засыхания. В зимнее время лучше обеспечить растению дополнительное укрытие от морозов и ветра.

Перед высадкой тиса ягодного стоит заранее тщательно взрыхлить имеющийся почвенный слой, обеспечить ему необходимое насыщение питательными веществами. Для этого используется смесь 2 частей торфа и песка с 3 частями дерна. При близком залегании грунтовых вод обязательно устраивается хороший дренаж. Застой воды недопустим, он просто погубит корневую систему.

При выборе саженца следует отдавать предпочтение тем экземплярам, которые соответствуют по окраске хвои и ствола своему ботаническому описанию. В горшке, на почве не должно быть налета, на коре — пятен, трещин, других повреждений.

Проводят посадку в весеннее время, после схода снега и снижения уровня грунтовых вод

Важно, чтобы почва успела достаточно прогреться. Если высаживается несколько растений, между ними выдерживают расстояние не менее 0,5-3 м, в зависимости от сорта, предполагаемых параметров взрослого дерева или куста

Для живой изгороди возможна более близкая посадка.

Подготовка посадочной ямы требует создания углубления на 60-80 см, внутрь закладывается смесь плодородного грунта, торфа и песка, заготовленная ранее, допускается добавление комплексного удобрения для хвойников. Саженец освобождают от контейнера, помещают в землю так, чтобы корневая шейка находилась над уровнем верхнего слоя дерна, засыпают оставшуюся почву, уплотняют и поливают. Поверхность в месте посадки мульчируют при помощи торфа или опилок.

Проектирование

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

• они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
• изготовление полноценного подземного или цокольного этажа на столбах невозможно;
• полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
• при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
• коммуникации в подполье следует дополнительно утеплять;
• для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

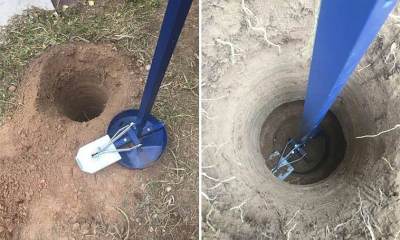

Бур ТИСЭ.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

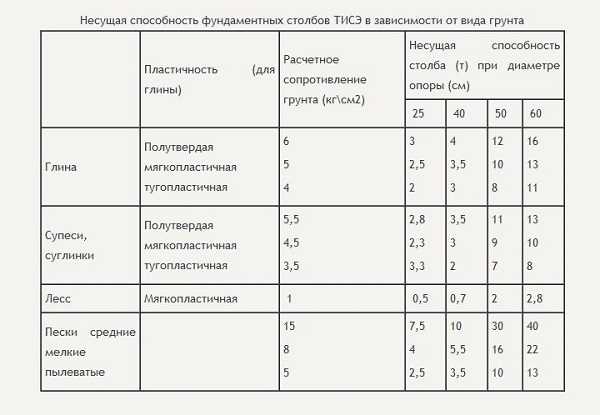

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

• плавающая плита позволяет возвести коттедж на влажном грунте;
• лента пригодна для проектов с цокольным этажом;
• буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
• винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Погреб внутри фундамента ТИСЭ.

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Принцип работы опалубки ТИСЭ-2 и ТИСЭ-3

Рабочая операция формовки блока практически полностью повторяет процедуру изготовления блоков на самодельных или заводских станках. Материалом для блоков служит жёсткий суховатый раствор любой комбинации, приведённой выше.

Ход работы:

1. Смочить контактную поверхность водой.
2. Установить форму в начальное положение первого блока (на угол).
3. Вставить поперечные стержни.
4. Установить ограничители пустот (кубы).
5. Установить продольный стержень для удержания кубов.
6. Укладывать смесь в 2–3 этапа, тщательно, но без лишних усилий трамбуя каждый слой.
7. Установить выжимную рамку (в комплекте).
8. Извлечь продольный фиксатор (стержень).
9. При помощи специального рычага (в комплекте) извлечь кубы из опалубки.
10. Придерживая выжимную рамку, снять стенки опалубки.
11. Укладывать пластиковую дорожную сетку каждые 3–4 ряда. Зазор между блоками — 10 мм.

При возведении стен опалубкой ТИСЭ-3 предусмотрено армирование гибкими базальтовыми стержнями, закладка которых производится между этапами 6 и 7. В остальном операции для форм ТИСЭ-2 и ТИСЭ-3 совпадают. На весь процесс без учёта времени приготовления раствора уходит 5–7 минут при среднем уровне и менее 5 минут при развитом навыке.

Монтаж опалубки ТИСЭ, пошаговое видео

Вертикальные швы между блоками желательно затереть сырым раствором до того, как он полностью отвердеет — в конце рабочего дня. Тогда связка блоков будет наилучшей.
