Главное про виды респираторов: классификация и их назначение, применение

Маркировка респираторов

Каждый респиратор имеет специальную маркировку – буквенное обозначение, которое указывается на упаковке. Также на корпусе маски может быть цветовое обозначение. Такая маркировка показывает, от чего именно защищает данный вид респиратора.

Маркировка респираторов

Класс защиты респираторов

Также на изделии указывается класс защиты, который зависит от способности материала изготовления защищать организм человека.

Классификация респираторов

Примечание: На упаковке указывается марка и (буква) и класс (цифра) респиратора. Некоторые производители могут указать на респираторе свое название

Также важно отметить, что респираторы бывают комбинированными. В таких случаях маркировка будет соответствующей – например, E2P1 (защита от кислого газа средняя, и от аэрозолей – низкая)

Типы противогазов

В зависимости от ситуации, в которой есть необходимость применения противогаза, используют различные виды. Они отличаются по принципу действия, внутреннему устройству и назначению.

Фильтрующий противогаз ГП

Данный вид гражданских противогазов (ГП) рекомендован для применения взрослому населению в случае возникновения химического, радиоактивного или бактериологического заражения окружающей среды.

Важно! Процентное содержание кислорода в воздухе должно быть не меньше 18%. Из чего состоит ГП:

Из чего состоит ГП:

• объемная маска, закрывающая лицевую часть головы;
• обзорный узел выполнен в виде круглых стекол или трапециевидного обзорного окна, обеспечивающих не меньше 70% видимости;
• сетчатая мембрана для переговоров, защищенная герметичной металлической оправой. Обеспечивает хорошее звуковое прохождение, достаточное для понимания внятной речи и разговора по телефону;
• обтюратор – это тонкая резинка, которая проходит по внешнему краю маски и обеспечивает плотное прилегание противогаза к лицу;
• клапанная система вдоха оснащена резьбой, позволяющей менять и закреплять фильтрующую коробку;
• отдельная клапанная система выдоха;
• фильтрующая коробка выполнена в виде цилиндрического корпуса из металла или прочного полимерного материала. Имеет винтовую резьбу для крепления к маске. Внутри коробки расположен поглощающий слой (шихта), состоящий из активированного угля и фильтр из стекловолокна, для улавливания аэрозольных частиц.

Фильтрующий противогаз крепится к голове при помощи оголовья. Оно имеет центральную часть, располагаемую на затылочной области головы, и пять лямок с пряжками и фиксаторами, обеспечивающими плотное прилегание к лицу.

Действие фильтрующего противогаза основано на естественном химическом процессе, в результате которого отравляющий газ проходит через активированный уголь и соединяется с ним. Очищенный воздух поступает в маску для дыхания.

Некоторые вредные вещества с небольшим молекулярным весом и низкой температурой кипения способны просочиться сквозь слои активированного угля. Чтобы этого избежать в фильтрующую коробку устанавливают дополнительные компоненты, способные «утяжелить» молекулы газа. В качестве «утяжелителей» используют оксидные соединения на основе хрома, меди и других металлов.

Важно! После истечения срока годности фильтры необходимо заменить. В зависимости от степени загрязнения воздуха срок может колебаться от 10-15 мин

до нескольких суток.

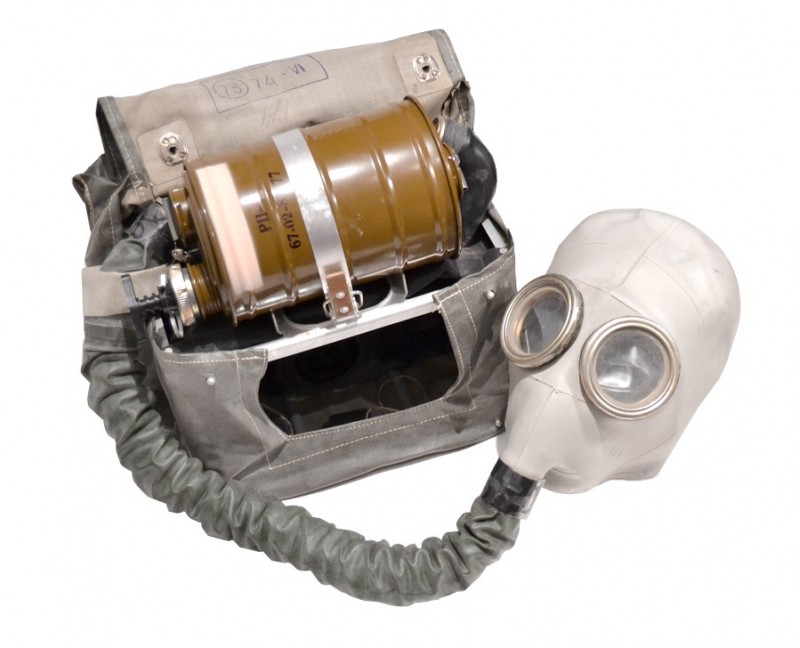

Изолирующий противогаз (ИП)

Такие модели противогазов оснащены компрессионной коробкой, которая позволяет использовать их независимо от степени и типа загрязнения воздуха. Применяется при недостаточном количестве кислорода в воздухе (меньше 18%). Отличие от фильтрующих противогазов – человек получает воздух из дополнительного защищенного источника и не вдыхает его из вне. Как и фильтрующий, способен защитить органы дыхания, полностью закрывает голову.

Состоит из таких частей:

• шлем-маска – служит для эффективной защиты органов дыхания, подачи кислорода и выведения углекислого газа. Имеет очковой узел, соединительные выводящие трубки и обтюратор. Оснащена надежной системой крепления на голове, переговорным устройством для удобства коммуникации и специальным креплением для работы под водой;
• клапан избыточного давления;
• регенеративный патрон в который поступает выдыхаемый углекислый газ;
• дыхательный мешок.

По способу подачи кислорода в шлем-маску существует два вида изолирующих противогазов: автономный и шланговый.

Автономный

Изолирующий противогаз автономного вида оснащен баллоном со сжатым кислородом. При вдохе человек получает порцию чистого воздуха и выпускает углекислый газ через специальный поглотитель.

Чаще всего применяются специально обученными людьми-спасателями при тушении пожаров и проведении спасательных работ.

Шланговый

Этот вид противогаза отличается от автономного тем, что имеет длинные трубки, которые тянутся к баллону с кислородом. Подача свежего воздуха осуществляется при помощи компрессора.

Шланговые дыхательные аппараты применяют в закрытых помещениях, герметичных емкостях, колодцах глубиной до 40 м.

На заметку! Существуют комбинированные противогазы, в которых основная подача воздуха осуществляется через шланг. При необходимости, в чрезвычайной ситуации его можно заменить на баллон со сжатым кислородом.

Как выбрать СИЗОД

Любые средства защиты органов дыхания, соответствующие всем ГОСТам, перестают быть надежными, если они подобраны неправильно. Большое значение имеет плотность прилегания СИЗОД к лицу. Если этот момент не учитывать, устройство не сможет обезопасить сотрудника должным образом. Также на выбор защитного устройства влияют следующие факторы:

• степень интенсивности движения сотрудника;
• уровень опасности и концентрации вредных частиц в окружающей среде;
• сфера деятельности работника;
• степень защиты респиратора.

Помочь выбрать подходящий вид средства защиты поможет наша таблица.

Определившись с видом средства защиты, не забудьте при их покупке проверить качество и безопасность товара. На основании регламента, утверждающего эти требования, — ТР ТС 019/2011, изолирующие и фильтрующие СИЗОД подлежат сертификации. Соответствующие документы должны быть в наличии у производителя или продавца, кроме того, сертифицированные средства защиты органов дыхания обязательно маркируются единым знаком обращения продукции на рынке государств — членов Таможенного союза — EAC. Его указывают на упаковке, вкладыше, ярлыке, непосредственно на устройстве.

С этим читают

Изолирующие средства индивидуальной защиты органов дыхания

СИЗОД изолирующего типа не используют окружающий воздух для обеспечения дыхания человека в экстремальной ситуации, в этом и заключается их принципиальное отличие от респираторов.

Данные средства защиты должны обеспечить человеку возможность дышать воздухом, не связанным напрямую с окружающей средой. В зависимости от способа обеспечения такой возможности они подразделяются на:

• автономные дыхательные аппараты, которые уже содержат в своей конструкции некоторый запас воздуха, позволяющий поддерживать функцию дыхания в течение ограниченного времени в самых сложных условиях;

• шланговые респираторы, в которые воздух поступает по шлангу из внешнего источника.

Изолирующие шланговые респираторы

Изолирующие шланговые респираторы могут использовать для дыхания воздух, сжатый компрессором до высокого давления, подача которого осуществляется непрерывно, либо по потребности или по потребности под давлением:

• При непрерывной подаче воздух подаётся под лицевую часть с постоянным расходом, не зависимо от его потребления. Защитные свойства респираторов с заданным расходом воздуха зависят от того, насколько плотно лицевая часть прилегает к лицу.

• При подаче воздуха по потребности, при вдохе давление под маской снижается, становясь ниже атмосферного, что открывает клапан подачи воздуха. Но из-за перепада давления под маску через зазоры может просочиться загрязнённый воздух, поэтому у таких респираторов невысокая ожидаемая степень защиты.

• При подаче воздуха по потребности под давлением, воздух выпускается из маски наружу тогда, когда избыточное давление в маске превышает заданную величину. При этом подача воздуха под маску происходит не тогда, когда давление там становится ниже атмосферного, а когда его значение ниже некоторой заданной величины избыточного давления. Поэтому у таких респираторов давление под маской всегда выше, чем снаружи. Данное условие не позволяет загрязнённому воздуху просачиваться под маску, поэтому у таких респираторов высокая ожидаемая степень защиты.

При использовании изолирующих шланговых респираторов нужно заранее предусмотреть возможность безопасного выхода рабочих из загрязнённого места при перебоях в подаче воздуха. Для этого может использоваться шланговый респиратор в сочетании с маленьким дыхательным аппаратом, запаса воздуха в котором достаточно для подобного маневра.

Для работы шланговых респираторов необходим мощный компрессор, иногда для подачи воздуха может использоваться воздуходувка с ручным приводом или электроприводом. Порой в таких устройствах используют не сжатый воздух, который может поступать под маску за счёт разрежения, создаваемого рабочим при вдохе, но такой респиратор наименее надежен.

Автономные дыхательные аппараты

Автономные дыхательные аппараты (ДА) бывают с открытым и с закрытым контуром. В дыхательных аппаратах с открытым контуром выдохнутый воздух выпускается в атмосферу, а вместо него используется новый. В аппаратах с закрытым контуром выдохнутый воздух очищается и обогащается кислородом, после чего используется для дыхания повторно. Первые – проще, а вторые – меньше весом и имеют больше срок службы.

Дыхательные аппараты с открытым контуром для снабжения воздухом имеют определенный запас его в баллонах. Подача воздуха под маску может быть по потребности, или по потребности под давлением. В последнем случае, как и у шлангового респиратора, степень защиты респиратора заметно выше.

Дыхательные аппараты с закрытым контуром для очистки выдохнутого воздуха от углекислого газа используют химические вещества, которые его поглощают. Для обогащения воздуха кислородом может использоваться химически связанный кислород, который выделяется из специального химического вещества под воздействием влажного выдохнутого воздуха или имеется баллон со сжатым кислородом. При работе в условиях высоких температур, например, в глубоких шахтах, может использоваться запас сжиженного кислорода.

Респираторы различной конструкции обладают разной степенью защиты, поэтому важно учитывать этот факт для грамотного выбора типа средства индивидуальной защиты. Для этого все респираторы сертифицируются, чтобы обеспечить их качество и должное использование соразмерно конкретным условиям, что регламентируется нормативными документами

Виды фильтрующих респираторов

По типу устройства респираторы делятся на 2 вида: модели со встроенным и сменным фильтром. Оба вида изделия подразумевают очищение воздуха из внешней среды.

В сравнении с аналогами автономного типа они менее эффективны. Несмотря на это, имеют ряд достоинств. Например, отличаются долгим сроком эксплуатации и бюджетной ценой.

В продаже встречаются поролоновые модели и изделия с минеральной ватой. По типу токсических веществ конструкции делятся на 3 подгруппы. Каждая из них имеет свои особенности.

Противоаэрозольные

В таких устройствах используется фильтрующий элемент, состоящий из множества тончайших волокон. При прохождении воздуха на волокнистом материале задерживается пыль. Это обеспечивается за счет электростатического заряда, который несут сами пылевые частицы.

Противоаэрозольные респираторы имеют 3 класса защиты владельца от отравляющих веществ. Многоразовые модели снабжены сменными фильтрами белого цвета, выдыхательными клапанами. Чаще всего фильтры размещаются в нижней части маски.

А также в линейке есть варианты для однократного применения. Замена фильтров у противоаэрозольных респираторов осуществляется тогда, когда затрудняется дыхание. Кроме того, фильтры меняют в случае повреждения.

Противогазовые

Такие модификации защищают органы дыхания от вредных испарений и газов. Однако они не предназначены для фильтрации пылевых частиц и аэрозольных примесей. Они в меру компактные, долговечные и бюджетные.

Исходя из разновидности маска таких изделий может быть частичной и полноценной. Само устройство работает за счет адсорбции. Поглотительным слоем является шихта активного угля. У некоторых моделей она дополнительно снабжена иными химическими поглотителями.

У таких изделий широкая сфера применения. Они защищают человека от эфирных, сероуглеродистых, бензиновых, керосиновых, бензольных испарений. Кроме того, они защищают организм от отравления ядовитыми веществами (например, ртутными, соляными парами).

Совмещенные

Газопылезащитные респираторы являются модификациями комбинированного типа. Их относят к универсальным изделиям. Такие респираторы являются мерой защиты от всех видов отравлений.

Они эффективны в защите от аэрозолей бактериологического и радиоактивного характера. У них есть дополнительная защита от хлористых и аммиачных паров. У них есть фильтры против газов и аэрозолей.

Как правило, такие модификации маркируют перечнем букв и цифр. Фильтры же могут быть двухцветными и трехцветными. Цвет указывает на защиту от конкретных газовых и аэрозольных вредных веществ.

Единственным недостатком изделий является высокая стоимость в сравнении с другими аналогами.

Виды медицинских респираторов и их назначение

Респираторы чаще используются в промышленности и при работе с различными сыпучими смесями, химическими растворами. В медицине применяемые респираторы внешне практически не отличаются от промышленных, однако имеют ряд особенностей. Это касается класса зашиты – степени фильтрации вдыхаемого воздуха. По данному параметру выделяют соответствующие виды медицинских респираторов от инфекций.

Классы защиты медицинских респираторов

Рассматривая виды медицинских респираторов, основным параметром при выборе устройства является класс защиты, который отражает степень эффективности приспособления. Он указывает на то, какой степенью фильтрации обладает респиратор, какие частицы способны проникать через материал, а какие нет. Согласно этому выделяют:

1. FFP1 – устройства данного класса обладают малой эффективностью. Степень фильтрации и очистки вдыхаемого воздуха – до 80 %. Такие респираторы способны защитить от крупных частиц пыли. Согласно установленным стандартам, они защищают органы дыхания до 4 ПДК (предельно допустимая концентрация). Респираторы этого класса активно используются в промышленности, при строительстве, однако неэффективны в борьбе с инфекцией.
2. FFP2 – такие респираторы способны улавливать до 94% загрязнений. Обладают средней эффективностью, способны фильтровать жидкие аэрозоли, мелкодисперсные растворы. Медицинский респиратор FFP2 применяется при концентрации вредных веществ в воздухе до 12 ПДК.
3. FFP3 – самые эффективные из существующих респираторов, которые способны очистить вдыхаемый воздух от 99% веществ и примесей. С их использованием можно работать при загрязненности до 50 ПДК. Медицинский респиратор FFP3 способен улавливать мелкие частицы радиационной пыли, споры грибков, бактерии и вирусы.

Модели медицинских респираторов

Для защиты медицинского персонала лучше подходят респираторы FFP3. Рассмотрим несколько устройств, обладающих указанной степенью защиты:

1. Медицинский респиратор СПИРО-213 – по форме напоминает полумаску, которая может складываться вертикально. Данный медицинский респиратор с клапаном предназначается для использования в качестве средства защиты от вирусов и бактерий, которые передаются воздушно-капельным путем. Применяется такой медицинский респиратор от вирусов, работниками медицинского профиля при оказании помощи туберкулезным пациентам.
2. Респиратор СПИРО-103 – изготавливается в форме полумаски с горизонтальным перегибом. Не имеет клапана выдоха, что утрачивает возможный период использования данного средства защиты.
3. Респиратор СПИРО-303 – данная модель изготавливается в форме многослойной, формованной с помощью аппарата полумаски. Не имеет клапана выдоха. Является средством профилактики и защиты медицинского персонала при работе в условиях инфекции, карантина.
4. Медицинский респиратор Алина-316 – средство высшего класса защиты. Предназначено для возможного контакта с больными чумой, туберкулезом, свиным гриппом.

Как устроен медицинский респиратор?

На рынке индивидуальных средств защиты представлены различные конструкции респираторов. Специалисты постоянно ведут работу по усовершенствованию имеющихся приспособлений. Однако в своем большинстве они имеют схожее устройство и внешний вид. Если рассматривать классическое приспособление для медицинского персонала, то составные части респиратора можно выделить следующие:

1. Корпус. Изготавливается из материала с высокой фильтрующей способностью, который дополняется другими составляющими для придания жесткости и продления срока эксплуатации.
2. Странгулятор. Представляет собой легко гнущуюся металлическую пластинку, которая находится в области переносицы и помогает плотнее прижать корпус приспособления к поверхности лица.
3. Лента оголовья. С помощью данного элемента маска удерживается на голове в заданном положении.
4. Клапан выдоха. Присутствует не во всех медицинских респираторах. Данный элемент помогает облегчить выход выдыхаемого воздуха из респиратора. Позволяет поддерживать оптимальный уровень влажности. Медицинский респиратор с клапаном выдоха является самым лучшим средством защиты.

Особенности эксплуатации

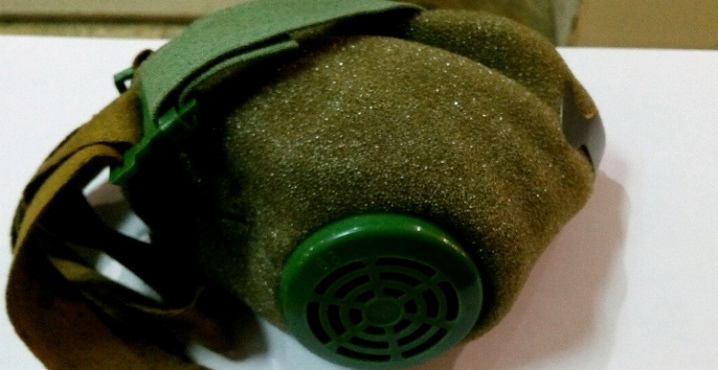

Респиратор Р-2 надевается на лицо таким образом, чтобы нос и подбородок были размещены внутри полумаски. При этом одна её тесьма размещается на затылочной, а другая – на теменной части головы. Следует отметить, что указанные две крепёжные тесьмы не имеют способности растягиваться. Поэтому для удобной эксплуатации рекомендуется выполнить регулировку эластичных тесемок при помощи специальных пряжек, но делать это необходимо на снятом респираторе.

Надевая защитное устройство, надо следить за тем, чтобы оно сильно не обжимало в носовой части и не прижималось сильно к лицу.

Удостовериться в плотности прилегания надетого защитного средства очень просто, необходимо только плотно прикрыть отверстие предохранительного клапана ладонью руки, а потом сделать один легкий выдох. Если же по линии прилегания устройства воздух не выходит, а только немного раздувает его, то устройство надето герметично. Выход же воздуха из-под крыльев носа свидетельствует о том, что респиратор прижат неплотно. Если при нескольких попытках не удается надеть его герметично, то лучше всего выполнить замену на другой размер.

Чтобы удалить излишнюю влагу из-под маски, необходимо нагнуть голову вниз. При обильном выделении влаги рекомендуется снять устройство на несколько минут, но это допускается только в случае применения респиратора в качестве защиты от радиоактивной пыли.

После снятия респиратора следует из внутренней части удалить влагу и протереть салфеткой, затем устройство можно снова надевать и использовать по назначению дальше.

Чтобы обеспечить респиратору Р-2 длительный срок эксплуатации, его нужно беречь от механических повреждений, иначе он будет непригоден к применению из-за образования сквозных отверстий. Нельзя использовать это средство и при наличии механических повреждений лямок, носового зажима, любых порывах полиэтиленовой пленки и отсутствия клапанов вдоха.

После каждого применения респиратор следует насухо вытереть сухой чистой ветошью (выворачивать нельзя). Категорически запрещается выполнять очистку полумаски пропитанными в органических веществах тряпками. Это может привести к разрушению материала защитного устройства и снижению его прочности.

Поскольку материал респиратора плавится при температуре +80С, то его нельзя сушить и хранить рядом с кострами и отопительными приборами. Кроме этого, полумаску следует беречь от негативного воздействия осадков, так как при ее намокании наблюдается значительная потеря защитных свойств и увеличивается сопротивление при вдохе.

Если так случилось, что респиратор намок, не нужно спешить его выбрасывать – после сушки устройство можно применять в качестве защитного средства органов дыхания от радиоактивной пыли.

Главным преимуществом респираторов Р-2 считается тот факт, что в них можно пребывать непрерывно на протяжении 12 часов. И это никак не скажется на функциональном состоянии и работоспособности человека.

Если правильно соблюдать все условия хранения и эксплуатации, то респираторы Р-2 можно использовать несколько раз (до 15 смен).

О том, как правильно пользоваться респиратором, смотрите видео ниже.

Стандарты защиты

Маски

В России требования к медицинским маскам собраны в национальном стандарте “Медицинские маски. Требования и методы испытаний” (ГОСТ Р 58396), введённом в марте прошлого года. Документ основан на одноимённом немецком национальном стандарте (DIN EN 14683:2014), поэтому российская маркировка имеет прямое соответствие европейским товарам. В Америке действует своя система, разработанная Центром контроля заболеваний — CDC.

В лабораториях испытывается именно фильтрующая способность масок. Прилегание к лицу или подсасывание воздуха не оцениваются в принципе. Для оценки эффективности фильтров используют бактерии золотистого стафилокока — аэрозоль с инфекцией пропускают через маску, а потом определяют количество прорвавшихся бактерий. На основании этого определяется тип маски — I, II или IIR.

К типу I относятся маски, которые предназначены только для пациентов. Они отфильтровывают не меньше 95% бактерий из вдыхаемого воздуха и не защищают от брызг. Такие маски нельзя применять медсёстрам и врачам.

Для использования медицинским персоналом допустимы типы II и IIR. Оба отфильтруют не менее 98% бактерий и аэрозольных капель. Типы отличаются защитой от брызг, о дополнительном слое сообщает буква R. Поэтому маски II обычно используются медсёстрами и простыми врачами, а IIR — хирургами и операционными сёстрами.

Респираторы

Классы респираторов описаны в другом документе — межгосударственном стандарте “полумаски фильтрующие для защиты от аэрозолей” (ГОСТ 12.4.294-2015). Стандарт опирается на европейский EN-149:2001 и в нём применяется европейская маркировка.

Стандарт предусматривает оценку эффективности фильтра, объём просочившегося воздуха, устойчивость к пыли и огню. По результатам респиратору присваивается класс: FFP1 означает низкую эффективность, FFP2 — среднюю и FFP3 — высокую.

В отличие от масок, респираторы испытывают на добровольцах. Подопытные выполняют физические упражнения, разговаривают и имитирую работу. Это помогает оценить прилегание респиратора к лицу и надёжность защиты в целом.

Важно понимать, что эффективность фильтра оценивается не для вирусов. Для испытаний применяют аэрозоли из раствора поваренной соли и парафинового масла. Диаметр частицы раствора соли около 600 нанометров, а капелек масла — около 400

Это в разы больше, чем диаметр актуального коронавируса — для китайского SARS-CoV-2 характерны размеры от 80 до 120 нанометров. Но так как вирусы передаются мелкими капельками воды, эффективность фильтров коррелирует со степенью защиты от инфекции

Диаметр частицы раствора соли около 600 нанометров, а капелек масла — около 400. Это в разы больше, чем диаметр актуального коронавируса — для китайского SARS-CoV-2 характерны размеры от 80 до 120 нанометров. Но так как вирусы передаются мелкими капельками воды, эффективность фильтров коррелирует со степенью защиты от инфекции.

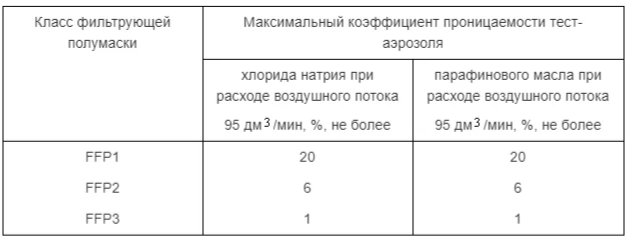

Респираторы класса FFP1 задерживают не меньше 80% капель аэрозоли, FFP2 защитит от 94% частиц, FFP3 — от 99%.

Некоторые европейские производители указывают тип по стандарту EN 143:2000, он соответствует российскому ГОСТ 12.4.246-2016. Эти документы предусматривают немного другую систему типизации. Полумаски так же делятся на три класса, они называются P1, P2 и P3. Испытания на проницаемость проводятся точно так же, первый и второй классы в стандартах совпадают. Отличаются только требования к последнему классу, здесь они гораздо строже: P3 должен отфильтровать 99,95% частиц.

Если проводить аналогию с американскими стандартами, то класс FFP2 и P2 ближе всего к N95, FFP3 — к N99, а P3 — к N100.

Почему это важно? Клинические исследования эффективности респираторов проводились в США, Канаде и Австралии — в них использовались американские средства защиты: хирургические респираторы N95
