Распределительная коробка: назначение, классификация, установка

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют. Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы. Достоинства:

• соединение и изоляция высокого качества;
• небольшая стоимость.

• один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
• наличие специального инструмента: пресс-клещей и трубореза.
• наличие специальной гильзы для скрепления алюминиевой и медной жилы.
• Работы по монтажу таким способом потребуют больше времени.

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике – запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников. Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Общие сведения

В обиходе этому термину также соответствуют другие названия:

• распаячная;
• ответвительная;
• расключительная.

Потребители электроэнергии обуславливают разделение электропроводки в зданиях и помещениях на разные группы. Правильная установка коробок обеспечивает бесперебойной электроснабжение и сокращение финансовых расходов без необходимости подведения отдельного кабеля для каждого электрического прибора. При равномерном распределении проводов повышается уровень пожарной безопасности благодаря изоляции воспламеняющих материалов и соединений, находящихся в стенах.

Кроме того, электротехническая конструкция обеспечивает удобство при ремонте и возможность расширения электроцепи путём добавления новых ветвей. В результате всё выглядит красиво и эстетично.

Распределительные коробки обеспечивают защиту соединений от:

• пыли – при монтаже на промышленных объектах;
• воды – для установки на объектах с большой влажностью;
• механических повреждений – для размещения кабелей вне помещений;
• резких перепадов температуры – при монтаже в деревянных строениях или на стенах с воспламеняющимися материалами.

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки. Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Виды

внутренняя коробка

Ответвительное устройство классифицируется на 2 типа:

1. Внутреннее, для встраивания в стену.
2. Накладное, для открытого монтажа.

Распределитель для скрытия проводки имеет следующую условную классификацию: для сплошных и пустых стен. В продаже встречаются контейнеры круглой и квадратной форм.

К внешним отличиям приспособлений для полых стен относятся прижимные отверстия для длинных саморезов или винтов. Для крепления используют быстросохнущие растворы.

Накладные устройства отличаются своей герметичностью и негорючими свойствами. В их конструкции отсутствуют головоломки; только круглые коробки на вводах отличаются специальными «рожками», которые созданы для повышенной герметичности проводки.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

1. Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Преимущества использования распаечных (распределительных) коробок очевидны:

• обширный выбор под энергосети разной мощности;
• надёжная защита мест соединений электропроводки;
• удобство и лёгкость выполнения монтажа;
• разнообразие материалов корпуса;
• разнообразие декоративного исполнения.

Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.

Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.

Конструкции для открытой проводки

Исполнение коробки распаечной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.

Верхняя корпусная часть (крышка) таких распределительных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.

Крышка “привязана” на корпус гибким поводком – дополнительное удобство при обслуживании.

Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.

Изделия скрытого типа

Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.

Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30. Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.

Сочленение и фиксация крышки с корпусом обычно выполняется за счёт штыревого замка. На корпусе есть пазы, куда вставляются пластмассовые штыри крышки.

Установочная коробка – подрозетник

Есть разновидность распаечных конструкций – установочные коробки. Их главное предназначение – монтаж внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующей инсталляцией электрических выключателей, розеток и прочих элементов электросетей. Установочные распределительные коробки изготовлены под класс защиты IP20.

Фирменные изделия выполнены из пластика хорошего качества, имеющего высокие характеристики прочности и диэлектрической защиты.

Монтироваться установочные коробки могут в условиях температуры окружающей среды от -5ºС до +60ºС. Диапазон рабочих температур находится в границах значений -25ºС/+40ºС. Существуют два вида изделий: для монтажа в полых стенах или в сплошных стенах.

Соединения внутри разветвительной коробки проще, качественнее, быстрее производятся с использованием пружинных клемм:

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

1. Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
2. рассчитать нагрузку на электросеть;
3. сечение проводов;
4. разделить потребителей на группы.

• В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

1. Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
2. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
3. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
4. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
5. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке?

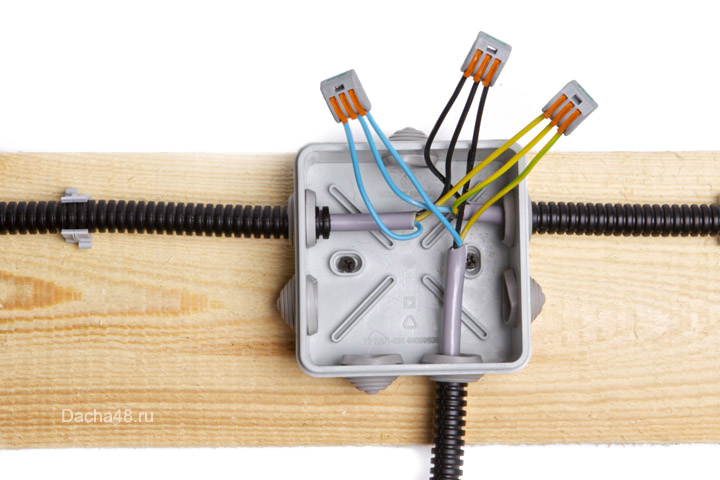

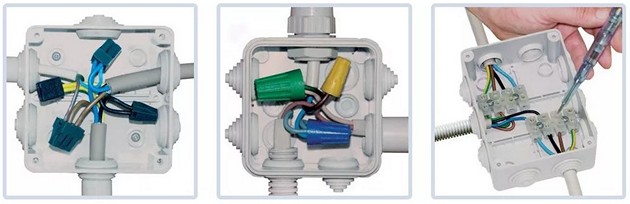

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

• Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
• Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
   Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
   Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

• Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
• «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
• После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Появление окисной пленки

Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока. Окисная пленка на проводах грозит следующими последствиями:

• ухудшение качества контакта скрутки;
• усиление процесса нагрева при прохождении тока.

Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.

Размеры распределительных коробок

На данный вопрос в нескольких словах, с указанием точных линейных параметров, ответить сложновато по ряду причин:

• У разных производителей – свои ТУ на изделия. Особенно если речь идет о коробках распределительных импортных.
• Многое зависит и от вида образца – материал, способ установки и где именно (в строении или вне его).
• Количество вводов напрямую влияет на размер распределительной коробки, в том числе, на ее глубину.

Приведенные фото дают лишь общее представление о сортаменте продукции.

Планируя работы с электропроводкой, стоит посетить местные точки продаж эл/товаров и выяснить, что там имеется в наличии. Из этого и исходить, составляя схему монтажа и выбирая места для установки распределительных коробок.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

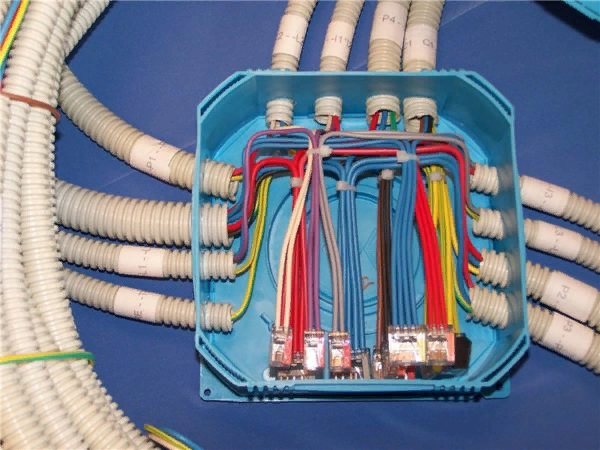

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

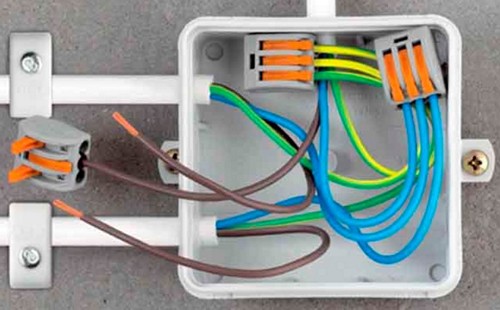

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Количество проводов в скрутке
Рекомендовано	Максимальное
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

• Коробки для использования в помещениях с невысоким уровнем влажности.
• Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование	Изображение	Цена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП		91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410		38
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603		59
Распаячная коробка с крышкой ОП IP54 100x100x55		60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030		46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011		20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045		104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

Блиц-советы

Согласно общепринятым нормам пожарной безопасности, распределительные коробки должны быть выведены в каждой квартире.

При возгорании соединения проводов распределитель сохраняет часть проводки, а при его отсутствии предстоит длительное время искать неисправность.

Не стоит экономить на покупке такого приспособления, иначе в случае возгорания проводки последуют еще большие финансовые растраты.

Завершающим этапом монтажа электропроводки является подсоединение вводного кабеля. При нарушении этого правила последствия могут оказаться необратимыми.

При работе с проводами желательно не использовать метод «холодной пайки», поскольку такое соединение является недолговечным.

Перед покупкой распред. коробки рекомендуется выполнить точный замер углубления, куда она будет в дальнейшем монтироваться. Этот нюанс важен и с эстетической точки зрения.

Углубление под коробку выполняется перфоратором, используются дополнительные насадки для работ по бетону.

При покупке устройства требуется изучить его технический паспорт

Особое внимание обратить на допустимые показатели напряжения и нагрузки, правила безопасной эксплуатации, выбранную степень защиты.

Назначение, плюсы и минусы

Как и любое устройство, распределительный короб выполняет главные и второстепенные функции в зависимости от характеристик электрической цепи:

1. Защита кабеля и его жил от пыли, посторонних вмешательств и появления механических дефектов.
2. Защита от возгорания, повышенная устойчивость к огню.
3. Современные коробки способны соединять провода из разных металлов.

Весомым достоинством распределителя является экономичность расхода кабеля. Не нужно вести отдельный провод к каждой точке потребления, возможно подключение единой линии электропередачи.

Главный минус – снижение надежности и безопасности использования электропроводки в бытовых и производственных целях по причине безграмотного использования скруток. В таком случае разрушаются изоляционные качества проводки.

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

• обеспечение пожаробезопасности;
• эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Распредкоробка с проводниками

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Можно добавить ответвление в распредкоробку для нового энергопотребителя

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).
