Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

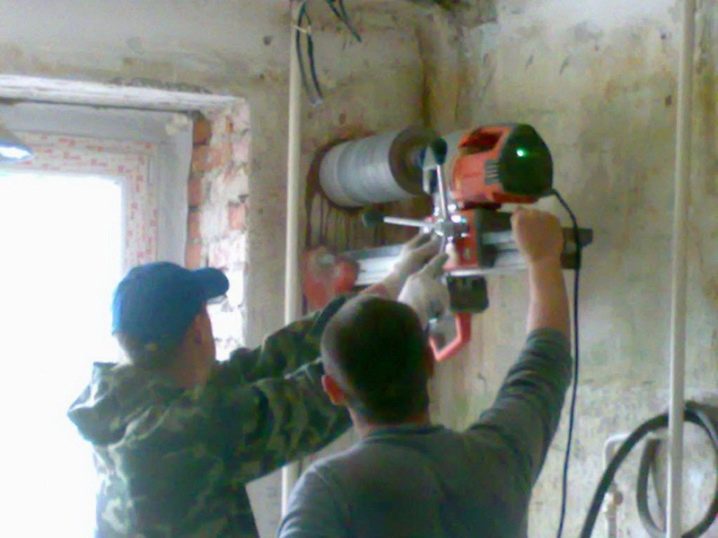

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Как сделать своими руками?

Разобравшись с предпочтительным способом обустройства, можно браться уже за решение задачи по организации вентиляции своими руками. Сначала размечают на схемах и чертежах местонахождение всех каналов и используемых для вытяжки шахт. В этот же момент проводится расчет объема воздуха, который должен быть удален из помещений сквозь всякий канал. Теперь можно чертить аксонометрическую схему с нанесением номеров участков, с обозначением ранее вычисленных объемов воздуха. Рекомендуется последовательное исполнение расчетов с тех веток, в которых гравитация минимально значима — это каналы на верхних этажах.

Чтобы рассчитать гравитационное давление, ориентируются на температуру уличного воздуха +5 градусов. Расчетное значение температуры комнатного воздуха принимается в 18 градусов тепла. Только затем вычисляют необходимую площадь сечений вытягивающих каналов. Когда этот показатель определен, надо принять размеры каналов, кратные величине кирпичей, и дополнительно рассчитать реальный темп перемещения воздуха. Таблицы, используемые для аэродинамических расчетов, составлялись для стальных каналов круглой формы.

А потому, если предстоит использовать прямоугольные отводные линии, расчетным показателем становится эквивалентный диаметр. Он должен быть таким, чтобы понижение давления из-за силы трения оказывалось тем же самым, что в круглом канале при идентичной скорости газового потока. Нельзя забывать про коррективы, связанные с шероховатостью неметаллических конструкций. Надо добиваться того, чтобы суммарное понижение давления оказалось на 10% менее, чем изначальное давление. Если этого добиться нельзя, придется корректировать сечение отдельных участков воздуховодов.

При монтаже отверстия вытяжек прикрывают решетками жалюзи, ставящимися на 50-70 см ниже потолка. Целесообразно, чтобы эти решетки были:

• на кухне 0,2-0,25 м;
• в ванной и туалетной комнатах 0,15 м;
• в совмещенных санузлах 0,15-0,2 м.

Если дом построен из кирпича, каналы для вытяжки должны быть размещены в толще стен. Когда канал показан на схеме для каждого этажа, требуется перенести его в план чердачного помещения. Размечают обязательно, какое количество воздуха удаляют из каждого отдельного помещения. Размещение вентилирующих каналов внутри стен позволяет сохранить конструкцию неизменно в тепле. Приточные клапаны рекомендуется ставить в стенах, так как подобные устройства эффективно поглощают все звуки.

К сведению! Сократить засорение комнаты пылью помогает приклеивание пакета в нужных местах. Именно туда высыпется всевозможный мусор. Изначальное отверстие глубиной 70-100 мм делается при помощи перфоратора с коронкой. Когда отверстие пройдено, из него выбирают грязь пылесосом, а затем вставляют уплотнитель. Туда же вводят трубку, достигающую конца стены, а с улицы монтируют решетки с акустическими козырьками.

При этой работе непременно требуется страховка. Трубу вводят в середину корпусного отверстия, а после выравнивания конструкции делают разметку. Теперь нужно сверлить 4 отверстия. Вкручивают дюбели, корпус монтируется на стене. Ставят глушители с фильтрами. Смонтированные клапаны требуется прикрыть крышкой. Рекомендации специалистов таковы:

• лучше всего ставить шахту в центре дома;
• выбор круглых воздуховодов может быть оправдан только при значительном доступном месте;
• чем жестче труба, тем эффективнее движение воздуха по ней.

О том, как сделать естественную вентиляцию своими руками, смотрите в следующем видео.

Местная вытяжная вентиляция

Местную вытяжную вентиляцию применяют, когда места выделений
вредностей в помещении локализованы и можно не допустить их
распространение по всему помещению. Местная вытяжная вентиляция в
производственных помещениях обеспечивает улавливание и отвод вредных
выделений: газов, дыма, пыли и частично выделяющегося от оборудования
тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде
шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков
и др.).

Основные требования, которым они должны удовлетворять: место
образования вредных выделений по возможности должно быть полностью
укрыто; конструкция местного отсоса должна быть такой, чтобы отсос не
мешал нормальной работе и не снижал производительность труда; вредные
выделения необходимо удалять от места их образования в направлении их
естественного движения (горячие газы и пары надо удалять вверх, холодные
тяжелые газы и пыль — вниз);

Конструкции местных отсосов делят на группы: полуоткрытые отсосы
(вытяжные шкафы, зонты) — объемы воздуха определяются расчетом;
открытого типа (бортовые отсосы) — отвод вредных выделений достигается
лишь при больших объемах отсасываемого воздуха. Основными элементами
такой системы являются местные отсосы — укрытия (МО), всасывающая сеть
воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ —
вытяжная шахта.

При устройстве местной вытяжной вентиляции для улавливания
пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу,
должен быть предварительно очищен от пыли. Наиболее сложными вытяжными
системами являются такие, в которых предусматривают очень высокую
степень очистки воздуха от пыли с установкой последовательно двух или
даже трех пылеуловителей (фильтров).

Фильтры карманные Серии ВЕНТС ФБК

Местные вытяжные системы, как правило, весьма эффективны, так как
позволяют удалять вредные вещества непосредственно от места их
образования или выделения, не давая им распространиться в помещении.
Благодаря значительной концентрации вредных веществ (паров, газов,
пыли), обычно удается при небольшом объеме удаляемого воздуха достичь
хорошего санитарно-гигиенического эффекта.

Местные системы не могут решить всех задач вентиляции: не все вредные
выделения могут быть локализованы этими системами, например, вредные
выделения, рассредоточенные на значительной площади или в объеме; подача
воздуха в отдельные зоны помещения не может обеспечить необходимые
условия воздушной среды, если работа производится на всей площади
помещения или она связана с перемещением и т.д.

Общеобменные системы вентиляции, как приточные, так и вытяжные,
предназначены для осуществления вентиляции в помещении в целом или в
значительной его части. Такие системы относительно равномерно удаляют
воздух из всего обслуживаемого помещения, а общеобменные приточные
системы подают воздух и распределяют его по всему объему вентилируемого
помещения.

Движение воздушных потоков

Чтобы естественная вентиляция в помещении работала корректно, разберемся в причинах возможных препятствий, дабы учесть их при устройстве. Итак, вентиляция должна вытеснить некий объем воздуха, заменив его на свежий с улицы. Понятно, что воздух на улице и внутри помещения имеют свою температуру и влажность, а перемещение воздушных масс – интенсивность и направление.

Очень важно следить за работой вентиляции

Для классической схемы движения воздушных масс нужно обычное батарейное отопление, которое используется более, чем в 90% частных домов и квартир, расположенное под окном. Воздух, контактирующий с поверхностью окна, охлаждается больше, чем тот, который соприкасается с другими поверхностями. Холодные воздушные потоки имеют большую плотность, следовательно, они тяжелее теплых, потому устремляются вниз. Здесь их подхватывает тепло от батареи, они смешиваются и уже подогретый поток циркулирует по комнате, отдавая часть тепла, конструктивным элементам, стенам, мебели.

Охладившись, он опускается вниз и заменяет часть разряженного воздуха, образовавшегося под батареей. В такой циркуляции нет перепадов давления, но гравитационные силы создают постоянный цикличный поток в пределах данного помещения. Он не позволяет допустить холодный воздух к полу. Самой дискомфортной зоной будет то место, где смешиваются разно-температурные потоки, а остальные части комнаты находятся в, так называемой, зоне комфорта.

Если же отопительная батарея расположена не под окном, а у стены напротив, движение воздушных потоков будет иным. Так, контактирующие с окном воздушные потоки, опускаются вниз, где нет подогрева, стелятся по полу и, проходя через комнату, движутся к батарее. Нагреваясь от нее, воздух поднимается и продолжает свое движение уже поверху. Как и в классической схеме образуется циклический круг. Но, в том случае, температурный режим полностью нарушен, зона дискомфорта – значительно увеличена. Холодные потоки охлаждают пол, хождение по нему становится неприятным. Четкая разница между воздушными потоками, увеличивает скорость их передвижения.

Иногда такая ситуация складывается и при правильном расположении окон и радиаторов

Здесь важно помнить о мощности и размерах, например, если под окном расположена батарея, перекрывающая всего третью его часть, то в местах, где нет смешения теплого и холодного воздуха, будут возникать зоны преобладания холодных потоков, стелящихся по полу. Для исправления такого явления, необходимо установить либо две батареи, либо одну длинную

В помещениях с панорамными окнами происходит подобная ситуация. В основном, батареи устанавливают по обе стороны окон. Холодный воздух устремляется вниз, на пол, двигаясь к другому отопительному прибору или через дверь, создавая сквозняк в другое помещение. Кроме того, окна сильно запотевают, а это свидетельствует о том, что в помещении повышенная влажность. Исправить такое может тепловая завеса, но это уже элемент принудительной вентиляции.

Устройство естественной вентиляции

Чтобы выполнить устройство вентиляции, работающей по гравитационному принципу, нужно использовать некоторые элементы из списка ниже:

1. Доступ воздуха может обеспечиваться через щели и негерметичные ограждающие конструкции. В нежилых помещениях для этого специально делают отверстия, слуховые окна и продухи.
2. Окна в режиме микрощелевого или обычного проветривания и открытые форточки обеспечивают приток свежего воздуха.
3. Стеновые или оконные приточные клапаны позволяют воздуху проникать в помещение при закрытых герметичных окнах.
4. Иногда с этой целью прокладывается система воздуховодов.
5. Вентиляционные шахты и каналы обустраиваются в многоквартирных и частных домах для удаления застоявшегося воздуха из помещения.
6. Если в доме есть камин или печь, то дымоход может одновременно удалять дым и использованные воздушные массы из помещения.
7. Дефлекторы позволяют усиливать тягу в вытяжной трубе.
8. Вентиляционные решетки закрывают отверстия вентканалов в помещении. Есть решетки, которые монтируются на улице. Они защищают канал от попадания в него мусора, осадков, насекомых, грызунов и птиц.
9. Анемостаты – специальные решетки, отличающиеся от традиционного варианта внешним видом и принципом работы.
10. Иногда для вентиляции устанавливают переточные клапаны в дверном полотне. Вместо них такие же функции может выполнять щель под дверью.
11. Обратный клапан монтируется на воздуховоды с целью защиты от обратной тяги.

Настенные приточные клапаны

Стеновые клапаны пропускают воздух, но хорошо защищают от уличного шума. Они устраняют повышенную влажность и духоту в помещении. Для регулировки потока воздуха есть заслонка. После поступления холодных воздушных масс они смешиваются с теплыми и обеспечивают комфортную температуру в доме.

Стеновые клапаны устанавливают на расстоянии 1,5-2 м от пола. От откоса оконного проема отступают минимум 30 см, в противном случае простенок будет промерзать. Также их можно монтировать под подоконником возле батареи, чтобы холодный воздух с улицы сразу подогревался.

Клапаны на окна

Приточные клапаны на окнах защищают конструкции от запотевания и позволяют проветривать помещения. Существует несколько разновидностей оконных клапанов: одни устанавливаются без сверления рамы или створки, другие требуют сверления отверстий, но отличаются большей эффективностью. Также есть клапаны-ручки, они могут быть укомплектованы сетчатыми фильтрами.

Вентканалы

Вентканалы в стене дома делают в процессе его возведения. Стандартный размер вентиляционных каналов 140х140 мм. Каналы обязательно делают в ванной комнате, в санузле и на кухне. Причем в многоквартирном доме из каждой квартиры идут отдельные каналы. Запрещено делать один вентканал из нескольких помещений.

Вытяжки

Дефлекторы, жалюзийные решетки, усилители тяги и обратные клапаны устанавливаются на вентканалы и воздуховоды с целью повышения эффективности системы и защиты от следующих нежелательных явлений:

• опрокидывания тяги;
• низкой эффективность вентиляции;
• задувания нагревательного оборудования;
• попадания мусора в вентканалы.

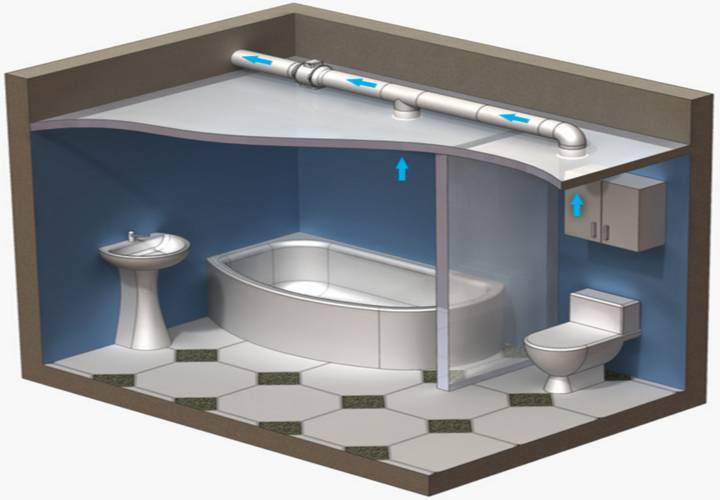

В ванной комнате

Лучшим вариантом улучшения пропускной способности вытяжных отверстий в санузлах считается бытовой вентилятор. Убедиться в его необходимости несложно – достаточно поднести к вентиляционной решетке полоску газетной бумаги. Если она пристанет к ней, значит, интенсивность газообмена может считаться достаточной. Когда полоска бумаги не прилипает или отклоняется лишь немного, следует подумать о покупке бытового вентилятора.

В отличие от других помещений санитарные комнаты являются зоной повышенного риска образования плесени. Качественное проветривание ванной комнаты, туалета или совмещенного санузла – основа комфорта и экологической безопасности помещения. Влажная среда плюс застоявшийся воздух – идеальные условия для развития болезнетворных бактерий

Поэтому очень важно обеспечить хорошее проветривание таких зон

Иногда даже покупка бытового вентилятора не помогает достичь необходимого уровня проветривания санитарных помещений. Причиной этого могут стать плотные двери. Воздух не удаляется из помещения из-за того, что новому неоткуда взяться. Вентилятор удаляет газ, создается область пониженного давления. А возникающая разница давления выравнивается за счет воздуха, который выходит в вентканал из других квартир. Исправить эту ситуацию могут отверстия в дверях или создание негерметичного дверного проема, не препятствующего попаданию внутрь ванной комнаты воздуха из квартиры.

Выбор оптимального бытового вентилятора для ванной комнаты сделать несложно, опираясь на следующие рекомендации:

• Производительность устройства должна составлять не меньше 90 м3/ч.
• Вентилятор обязательно должен быть влагоустойчивым.
• Система с таймером включения-отключения устройства лучше прибора, который работает только при включенной лампочке.
• Бытовой вентилятор с обратным клапаном заметно надежнее вытяжных устройств без него.

Используя эти советы, можно выбрать качественный прибор для использования на кухнях, санузлах, ванных комнатах или других зонах с повышенной влажностью.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

• рабочий кабинет – 60 кубов;
• общие гостиные или залы – 40 кубов;
• коридоры – 10 кубов;
• санузлы и душевые – 70 кубов;
• курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Видео описание

Наглядно про нормативы для вентиляции смотрите на видео:

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Видео описание

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Разновидности вентиляционных систем

Все системы вентилирования можно разделить на несколько видов по разным критериям.

В зависимости от метода генерации давления выделяются такие системы вентиляции:

• Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.

• Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.

Схема естественной и искусственной вентиляцииИсточник projject.ru

По области воздействия выделяют следующие разновидности:

• Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
• Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.

В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.

Для приточной вентиляции в стенах пробиваются воздуховодыИсточник novakvartira.com.ua

Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.

В зависимости от технического устройства системы выделяют:

• Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
• Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.

Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.

Классификация промышленной вентиляции

По способу подачи воздушных масс вентиляция в цеху подразделяется на естественную и искусственную:

• Естественная. Воздухообмен осуществляется по законам физики и аэродинамики: движение воздуха побуждается за счет разницы температуры или давления внутри и снаружи помещения. Через приточные решетки в цех засасывается уличный воздух. Он «выдавливает» отработанный воздух через вытяжные отверстия.
• Искусственная. Воздухообмен осуществляется благодаря механическому побуждению с помощью вентиляторов. Основной тип вентилирование производственных помещений. Позволяет проводить предварительную подготовку входящего воздуха, а также фильтрацию выходящего.

Схема систем вентилирования

По направлению движения воздуха вентсистема подразделяется на приточную и вытяжную:

• Приточная. Основная задача – подача свежего воздуха внутрь цеха. Может быть с искусственным и естественным побуждением. Она представлена канальными вентиляторами, засасывающими воздух снаружи. Часто оборудуется калориферами.
• Вытяжная. Основная задача – удаление отработанного воздуха через вытяжные отверстия. Часто оборудуется фильтрами для предотвращения попадания в атмосферу отработанных продуктов производства.

Вместе они составляют приточно-вытяжную систему вентилирования. Это основа качественного микроклимат любого помещения.

По области действия подразделяется на общеобменную и местную:

Общеобменная. Основная задача – вентилирование всего цеха. В чистом виде применяется, когда на производстве не выделяются вредные химические соединения. Чаще комбинируется с местной.

Общеобменная вентиляция

Местная. Точечная система удаления загрязненного воздуха из определенной области производственного помещения. Классический вариант — это местные вытяжки, установленные над конкретным рабочим местом или станком. Приточная система вентилирования может быть выполнена в виде воздушного душа, завесы или отдельной зоны с контролируемым составом воздуха.

Любая вентсистема на производстве работает по двум основным принципам:

• Перемешивание. Воздух подаётся через потолочные или стеновые приточные отверстия, смешивается с отработанным и удаляется посредством вытяжек.
• Вытеснение. Система механической приточной вентиляции монтируется уровне пола. Подаётся более холодный уличный воздух, вытесняющий отработанный теплый к верху, где установлены вытяжки.

Вытесняющая вентиляция
