Плуг для мотоблока своими руками чертежи и схемы

Как сделать разные элементы

Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

• Корпус генератора.
• Роторный вал.
• Фланцевый подшипник.
• Детали из стали.
• Винты.
• Шкив.
• Шестерня.

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

Смотрите » ТОП-3 культиватора Pubert с бензиновым двигателем

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

Фрезы

Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

Плуг

Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

• Угол отвала.
• Качество и глубину культивации почвы.
• Площадь захвата.
• Эффективность работы.

В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

Колеса

На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

Грунтозацепы

Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

Прицеп

Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

Окучник

Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

• Листерный.
• С переменной шириной захвата.
• Дисковый.
• Пропеллерный.

Адаптер

Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

• Металлическая несущая рама.
• Сцепка.
• Поперечная штанга.
• Раскосы.
• Ходовая часть.
• Органы управления.
• Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Разновидности

Можно выделить следующие виды таких агрегатов:

1. Ротационные;
2. Чизельные;
3. Лемешные;
4. Дисковые;
5. Комбинированные.

Самыми распространенными считаются лемешные плуги. Этот тип использовали еще наши предки, но и сейчас их тоже можно встретить на полях в рабочем состоянии. Для того чтобы вспахать тяжелый грунт или сухую землю, используются дисковые плуги. Комбинированный и ротационный тип используется на сложных устройствах, которые применяются для возделывания целины. Чизельная разновидность инструмента не предусматривает оборот пласта. Такой вид относится к плугам условно и очень редко используется в сельском хозяйстве.

По типу тяги весь инструмент можно разделить на следующие категории:

1. Тракторные. Этот самый удобный и распространенный вид. Такие инструменты выпускаются под разные модели, поэтому они отлично подойдут как для обычного трактора, так и для мини-трактора или же мотоблока;
2. Для конной тяги. Такой тип сейчас встречается очень редко. Зачастую ими обрабатывают те участки землю, куда трактор не может проехать;
3. На канатной тяге. Эта разновидность используется только в тех местах, где не смогут пройти ни трактор, ни конь. Зачастую это заболоченная местность или же большой уклон.

Плуги бывают как общего, так и специального назначения. Инструмент специального назначения разделяется на следующие подгруппы:

1. Для обработки каменистых почв. Такие инструменты имеют специальный защитный механизм, который защищает инструмент от крупных камней;
2. Оборотные. Главная их особенность — наличие двух одинаковых плугов, которые размещены в зеркальном отражении. Благодаря такой технологии можно произвести гладкую вспашку, то есть сделать ровную поверхность, без больших насыпей и борозд;
3. Ярусные. Используются для того чтобы увеличить плодородность почвы.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

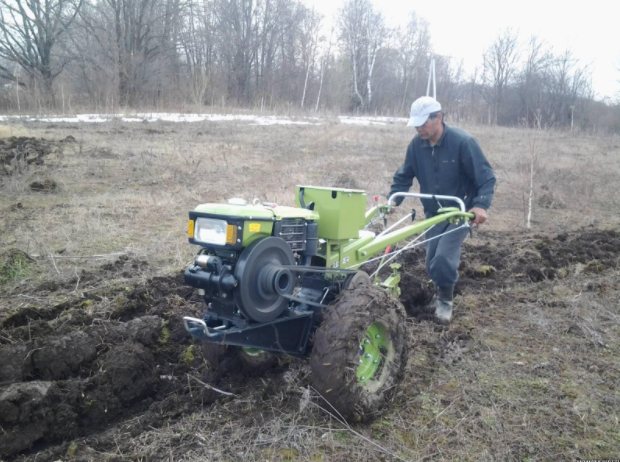

Как правильно пахать мотоблоком – о процедуре в деталях

Прежде, чем будет выполняться основная вспашка огорода мотоблоком, потребуется осуществить пробную обработку – это необходимо для проверки правильности регулировки плуга, выставленной глубины и отвала грунта.

При основной вспашке гребень каждой последующей борозды должен располагаться в непосредственной близости к гребню предыдущей борозды. Дистанция между ними не должна превышать 10 см. Вместе с тем, каждая последующая борозда ни в коем случае не должна быть наложена на предыдущую борозду. Для того, чтобы достичь такого результата при обработке грунта в процессе работы правое колесо используемого мотоблока не должно располагаться на основанию ранее проделанной борозды – лучше всего, чтобы оно находилось в центральной части отвала предыдущей борозды.

Работая по такому принципу, фермер сможет добиться наилучшего результата и вспахать участок ровными аккуратными бороздами.

Эффективная пахота мотоблоком – рекомендации экспертов

Большинство начинающих фермеров боятся использовать для вспашки грунта мотоблок, так как попросту не знают, как правильно настроить плуг и выполнить предстоящую основную обработку земли на участке. Тем не менее, ничего сложного в этом нет, и, чтобы добиться наилучшего результата, нужно всего лишь изучить рекомендации специалистов и придерживаться их в процессе работы.

Большое значение имеет размер обрабатываемого участка. Отталкиваясь от этого фактора, следует подбирать класс мотоблока и тип навесного оборудования для вспашки.

Как известно, все имеющиеся в продаже мотоблоки делятся на следующие категории:

• мотоблоки легкого класса – масса такой техники не превышает 50 кг, а мощность – не выше 5 л. с. Площадь участка, для которого используется легкий мотоблок, не должна быть больше 6 соток, в противном случае, агрегат будет поддаваться повышенным нагрузкам. Вспашка участка с таким мотоблоком выполняется при помощи штатных фрез из комплекта агрегата;
• мотоблоки среднего класса – вес такой техники достигает 100 кг, а мощность – 12 л. с., чего более чем достаточно для эффективной работы на участках, площадью до 20 соток. Обработка грунта такой техникой осуществляется при помощи легкого плуга;
• мотоблоки тяжелого класса – благодаря мощности до 30 л. с. и массе от 100 до 180 кг эти агрегаты способны на эффективную вспашку грунта на территориях, площадью до 1 гектара. Для этого мотоблоки могут оборудоваться навесным плугом. Также высокая мощность и большой вес дают владельцам этих мотоблоков качественно вспахивать наиболее тяжелую почву.

Определившись с подходящей техникой, следует изучить особенности правильной вспашки участка. Небольшие по площади территории лучше всего вспахивать с применением фрезы. Процедура по своей сути не сложная – агрегат располагается на краю участка, на нем включается повышенная передача, после чего можно начинать движение с мотоблоком. Дойдя до края участка, мотоблок разворачивается на 180 ⁰, после чего процедура выполняется в обратном порядке. Более подробно о вспашке грунта мотоблоком Нева с фрезами расскажет видео.

После этого нужно сделать второй проход, который поможет оценить глубину проделываемой борозды. Если она слишком глубокая, или, наоборот, очень мелкая, то плуг нужно настроить. Оптимальным показателем считается глубина в 15–20 см.

С улучшением результатов при вспашке участка скорость работы можно увеличить. В результате этого используемый плуг будет быстрее отваливать грунт, а его поверхность станет более ровной и без комков.

Предназначение плуга

Итак, для чего используется плуг в сельском хозяйстве? Это орудие предназначено для пахоты земель разной плотности с целью подготовки почвы к дальнейшей посевной.

Пласт земли подрезается лемехом и переворачивается снизу вверх, при этом нижний слой почвы оказывается снаружи, а верхний с сорняками — перемещается вниз. Почва становится рыхлой, мягкой.

Предлагаем посмотреть схематический рисунок с изображением плуга к мотоблоку:

Как вы видите, присоединение плуга к мотоблоку происходит посредством специального сцепного устройства (сцепки), которая может как идти в комплекте с мотоблоком, так и продаваться отдельно.

Сцепки бывают двух видов:

• универсальные регулируемые (угол атаки, горизонталь и т. д.);
• нерегулируемые.

Завод КаДви, выпускающий мотоблоки Ока, производит и сцепные регулируемые устройства, при помощи которых к моторизированному агрегату можно присоединять различное навесное и прицепное оборудование.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Способы изготовления оборудования

Самодельный агрегат можно изготовить двумя способами.

1. В первом случае для изготовления отвала используется стальная труба, диаметр которой составляет 55-60 сантиметров, а толщина стенки – 0,4-0,5 сантиметра. Изначально из плотного картона необходимо изготовить шаблон. С этой целью используются соответствующие чертежи. Если у вас под рукой имеются листогибочные вальцы, то заготовке придается необходимая форма максимально просто. Заготовка отвала вырезается с помощью ножниц. При подаче ее к вальцам выдерживается угол в 20 градусов. После ее изгибания доработка производится с помощью молотка.
2. Второй вариант является достаточно трудоемким способом изготовления агрегата своими руками. Для его изготовления необходимо нагреть заготовку в горне или другим любым удобным способом. Далее производится ее изгиб по матрице. С этой целью наиболее часто используется отвал из навесного оборудования трактора Т 25. В качестве сырья для производства корпуса используется листовая сталь.К следующему этапу относится накладка шаблона на трубу с выдерживанием угла в 20 градусов. Контур отвала можно отчертить с помощью мела. Далее его необходимо отрезать. С этой целью наиболее часто используется газосварка. Обработка контура производится на наждаке. Если возникает необходимость, то производится доработка контура отвала с помощью молотка.

Технология изготовления

Изначально осуществляется изготовление элементов агрегата из плотного картона. Для этого необходимо также использовать чертежи. Для того чтобы максимально правильно изготовить самодельный плуг, необходимо выдержать соответствующие углы. Если параметры агрегата вами подходят, тогда необходимо произвести его изготовление из металла.

После изготовления металлических элементов плуга необходимо использовать стальной лист для их сборки, толщина которого будет составлять от 2 до 3 миллиметров. От краев листа необходимо отступить и отложить на нем угол. Для того чтобы сделать плуг своими руками, необходимо произвести установку лемеха на металлический лист.

• Правильное изготовление навесного оборудования на трактор Т 25 требует использования сварки для скрепления лемеха с металлическим листом. Далее необходимо под лемех провести боковой щиток стойки. Делается это таким образом, чтобы он располагался в вертикальном положении и выходил за край лемеха примерно на 7 сантиметров. Его также необходимо прикрепить к металлическому листу и лемеху. С этой целью наиболее часто используется сварка.
• Для того чтобы правильно сделать плуг для Т 25, необходимо примерить отвал к лемеху. Он требует максимально плотной стыковки с полотном. Лезвие лемеха и верхний обрез должны располагаться под правильным углом. В противном случае их необходимо будет доработать молотком.
• Для того чтобы правильно изготовить самодельный агрегат для Т 25 необходимо прикрепить распорную планку к боковому щитку методом сварки. Если вы не знаете, как это делать, вы можете посмотреть видео на нашем сайте. Щиток, лемех и боковой лист между собой необходимо соединить сваркой.

Работа самодельного плуга Для того чтобы плуг для Т 25 мог самостоятельно удерживать борозду, к нему приспосабливают двухколесный блок. Ширина бороздового колеса должна составлять 4-5 сантиметра, а диаметр – 32 сантиметра. Диаметр полевого колеса должен составлять 20 сантиметров. Ось для колес плуга на трактор Т 25 производят из трубы, размер которой составляет ¾ дюйма.

С одной стороны трубу необходимо загнуть на 90 градусов и приварить к нему втулку, на которую в дальнейшем будет устанавливаться бороздовое колесо. На другой стороне трубы производится крепление полевого колеса. Колесная ось производится составной. Сама труба крепится к грядилю навесного оборудования методом сварки.

Тонкости выбора

Когда необходимо выбрать плуг для мотоблока, будь то «Ока», «Нева» или любая другая техника, необходимо учитывать много факторов.

Учитывать предел мощности мотоблока и вес навесного оборудования, поскольку слишком лёгкий будет некачественно вспахивать землю, а тяжёлый — приводить технику в негодность.
Учитывать длину плуга, от которой зависит время, затрачиваемое на выполнение поставленной задачи, поскольку с небольшим разворачиваться проще и быстрее.
Принимать во внимание качество металла и тип почвы, на которой будет использоваться оборудование.
Для территории неровной и со сложной геометрией лучше выбирать самые дорогие дисковые плуги.
При использовании изделия на влажном грунте весной, при восхождении мотоблока в горку, ширину захвата уменьшают, чтобы техника не испытывала проблем, а при скатывании увеличивают, что позволяет не снижать производительность.
У каждой модели плуга есть свои технические характеристики, их требуется принимать во внимание.

• Конный тип лучше всего использовать на небольшом по площади участке. При этом техника, на которую устанавливается такой плуг, должна иметь достаточную тягу.
• На некоторые изделия имеется возможность поставить дополнительное оборудование.
• Навесные плуги всегда имеют небольшую массу и размеры.
• Прицепные изделия можно применять в болотистой или горной местности.
• У полунавесных моделей небольшое удельное сопротивление.
• Изделие обязательно должно поставляться в продажу с сертификатом качества, который указывает на то, что оно прошло испытания и соответствует нормативам.

Полезная информация о плугах для мотоблоков — в следующем видео.

Колесный плуг устройство и применение

Итак, плуги делятся на две категории на наличию в них колес как таковых. Это колесный плуг и без колесный плуг. Второй вариант также называют висящим. Принцип работ с таким плугом в постоянной поддержке плуга руками пахаря.

Что же насчет колесных, то их история насчитывает вот уже 13 веков в Европе. А ранее использовались в Азии. «Колесные» означает, что при работе плуга одно или несколько колес берут на себя вес агрегата, поэтому их называют опорными колесами. В разных устройствах их разное количество.

Зависит от того, навесной тип плуга или прицепной. Как правило, у навесных плугов только одно полевое колесо. У прицепных, которые соединяются с трактором через прицепную серьгу, обычно три колеса — бороздное, среднее (полевое) которое берет на себя нагрузку, создаваемую лемехом и отвалом при отбрасывании земли, и заднее колесо. Также есть полунавесной тип плугов, у которых два колеса.

Как сделать плуг для мотоблока своими руками?

Плуг для мотоблока вы можете сделать и самостоятельно. Это значительно сэкономит ваши средства. Для этого вам понадобятся инструменты и материалы, которые есть в гараже у каждого хозяина.

Для начала вам необходимо составить чертеж. Без него у вас могут возникнуть проблемы, и в итоге ничего не получится.

Лемех

Необходим кусок стали толщиной около 5 миллиметров. Съемный лемех можно сделать из диска циркулярной пилы. Рабочая часть детали, которая и будет разрезать землю, должна быть обработана на наковальне, а затем заточена.

Отвал

Вам понадобится труба, диаметр которой составляет 0,5 метров. При этом толщина стенки должна быть не более пяти миллиметров. Вырезается деталь по предварительно сделанной заготовке из картона, также обрабатывается на наковальне и затачивается.

После этого детали собираются. Для начала вы можете все это сделать с помощью картонных заготовок. И если все параметры будут соблюдены, а сам плуг получился правильный и надежным, тогда можете приступать к металлическим деталям.

Как отрегулировать самодельный плуг? Точно так же, как и заводской. С той разницей, что при некорректной работе вы можете самостоятельно подгибать и подправлять детали при помощи молотка.
