Как сделать плуг своими руками для мотоблока и трактора

Способы изготовления оборудования

Самодельный агрегат можно изготовить двумя способами.

1. В первом случае для изготовления отвала используется стальная труба, диаметр которой составляет 55-60 сантиметров, а толщина стенки – 0,4-0,5 сантиметра. Изначально из плотного картона необходимо изготовить шаблон. С этой целью используются соответствующие чертежи. Если у вас под рукой имеются листогибочные вальцы, то заготовке придается необходимая форма максимально просто. Заготовка отвала вырезается с помощью ножниц. При подаче ее к вальцам выдерживается угол в 20 градусов. После ее изгибания доработка производится с помощью молотка.
2. Второй вариант является достаточно трудоемким способом изготовления агрегата своими руками. Для его изготовления необходимо нагреть заготовку в горне или другим любым удобным способом. Далее производится ее изгиб по матрице. С этой целью наиболее часто используется отвал из навесного оборудования трактора Т 25. В качестве сырья для производства корпуса используется листовая сталь.К следующему этапу относится накладка шаблона на трубу с выдерживанием угла в 20 градусов. Контур отвала можно отчертить с помощью мела. Далее его необходимо отрезать. С этой целью наиболее часто используется газосварка. Обработка контура производится на наждаке. Если возникает необходимость, то производится доработка контура отвала с помощью молотка.

Технология изготовления

Изначально осуществляется изготовление элементов агрегата из плотного картона. Для этого необходимо также использовать чертежи. Для того чтобы максимально правильно изготовить самодельный плуг, необходимо выдержать соответствующие углы. Если параметры агрегата вами подходят, тогда необходимо произвести его изготовление из металла.

После изготовления металлических элементов плуга необходимо использовать стальной лист для их сборки, толщина которого будет составлять от 2 до 3 миллиметров. От краев листа необходимо отступить и отложить на нем угол. Для того чтобы сделать плуг своими руками, необходимо произвести установку лемеха на металлический лист.

• Правильное изготовление навесного оборудования на трактор Т 25 требует использования сварки для скрепления лемеха с металлическим листом. Далее необходимо под лемех провести боковой щиток стойки. Делается это таким образом, чтобы он располагался в вертикальном положении и выходил за край лемеха примерно на 7 сантиметров. Его также необходимо прикрепить к металлическому листу и лемеху. С этой целью наиболее часто используется сварка.
• Для того чтобы правильно сделать плуг для Т 25, необходимо примерить отвал к лемеху. Он требует максимально плотной стыковки с полотном. Лезвие лемеха и верхний обрез должны располагаться под правильным углом. В противном случае их необходимо будет доработать молотком.
• Для того чтобы правильно изготовить самодельный агрегат для Т 25 необходимо прикрепить распорную планку к боковому щитку методом сварки. Если вы не знаете, как это делать, вы можете посмотреть видео на нашем сайте. Щиток, лемех и боковой лист между собой необходимо соединить сваркой.

Работа самодельного плуга Для того чтобы плуг для Т 25 мог самостоятельно удерживать борозду, к нему приспосабливают двухколесный блок. Ширина бороздового колеса должна составлять 4-5 сантиметра, а диаметр – 32 сантиметра. Диаметр полевого колеса должен составлять 20 сантиметров. Ось для колес плуга на трактор Т 25 производят из трубы, размер которой составляет ¾ дюйма.

С одной стороны трубу необходимо загнуть на 90 градусов и приварить к нему втулку, на которую в дальнейшем будет устанавливаться бороздовое колесо. На другой стороне трубы производится крепление полевого колеса. Колесная ось производится составной. Сама труба крепится к грядилю навесного оборудования методом сварки.

3Собираем плуг поэтапно

После того, как вы сделали отвал, необходимо приступить к сборке устройства. Во время работы необходимо ориентироваться на чертеж. Перед тем, как начать сборку, лучше вырезать все детали на плотном картоне и соединить, так сказать, сделать макет. Если макет совпал, и все детали соответствуют размеру и градусам углов, то можно приступить к сборке устройства из металлических заготовок.

• 1 этап — изготавливаем корпус, для этого нужно взять металлический лист и вырезать из него квадрат 50*50 см.
• 2 этап — приварить к полученному квадрату лемех (делать это нужно с двух сторон, с помощью клиньев);
• 3 этап — состыковать боковые щетки с лемехом, приварить их к лемеху и листу;
• 4 этап — к лемеху приделайте отвал и проследите за всеми стыками, устраните неточности, если таковы имеются;
• 5 этап — после устранения всех неточностей и отклонений, произведите сварочные работы всех элементов;
• 6 этап — зачищаем сварочные швы;
• 7 этап — по поверхности плуга «пройтись» наждачной бумагой.

Как изготовить плуг к мотоблоку своими руками из конного?

Конский плуг, по сравнению с другими типами навесных устройств, может быть полностью деревянным. Единственным элементом из металла может выступать лемех.

Пошаговая инструкция по самостоятельному изготовлению конского плуга для вспашки земли приведена ниже:

1. Рукоятки изготавливаются из двух деревянных брусьев, толщина которых около 10 сантиметров. Верхняя часть рукояток дополняется прорезиненными накладками;
2. Рукоятки соединяются под прямым углом, так будет удобнее за них держаться двумя руками;
3. Нижние части элементов соединяются саморезами;
4. Брус толщиной 20 сантиметров нужно изогнуть, чтобы его концы расположились параллельно;
5. Нижний конец бруса прикрепляется к лемеху;
6. На верхнем конце устанавливается крепление плуга к мотоблоку. Для изготовления можно использовать деревянные бруски небольшого размера;
7. Посередине крепления устанавливается двойная рукоятка.

Лемех плуга и плуги общего назначения

Лемех плуга называют рабочую часть плуга, которая подрезает пласт земли и направляет его на отвал плуга. лемех находится на корпусе плуга, которые могут быть предназначены для старопахотных почв, которые несложно обработать при помощи плугов общего назначения, и плужные корпуса которыми пользуются при обработке запущенных участков.

В современном хозяйстве используют трапецеидальные лемеха, долотообразные, лемеха с выдвижным долотом и вырезные лемеха.
Самый простой — это, пожалуй, трапецеидальный. Его очень просто сделать и он пашет ровное дно борозды, но очень быстро приходит в непригодность и плохо заглубляется в землю. Его конструкция предусматривает утолщение с нижней части лемеха, благодаря чему его легко потом отремонтировать.

Лемех плуга — строение

Такой лемех плуга состоят из двух металлических слоев. Первый верхний слой — мягкий из простой стали. При изготовлении нижнего слоя лемеха используют прочный, износоустойчивый сплав «Сормайт» — 1 толщиной 1,7 мм. Иногда вместо «Сормайт» для второго слоя берут высоколигированную сталь.

Благодаря разной прочности двух слоев трапецеидального лемеха они изнашиваются неравномерно, и лезвие инструмента все равно остается острым после длительного использования.

Теперь о долотобразных лемехах. Такие отличаются от трапецеидальных более выдвинутым носком, этот носок, долото, находится на 10 мм ниже уровня лезвия и помогает плугу заходить глубже в землю. Ширина обработки почвы — 5 мм. Так же, как и трапецеидальный , долотообразный лемех и его долото имеют утолщение с нижней стороны, чтобы потом при ремонте восстановить его форму.

Лемеха с выдвижным долотом предназначены для вспахивания земли на большую глубину, особенно если она сильно засорена камнями. Из троих нами описанных, эти лемеха самые мощные и не используются на плугах общего назначения. Такими обрабатывают плохую болотистую местность или целину.

Особенность этих инструментов в том, что они имеют щеку, прикрепленную снизу их носка. По мере износа их долото выдвигается вперед и продлевается служба лемеха. Отсюда и название.
Также есть и вырезные лемеха, какие ставят на почвоуглубительные корпуса.

Плуги общего назначения

Итак, плуги общего назначения. Из всех разновидностей они самые слабые. Их используют на старопахотных землях, где не нужно брать большую глубину и не нужно работать с мусором в почве. Плуг общего назначения обрабатывает землю в питомниках, для газонов и цветников. Он хорош в парко-садовом строительстве и лесном хозяйстве, например, когда нужно посадить лесополосу для защиты поля.

Все типы плугов обозначаются марками. Это своего рода название, которое имеет ввиду само устройство, его назначение, количество используемых корпусов и ширину вспашки земли.

Плуги общего назначения ПЛН 4-35 строение и характеристики

Рассмотрим плуг общего назначения ПЛН 4-35. «П» — это плуг. «Л» означает лемешный, а «Н» — навесной. Цифра «4» говорит, что плуг обрабатывает землю четырьмя корпусами, а «35» — ширина охвата земли одним корпусом.

Детали ПЛН 4-35 — это рама, корпуса, четыре предплужника, навеска, опорное колесо с винтовым механизмом, прицепка для борон и дисковый нож. Пашет ПЛН 4-35 на глубину 30 см, правда при желании можно установить на плуг безотвальные корпуса

Они будут работать на глубине 40 см, или если для вас важно время выполнения работы, закрепите на плуг скоростные корпуса

Можете купить почвоуглубители или специальный корпус для образования валов на склонах. Последние полезны в горных местностях, где есть проблемы с затоплением талыми водами.

При работе дисковый нож вертикально срезает кусок земли, а лемех — горизонтально. Они переводят срезанную землю на отвал, который дробит почву и отбрасывает её в уже сделанную борозду.
ПЛН 4-35 часто ставят на тракторы Т-150 и ДТ-75М.
Как примеры других плугов общего назначения можем назвать ПЛН 3-35, что ставят на тракторы класса 1,4 ( тракторы «Беларусь» МТЗ-80 и МТЗ-82) и ПН-35.

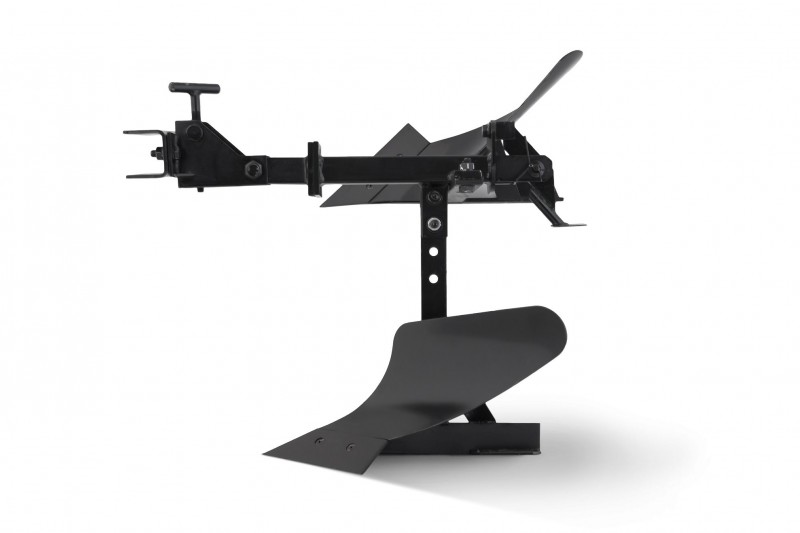

Самодельный однокорпусный плуг

Наиболее простой, но одновременно и эффективной конструкцией плуга является однокорпусный.

Такая конструкция применима для производства ее собственными руками в домашних условиях. Для изготовления не потребуются специальные инструменты и приспособления, а также особые навыки, достаточно будет инструментов, имеющихся в мастерской домашних мастеров.

Лемех

Опыт хозяев, применяющих в своих полевых работах мотоблоки, оснащенные плугами, показывает, что лемех требуется периодически снимать, чтобы до начала работ его наточить. Выбирая материалы для изготовления лемеха, рекомендуем применить легированную сталь 9ХС, используемую при изготовлении циркулярных пил.

Может быть применена сталь 45, но ее потребуется закалить до твердости HRC 50-55. Не исключено применение обычных сталей, в том числе Ст.5, которые не подвергают закаливанию, но может быть доведена до нужного качества, если отбить кромку молотом и заточить ее.

Отвал

Отвал плуга можно изготовить разными методами, рассмотрим некоторые из них, чтобы была возможность выбора наиболее удобного и доступного по материалам и стоимости.

1. Отвал изготавливается из стального листа толщиной 3,0–4,0 мм. Для изготовления необходимы гибочные вальцы для придания отвалу изогнутой формы. Заготовку вырезают по шаблону, затем пропускают через вальцы и молотком доводят до требуемой формы.

1. Сделать отвал можно, используя стальную трубу диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее готовим картонный шаблон, накладываем его на трубу так, чтобы угол, образованный нижней гранью и горизонталью трубы, составил 20-30°. Контур обводится, вырезается с помощью газовой горелки, после этого обрабатывается наждаком или болгаркой. Если потребуется, можно исправить форму при помощи молотка.
2. При изготовлении отвала можно использовать стальной лист, но форму придать можно после предварительного нагрева заготовки, изогнув ее по матрице, например, взяв отвал покупного плуга.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

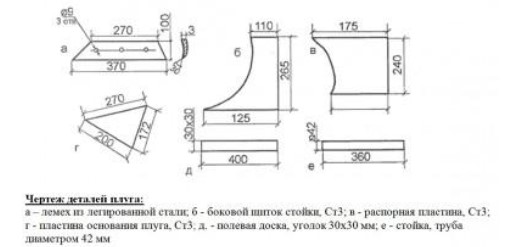

Детализация размера элементов конструктива произведена на чертеже.
Для его изобретения понадобится сделать (обозначения согласно чертежа):

• лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
• сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
• боковую часть стойки (б);
• пластину для распорки (в);
• основание изделия (г);
• уголок (д);
• стойку (е).

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист.
Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива.
На предложенном чертеже он выделен желтым цветом.

Окучник ручной. Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Окучник ручной

Преимущества:

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;

Недостатки:

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Типы картофелеокучников

В зависимости от конструкции, различают следующие виды устройств:

• листерный;
• дисковый;
• пропеллерный.

Дисковой окучник

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Производятся с регулируемым углом атаки (угол наклона режущей части окучника к земле) и фиксированным.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

Достоинства устройства:

• потребляет меньше энергии, по сравнению с дисковыми устройствами;
• более простое по конструкции;
• цена меньше, чем на дисковое устройство;
• имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

Листерный окучник

Недостатки:

• плохо работает на влажной и тяжёлой почве;
• посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня

Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

Достоинства:

• более качественное выполнение окучивания, гребни получаются ровнее и выше;
• можно использовать при разной ширине междурядий;
• позволяет выполнять окучивание по более тяжёлой почве.

Дисковый окучник можно использовать при разной ширине междурядий

Недостатки:

• более высокая цена;
• более высокое потребление топлива.

В зависимости от объёма выполняемых работ и степени механизации, окучиватель для картофеля бывает:

• ручной;
• автоматизированный.

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

Окучник для картофеля ручной

Позволяет выполнять обработку картофельных грядок, вне зависимости от наличия мотоблока или трактора. Для ручных типов наиболее распространены конструкции листерного и дискового механизмов.

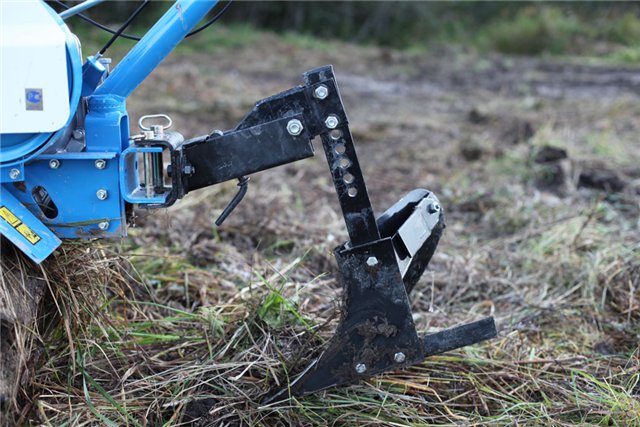

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
3. Зафиксируйте сцепку на фаркопе посредством болтов.

Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

Установка и регулировка

После окончания работ по сооружению плуга его следует зафиксировать на мотоблоке. Но перед этим проводятся подготовительные мероприятия:

• перемещение мотоблока в то место, где планируют его эксплуатировать;
• демонтаж колесного хода – его надо заменить специальными грунтозацепами (если их не поставить, то для посадки того же картофеля плуг не подойдет – оборудование будет буксовать и может «закопаться» в грунте).

После этого этапа переходят к установке плуга.

• Прикрепляют плуг на сцепке сельхозтехники с применением гаек. Благодаря этому появится возможность самостоятельно выставлять его рабочие характеристики.
• Подготавливают 2 крепящих штыря. С их помощью присоединяют сцепки и сам плуг к серьге.

Завершив подготовку, приступают к регулировке установленного плуга. Именно от этого этапа будет зависеть, насколько работоспособным окажется и плуг, и сам мотоблок

Для правильной установки конструкции надо обратить внимание на:

• ширину;
• глубину вспашки;
• наклон.

Настройка происходит пошагово.

• На крайних участках выставляется ширина. С этой целью край ни в коем случае не должен перемещаться ниже или выше зацепа.
• Максимально устойчиво технику размещают на специальных подставках, чтобы появилась возможность выставить необходимую для вспашки глубину. Нельзя забывать про то, что этот параметр может варьироваться, исходя из времени года.
• Нужно аккуратно отрегулировать само крепление плуга к технике.
• Крепление болтами осуществляют таким образом, чтобы задняя половина плуга была расположена на единой линии с почвой.
• Теперь сельхозтехнику можно снимать с подставки.

Как правильно отрегулировать плуг на мотоблоке?

Плуг на агрегате важно настроить правильно, поскольку это напрямую будет влиять на качество и удобство обработки грунта.Регулировка навеса проводится в три этапа, которые сопровождаются следующими действиями:

1. Настраивается глубина вспашки;
2. Регулируется уровень наклона полевой доски;
3. Настраивается угол отвала.

Глубина вспашки определяет, насколько плуг будет погружен в грунт. Зачастую этот показатель равен высоте лопатного штыка. При недостаточной глубине многие сорняки не удастся выкорчевать. При слишком глубоком вспахивании почвы плодородный слой будет смешиваться с нижним слоем земли. Это приведёт в потере питательных веществ, необходимых для нормального роста растений.

Глубина вспахивания грунта настраивается тремя болтами, которые соединяют замок со стойкой плуга. Уровень погружения регулируется при опускании плуга вниз или поднятии вверх.

Уровень наклона доски плуга или «угол атаки» указывает, насколько наклонена плоскость обработки почвы по отношению к обрабатываемому грунту.

Настройка выполняется винтовой рукояткой по следующему принципу:

1. Мотоблок ставится на возвышенность;
2. Рукоятки выворачиваются, пока полевая доска не расположится на земле;
3. Ручка выкручивается в другую сторону до расположения доски на высоте двух-трёх сантиметров над землёй.

При слишком большом «уровне атаки» плуг будет цепляться за почву, провоцируя пробуксовку агрегата. Если параметр небольшой, плугом не получится обработать нужный слой грунта.

Чтобы настроить угол отвала, нужно выполнить следующие действия:

1. Мотоблок устанавливается на край обрабатываемого участка и проходится первая борозда для определения оптимальной глубины вспашки;
2. Нужно пройтись по максимально ровной траектории. Можно предварительно натянуть нить;
3. Колесо мотоблока помещается в борозду, плуг нужно расположить перпендикулярно обрабатываемой поверхности. Намного упростит задачу угольник.

Благодаря указанным действиям можно быстро и грамотно выполнить настройку плуга на агрегате.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Применение плугов

Основной задачей плуга считается переворачивание плодородного верхнего пласта растительного грунта. Эта операция (вспахивание) позволяет в значительной мере освободить плодородный слой почвы от сорных растений, корневая система которых уже начинает рост, но ещё не полностью окрепла.

Семена ещё не проросших сорняков при вспашке глубоко перемещаются в грунт, что также затрудняет их прорастание. Во время вспахивания слой земли разрыхляется, становится более податливым и мягким, что улучшает эффективность посевов и оказывает позитивное влияние на всхожесть культурных растений.

На первых этапах использования плуга как орудия для сельского хозяйства его таскали люди, затем домашние животные (лошади, волы), а в настоящее время эту тяжёлую работу выполняет сельскохозяйственная техника (трактор, мотоблок).

Советы и рекомендации

В зависимости от размера участка и типа почвы на нем необходимо подобрать мотоблок. Его конструкцией и техническими характеристиками определяется подходящая разновидность навесного инвентаря. Небольшой дачный участок с мягкой почвой лучше всего обрабатывать с помощью простой фрезы, установленной на плуге. Регулировка навесного оборудования приобретает особое значение при вспахивании твердого грунта с глинистыми и каменистыми включениями, а также крупного поля.

Рекомендуется в таких условиях оснащать плуг специальными насадками типа «гусиные лапки», выполненными из высокопрочной углеродистой стали. Главная конструктивная особенность таких приспособлений — треугольная форма режущей поверхности, которая обеспечивает крошение и перемалывание твердых отложений. Они с легкостью наматывают на свои лезвия и сорные растения. Качество обработки почвы плугом собственноручного изготовления не уступает фирменным моделям.

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5)

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

• вправо на 30°;
• влево на 30°;
• прямо.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.

• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.
