Как сделать сцепку для мотоблока своими руками: чертежи и размеры универсального сцепного устройства, видео

Что надо учесть?

Для правильного подбора материалов, изготовления самого плуга, элементов его навески на культиватор необходимо понимать принципы работы устройств, знать их основные параметры.

Плуг

При подаче на земельный массив переворачивает верхний пласт грунта. Вспахивание удаляет из почвы сорные растения, повреждает их корневую систему. Почва разрыхляется, делая посев культурных растений эффективным и увеличивая всхожесть.

Движитель

Мотокультиватор перемещается по участку за счёт вращения круговых фрез. Подобный способ непригоден для буксировки плуга. Фрезы меняются на металлические колеса с грунтозацепами. Для увеличения сцепления колёс с грунтом внутри колёс могут быть размещены дополнительные грузы.

Трансмиссия культиватора

Особых переделок не требует, но узел изначально предназначен для работы с фрезой. Скорость подачи может быть чрезмерной для плуга, возможно проворачивание (буксование) колёс. Полезна в этом случае установка ходоуменьшителя – шкива большего диаметра на коленчатом валу двигателя.

Элементы навески

Сцепка используется для соединения платформы культиватора с плугом, окучником, картофелекопателем. Изделия унифицированы под разные модели одного производителя.

Для повышения устойчивости машины, учёта особенностей земельного участка иногда требуется увеличение колеи грунтозацепов, что решается путём установки удлинителей оси.

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

https://youtube.com/watch?v=VY8e-6XkaRQ

Пошаговая инструкция

Чтобы изготовить универсальное соединение, нужна максимально ровная горизонтальная поверхность — верстак или рабочий стол. Схема изготовления устройства прицепа (сцепки) для мотоблока следующая:

  1. Сделайте разметку в соответствии с чертежом: обозначьте на заготовке контуры деталей.
  2. При помощи дрели или сверлильного станка сделайте отверстия по разметке. Удостоверьтесь в их точности, используя штангенциркуль и болт (шпильку), которым будет осуществляться крепление. Добейтесь оптимального диаметра отверстия, при котором нет ни люфта, ни заклинивания крепежных деталей. Обработайте отверстия зенковкой — это облегчит дальнейшую работу и обезопасит вас от травм.
  3. Произведите сварку соединений. Лучше всего задействовать электросварку, при которой прогрев происходит только в местах соединений без особого ущерба для рабочих качеств металла.
  4. Соберите деталь. Соедините кронштейн и швеллер при помощи болтов. Если в вашей конструкции есть механизм регулировки, зафиксируйте и его.

Все элементы данного механизма должны быть стальными

. Еще раз напомним, что деталь изготавливается для того, чтобы многофункциональность мотоблока была максимальной. При наличии оптимально подходящей сцепки возможна удобная агрегация и длительная эффективная эксплуатация любого навесного или прицепного оборудования, включая плуг, борону, окучник, картофелесажалку, различные виды косилок, прицепы и любые другие устройства. А поскольку элементы крепления на разном оборудовании могут различаться, что часто осложняет возможность их совместимости с мотоблоком, именно удачная конструкция сцепки и возможность ее регулировки решают эту проблему.

Собрав деталь, важно правильно ее присоединить. Правила установки достаточно просты, но важно их придерживаться

Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей. Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы. После установки нужно затянуть элементы резьбового крепления узла с мотоблоком. После этого подсоединяется навесное оборудование.

После первичной агрегации устройств последует заключительная фиксация, которую нужно произвести непосредственно перед началом работы. Регулирующие компоненты (винты) следует ослабить, найти оптимальный уровень фиксации, после чего затянуть гаечными ключами. В зависимости от конструкции на кронштейн может быть установлена съемная ось с резьбой, в которую закручивается винт М16.

Это интересно: как самостоятельно сделать сцепление для мотоблока.

И в заключение следует сделать еще несколько рекомендаций. Для сохранения рабочих качеств металла и повышения долговечности детали после ее сборки желательно выполнить покрытие антикоррозийным составом или краской для металла.

Учитывая возможность регулировки конструкции в различных диапазонах, можно устанавливать радиусные пазы и фиксировать их на ноль. После начала работы необходимо в ходе первых метров движения внимательно понаблюдать за соединением и при необходимости провести дополнительную регулировку. Наличие регулирующего рычага позволяет менять уровень фиксации и закреплять навесное устройство для большей или меньшей глубины вспашки.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

  1. Кронштейн навесных орудий мотоблока;
  2. Консоль;
  3. Прицепное устройство;
  4. Подножка, используем доску s20;
  5. Сиденье для водителя, используем доску s20;
  6. Рама;
  7. Кузов, используем доску s20;
  8. Опорная балка, используем три бруса 50х50;
  9. Болт М8;
  10. Кольцо упорное, используем трубу 58х4;
  11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

  1. Корпус поворотного узла;
  2. Для дышло используем трубу 49х3, L1820;
  3. Для рамки подножки используем уголок 25х25х4;
  4. Для упора используем трубу 58х4;
  5. Для ребра жесткости используем сталь s4;
  6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

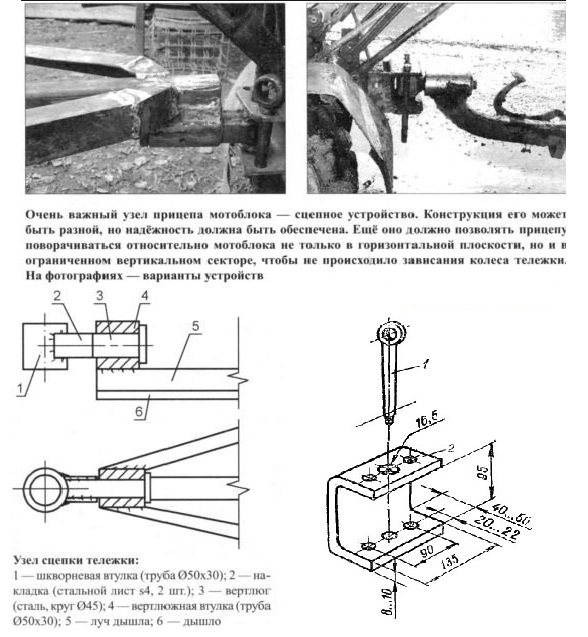

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

  • прицепное устройство (1),
  • пыльники (2),
  • подшипники 36206 (3,6),
  • корпус (4),
  • втулка распорная (5)
  • дистанционная (7),
  • шайба (8),
  • гайка м20х2,5 (9),
  • масленка (10)
  • дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Как подготовиться к самостоятельному изготовлению?

Чтобы сделать роторный культиватор для минитрактора, прежде всего, нужно подготовить материалы.

В их перечень входит:

  • 2-метровая металлическая труба;
  • квадратные стальные пластины, размерами 15×15 см;
  • комплект из 20 болтов и гаек;
  • плоские прямоугольный пластины, размерами 20×5 см.

В список инструментов, которые понадобятся для работы, входит:

  • болгарка и набор дисков для работы с металлом;
  • аппарат для ручной сварки и электроды;
  • наждачная бумага;
  • дрель и сверла;
  • отвертки, гаечные ключи, плоскогубцы.

Размеры используемых для работы материалов напрямую зависят от габаритов культиватора для минитрактора, от типа соединительных узлов, а также от вида сменных насадок для культиватора.

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только в весенне-летний период. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно увеличить эффективность его применения в личном хозяйстве. Бывают периоды, когда снег приходится убирать с дорожек и территории почти каждый день.

Для уборки снежного покрова применяют несколько типов мотоблочных снегоуборщиков:

  • шнековый с роторным отбрасывателем;
  • бульдозерного типа с отвалом;
  • лопата-отвал – это упрощенный тип снегоуборщика;
  • роторно-вентиляторный.

Пользователь в зависимости от своих условий определяется с типом снегоуборщика, нужного ему. Многие берутся за изготовление сложного шнека, полагая, что именно это устройство будет помогать в зимний период. На самом деле большинство убеждается, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как крепить сцепку на мотоблок?

Изготовленная своими руками универсальная сцепка крепится к мотоблоку посредством нескольких штырей. Для изготовления последних следует использовать максимально прочную стал или, что еще лучше, чугун, так как от прочности штырей зависит надежность всего соединения.

При установке отверстия сцепного механизма должны точно совпасть с отверстиями на соединительном элементе мотоблока, который, в большинстве случаев, крепится в задней части или под рулем агрегата. В каждую пару соответствующих отверстий потребуется установить по одному штырю.

Непосредственно перед началом работы на огороде следует тщательно проверить надежность всех крепления, и, при необходимости, подкрутить имеющиеся в конструкции гайки и болты. В зависимости от поставленных задач, можно менять положение соединения подвижного типа.  С этой целью потребуется повернуть винтовую рукоятку в нужном для работы направлении. Таким образом владелец мотоблока сможет в любой момент поднять или опустить установленный прицеп или изменить положение другого используемого для работы навесного оборудования. Иногда для этого также потребуется немного ослабить определенные крепежи.

Важно помнить, что сцепной механизм мотоблока не защищен от попадания влаги, в результате чего на нем может образоваться коррозия. Чтобы не допустить этого, детали сцепки мотоблока нужно каждый раз очищать от грязи и мусора

Лучше всего покрасить конструкцию сразу же после ее изготовления, а также покрыть детали механизма специальным антикоррозийным составом.

Вышеописанный способ изготовления и установки сцепки пригодиться владельцам мотоблоков  Нева МБ-1и МБ-2, Агро, МТЗ, а также фермерам, используемым в хозяйстве агрегаты производства других известных марок.

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

  • боковой вертикальной детали полозка;
  • горизонтальной плоскости снизу полозка;
  • передней отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости. Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши. Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Советы по сборке адаптера

Специальное оборудование для мотоблока спокойно может быть сделано почти любым мастером. Для создания адаптера нужно взять такую трубку, которая имеет прямое сечение, ее длина должна быть 1,7 м.

К одному из концов перпендикулярно придется приваривать трубу, длина которой будет 0,5 м. Эта часть будет основанием для удержания стоек под колеса. Высота стоек от оси до верхней части будет равняться 0,3 м. На новом этапе к центральной трубе и втулке колес нужно присоединить раскосы и зафиксировать их. Длина заготовки зависит от наклона и угла.

Квадратная рама может быть любого размера. В нашем варианте будут разобраны следующие размеры: 0,4×0,4 м. Если вы собрались сделать такое навесное устройство для мотоблока самостоятельно, то к заднему торцу рамы нужно прикрепить швеллер, длина которого будет 0,4 м. Собрать боковые трубы в одну конструкцию можно при помощи болтов.

Для того чтобы у вас была возможность регулировки, стоит присоединить рычаг, который должен иметь 3 колена, их длина будет такой: 20, 30 и 50 сантиметров соответственно.

Для того чтобы увеличить прилагаемые силы, рычаг стоит дополнить 75-сантиметровым рычагом. Сцепной узел можно купить или сделать своими руками.

От качества сцепки зависит длительность использования нашего оборудования. На опору из металла нужно зафиксировать сиденье, которое присоединяется к центральной трубе. После этих выполненных действий можно считать, что вам удалось создать прекрасное оборудование для мотоблока. Его плюсами являются небольшая цена и легкость конструкции.

Советы по созданию сцепного узла

Если вы захотели изготовить это оборудование своими руками, то вы должны больше поработать с инструкцией по созданию сцепного узла. Самой легкой конструкцией будет 15-сантиметровый штырь, который ставят в отверстие дышла фаркопа устройства. В качестве недостатка такой возможности выступает очень быстрая изнашиваемость, ведь под воздействием крутящегося прицепа разбиваются дырки для сцепки.

Как сделать плуг на мотоблок своими руками?

Пред тем, как приступать к изготовлению навесного оборудования, нужно рассмотреть чертежи. Они указывают на способы крепления элементов устройства между собой.

Схема действий по созданию плуга своими руками:

  1. Лемех. Понадобиться стальной лист от пяти миллиметров толщиной, которому придаётся нужная форма. Часть для резки нужно отбить и заточить (по принципу ручной косы);
  2. Самодельный отвал. Взять трубу диаметром 50 сантиметров и стенками от 5 миллиметров в толщину. Заготовка вырезается резаком. Для получения требуемой формы стоит воспользоваться наковальней и точильным станком;
  3. Сбор единой конструкции. Понадобиться стальной лист, его размеры 50*50 сантиметров и толщина 3 миллиметра. От краёв листа нужно отступить на 4 сантиметра и выровнять его до получения нулевого угла;
  4. К листу прикладывается лемех, делается двухсторонняя сварка под углом 250;
  5. Верхнюю часть отвала и нож лемеха соединяют максимально плотно под наклоном 80;
  6. Свариваются между собой ключевые элементы из лемеха, бокового щитка и задней части отвала.

Детальнее узнать о специфике изготовления плуга можно из видео-инструкции.

Как сделать?

Современные модели мотоблоков можно оснастить надежным плугом, изготовленным своими руками. Разновидности этого элемента: двухоборотный, оборотный, двухкорпусный, роторный или изделие Зыкова. Вариантов изготовления конструкции довольно много. Существуют даже варианты, в которых корпус выполнен из газового баллона. Самостоятельно изготовить качественный плуг для мототехники несложно, если соблюдать определенные правила.

Роторный

Изготовление конструкции можно разделить на несколько основных этапов.

Подготавливают хороший отвал по форме цилиндра. Делать это необходимо исключительно в соответствии с чертежом. Деталь выполняют из легированного металла

Важно следовать составленному чертежу при самостоятельном изготовлении конструкции.
Выставляют лемех. Вводят клинышки в железный лист (3 мм) под углом в 45 градусов.
Соединяют лемех с щитом сбоку

Обязательно следят за тем, чтобы лезвие лемеха располагалось чуть ниже самого щитка (1 см, не более).
Присоединяют отвал к лемеху.
К трубке из металла, которая выполняет функцию основания, приваривают с помощью сварочного аппарата рабочую половину с лемехом. С противоположной стороны – крепеж к мототехнике.
Когда плуг готов, в его нижней половине можно приварить ось с колесами.

Поворотный

Поворотный вид плуга по праву признан одним из самых функциональных и практичных. Такая конструкция является прекрасным помощником для вспахивания земли на участке, потому что может охватывать достаточно большую площадь. Хорош плуг и тем, что с ним не надо тратить время впустую после каждого подхода. Нужно будет только повернуть плуг и двигаться в обратном направлении. Производительность техники возрастет в разы. Основные действия совершают таким же образом, как и в случае с роторным механизмом, но в этом случае режущие элементы должны находиться ниже полоза (хотя бы на 2 см).

Дисковый

Есть возможность собрать собственноручно и дисковый плуг для техники. Подобная модель собирается из деталей:

  • дисков;
  • кулака;
  • оси;
  • кронштейна;
  • скребка;
  • ведущей балки;
  • ручки;
  • стяжки.

Диски для устройства можно взять от старенькой «сеялки», если она есть в арсенале. Устанавливают эти элементы под углом, чтобы повысить производительность работ. Окучник навешивают на технику сквозь сцепной кронштейн. Т-образный поводок от плуга привинчивают к нему при помощи болтиков и стопора. На внушительной скорости окучник, возможно, станет буксовать, поэтому работать придется исключительно на небольших оборотах либо со спаренными колесиками.
