Как установить варочную панель и духовой шкаф своими руками?

Правила установки

Начнем с того, что вместе с варочной панелью приходит инструкция, как ее установить. В ней все подробно с рисунками схемами показано. Если следовать последовательности монтажа, то данный процесс можно провести с высоким качеством конечного результата. Но есть некоторые моменты, которых в инструкции нет. К примеру, где лучше установить розетку подключения, или как правильно вырезать отверстие под прибор. Поэтому начнем именно с отверстия.

Небольшое отступление по поводу того, что отверстие можно самому и не делать, если мебель делается на заказ. Надо просто мастерам в цеху задать место установки панели и дать им посадочные ее размеры. Но если была куплена готовая кухонная мебель, то отверстие под варочную панель придется делать своими руками.

Итак, для вырезки отверстия в столешнице потребуется дрель и электролобзик. Теперь по этапам.

Открываете инструкцию к варочной панели и ищите размеры ее посадочного места. Если не нашли, не беда, можно замерить их рулеткой или линейкой.
Теперь данные размеры с припуском 1-2 мм в большую сторону переносятся на столешницу. Некоторые мастера советуют припуск делать больше

Не самая хорошая рекомендация, потому что с большим припуском прибор в отверстие будет просто «гулять», смещаясь из одной стороны в другую.
Некоторые производители кухонных приборов в комплектацию добавляют готовый шаблон, изготовленный из картона, который можно взять за основу нанесения разметок отверстия.
При нанесении размеров обратите внимание на то, что от краев самой панели до краев столешницы расстояние не должно быть меньше 5 см.
Теперь по углам нанесенной фигуры надо дрелью со сверлом диаметром 8-10 мм сделать четыре отверстия.
В одно из них вставляется полотно от электролобзика. Оно должно быть мелкозубым по дереву

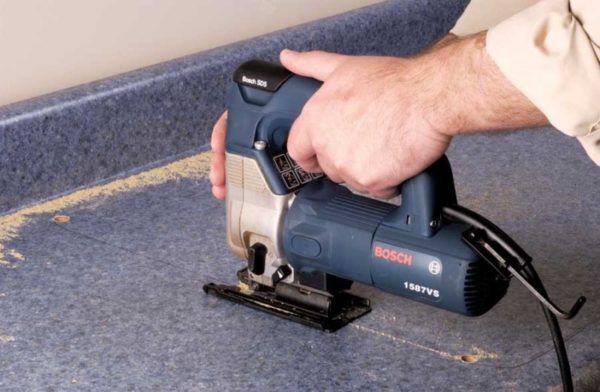

Сам инструмент надо к поверхности столешницы прижимать плотно. Резка проводится аккуратно, не спеша.
Отверстие вырезано. Теперь перед тем как установить варочную панель в столешницу, надо на внутренние торцы отверстия наклеить специальную ленту, которая идет в комплекте к кухонному прибору. Если ленты нет, то ее можно заменить акриловым или силиконовым герметиком. Их основное назначение – защита столешницы от грязи и влаги.
Теперь можно провести установку варочной поверхности, вставив ее в вырезанное отверстие. Давить на нее не надо, если прибор свободно в посадочное место не входит. Лучше еще раз промерить стороны посадки, и если одна из них меньше запланированной, то лучше ее подрезать снова. Такое может случиться, если была неправильно нанесена разметка, или неаккуратно был сделан вырез.
И последнее – это крепление (фиксация) прибора к столешнице. Сделать это можно при помощи специальных зажимов, которые также приходят в комплекте. У них два отверстия, через один зажим прикрепляется к панели, через другой к столешнице. Все это делается с внутренней стороны напольной тумбы.

Крепление варочной панели к столешнице

Итак, можно сказать, что установка варочной панели в столешницу завершена. Остается лишь ее подключить к питанию током.

Выбор варочной панели

Эти кухонные приборы практически лишены недостатков. Все устройства можно условно разделить на категории:

• электрические;
• газовые;
• комбинированные;
• индукционные.

По материалу изготовления:

• нержавеющие;
• керамические;
• стеклянные;
• эмалированные.

При этом панель может иметь различное число комфорок и разнообразное расположение их на поверхности. На первом этапе нужно выбрать наиболее удобный и подходящий прибор. При заказе кухонной мебели необходимо заранее продумать место установки в мебели. Возможно, в комплекте с панелью будет установлен духовой шкаф. Предварительно нужно продумать о подключении к сети: к газовой трубе при выборе газовой панели и к электросети при предпочтении электроустройства.

Для монтажа электрической сети в обязательном порядке предусмотреть сечение питающего кабеля и мощности розетки, учитывая ток потребления панели и возможного духового шкафа, указанных в инструкции. Не стоит забывать о заземлении или защитном занулении металлических деталей электрического прибора. После проведения подготовки можно приступить к работе.

Установка варочной панели в столешницу своими руками — процесс несложный, доступен и новичку. Для начала нужно приготовить все необходимые материалы и инструменты. Врезка варочной панели в столешницу начинается с нанесения размеров. От того, насколько правильно и точно будет выполнена разметка, зависит дальнейший монтаж. Сначала нужно снять с панели все детали, которые могут выпасть при монтаже (это защитная решётка, конфорки, регуляторы).

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Установка варочной панели в столешницу своими руками, видео

Перед процессом подключения,  необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов

Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции.  Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через  время могут повредиться

С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.

Установка панели в столешницу

Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.

Установка индукционно поверхности

В сравнении с подключением варочной электропанели  для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:

• Высота вентиляционных зазоров должна составлять примерно 6-10см;
• Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
• Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.

Индукционная панель

Уплотнение и герметизация

Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него.  Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.

Виды электрических плит

Современные бытовые электроплиты делятся на две категории, каждая из которых характеризуется типом варочной поверхности:

• изделия с эмалированной столешницей и чугунными конфорками;
• модели со стеклокерамической варочной поверхностью.

К недостаткам любых моделей, вне их категории следует отнести некоторую тепловую инерционность – их варочные поверхности медленно достигают рабочей температуры и также медленно остывают. Поэтому установить нужный температурный режим бывает достаточно затруднительно. Из-за этого в бюджетных вариантах предусмотрена фиксированная регулировка тепловой мощности – на три…6 положений.

Несомненным достоинством изделий с чугунными конфорками является их более демократичная цена. Модели с со стеклокерамической поверхностью имеют ровную варочную плоскость. В качестве нагревательных элементов этих изделий могут использоваться ленточные, галогенные или индукционные устройства, у которых гораздо проще осуществлять регулировку мощности.

Поэтому дешевые стеклокерамические электроплиты имеют простейший поворотный регулятор, а дорогие модели могут оснащаться электронным или сенсорным управлением. Кроме того, дизайн конфорочных приборов сложился десятилетия назад и сегодня определяется типом и размером нагревательных элементов. Внешний вид плит с варочной стеклокерамической панелью постоянно совершенствуется, они имеют более стильный вид и большую эргономичность.

К недостаткам стеклокерамических моделей следует отнести несоответствие размера варочной панели днищу кухонной посуды. Однако данный недостаток компенсируется использование нескольких индивидуальных нагревательных элементов.

Сегодня наиболее популярными брендами бытовых кухонных электроплит являются «Beko» и «Vestel» (Турция), «DeLuxe» (Россия), «Gefest» – «Гефест» и «Атлант» (Беларусь), «Ardo», «Candy», «Indesit» и «Zanussi» (Италия), «Blomberg», «AEG» и «Bosch» (Германия), «Electrolux» (Швеция).

Конечно качество работы любого изделия, вне зависимости от бренда, завит от соблюдения правил эксплуатации. При этом правильность подключения влияет не только на эксплуатационные характеристики, но на безопасность пользования.

Следует знать, что электроплиты выпускаются с напряжением питание как 220,0 вольт, так и 380,0 вольт. Для городской квартиры следует выбирать изделия первой категории. Если человек проживает в частном доме и имеет трехфазный подвод, то предпочтение следует отдать электроплитам, рассчитанным на напряжение 380,0 вольт.

Как вмонтировать панель в столешницу

Самостоятельное подключение поверхности предварительно требует грамотного монтажа панели в подготовленный вырез кухонного гарнитура.

Монтаж производится в несколько этапов:

1. Определяем будущее место. Размеры определяют линейкой. Наиболее удобно использовать заготовку из картона.
2. Нарисуйте форму панели на доске. Максимум 1 мм может быть оставлен нужно оставить для лёгкого входа изделия в панель.
3. Сверление границ панели. Предварительно просверлить в углах отмеченной формы. Диаметр 9-10 мм. Сверло необходимо взять деревянное или металлическое.
4. Следующим шагом установки варочной панели в столешницу является вырез отверстия при помощи электролобзика. Инструмент вставляется в готовое отверстие, с усилием прижимается к доске, а затем начинайте процесс вырезания. При этом прижимать кисть следует вдоль маркировочных линий на низкой скорости.
5. Надёжно прикрепите её снизу к верхней части стола с помощью набора зажимов. Затем уберите остатки дерева.
6. Оставшуюся щель нужно заполнить специальным силиконовым герметиком.

Процесс монтажа газовой панели Источник stroy-podskazka.ru После установки устройства в гарнитур можно начинать процесс соединения его с электрической сетью.

Процесс герметизации

Срезы, которые образовались после пропила, стоит обработать герметиком. Это необходимо, чтобы столешница не разбухла, а также, чтобы в нее не попала грязь.

Важно! Для уплотнения кромки вы всегда можете использовать алюминиевую ленту. Помимо своих основных защитных качеств, она сможет защитить столешницу от резкого перепада температур

Уделите особое внимание выбору уплотнителя, так как от этого зависит сохранность внешнего вида столешницы и ее функциональность

От того, какую варочную панель приобрели — электрическую или газовую — будет зависеть и способ установки. Рассмотрим отдельно оба варианта.

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на столешницу, которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов

Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах. Начальные отверстия для вырезания в столешнице

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

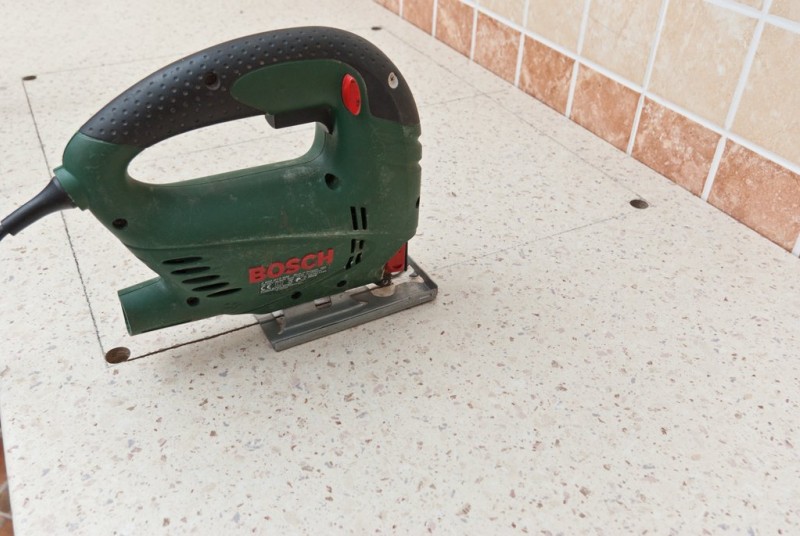

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте  стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

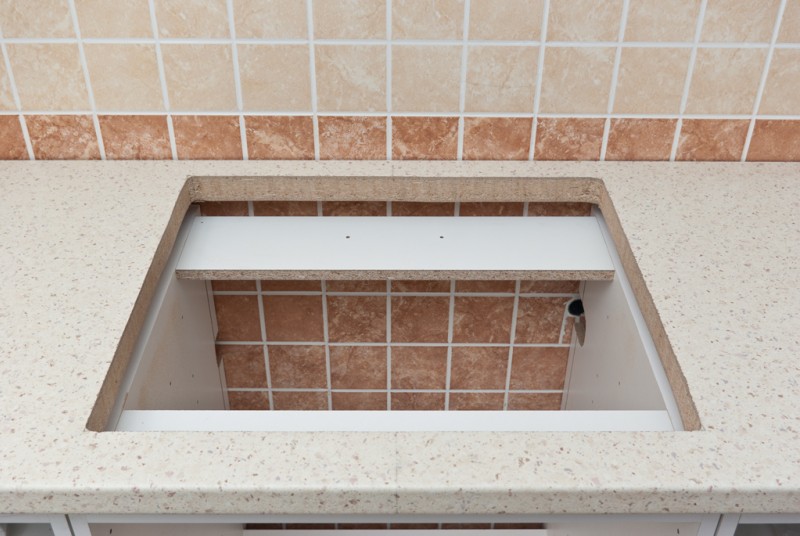

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие

Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Подсоединение газовых коммуникаций

Газоподача перекрывается полностью. Для упрощения процесса монтажа газовый шланг сразу подключается к панели. Паронитовую прокладку крепят при помощи накидной гайки. Ее плотно закручивают на патрубок внизу панели. Чтобы соединение было надежным, прокладку обрабатывают солидолом. Проверить наличие мест утечек можно путем нанесения на них мыла. При отсутствии утечек пена не появляется.

На комбинированных панелях целесообразен термозапорный клапан, перекрывающий подачу газа при нагреве больше, чем на 60 градусов. Клапан подачи нужно расположить в удобном для управления месте.

На газовых варочных поверхностях обязательно регулируются конфорки. Пламя должно гореть без желтых бликов.

Установка варочной панели на место

Перед тем как установить варочную панель в приготовленный для неё паз, необходимо прикрепить по её бортам 4 защёлки, которые фиксируют оборудование. Как это сделать, можно узнать из инструкции по эксплуатации оборудования.

Никакого уплотнения или герметизации при установке панели на место не требуется. На варочной панели уже установлены силиконовые прокладки, которые не дадут влаге просочиться внутрь. После установки останется только проверить горизонт бытового прибора. Это можно сделать при помощи монтажного или лазерного уровня.

ФОТО: YouTube.comВарочная панель установлена и готова к работе

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

1. Для начала подсоединяем к панели газовый шланг – потом это делать будет крайне неудобно. В накидную гайку на шланге вставляем паранитовую прокладку и капитально привинчиваем ее к резьбовому патрубку, находящемуся снизу варочной панели. Чтобы соединение было более надежным, паронитовую прокладку можно даже слегка смазать солидолом.
2. Теперь берем уплотнительную ленту – как правило, она поставляется в комплекте с варочной поверхностью. Она имеет самоклеющуюся основу – постепенно отдираем защитную бумагу и приклеиваем уплотнитель по всему периметру отверстия с лицевой стороны столешницы. Приклеиваем цельным куском – в углах просто делаем повороты, а не разрезаем ленту. При соединении двух концов стыкуем ленту очень плотно – без зазора.

3. Устанавливаем варочную поверхность в отверстие и центруем ее так, чтобы на лицевой стороне столешницы она смотрелась ровно. После этого залезаем под низ столешницы и в четырех ее углах привинчиваем саморезами специальные пластины – затягиваем туго, так, чтобы между столешницей и варочной поверхностью не было ни малейшей щели.

4. Берем острый строительный нож и выдавленную сверху прокладку аккуратно срезаем.
5. Теперь подсоединяем второй конец газового шланга к трубе – на ее конце обязательно должен стоять отсекающий краник с желтой ручкой. Помните, что работы по замене газовых кранов – это приоритет газовых хозяйств, поэтому меняя кран самостоятельно, нужно как минимум делать все правильно, иначе без штрафа дело не обойдется.

6. И последний этап работ, связанный с решением вопроса, как установить встраиваемую варочную панель, это ее подключение к сети электропитания. Производится оно через обыкновенную влагозащищенную розетку, об установке которой нужно позаботиться заранее. Если речь идет о газовой варочной поверхности, то никаких дополнительных элементов индивидуальной защиты, в виде УЗО или автоматических выключателей, здесь не потребуется. Если же говорить об электрической варочной панели, то ее установку или, по крайней мере, ее подключение к электрической проводке, лучше доверить профессионалам.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от духового шкафа варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала устанавливают духовой шкаф, а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.

Как подключить варочную панель самостоятельно, видео подключения

Практически каждый прибор имеет одинаковое подключение. Данная линия способна выдержать ток до 40-45 ампер. Также необходимо позаботиться о заземлении.

Инструкция изготовителя по самостоятельному подключению прибора

Для подключения индукционной варочной панели используется одна из ниже представленных схем:

• Однофазная схема. Чтобы найти фазу, рекомендуется использовать пробник или тестер;
• Двухфазное подключения. Используется в новостройках, но довольно редко.
• Трёхфазное подключение, которое применяется для увеличения мощности и ККД оборудования.

Схемы подключения варочной панели

Подключение варочной панели к электросети с одной фазой

Для этого необходимо использовать сетевой кабель, который будет рассчитан на мощность панели. В основном, используются кабели с сечением в 4 или 6 мм2. Кабель,  сечение которого составляет 6 мм2 является более надёжным и хорошо подойдёт для мощных панелей. Обычно, используются кабели с четырьмя проводами.

На схеме можно увидеть следующие обозначения:

Эта маркировка является общепринятой по всей Европе, по ней достаточно просто установить, что куда подключать. Чтобы соединить две фазы, в комплекте  идёт особая перемычка. Её нужно вставить между контактами фаз. Для подключения четырёхжильного кабеля к  точке доступа с тремя выводами, необходимо скрутить чёрный  и коричневый проводы и соединить их с фазным проводом сети. Использование переходников или удлинителей запрещено.

Подключение к однофазной сети

В монтажной коробке нужно  произвести следующие подключения:

• К крайним клеммам розетки присоединить жилы коричневого и синего цветов. Если на корпусе есть маркировка, жилу коричневого цвета нужно присоединить к клемме «L», а синюю – к клемме «N»;
• К центральной клемме подключить жёлто-зелёную жилу.

Перемычки при подключении к однофазной сети

Подключение к трёхфазной сети

В сетях, напряжение которых составляется 380 В, в основном, используется пятижильный провод. В данном случае, для подключения нужно убрать перемычки с трёх контактов клеммной коробки.

Кабель для подключения к трёхфазной сети

После этого, подключить к ним три фазных провода. Благодаря использованию данной схемы, можно рационально распределить напряжение сети.

Подключение вилки к трёхфазной сети

Ещё одним вариантом подключения является подключение в розетку. Индикатором необходимо определить фазовые и нулевые разъёмы, после чего прикрепить провода к необходимым клеммам.

Клеммная коробка для трёхфазной сети

Чтобы совершить подключение, достаточно понимать самые простые принципы электричества.
