Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

К вилке

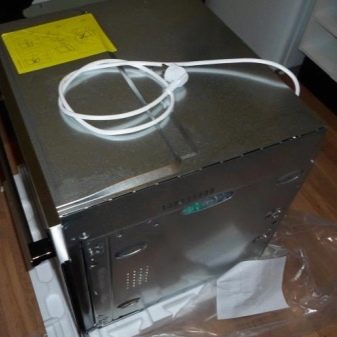

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Прорисуйте все элементы кухни в комплексе

Наглядно помогают понять размещение техники и мебели развертки — это плоский, фронтальный вид каждой стены.

Наши дизайнеры сделают профессиональные развертки и отразят на них, где будут находиться розетки, но предварительные чертежи того, что где будет стоять, лучше набросать самостоятельно — чтобы прочувствовать сценарии движения по кухне и понять, какие для вас решения будут комфортными, а какие — нет.

Это можно сделать на бумаге-миллиметровке, на листе в клетку или в онлайн-программах по планированию помещений. Главное — измерьте кухню и технику и соблюдайте размерность всех предметов.

Ниже — схема, которая поможет вам сориентироваться:

Зачем так подробно? Электровыводы для встроенной техники мне рассчитают специалисты «Кухонного Завода», а если не будет хватать розеток на фартуке, я куплю удлинитель или тройник

Пользоваться на кухне удлинителями и тройниками небезопасно и неудобно:

Некоторые приборы производители прямо запрещают включать через удлинители — если техника выйдет из строя, гарантия действовать не будет;

Из-за повышенной нагрузки на электросеть возрастает риск короткого замыкания и пожара;

Провода удлинителей будут мешаться, ими можно что-то смахнуть со стола, когда вы пользуетесь тем же ручным блендером или кофемолкой;

Лишние провода, удлинители и тройники делают образ кухни неряшливым — вам сложнее будет поддерживать порядок; а еще на них будут оседать кухонные загрязнения — пыль, брызги масла — а качественно промыть их не получится.

Кроме того, если розеток будет недостаточно или часть из них попадет за мебель, вам придется отключать один прибор, чтобы включить другой — это элементарно неудобно.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

Ошибки

Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.

• Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
• Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
• Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
• Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
• Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
• Если есть проблемы с ТЭНами.
• Если поломался вентилятор, а духовой шкаф просто перегревается.

Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.

Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.

Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.

Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.

Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.

В следующем видео вас ждет подключение духового шкафа.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Какая розетка нужна под духовой шкаф?

Для начала надо открыть инструкцию к духовому шкафу и посмотреть его потребляемую мощность. Обычно она бывает в пределах от 1500 до 2500 ватт. Теперь возьмём формулу: P = UI ,где P- потребляемая мощность(1500-2500 ватт), U-напряжение сети(220 вольт), I-сила тока( неизвестна). Теперь из этой формулы выводим: I = P:U, 2500:220=12 ампер. 12 ампер, это сила тока, которая возникнет при включении вашего прибора. Теперь посмотрим, что нам предлагается в магазине. В продаже имеются розетки рассчитанные на 6,10,16 ампер и более. Поэтому выбираем евророзетку на 16 ампер. Они бывают накладными и внутренними. Контактная колодка у таких розеток керамическая, а не пластмассовая. Обратитесь к продавцу, он должен разбираться, а на упаковке и на самой розетке написано: 16 ампер,250 вольт.

Отдельные требования предъявляются и к проводке, а так же к автомату, розетка может выдержать нагрузку, а проводка нет или автомат будет вышибать при включении духового шкафа и ещё каких нибудь потребителей. Но это другой ответ, про розетку я все объяснил.

Прежде всего розетки для духового шкафа должны быть с заземлением и присоединены отдельно с квартирного щитка.

И это связано с большой потребляемой мощностью до 10 кВт. В данном случае проверено, что отклонение от этих норм может привести к повреждению электропроводки.

А теперь конкретно о вилке и розетке.

Как уже было сказано, то заземление необходимо.

И поэтому штырьков в вилках и дырочек в розетке должно быть либо три, либо пять. И вот как выглядят вилки и розетки для подключения духового шкафа.

Так что резюмируем сказанное выше.

• заземление оюязательно.
• отдельное присоединение к квартирному щитку.
• заземление должно быть надежным.

Да, к сожалению автор вопроса не указал самую основную характеристику духового шкафа — его мощность.

Теперь придется рассматривать многие варианты.

Основная масса духовых шкафов делается производителями в мощностных рамках от 2 до 4 киловатт. Это самый ходовой класс бытовых духовых шкафов. Менее востребованы духовые шкафы от 4 до 6 киловатт, и еще реже покупают от 6 до 10 киловатт.

В любом случае нам нужно точная характеристика! Для этого заглядываем в паспорт изделия (в графу общая потребляемая мощность) и обязательно «общая» а не мощность каждого из нагревательных элементов — нижнего ТЭНа, нижнего ТЭНа, гриля и т.п. в отдельности! Или же смотрим на табличку-паспорт приклеенную(приклепа­ нную) обычно с задней стороны шкафа.

Но допустим ваш духовой шкаф из первого класса энергопотребления — 2-4 кВт. Если общая мощность вашего духового шкафа не превышает 3000 Ватт (3 кВт) то вы спокойно можете пользоваться им включив в штатную розетку рассчитанную на 16 Ампер. Максимально возможная продолжительная нагрузка для такой розетки 3,5 киловатта, но лучше иметь запас по мощности. Розетка обязательно должна быть с заземляющим контактом!

Если мощность вашего шкафа выше 3 киловатт, то соответственно и розетка должна быть мощнее. Следующий «шаг» по мощности штепселей это 32 Ампера (есть и на 25 Ампер, но они встречаются крайне редко) Розетки на 32 Ампера уже имеют иное расположение гнезд и их комплектовать уже придется своей (родной) вилкой —

Такие розетки и вилки ставятся в большинстве на электроплиты имеющие несколько конфорок и духовой шкаф, чья общая мощность может достигать 7 киловатт.

Источник

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Требования к проводке

Поговорим о том, каким параметрам должна соответствовать проводка для духовки и в целом указанных видов техники

Во внимание следует принять такие факторы и характеристики, которыми должен обладать провод

• Оба устройства следует подключить при помощи заземления. В розетке либо вилке должно быть 3 либо 5 контактов, в зависимости от напряжения в электросети. В старых зданиях такие условия соблюдали нечасто, а вот в новых эти требования стараются соблюдать и сразу прокладывают мощные кабеля.
• Электропроводка должна соединяться с распредящиком лишь с использованием спецустройства защитного отключения – УЗО.
• Оборудование, что имеет не очень большую мощность (до 2,5 кВт) нужно подключать к уже имеющейся электросети, если полностью соответствует современным нормативам. Если требуется подключить встраиваемую технику высокой мощности, то потребуется делать целую выделенную линию.
• Лучшее сечение провода, что можно применять в рассматриваемом случае, это 6 квадратных миллиметров. Данный вариант легко выдержит нагрузку в размере 10 кВт довольно долгое время. Рекомендуемый показатель автоматной защиты в таком случае будет С32. Если мощность такой панели не будет выше 8 кВт, то можно взять провод с 4-миллиметровым сечением и группой защиты автомата С25.
• Лучший вариант кабеля, что можно использовать – NYM либо ВВГнг. Покупая такой провод, следует принимать в расчет проводниковый диаметр. Если провод обладает сечением 4 миллиметра, то диаметр будет 2,2 миллиметра, а 6-миллиметровый – 2,76 мм.
• Характеристики УЗО должны быть несколько выше номинала автозащиты хотя бы на 1 пункт. Для варианта, рассчитанного на 32 ампера, потребуется использовать 40-амперное УЗО.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

• Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
• Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.
