Электрический теплый пол под плитку

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

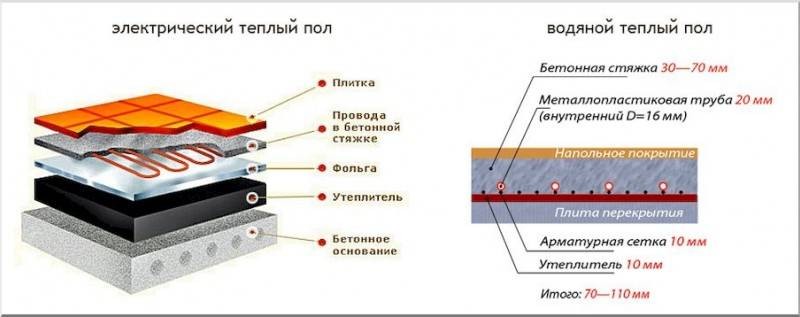

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

• Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
• Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
• Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта

Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Тепловой расчет

В среднем для обустройства теплого пола и создания наиболее комфортных условий в помещениях средняя температура теплоносителя в нем должна быть в пределах от 45 до 55 градусов. Если в качестве чистового материала выступает плитка, то для нормального ощущения достаточно иметь температуру носителя в 45 градусов.

Если же в качестве покрытия используется ламинат, то она должна быть выше, так как частично изолируется доской.

Расчет системы напольного отопления выполняется исходя из потребностей, а вообще, она считается гибкой, потому что можно отрегулировать подачу воды до любого значения температуры. Поэтому обычно руководствуются общими данными: на поверхности пола температура должна быть от 29 до 35 градусов.

Многое решает выбор способа прокладки труб в системе, который определяется исходя из предпочтений к интенсивности и зон прогрева. Если необходимо, чтобы тепло равномерно распределялось по всему помещению, то лучше применить так называемую улитку.

По длине контуры подбираются близкими друг другу. В большой комнате их укладывается несколько. Оптимальный шаг составляет 15 см, а в регионах с большими морозами его уменьшают до 10 см. С целью экономии можно уменьшать расстояние между витками только около стен. Труба прогревает 10-15 см поверхности в обе стороны. На севере необходимо установить дополнительные батареи отопления.

Расчет мощности теплого пола обычно делают специалисты, поскольку необходимо учесть многие факторы: материал стен, тип утеплителя и напольного покрытия, мощность котла, производительность насоса, диаметры труб и др.

Технология укладки кафеля на электрический пол

Прежде, чем класть кафель на пол, необходимо убедится в работе системы, чтобы не пришлось, потом вскрыть поверхность. В основном технология укладки кафеля зависит от варианта его монтажа: мокрый или сухой.

Кроме того, существует две технологии укладки: шовная и бесшовная. Первый способ лучше, так как затирочный материал принимает на себя часть расширений, которые происходят под влиянием температуры. При данном методе декоративная оболочка будет меньше.

Преимущества и недостатки плиточного покрытия

Керамика считается холодным покрытием, но укладывать плитку на электрический или водяной теплый пол является популярным решение как для ванной или кухни, так и для любой комнаты.

Несмотря на то, что этот материал нагревается не быстро, зато он способен долго сохранять накопленное тепло и хорошо его отдавать. Кроме того, низкая скорость нагревания способствует равномерно прогреваться поверхности, и не создаёт чрезмерно горячих или холодных участков.

Особенно плитка хорошо подходит для пола в ванной комнаты, где повышенная влажность. Он быстро сохнет и противостоит образованию плесени. Помимо этого, повышается прочность всей конструкции.

Ошибки при монтаже теплого пола

Ориентироваться следует на площадь, не занимаемую мебелью без ножек и бытовыми приборами. Если занята большая часть пространства (более 50 %), теплый пол может использоваться только для дополнительного обогрева.

Кабель снабжается соединительными муфтами, резать его нецелесообразно. Вручную не удается создать надежное соединение, и система быстро выйдет из строя. Следует сразу подбирать необходимую длину по мощности.
Не допускается включение системы теплого пола до высыхания клеевого раствора. Проверка исправности делается путем замера его сопротивления до монтажа и после. Величина не должна существенно отличаться от указанной в паспорте.
Нельзя класть обогревающие элементы на грязную поверхность. Основу следует очистить промышленным пылесосом и обработать грунтовкой.
По кабелю и греющим матам не рекомендуется ходить в обуви.
Термодатчик не замуровывают в раствор. Его помещают в гофрированный рукав, чтобы при выходе из строя можно было заменить. При заливке клея не допускается его попадание на датчик.
Схема укладки теплого пола должна быть нарисована в масштабе. Лучше сфотографировать греющий кабель после укладки. В дальнейшем это пригодится при необходимости сверления пола при ремонте.
Вокруг греющего кабеля недопустимо оставлять воздушные карманы, где он может перегреться и выйти из строя

Особенно это важно, когда толщина теплого пола небольшая, и весь он размещается в тонком слое плиточного клея.

Третий шаг. Необходимые расчеты и знакомство со схемой

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

• гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
• по периметру приклеивается лента, компенсирующая расширения во время нагрева;
• на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
• плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
• производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
• завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Таблица. Рекомендованная мощность греющего кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Там, где мощность приведена в виде диапазона, выбирайте конкретное значение с учетом целей и задач, ставящихся перед системой обогрева, т.е. будет ли она применяться для основного отопления комнаты либо же просто в качестве средства создания более комфортных условий.

Расчет предельно прост. Сначала вы определяете необходимую площадь обогрева, которая будет занята кабелем, а затем умножаете ее на рекомендованное значение мощности. К примеру, вам нужно обогреть 4 м2 в кухне. Теплый пол будет обустроен в качестве дополнительного отопления. Считаете следующим образом: 4х90=360 Вт. В соответствии с расчетным значением вы выбираете мощность кабеля.

Схемы подключения кабеля и терморегуляторов, как отмечалось, производители приводят в своих инструкциях. Вам остается следовать указанным рекомендациям, поэтому отдельно данные моменты рассматриваться не будут.

Способы монтажа

Существует несколько способов монтажа водяного теплого пола под плитку с жидкостным подогревом, но общий принцип остается неизменным: имеется труба, которая находится в толще стяжки. В зависимости от конструкции различают как минимум 2 технологии обустройства подогрева. Они разнятся между собой типом подложки и способом крепления труб:

• Использование специальных плит с пазами для укладки труб.
• Монтаж трубопровода на стальную сетку или арматуру.

Важно при применении того или иного способа использовать качественные материалы и строго следовать технологии, чтобы не ухудшить качество работы системы отопления

Монтаж

Теперь можно приступать непосредственно к укладке греющего кабеля. В ходе данной операции учитывайте следующие рекомендации:

1. Помните, что контур не должен прокладываться у самых стен — оставляйте отступ хотя бы в 10 см.
2. Если применяется обычный, нерегулируемый греющий кабель, то он может укладываться только на открытых участках, не заставленных мебелью или оборудованием. Подогреваемую зону хорошо бы как-то пометить, например, цветом плитки, чтобы в дальнейшем по забывчивости не поставить сюда что-нибудь.
3. Тот, кто применяет термоматы, может несколько изменить их конфигурацию. Стекловолоконную сетку-основу нужно подрезать, после чего одну часть можно будет повернуть относительно другой на любой угол. Необходимо только проследить, чтобы радиус сгиба кабеля не оказался при этом слишком малым.

Кабель в чистом виде (не термомат) нужно крепить пластиковыми хомутами либо к металлической сетке, уложенной поверх утеплителя, либо, за неимением таковой, к предварительно уложенной специальной монтажной ленте.

Подготовка поверхности

Убедитесь, что монтажные работы теплого пола подошли к концу. Система работает исправно и она прошла испытания/опрессовку. Основание под плитку должно быть сухим и ровным.

Класть кафель на стяжку намного проще. Для этого постарайтесь залить ее по уровню. В таком случае плиточный слой будет минимальным. Любые загрязнения и наплывы раствора удаляются.

Очищенная и подготовленная стяжка покрывается грунтовкой. Рекомендуется использование грунтовки глубокого проникновения. Спустя два часа, поверхность грунтуется повторно для лучшей адгезии плиточного клея.

Важно! Не забудьте отключить обогрев теплого пола. В противном случае клей резко высохнет и он не будет удерживать плитку

Инструкция по укладке плитки

Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.

Перед началом работы следует учесть такие моменты:

• Теплый пол должен быть одного уровня с остальными поверхностями в доме.
• Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
• Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.

Этапы укладки плитки

Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:

Поэтапная укладка плитки

1. Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
2. На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
3. Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
4. Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
5. Крестики можно удалить только после полного выравнивания поверхности.
6. После высыхания фиксирующего состава можно приступать к затирке швов.

Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.

Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:

Необходимые инструменты для укладки плитки

• Клей, предназначенный для укладки плитки на теплый пол.
• Затирка для швов.
• Шпатель мягкий резиновый.
• Шпатель металлический зубчатый.
• Пластмассовые крестики.
• Уровень.
• Резак для плитки.
• Керамическая плитка.

Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.

При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.

Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.

Монтаж электрического теплого пола под плитку своими руками

Чтобы самостоятельно смонтировать теплый пол под финишное покрытие в виде плитки, следует придерживаться следующего алгоритма:

• На плане комнаты чертится схема расположения матов.
• Выбирается точка установки терморегулятора на высоте от 300 мм от пола. При монтаже теплого пола во влажных помещениях, терморегулятор рекомендуется выносить за его пределы.

• Намечают линию штробления под проводку.
• Оборудуется гнездо под коробку.

Выпиливается штроба под проводку.

По стене и на полу прокладывается гофра, в которую заводят кабель с термодатчиком.

Холодные концы матов монтируют одновременно с гофрой, штробу на полу заделывают раствором.

По схеме раскладывают нагревательные маты.

При необходимости изменить направление укладки, поддерживающую сетку осторожно рассекают ножницами

• Пересечение проводов не допускается, минимальное расстояние между соседними полосами не более 50 мм.
• Маты фиксируют к основанию силиконовым термоклеем.
• Для коммутации проводов удаляется 1 см изоляции, после чего концы соединяются в обжимной клемме.

• Герметичность соединения достигается воздействием высокой температуры, для чего используется строительный фен.
• Тестером проверяются все точки соединения проводов.
• Монтируется коробка и терморегулятор.

Клеящий раствор размешивают в емкости и наносят шпателем на установленные маты.

Укладывается плитка.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Разметка

Перед тем как укладывать плитку на теплый пол выполняется разметка. Необходимо решить по какой схеме ее уложить. Например, по диагонали будет много обрезков. Можно укладывать вразбежку, чтобы вертикальные швы не совпадали. При обычной кладке все швы, вертикальные и горизонтальные будут совпадать.

Важно! Выбор схемы укладки не влияет на качество обогрева пола. Ориентироваться необходимо из личного предпочтения

Определившись со схемой раскладки, на пол наносится разметка. Отбивочным шнуром с краской отбиваете линию первого ряда. Этот ориентир поможет выложить всю плитку ровно. При наличье рисунка покрытие раскладываете на пол по сухой. Это поможет правильно произвести разметку.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне – 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии – 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Особенности обогрева

Подогрев покрытия представлен кабелем или специальными матами. Каждый тип отличается достоинствами и недостатками.

Кабельную систему укладывать под плитку дешевле, но рассчитать и монтировать его дольше и сложнее. Ему также отдают предпочтение, когда есть возможность пожертвовать высотой комнаты, так как она значительно уменьшится.

Нагревательный мат отличается рядом достоинств, потому что является более усовершенствованным видом. Вся особенность такого обогревающего покрытия в том, что кабель уже вмонтирован в сетку, которая помогает сохранять ровное расстояние между витками.
