Как выбрать электрический теплый пол

Водяной теплый пол

Водяной подогрев пола представляет собой систему гнущихся трубок, по которым циркулирует горячая вода, подаваемая из газового или электрического котла.

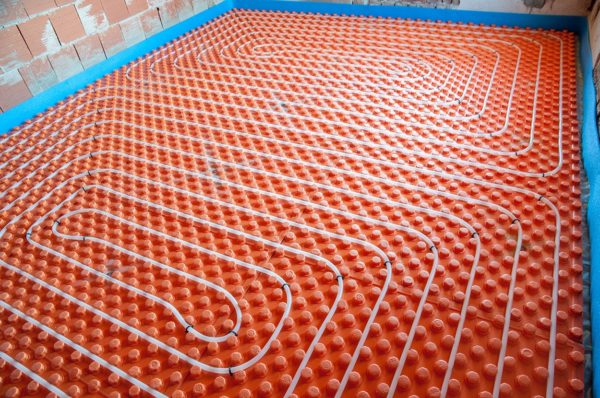

Пример укладки водяного пола

Водяное отопление запрещается применять в квартирах выше первого этажа, при условии, что в подвальном или цокольном этаже нет жилых помещений. Поэтому его применяют в частных домах с индивидуальным водоснабжением, и в многоквартирных зданиях, если система изначально была предусмотрена проектом. Законом запрещено самовольное подсоединение к центральному отоплению и горячему водоснабжению.

Схема водяного теплого пола

При бетонном способе трубы укладываются под стяжку толщиной не менее 3 мм, декоративное покрытие пола можно делать не ранее чем через 28 дней.

Устройство стяжки

Если нужно снизить нагрузку на перекрытия, или высота комнаты ограничена, применяют настильную систему укладки. Трубы размещают на маты из пенополистирола, а сверху заливают стяжку.

Укладка труб на пенополистерол

В домах с деревянным полом используют укладку трубок в деревянные пазы.

Укладка труб в деревянные панели

Несмотря на сложности установки, система водяного пола экономически выгодная и долговечная. Главный недостаток – возможность протечки и сложности ремонта. Не рекомендуется использовать теплый водяной пол в качестве основного отопления в доме.

Как сделать водяные теплые полы своими руками?

Сегодня наиболее распространённым вариантом теплых водяных полов являются бетонные водяные напольные покрытия. Так как в такой конструкции трубы полностью закрываются стяжкой, то никаких дополнительных разделителей тепла устанавливать не нужно.Можно узнать, как сделать теплый пол по грунту.

Монтаж бетонных водяных полов проходит в несколько этапов:

1. Все помещение нужно разделить на равные участки, их площадь не должна превышать 40 квадратных метров.
2. Черновую поверхность пола нужно покрыть материалами для изоляции.
3. Далее следует уложить арматурную сетку и сделать монтаж контуров труб.
4. С отопительной системой нужно проделать опрессовочные работы.
5. Залить стяжку из бетона.
6. После всех вышеперечисленных действий можно переходить к чистовым работам.

Разметка помещения необходима для того, чтобы избежать трещин в бетонной стяжке при температурных изменениях. Соотношение участков должно быть 1:2.

Бетонные полы следует очистить, а затем уложить на них теплоизоляционный материал.

Делается это для того, чтобы не было потерь тепла в помещении. В качестве теплоизоляционного слоя могут использоваться самые различные материалы, применяемые для этих целей в строительстве. Сверху на теплоизоляционный материал нужно уложить слой полиэтилена.

Арматурную сетку следует укладывать по ячейкам, размер которых должен быть 150 на 150. Сечение прутьев сетки должно колебаться в пределах 4-6 мм. Иногда второй слой арматурной сетки укладывают сверху на установленные трубы. Поверх сетки следует положить трубы. Делается это с учетом проектных особенностей. Обычно расстояние между трубами от 70 до 300 мм. Пластиковые хомуты помогают закрепить трубы и арматурную сетку. Иногда для этих целей используют специальную проволоку. Не следует жестко фиксировать трубы к арматуре, чтобы потом при изменении температуры не возникало деформации стяжки. Рекомендуем прочесть статью «Электрический пол — комфорт и тепло любимого дома».

Существует немало способов укладки труб, например:

• спираль,
• двойная змейка,
• змейка.

Однако стоит учитывать, что при монтаже труб во внутренних стенах нужно делать шаг как можно меньше. С одного конца труба всегда должна быть прикреплена к подающему коллектору, а с другой – согласно проектной схеме.

Когда трубы будут уложены, следует переходить к опрессовке. Такая процедура проводится под рабочим давлением. Опрессовка необходима для того, чтобы не возникало механических повреждений. После этой операции можно переходить к заливке стяжки. Перед этим система должна постоять пару дней с давлением 3-4б. Интересной будет и статья о системе отопления «теплый плинтус«.

В конце можно проводить чистовые работы. Завершающий слой напольного покрытия нужно выбирать с учетом его температурной стойкости. Рекомендуем прочесть статью об укладке массивной доски на разные виды напольных покрытий.

Конструкция и необходимые материалы

Основной элемент пленочного теплого пола – нагревательный мат, выполненный из двухслойного синтетического материала, между слоями которого размещены нагревательные элементы из медных шин с графитовыми изоляторами. Поскольку находящиеся под напряжением нагревательные элементы залиты пластиком, пленочные теплые полы не окисляются и не боятся влаги, чем и объясняется долгий срок их службы.

Составные части контакта и конструктивные слои ИК-пола

Высота нагревательной пленки составляет менее половины миллиметра. За счет этого отпадает необходимость в обустройстве стяжек, установке лаг и прочих пространственных конструкций. Соответственно, монтаж пленочных нагревателей не приводит к поднятию общего уровня пола и уменьшению жизненного пространства.

Защитные слои обеспечивают пожарную безопасность пленки и электроизоляцию нагревательных элементов

Помимо собственно пленки, для проведения работ понадобится следующее:

• соединительные клипсы для нагревательной пленки;
• контактные зажимы;
• медный электропровод (2.5 кв.мм.);
• терморегулятор;
• строительный скотч;
• винил-мастичная изоляция;
• теплоизолятор.

К выбору теплоизолирующего материала под пленку особых требований не предъявляется. Однако желательно наличие слоя алюминиевой фольги (фольгированного пенофола). Такой утеплитель не только имеет малую теплопроводность, но еще и отражает инфракрасные лучи от термопленки.

фольгированный пенофол

ИК пол укладывается на фольгированный пенофол

В зависимости от того, из чего выполнен и в каком состоянии находится черновой пол, дополнительно может потребоваться многослойная фанера или толстые листы ДСП ( от 5 мм и более).

Выравнивание пола фанерой

Из монтажных инструментов понадобится обычный набор: монтажный нож, ножницы, отвертка, плоскогубцы, кусачки, а также устройство для обжима электропроводки.

Рекомендации по выбору

Чтобы сделать правильный выбор системы подогрева, придется следовать определенным правилам

Важно учитывать характеристики помещения – квартира это или дом, как здесь оборудовано отопление, произведена ли уже отделка помещений, какое напольное покрытие будет укладываться. Учитывается этажность дома, материалы, из которых он построен, размеры обогреваемых комнат

Монтаж электрического теплого пола

Если в жилье планируется обустройство стяжки, то в частном доме может быть обустроена система водяного пола. В больших комнатах она будет довольно экономной. Также в случае монтажа стяжки можно использовать для обогрева основания и электрический кабель.

Если стяжка уже залита, то используется система миниматов или ИК полов. Последние особенно актуальны, если осталось лишь уложить финишное покрытие пола. В этом случае дополнительно и особых материалов не потребуется. Также ИК полы дают возможность застелить основание такими популярными материалами, как ковролин или ламинат.

Кабельный электрический теплый пол

Кабельный электрический теплый пол

Монтажная лента

В основе системы – провода, изготовленные из специальных сплавов. Состав сплавов подобран таким образом, чтобы электрическая энергия эффективно «превращалась» в тепло. Для регулирования количества вырабатываемого тепла, система комплектуется специальным терморегулятором.

Кабельный теплый пол прослужит очень долго

Преимущества

Среди ключевых преимуществ кабельных электрических систем обогрева нужно отметить следующие моменты:

• длительный срок службы, гораздо превышающий аналогичный показатель для рассмотренной выше водяной системы;
• относительно низкие затраты на эксплуатацию. Электроэнергия хоть и стоит гораздо дороже воды, конкретно кабельная разновидность системы потребляет ресурсы в сравнительно небольших количествах.

Недостатки

Есть у такой системы и свои слабые стороны, а именно:

• выработка электромагнитного излучения в процессе работы. Актуально для самых дешевых моделей. У качественных систем этот показатель не превышает допустимые пределы;
• большие затраты на монтаж системы.

При выборе греющего кабеля отдавайте предпочтение изделиям, имеющим сертификат ISO 14000 – этот документ является гарантией экологической безопасности системы. Дополнительно попросите продавца предъявить сертификат KIMA. При отсутствии упомянутых документов, от покупки кабеля рекомендуется воздержаться.

Строение нагревательного кабеля

Трубы и схема их укладки

Основным элементом системы являются трубы, обычно используют полимерные, изготовленные из металлопластика или из сшитого полиэтилена. Их основной недостаток – малая степень теплопроводности.

Когда обустраивается обогрев полов — труба должна хорошо гнуться и иметь длительный срок эксплуатации. Всеми этими характеристиками отличается гофрированная трубная продукция из нержавейки, которая появилась на строительном рынке недавно. Ее пока используют нечасто.

Диаметр труб для пола с обогревом зависит от материала изготовления, но обычно это 16 –20 миллиметров. Укладывать их можно согласно нескольким схемам. Из них самые распространенные – это спираль и змейка, но у них имеются модификации, учитывающие ряд особенностей помещений.

Самой простой схемой является укладка змейкой, но теплоноситель в ней к концу контура постепенно остывает и становится более холодным, чем сначала. Поэтому зона, куда в первую очередь поступает горячая жидкость, будет наиболее теплой. Эту особенность используют при монтаже – его начинают с самых холодных мест, расположенных под окнами и около наружных стен.

Простейший способ монтажа

Пол с электроподогревом – это лишь часть перекрытия, которое состоит из нескольких слоев различных материалов с определенным функционалом.

Обычно подключенный электроподогрев пола под плитку или любое другое напольное покрытие состоит из следующих компонентов:

Далее необходимо произвести ряд мероприятий:

• определить место под установку термостата или специальной коробки под оборудование, обеспечивающее работу системы;
• осуществить четкую разметку помещения под установку мебели таким образом, чтобы под ней не было системы подогрева;
• подключить систему к сети в 220 вольт.

Пленочный пол

Инфракрасный пленочный теплый пол представлен уникальным в своем роде пленочным покрытием. Это тонкий мат с расположенными внутри нагревательными элементами. У него большое количество преимуществ, по сравнению с кабельными предшественниками:

Электрический пленочный пол

• Пленочный теплый пол очень тонкий по сравнению с кабельным и для него не требуется стяжка, что позволяет экономить высоту помещения.
• Большая эффективность теплоотдачи – нет необходимости нагревать сначала стяжку. Все тепло сразу нагревает напольное покрытие.
• Самый экономичный вариант.
• Инфракрасный подогрев не создает электромагнитного поля.
• Его мощность в диапазоне от 140 до 150 Вт кв. метр, это позволяет ему равномерно и эффективно прогревать поверхность финального покрытия.

• Нагревательные элементы в пленке соединены таким образом, что при повреждении одного элемента остальные продолжают функционировать.

• Легкость монтажа – пленку кладут сразу под напольное покрытие, обеспечивая только термоизолирующий слой под ней.
• Инфракрасный теплый пол – идеальный вариант для использования под ламинат, его можно укладывать также под линолеум и ковролин, в таком случае его накрывают слоем ДВП.
• Срок службы, заявленный производителями – до 20 лет.
• Дополнительным преимуществом можно назвать монтаж пленки в любом месте комнаты, например в стене.

К недостаткам можно отнести:

Терморегуляторы пленочных полов служат короткий срок

• Небольшой срок службы термодатчиков и терморегуляторов. По отзывам пользователей, средний срок эксплуатации этих приборов – 5 – 7 лет.
• Плохо переносит серьезную нагрузку в виде мебели или тяжелых бытовых приборов. Поэтому при установке ее лучше монтировать в зоне, свободной от бытовых приборов и мебели.
• Чтобы положить пленку и не вызвать ее повреждений, основание должно быть идеально ровным.

Разновидности электрических полов: нагревательный кабель

Такая система обогрева монтируется довольно просто, но требует некоторых навыков. Она легка и удобна в эксплуатации, позволяет эффективно прогревать напольное покрытие с минимальными потерями. Ее монтаж включает следующие этапы:

1. На первый слой стяжки укладывается утеплитель.
2. На монтажную ленту крепится кабель.
3. После проверки работоспособности обогревающей конструкции заливается второй слой стяжки толщиной 2-3 см.
4. После застывания бетона укладывается финишное покрытие.

Для монтажа нагревательного кабеля лучше воспользоваться услугами специалиста.

Кабельную систему можно использовать в качестве полноценного отопления. Но у этого способа обогрева есть и недостатки. Для монтажа требуются специальные навыки, если их нет, стоит воспользоваться услугами опытного мастера. Пользоваться готовым полом можно не раньше чем через месяц, только после того, как полностью высохнет бетонная стяжка.

На заметку! На участке, где стоит мебель и кухонное оборудование, кабель можно не прокладывать.

Термоматы можно укладывать под плитку без стяжки.

Стержневой пол

Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.

Устройства

Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.

Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.

Принцип работы

стержневой карбоновый инфракрасный теплый пол

Watch this video on YouTube

Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.

Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.

Достоинства и недостатки

Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.

Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.

Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.

Разновидности

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Температура электрического теплого пола

Если при подключении электрического теплого пола вы установили датчик температуры и программатор, то задавать будете сами тот режим, который захотите. Но каждый из видов нагревателей имеет свой предел.

Изоляция греющих кабелей выдерживает 100оС. Максимальная рабочая температура 65оС,  средняя 30оС. Для матов диапазон максимальных температур зависит от марки и находится в пределах 80-104оС. Рабочие температуры: до 60оС у кабельных матов и 55оС у стержневых.  У пленочных инфракрасных нагревателей рабочая температура 55оС, температура плавления пленки 200-250оС.

Из-за того, что температура, выставляемая через терморегулятор, может меняться в достаточно широких пределах, невозможно точно сказать, сколько электроэнергии будет потреблять ваш теплый пол. Эта величина также очень зависит от погоды и степени теплоизоляции. Можно посчитать максимальную мощность: зная паспортное номинальное потребление 1 метра обогревающего элемента, умножаете на его общую длину и получаете максимальное потребление электричества или тепловую мощность вашего электрического пола. Реальное же потребление можно увидеть только в процессе эксплуатации.

Единственное что можно сказать, что системы, способные изменять температуру нагрева являются более экономичными. Меньше всего из представленных обогревательных элементов для теплого пола потребляют стержневые нагреватели, после них по экономичности идут пленочные. Все остальные примерно в равных условиях.

Виды электрических теплых полов

В подборе передовых СО и их выборе важную роль играют типы полов. Многие даже ставят некорректный, но вполне логичный вопрос: «Какой фирмы выбрать тёплый электрический пол?» Он некорректен в силу того, что ответ будет либо откровенной рекламой, либо понятным и без того (не всегда громкое имя компании может значить высокое качество изделий). Чтобы выбор электрического теплого пола был облегчен, стоит разделить все системы на несколько типов:

1. Пленочный. Конструкция инфракрасных приборов является универсальной. Они достаточно просто устанавливаются. Прибор можно спрятать пол ламинатом, плиткой, ковролином или даже зеркалом. Максимальная рабочая температура составляет до 55 °C. Основное преимущество изделия – вероятность перегрева поверхности обогрева сведена к минимуму.

2. Нагревательные маты. Данный вид электрического теплого пола характеризуется относительно малой погонной мощностью (менее 10 Вт/м). Это способствует их монтажу под плитку, непосредственно в слой клея. Жилы крепятся на специальной полимерной сетке. Потому процесс укладки сводится лишь к размещению матов на полу. Саму же сетку можно всегда разрезать, чтобы придать ей нужные размеры.

3. Нагревательные кабели. Характеристика мощности электрического теплого пола такого вида сводится к погонному значению 10–25 Вт/м. Это говорит о том, что монтаж должен проводиться под материалом толщиной 3-5 см. Как правило, покрытием служит цементно-песчаная стяжка. Исходя из рекомендаций СНиП, эксплуатация системы разрешается только спустя 28 дней после заливки.

Как правильно выбрать электрический тёплый пол

Как уже отмечалось выше, этот вопрос зависит от многих факторов. Решить задачу может помочь опытный специалист, умелец сосед или соответствующее видео.

Многие потребители полагают, отзывы подскажут сделать правильный выбор. И это совершенно верно, ведь рассказы других покупателей верно отобразят ситуацию с тем или иным видом системы обогрева. К тому же отзывы и данная статья о том, как выбрать тёплый пол электрический, содержат в себе и позитив, и негатив, что позволит более объективно оценить ситуацию и принять правильное решение.

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Где лучше всего их установить

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

Так как тёплые полы стоят немало, и не всем под силу обустроить их во всей квартире, то надо решить — где ставить водяной обогрев вперёд.

В ванной и санузле

Ванная и туалет – основные помещения, где дополнительный обогрев будет как нельзя кстати, так как там присутствует большое количество холодной воды, что приводит к образованию конденсата.

Тёплый пол от центрального отопления защитит от повышенной влажности и образования плесени. Он создаст более комфортную атмосферу во время водных процедур, ведь наступать на тёплую плитку куда приятнее.

Кроме того, если в ванной комнате тепло, то вода при использовании делается менее горячей, а это экономия ресурса.

Коридор

Ещё одно место, где чаще устанавливается пол с обогревом — коридор. Мокрые следы, влажный половик и обувь на таком полу не станет проблемой, они быстро высохнут.

Наличие терморегулятора позволит установить температуру нагрева, которая не отразится отрицательно на кожаной обуви. Плюс — в холодную погоду разуться и встать на тёплую поверхность куда комфортней.

Детская и спальня

Вполне логичным является желание сделать греющий пол в комнате, где на полу играют дети, а также в спальне, ведь вставать из постели и наступать на тёплый пол приятнее.

Но при этом, есть ряд моментов:

• любой нагревательный прибор «сжигает» кислород, а это в свою очередь отрицательно сказывается на здоровье человека;
• не все финишные покрытия дают хорошую реакцию на обогрев снизу.

Кроме того, сухой воздух испортит мебель из натурального дерева.

Решаясь на монтаж отопительной системы в квартире от центрального отопления, следует продумать все нюансы, учесть плюсы и минусы, и экономическую оправданность данной системы. А также, во избежание проблем, совет специалистов — действовать с соблюдением всех законных требований.

Видео инструкции

Как подключить участок тёплого пола к радиаторной ветке.

Watch this video on YouTube

Как подключить теплый пол к системе отопления

Watch this video on YouTube

Пол с электрическим подогревом

Система с электрическим подогревом включает в себя регулятор температуры и электрический кабель. Трудность заключается в выполнении стяжки после укладки проводов. Сама процедура несложна. К другим недостаткам можно отнести достаточное количество потребляемой энергии из сети и излучение, которое «идет» от кабеля.

Пол с электрическим подогревом

Сэкономить можно, установив систему «водяной теплый пол». Конструкция состоит из большого количества пластиковых труб, в которых находится вода. К преимуществам относятся: отсутствие излучения, потребления электроэнергии, низкая стоимость. Установка системы своими руками сложнее, чем в первом случае. А опасаться стоит того, что трубы могут лопнуть и соседи снизу будут затоплены.

Как выбрать электрические тёплые полы

На выбор любой из описанных систем обогрева помещений влияет множество факторов

Для начала необходимо обратить внимание на использование конструкции – в качестве основного источника отопления или как вспомогательный элемент. В первом случае рекомендовано использовать кабельный тёплый пол, который чаще всего устанавливают под плитку, уложенную в ванной комнате

При использовании такой системы хозяин квартиры или загородного дома может сэкономить значительную сумму денег на отоплении. Следует заметить, что дополнительная толщина стяжки в описываемой конструкции сделает прогрев поверхности более равномерным. В системе есть один небольшой недостаток, укладывать кабеля гораздо труднее, чем монтировать плёнку.

Второй нюанс выбора – это учёт площади комнаты, где будет устанавливаться тёплый пол. Чтоб система работала с максимальной эффективностью, её площадь должна перекрывать не менее 70% полезной поверхности. Монтировать нагревающие элементы в местах установки мебели нецелесообразно. В связи с этим планировку комнат необходимо делать заранее перед монтажом пола.

Как выбрать тёплый пол, чтоб он не повлиял на нагрузку электросети? Особое внимание нужно обратить на режимы работы системы. Управлять температурой нагрева поверхности можно при помощи терморегулятора

Также убедитесь в том, что электросеть квартиры или загородного дома выдержит нагрузку от отопительной системы. На каждый квадратный метр тёплого пола израсходуется от 100 до 160 ватт мощности. Если тёплый пол будет использоваться в качестве основного источника тепла, то мощность увеличивается до 180 ватт/м2.

Инфракрасный стержневой пол

Еще одна разновидность электрических кабельных матов – инфракрасные стержневые или карбоновые. Стержневой теплый пол представляет собой карбоновые стержни, соединенные полимерным проводником. Они являются источниками инфракрасного излучения. Мощность такого мата от 130 до 160 Вт на кв. метр, преимущества в сравнении с электрическими матами:

• При монтаже стержневых матов требуется слой стяжки, или скорее, клеевая основа толщиной всего в 3 см.
• Не является источником электромагнитного излучения.
• Система регулирует выделяемое тепло: при перегреве поверхности, карбоновые стержни перестают его генерировать на ограниченном участке. Так не происходит перегрев системы под мебелью или бытовыми приборами.

Схема монтажа теплого стержневого пола

Недостатками можно назвать дороговизну карбоновых матов, а также быстрый выход из строя карбоновых стержней: по наблюдениям пользователей существует большая вероятность обгорания стержней в месте соединения с проводником.

Технические параметры стержневого теплого пола

Какой вариант лучше: карбоновый стержневой или электрический кабельный? В 70% случаях мастера отмечают невысокую надежность карбонового подогрева.

Маты на основе кабеля

Кабельными матами нередко обустраиваются теплые полы под плитку. Общая высота пирога такой электрической конструкции обычно не превышает 30 мм. Допускается укладка матов на старую основу: главное, чтобы она была ровной. Перед этим нужно обязательно убрать с пола грязь и пыль, т.к. Для фиксации рулонов используется клеевое основание пленки. Далее проводится раскатывание полотна по помещению, начиная от точки размещения терморегулятора. Процедура монтажа терморегулятора полностью совпадает с аналогичной операцией на кабельных теплых системах. Потребуется прокладка гофрошланга для коммутации кабелей и установки датчика температуры пола.

Конечной линией раскатки мата является место поворота: здесь сетку необходимо отрезать (кабель при этом не повреждается). После этого можно сменить направление рулона в нужную сторону. При размещении следующего отрезка выше или ниже точки завершения предыдущей раскатки допускается снятие кабеля нужной длины с сетки, с последующим размещением его в виде змейки. Главное ― раскатать полностью весь рулон (если не хватает, берут следующий). Второй и третий рулон укладывается точно таким же образом. Далее, используя тестер, проводится проверка электрического сопротивления на предмет соответствия его паспортным значениям. Разница допускается в пределах 5-10%.

На тыльной стороне есть пленка, скрывающая клеящую поверхность. Ее снимают и приклеивают мат на поверхность пола. Следующий шаг ― разместить и присоединить датчики температуры. Для укладки используется труба или гофрошланг. Учитывая общую толщину пирога теплого пола (не более 30 мм), в черновом основании под гофрошланг приходится обустраивать посадочное место. Монтаж датчика в незащищенном состоянии запрещен, иначе он быстро сломается. Вариант с размещением его под стяжкой также имеет свои изъяны: при замене приходится ломать пол. Поэтому наиболее удобный вариант ― укладка в шланг или трубу.

На следующем этапе наносят клей для плитки. Процесс полностью идентичен укладке бетонного раствора, однако толщина клеевой смеси значительно тоньше. После высыхания клея проводится укладка кафельной декоративной плитки. Данный тип электрического обогрева пола под плитку обладает такими же слабыми местами, как и резистивные кабели, входящие в его состав. Из-за опасности перегрева их не следует размещать под мебелью или коврами.
