Какой электрический теплый пол выбрать: виды, преимущества + особенности монтажа

Какими бывают электрические полы

Нагревательные элементы у электрополов бывают разных типов:

• плёночные;
• стрежневые;
• кабельные.

Способы нагрева бывают конвекционными или с использованием инфракрасных лучей.

Плёночные очень простые при монтаже, их прячут под чистовое покрытие. Бетонная стяжка не нужна. Благодаря этому значительно сокращается период времени, который потребуется для монтажа. Такую систему утепления ставят под паркет, линолеум или ламинат.

На заметку. Плёночные тёплые полы не рекомендуют стелить под кафель либо ковролин. При использовании деревянных чистовых покрытий потребуется контроль температуры прогрева — не более 28 градусов.

Плёночные полы могут быть разными в исполнении:

• Биметаллическими, двухслойными: алюминий и сплавы, в основе которых медь.
• Углеродные плёночные тёплые полы. В их составе медь, карбон и лавсановые элементы. Плёнка выпускается рулонами, которые можно нарезать для подходящей площади.

• Инфракрасный тип полов. Их особенность заключается в том, что они греют не воздух, а окружающие предметы, которые, в свою очередь, отдают тепло помещению. Это очень экономичный в плане энергопотребления источник тепла.
• Стержневые, которые состоят из карбоновых нагревательных элементов. Монтируют их в тонкую цементную стяжку либо под плиточный клеевой состав. Такую систему можно стелить под кафель, керамогранит, ковролин либо ламинат.
• Кабельные — бывают в виде секций или бухт. Состоят из одножильных или двужильных кабелей.

Монтаж теплого пола под ламинат и линолеум

При использовании теплых полов необходимо в первую очередь учитывать вопросы безопасности. Это связано с тем, что некоторые виды напольных покрытий не должны нагреваться выше установленной температуры. В противном случае, с их поверхности начнется испарение токсических и других вредных веществ.

При выборе материала следует внимательно изучить рекомендации производителей. Например, современная ламинированная доска подходит для покрытия теплых полов при условии соблюдения некоторых ограничений. Дело в том, что при изготовлении ламината применяются специальные смолы или клей, в которых в большом количестве содержится формальдегид. Нагревание до температуры более 30 градусов приводит к усиленному испарению с поверхности данного токсичного вещества, способного вызвать отравление и другие расстройства здоровья.

Теплый пол, уложенный под ламинатом, должен выдавать температуру не выше 28С. Подобное ограничение достигается с помощью терморегулятора. Наиболее оптимальным считается покрытие, толщиной 6-8 мм, при котором не наступает перегревание и растрескивание ламината. Возможность использования материала совместно с теплыми полами указывается в инструкции от производителя.

Аналогичные требования предъявляются и к линолеуму. Данный материал должен обладать высокой теплоотдачей и не иметь теплоизоляционной основы. В противном случае может произойти перегрев кабеля и выход его из строя. Рекомендуется использовать гетерогенные или многослойные покрытия, устойчивые к механическим повреждениям.

Большое значение имеет правильный выбор системы теплого пола. Например, совместно с ламинатом рекомендуется воспользоваться электрическими нагревательными матами, у которых толщина кабеля совсем незначительная. В этом случае можно обойтись без стяжки, а небольшие перепады вполне перекрываются подложкой. Однако, эти же маты совершенно не годятся для совместной эксплуатации с линолеумом из-за перепадов температур на поверхности основания.

Все типы напольных покрытий могут использоваться с кабельными системами подогрева. Данный вариант предусматривает обязательное использование терморегулятора. Укладка кабеля осуществляется непосредственно в мокрую или сухую стяжку. При использовании этой технологии удается добиться идеально ровного основания, на которое без проблем укладывается ламинат и линолеум.

Для линолеума наиболее оптимальным вариантом будет система саморегулирующегося греющего кабеля. Здесь интенсивность нагрева осуществляется специальной матрицей, а выбор температурного режима происходит автоматически.

Дальнейшая эксплуатация во многом зависит от правильной укладки кабельного теплого пола. Весь процесс должен происходить в определенном порядке:

• Вначале нужно подготовить основание – выровнять полы и нанести гидроизоляционный слой.
• После этого выполняется укладка теплоизоляционного покрытия.
• На фольгированную подложку наносится разметка, упрощающая дальнейший монтаж кабеля.
• В завершении подготовительных работ устанавливаются датчики и регулятор температуры.

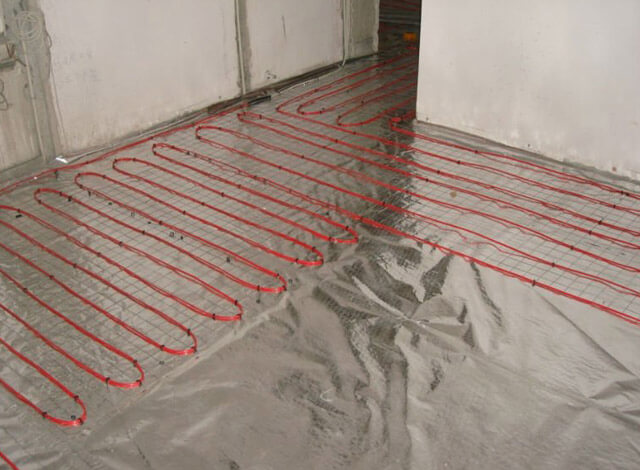

Наиболее ответственным моментом является укладка кабеля по заранее составленной монтажной схеме. Предварительно выполняются расчеты сечения, длины и шага кабельного обогревателя. Кабель монтируется прямо в стяжку, выполняемую сухим или мокрым способом. Сухой способ значительно ускоряет работы, а мокрый отличается простотой исполнения.

На последнем этапе укладывается напольное покрытие с соблюдением технических условий и рекомендаций производителей. Основным требованием является наличие компенсационного зазора вдоль стен по периметру помещения, шириной 5-10 мм. Для обеспечения безопасности используется УЗО и система заземления.

Теплоизоляция

Роль утеплителя довольно часто исполняет пенополистирол. С его помощью необходимо оформить всю площадь, где будет уложен кабель, с запасом по краям в 10 см. Поверх утепления обустраивается цементная стяжка толщиной 30-35 мм. Сохнет стяжка примерно 3-4 дня: это позволяет в дальнейшем избежать любых отметин и провалов. Поверх высохшего слоя укладывается фольга. Она выполняет функцию отражателя, перенаправляющего уходящее вниз тепло обратно в комнату.

Над фольгой саморезами крепится монтажная лента. Речь идет о специальном материале, с помощью которого фиксируется нагревательный провод (такое крепление не дает ему съезжать в стороны)

Важно помнить, что полосы монтажной ленты должны располагаться под углом 90 градусов к кабелю. Расстояние между отдельными отрезками – не менее 50 см.

Схемы подключения элементов теплого пола к электропроводке

Важно помнить, что монтаж и сборка схемы должны завершиться проверкой работы электрооборудования под напряжением до заливки нагревательных кабелей фиксирующим раствором. На этом этапе проще устранить возникшие неисправности. Повторное включение в работу будет выполняться после полного застывания раствора через месяц

Раньше стяжка не застынет и кабель будет поврежден.

Пример подключения теплого пола, включающего в себя два комплекта нагревательных кабеля и один терморегулятор с датчиком, показан на картинке.

Тёплый пол электрический, схема подключения

В электрическом щитке от автоматического выключателя подключается УЗО. Оно защищает всю схему от возможных токов утечек через корпуса электрооборудования, которые обвязаны РЕ-проводником. Термодатчик кабелем соединен с терморегулятором, который подключен к цепям питания через УЗО и, одновременно, управляет работой контактора посредством отдельного кабеля. Выходные цепи контактора с помощью распределительной коробки соединяются с нагревательными элементами. Включение контактора в схему позволяет одновременно управлять работой нескольких секций нагрева и снизить нагрузку на электрические цепи терморегулятора. Самые простые термостаты механического или электрического типа позволяют задавать только температурные границы регулирования нагрева полового покрытия. Более сложные модели с электронным управлением обладают возможностями использовать повременной недельный график для работы нагревателей в определенное пользователем время суток. За счет этого снижается потребление электроэнергии на обогрев пола, когда хозяева отсутствуют в квартире.

Водяной пол

Такая конструкция довольно популярная. Рассмотрим, как правильно установить теплый водяной пол своими руками:

Первым делом выравнивается поверхность пола бетонной стяжкой.
Далее она покрывается теплоизолирующим отражающим материалом.

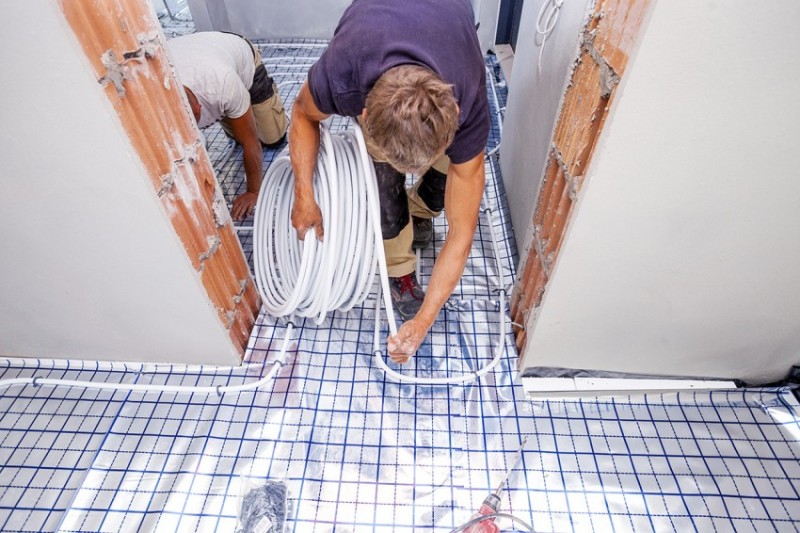

Аккуратно выкладывается трубка диаметром 16 мм, размещается в нужных местах вход и выход системы (важно ее предварительно проверить на целостность). Рекомендуется выдерживать расстояние между параллельно расположенными трубками 10 см

Хорошо размещать трубу в пенополистироле, и также заливать стяжкой.
Теперь данная труба заливается стяжкой, толщина над ней должна быть не менее 3 см.

Второй вариант. Его можно сделать с деревянным покрытием. Для этого:

• Ровно устанавливаются лаги.
• Зашиваются доской с толщиною не менее 10 мм.
• Поверхность покрывается теплоизолирующим материалом.
• На полученном ровном покрытии набиваются рейки толщиною 20 мм.
• Между ними выкладывается трубка теплого пола диаметром 16 мм на расстоянии не менее 10 см друг от друга.
• Поверх устанавливается нужный настил. Пожалуй все!

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

• Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
• Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
• Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Выбираем теплый пол для конкретных условий

Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.

Какой пол можно использовать если в помещении предполагается заливка стяжки

Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.

Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности

Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.

Нанесение клея на маты для укладки керамической плитки.

Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.

Какой теплый пол использовать под ламинат, линолеум и ковролин

Если вы мучаетесь вопросом, какой теплый пол лучше — кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.

Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.

#1. Если теплый пол – лишь дополнение к основной системе отопления.

Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.

#2. Если теплый пол – единственный источник тепла морозной зимой.

В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.

Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

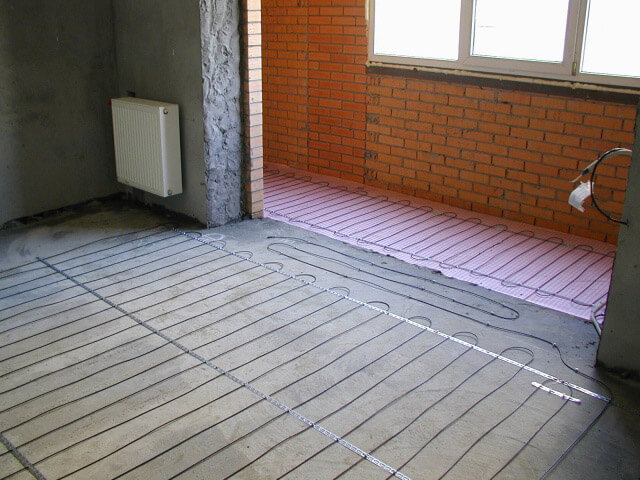

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

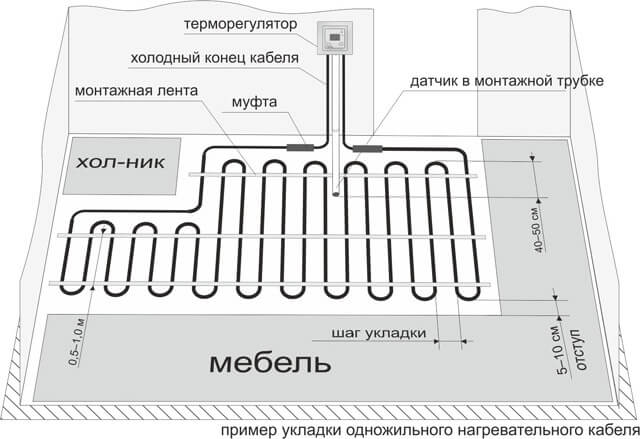

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Электрический пол

При установке электрического теплого пола важно понимать, что их есть два вида:

Конвекционный пол, где основным элементом является нагревательная спираль. Она раскладывается на ровное покрытие пола, предварительно накрытое теплосберегающим материалом.

Вследствие прямого контакта она передает свое тепло на пол. Бывает двух разновидностей:

• греющий кабель с диаметром от 5 мм до 8 мм уложенный в стяжку от 3 до 5 см, его рекомендуется использовать в наливном покрытии;
• нагревательные маты — это более тонкий электрический кабель диаметром 2,5 — 4 мм, укладывается в стяжку до 10 мм или плиточный клей.

Инфракрасный пол выкладывается на утепленную поверхность, и передает свое тепло другим предметам путем инфракрасных излучений. Является самым экономичным изделием и может устанавливаться на потолке.

Выбор терморегулятора

Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу. На что стоит обратить внимание:

На что стоит обратить внимание:

1. Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков на пол с подогревом в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.
2. Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.
3. Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.
4. Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.

Преимущества тёплых полов

Споры по поводу установки систем обогрева пола не прекращаются с того времени, как они были изобретены.

Плюсы, которые очевидны:

• Появляется возможность снять тапочки и тёплые носки, и ходить по кафелю или ламинату в кухонной зоне босиком, что очень комфортно. В кухне это особенно актуально.
• Убираются холодные воздушные прослойки. Ведь, как известно, тёплый воздух от стандартных радиаторов идёт вверх, полы и поверхность над ними остаются холодными. При прогреве пола эта проблема решается.
• В кухонной зоне часто возникает необходимость проветривать помещение, что ведёт к быстрому охлаждению температуры в этой зоне. Тёплые полы помогут быстро компенсировать потери тепла.
• Систему обогрева на поверхности пола очень удобно обустраивать на балконах и лоджиях, где стелить дорожки и ковры не целесообразно.
• Человек чувствует себя более комфортно, когда ноги в тепле, а в районе головы более низкий температурный режим. Технологии тёплых полов позволяют этого добиться.

Что можно сказать против этой системы? Многие утверждают, что это дорого, другие говорят, что теплосберегающие стеклопакеты на современных окнах и радиаторы достаточны для сбережения тепла.

Достоинства и недостатки электрической системы

Как и каждая из существующих систем отопления, теплый пол имеет свои достоинства и недостатки.

Достоинства:

1. Расположение нагревательных элементов под поверхностью пола обеспечивает наиболее комфортное распределение тепла. А система управления позволяет установить для каждой комнаты отдельные значения поддерживаемой температуры.
2. Теплый пол нагревается значительно быстрее, чем другие системы отопления. Это происходит благодаря его значительно меньшей инерционности. А значит, придя в холодное помещение, вам не придется долго ждать, пока станет хоть немного теплее.
3. Многие производители утверждают, что наиболее долговечными являются именно электрические «теплые полы». Наиболее известные фирмы дают пятидесятилетнюю гарантию на свои изделия.
4. Зачастую укладка элементов подогрева и нового напольного покрытия не требует демонтажа старого. Если на полу лежит керамическая плитка, срывать ее не нужно. В таком случае рекомендуется использовать электрические нагревательные маты, которые вместе с новым покрытием поднимут уровень пола на 1,5 см.
5. Если система по какой-то причине все-таки вышла из строя, для ее ремонта не нужно вскрывать всю поверхность пола. При помощи специальных приспособлений место повреждения кабеля можно выявить и через бетонную стяжку. После этого достаточно снять несколько плиток и восстановить поврежденный участок, используя специальные муфты.
6. Электрический теплый пол абсолютно безопасен. Даже при повреждении изоляции проводника УЗО (устройство защитного отключения) прекратит подачу тока.

Недостатки:

1. Основным недостатком электрической системы подогрева пола можно считать высокое потребление электрической энергии. И дело здесь не в стоимости киловатт-часа, а в изношенности проводов. Дело в том, что во многих городах нашей страны система электроснабжения была сконструирована и рассчитана много лет назад. А зачастую и внутридомовая проводка монтировалась не намного позже. За прошедшие годы уровень потребления энергии значительно вырос, и старые провода уже не справляются с нагрузкой. Так что, прежде чем осуществить монтаж такого теплого пола, стоит проверить, выдержит ли дополнительную нагрузку ваша проводка.
2. Как и все электрические приборы, «теплый пол» является причиной появления электромагнитного поля. Однако необходимо упомянуть, что некоторые ученые, проводившие измерения индукции и напряженности поля в помещениях с электроподогревом пола, утверждают, что эти показатели не превышают фоновых величин.

Выбор термостата для электрического теплого пола

Не менее важным компонентом в системе электрического обогрева является термостат в комплекте с датчиком температуры. Термостаты могут быть непрограммируемые и программируемые, встраиваемые в подрозетник или накладные, а также монтируемые в электрошкафу на DIN-рейке.

Для отопления прихожих, ванных комнат и туалетов, как правило, применяются простые системы электроподогрева с использованием непрограммируемых термостатов. Стоимость таких термостатов находится в пределах 40…120 $. Регулирование температуры производится с помощью либо многопозиционного переключателя (ступенчато), либо с помощью резистора (плавно).

Рисунок 5– Непрограммируемый термостат

Программируемые термостаты дают значительно больше возможностей для управления системой электрического отопления. Помимо поддержания заданной температуры с их помощью можно устанавливать и временные параметры работы системы. Можно включать и выключать систему в определенное время, устанавливать разные температурные диапазоны в разное время суток. Такие приборы имеют набор из нескольких программ с разными температурными и временными параметрами. Причем все программы могут изменяться на усмотрение хозяина. Кроме того программируемые термостаты довольно легко вписываются в набирающую популярность систему «умный дом». Стоимость данных терморегуляторов составит 100…200 $ и выше.

Рисунок 6 – Программируемый термостат

Если же потребуется установка термостата в электрошкафу, то на это случай есть термостаты, монтируемые на DIN-рейку.

DIN-рейка расшифровывается как Deutsches Institut fur Normung (Институт стандартизации Германии). Предназначена для крепления различного электротехнического оборудования стандарта DIN (электроавтоматов, УЗО, ДифАВ, контакторов, нулевых шин, коммутационных клемм, розеток, звонков и т.п.). Материал din-рейки — оцинкованная сталь, din-рейки имеют толщину 0,9 мм. Длина din-рейки составляет от 70 до 1000 мм, шаг отверстий 15 мм. Выпускаемая din-рейка соответствует ГОСТ Р МЭК 60715-2003

Рисунок 7- DIN-рейка

Рисунок 8– Термостаты, устанавливающиеся на DIN-рейку

Если коммутируемой мощности термостата недостаточно (как правило, она не более 3 кВт), то потребуется магнитный пускатель, который будет управляться этим терморегулятором. Или же можно установить на каждую секцию отдельный термостат.

Как выбрать необходимую мощность теплого пола

Перед расчетом мощности нужно уточнить площадь обогреваемого помещения, также учесть то, будет пол единственным источником тепла или нет.

Изготовители разных марок в техпаспорте обязательно указывают мощность – именно на нее нужно обращать внимание в первую очередь при выборе. Самой комфортной считается величина 120 – 140 Вт на 1 м2

При монтировании ЭТП с инфракрасной пленкой, комфортная величина – 150 Вт на 1 м2.

Когда помещение обогревается только при помощи пола, то для провода или мата мощность следует увеличить до 160 – 180 Вт на 1 м2, для пленки – 220 Вт на 1 м2.

При использовании кабеля мощность соответствует расстоянию между витками. В таком случае требуется заранее уточнить площадь комнаты, форму кабеля, пола, а затем по специальным таблицам в техпаспорте или инструкции посчитать расстояние. Как правило, это 10 – 30 см.

Примерная величина мощности в соответствии с назначением помещения приведена в таблице:

Комната	Мощность/Вт на м2
Кухня, коридор	90 – 140
Санузел, ванная	170 – 190
Балкон	до 200
Жилые комнаты	до 130

Как делают электрополы в кухонной зоне

Монтаж электрических тёплых полов на кухню начинается с расчёта площадей поверхности, которую нужно прогреть. Делают чертёж кухни и отмечают места, где будет установлена мебель, габаритная бытовая техника. Если предметы на высоких ножках, их в расчёт не берут. За полезную площадь берут разность между общей площадью и закрытой габаритной мебелью.

Длину греющей системы вычисляют, умножая расчётную площадь на величину удельной мощности тёплого пола.

Этот показатель имеет следующие нормативные величины:

• не более 120 ватт на квадратный метр, если тёплые полы устанавливают в качестве вспомогательного источника обогрева в доме или квартире;
• не более 150 ватт на квадратный метр, когда тёплый пол выступает в качестве основного источника обогрева.

Обязательно подготавливают поверхность: демонтируют старые напольные покрытия, и выравнивают черновое.

Этапы установки электрокабеля:

• Подготавливают место для терморегулятора. Перфоратором делают углубление в стене для терморегулятора. От него вниз делают штробу для кабелей — электрического силового, для датчика. В неё помещают гофрированную трубу таким образом, чтобы глухим концом гофра заканчивалась примерно в 6 см от стенки. Штробу заделывают гипсовой смесью.
• После того, как черновая поверхность будет тщательно выровнена, на неё нужно постелить отражающий фольгированный теплоизолятор, фольга должна быть наверху. Стыки склеивают скотчем.
• Для того, чтобы зафиксировать нагревательные секции, нужно прикрепить к теплоизолятору монтажную ленту с помощью дюбелей.
• Кабель следует укладывать равномерно, не допуская резких перегибов и излома.
• Затем полы заливают бетоном. Толщина слоя от 30 до 50 мм.

Укладка нагревательного кабеля

Среди всех разновидностей электрического пола именно кабельная модель считается наиболее прочной. Служит подобная система не менее 15 лет (речь идет о гарантийном сроке, в реальности продолжительность работы на порядок дольше). Укладывать кабель нужно на подготовленное основание

С поверхности пола убирают старую отделку: очень важно добиться его ровности и гладкости. Различные перепады, впадины и выбоины недопустимы

Если старое основание имеет множество подобных дефектов, лучше всего обустроить новую стяжку. Очень удобна в этом отношении быстросохнущая самовыравнивающая смесь.

Перед тем, как сделать электрический теплый пол своими руками, необходимо заранее продумать, где будет располагаться тяжелая мебель и бытовая техника. На таких участках кабель не укладывают. Большое значение имеет то, какой именно кабель используется. Одножильные изделия нуждаются в закольцовке, то есть совпадении двух концов в одной точке. Двухжильные изделия в этом отношении куда удобнее: их монтаж можно начинать и заканчивать в разных местах помещения. Их концы оформляются специальными муфтами. После этого необходимо определиться с точкой установки терморегулятора, для чего приходится штробить стену. Впоследствии тут коммутируется температурный датчик.

Заключение

Каждому из нас предстоит решать самому, какой способ управления теплыми полами выбрать. Было уже не раз сказано, что для маленьких помещений, где предполагается использование коротких единичных водяных контуров, можно обойтись ручным управлением. Для обогрева ванной комнаты можно обойтись минимальным набором: термостат и предохранительный клапан.

Что касается целого отопительного комплекса, в задачи которого входит напольный обогрев во всем здании, то здесь только автоматика способна решить задачи по управлению многочисленного оборудования. Благодаря термодатчикам, установленным в полу или на стенах отапливаемых помещений под каждый смесительный узел, вам удастся создать в каждой комнате, в каждом помещении жилого дома необходимую температуру. Устройство автоматического управления во многом опирается на электронные и электронно-механические приборы, которые отличаются компактностью и высокой чувствительностью. При правильной настройке каждого блока управления можно добиться оптимальных температурных показателей в доме.
