Схема подключения терморегулятора к обогревателю теплэко

Рекомендации по установке

Для того чтобы установить обогреватель своими руками в домашних условиях, необходимо соблюдать инструкцию и схему сборки.

Так, в первую очередь необходимо определиться с местом в комнате, где вы планируете установить устройство. После этого необходимо на стену приклеить полоску пенофола. Следите за тем, чтобы место установки было расположено не менее чем в 20 сантиметрах от пола.

После этого к стене следует прикрутить кронштейны (правый, левый и центральный) – именно на этих деталях впоследствии будет держаться устройство, поэтому данную процедуру необходимо провести аккуратно и тщательно. Теперь следует приступить к установке самого обогревателя. Также в этот момент можно подключить терморегулятор. После этого можно осуществить процедуру подключения устройства к электросети, соединить провода.

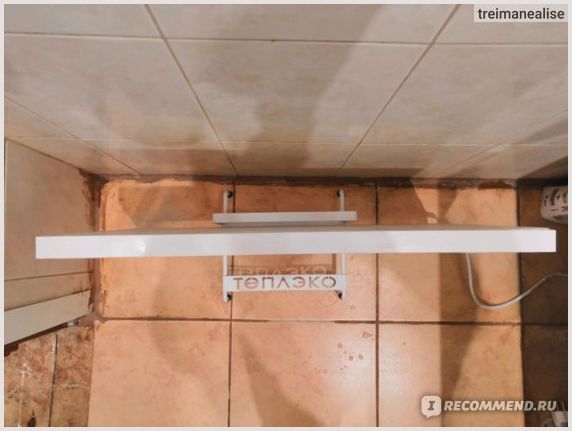

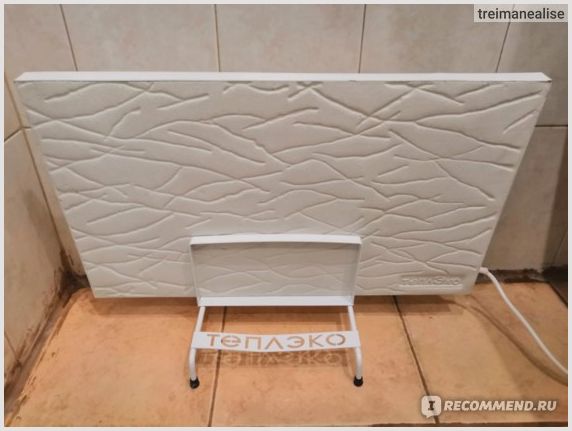

Далее производится монтаж навесного экрана и подставки. Они закрепляются с помощью шурупов.

Обзор отзывов

Если верить реальным отзывам покупателей обогревателей от фирмы «ТеплЭко», данные устройства обладают множеством полезных качеств. Они полностью оправдывают ожидания владельцев благодаря высокому качеству и эффективностью работы.

К основным преимуществам покупатели относят довольно бюджетную цену. Благодаря этой характеристике фирменные обогреватели «ТеплЭко» могут позволить себе приобрести представители практически всех социальных слоев. Еще одно положительное свойство, которое выделяют потребители – это небольшой вес. Обогреватель довольно легко транспортировать с места на место, с его переносом справится один человек.

Отмечается также высокий уровень обслуживания клиентов, который осуществляют как сотрудники официальных представительств, так и онлайн-магазина «ТеплЭко». Консультанты всегда готовы прийти на помощь, если покупатель по каким-то причинам не понимает, почему устройство не работает, ответив на все вопросы в онлайн-консультации или по телефону горячей линии. Если же обогреватель сломался и еще находится на гарантии, срок которой прописан в гарантийном талоне, то любой человек без проблем может обратиться в сервисный центр компании. Специалисты проведут диагностику устройства и в случае необходимости бесплатно произведут ремонт.

Но для того чтобы в обслуживании не отказали, важно на всем протяжении гарантии не заниматься самостоятельным ремонтом обогревателя. В противном случае прибор не примут в ремонт

Отрицательные комментарии относительно устройств встречаются довольно редко. Чаще всего они связаны с индивидуальными недостатками агрегатов (дефектами или браком) либо вызваны несоблюдением пользователями советов по эксплуатации.

Об установке обогревателей «ТеплЭко» в загородном доме смотрите в следующем видео.

Когда наступают зимние морозные деньки, каждый задумывается о том, как же сэкономить на оплате и в то же время не замерзнуть. Всем известно, что электрическое отопление является «прожорливым», и счета за электроэнергию зимой пугают своими цифрами. Но есть электрический монолитный обогреватель, который считается наиболее экономичным. Речь пойдет о кварцевом обогревателе Теплэко.

Необходимо сразу сказать о том, что монолитный кварцевый обогреватель Теплэко купить несложно, это можно сделать как в специализированных фирменных магазинах, так и в интернете. Это один из самых экономичных обогревателей. В основе Теплэко лежит кварцевый песок, что, кстати говоря, делает этот обогреватель значительно тяжелым по весу.

Теплэко представляет собой плиту, которая состоит из раствора кварцевого песка, впоследствии затвердевшего и образовывавшего эту самую панель. Внутри ее находится нагревательный элемент, который быстро прогревает всю конструкцию. Хромоникилиевый нагревательный элемент достаточно долго и надежно служит.

Включение/выключение панели производится маленьким выключателем, автоматическая регулировка не предусмотрена. Но можно приобрести отдельный терморегулятор и включить его в разрыв цепи. Подключается к электросети обогреватель обычным кабелем с вилкой.

Как выбрать?

Отправляясь в магазин за самым экономичным обогревателем для своей квартиры либо дома, покупатель нередко забывает о моментах, на которые необходимо обратить внимание. В попытке сэкономить иногда вместо обогревательного прибора человек покупает тепловой вентилятор

Однако он как раз не отличается экономичностью – радость от сохранности средств быстро обернется разочарованием от приходящих счетов за электроэнергию.

Бытовые электросберегающие обогревательные приборы, приобретаемые для редкого использования и постоянного проживания, различны. Они вовсе не универсальны и подбираются на основании метража конкретного помещения. Покупать нужно безопасные или пожароустойчивые модели. Для этого необходимо интересоваться типом нагревательного элемента, он обязан отвечать нормам пожарной безопасности.

Безусловно, лучше купить модель с шумоподавлением, однако в линейках многих производителей немало изделий, которые не издают звуков во время обогрева помещения. По оценке покупателей, самыми громкими являются тепловые модификации и варианты с металлическим корпусом. Более того, стоит присмотреться к изделиям с высоким КПД: они, как правило, более эффективные в эксплуатации.

Лучшие модификации оборудованы термодатчиком. За счет терморегулятора можно задавать конкретные значения температуры, комфортной для пользователей. Брать нужно то изделие, которое сможет отопить конкретное помещение. При этом учитывать придется количество окон, число людей, находящихся в нем, наличие дверного проема, а также вид осветительных приборов, установленных в данной комнате.

В пространстве с высокой концентрацией пыли нужен инфракрасный обогреватель. Он подходит для прогрева помещения, где живут аллергики и дети. Для ванной нужно устройство с необходимым уровнем защиты от влаги. Если хочется купить масляный отопитель, брать лучше модель с термостатом контроля нагрева.

Конверторный аналог с терморегулятором хорош для маленьких и типовых комнат городских квартир, частных домов. Если покупатель готов мириться с долгим нагревом, стоит взять инфракрасную модель. Это изделие самое экономичное в плане трат энергоресурсов. Однако любое устройство не будет работать эффективно, если жилище изначально не утеплено.

Предлагаем ознакомиться Планировка территории дома загородного

Аналоги

Самым популярным аналогом обогревателей от «ТеплЭко» являются устройства от фирмы Nikaten

Важное отличие подобных агрегатов – наличие в базовом комплекте терморегулятора. Кроме этого, важно отметить, что эти устройства работают по принципу тепловой инерции

Еще одна фирма-аналог – «Теплодар». Кварцевые обогреватели от данной торговой марки изготовлены из искусственного камня, а внутри корпуса находится набор обогревательных элементов. Срок службы устройств составляет около 20 лет.

«Теплея» – это фирма, занимающаяся разработкой кварцево-оливиновых обогревателей, которые характеризуются повышенным уровнем безопасности.

Конструкция нагревательного элемента

Конвекторы практически всех производителей имеют схожий нагревательный элемент, в основе которого нить накаливания. Это может быть вольфрамовая нить (самая долговечная и эффективная с точки зрения получения тепла), нихромовая (более дешёвая, менее долговечная и результативная) или стальная (самая простая, громоздкая и имеющая минимальный срок службы).

Стальные спирали практически не используются в конвекторах из-за их громоздкости, но могут применяться в других приборах. Первые два вида, напротив, получили широкое распространение на производстве конвекторов, причем независимо от материала нагревательной спирали в технической документации указывают, что материал – вольфрам.

Отличить простому обывателю один материал от другого, не имея специальных лабораторных приборов, невозможно, чем и пользуются продавцы. Но все же есть один косвенный признак. Это срок службы и гарантийный срок обогревателя. Так как вольфрам очень тугоплавкий материал, то он в качестве нагревательного элемента имеет гораздо более долгий срой службы, чем нихром. У современных электрических конвекторов NOBO, в которых используется вольфрамовая нить, гарантийный срок составляет 10, а иногда и 12 лет, а срок службы – 30 лет. Нихромомая спираль столько не проработает.

Оставлять нить накаливания открытой для контакта с воздухом – это значит гарантированно получить эффект «сжигания кислорода», а высокая температура нити обеспечит быстрое «высушивание воздуха». Чтобы этого избежать нить накаливания помещают в трубку. Пространство между трубкой и нитью заполняют кварцевым песком. Для повышения теплоотдачи от такого ТЭНа саму трубку делают единой штампованной или цельнолитой с оребрением. Именно оребрение обеспечивает большую площадь теплообмена электронагревателя с воздухом и, соответственное, более быстрый прогрев комнаты.

На фото: Конструкция нагревательного элемента конвектора Nobo

Цельная конструкция трубки и оребрения полностью исключает потрескивания при линейных расширениях металла во время нагрева и остывания. В качестве материала для этих элементов применяют алюминиевые сплавы как наиболее эффективные с точки зрения теплопередачи.

Не всегда конструкция ТЭНа цельнолитая. Часто из соображений экономии применяют трубку из одного материала, а оребрение – из другого. Разные линейные расширения материалов нередко приводят к их перемещению друг относительно друга, из-за чего могут быть слышны легкие потрескивания.

Нагревательный элемент кварцевых обогревателей устроен несколько иначе. Чаще всего при его изготовлении так же используют нихромовую нить накаливания. Под действием электрического тока она нагревается, повышая температуру корпуса обогревателя. Причем нагревательный элемент расположен по всей поверхности устройства и между ними может находиться небольшая воздушная прослойка.

Корпус такого обогревателя сделан из кварца. Учитывая принцип работы, всю конструкцию прибора можно назвать ТЭНом. В качестве нагревательного элемента может применяться любое устройство, которое нагревается в процессе прохождения через него электрического тока. Так, существуют такие кварцевые обогреватели, где в качестве нагревательного элемента используется ИК-излучатель, который с помощью инфракрасных лучей нагревает промежуточную поверхность. Это может быть внешний корпус обогревателя или любая отражающая поверхность, которая нагревает воздух. По этой причине такой обогреватель можно назвать также и инфракрасным, поскольку в основе принципа его работы лежит ИК-излучение.

На фото: Нагревательный элемент кварцевых обогревателей

Технические характеристики кварцевого обогревателя

Прибор отличается компактными размерами: 600x350x25 мм. Он относится к первому классу электробезопасности и заземлен через вилку. Кварцевый обогреватель работает от стандартного напряжения 220 В. Перед покупкой стоит изучить основные характеристики агрегата:

• мощность – 0,4 кВт;
• номинальный ток – 1,8 А;
• температура поверхности кварцевой панели – 95°C;
• вес – 12 кг;
• расчетная площадь обогрева – 18куб. м.

Монолитный обогреватель имеет характерную особенность – инертность повышения температуры. После включения ему требуется около 30 минут для нагревания, затем он начинает полноценно отапливать комнату. Остывает панель также медленно – до 5 часов. В это время она продолжает обогревать помещение, но с уменьшающейся интенсивностью.

Монтаж и эксплуатация

К варцевые обогреватели этой модели монтируются так:

Выбирается место, где будет располагаться монолитный нагреватель. Оптимально — под окном, в противоположной стороне комнаты от двери. Рядом (ближе метра) должна располагаться розетка. Рекомендуемая высота от пола — 10 см.

На стену клеится отражающая пленка (купленная у того же производителя, или любой другой аналог). Отражатель должен полностью перекрывать монолитный блок, и желательно немного (на несколько сантиметров) выступать за его размеры.

По высоте корпуса в стену врезаются крепежи: 2 снизу и 1 сверху.

Устанавливается сам блок.

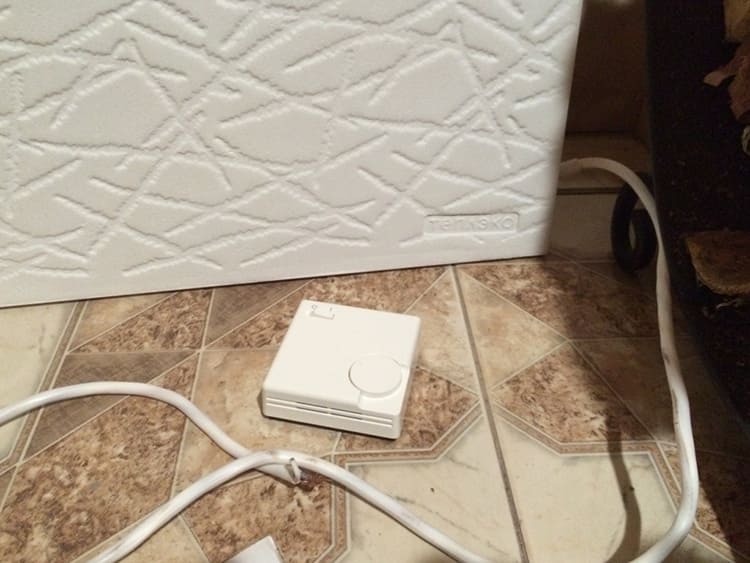

В удобном месте на стену подключается терморегулятор.

Выполняется подключение прибора в сеть.

Начало эксплуатации и предотвращение трещин

После первого включения его стоит оставить в работе на несколько часов — чтобы он «просох». Материал изделия способен впитывать влагу, поэтому даже в самом начале эксплуатации на нем могут появиться небольшие трещины. Это достаточно распространенная проблема, причем о ней даже упоминали производители (в инструкции есть отдельный пункт).

Расположение обогревателя Теплэко на стене

Д ля того, чтобы избежать появления трещин , кварцевые обогреватели перед включением в работу рекомендуется оставить в теплом сухом помещении на несколько дней (а лучше — на неделю-две).

Важные моменты в эксплуатации

Помните, что любые действия с прибором возможны только при его отключении от сети. Ни в коем случае нельзя:

• эксплуатировать устройство при перебоях в подаче электроэнергии;
• включать обогреватель при нарушении его целостности;
• пользоваться прибором при появлении запаха гари и дыма;
• использовать батареи вблизи других источников нагрева;
• включать устройство без заземления (нулевой провод использовать нельзя);
• подключать устройство в обход цепи УЗО;
• проверять степень нагрева прикосновением к плите;
• эксплуатировать устройство в помещениях с влажностью свыше 90%;
• размещать поблизости горючие материалы.

Помните, что в процессе работы на поверхности монолитной плиты могут появиться трещины, это не является гарантийным случаем

На что смотреть при выборе?

Выбор обогревателя – ответственное занятием. Их стоимость довольно высока и ошибка станет накладной для бюджета. Рекомендуем присмотреться к параметрам:

• производитель;
• мощность и площадь покрытия;
• энергопотребление;
• вес и мобильность;
• стоимость.

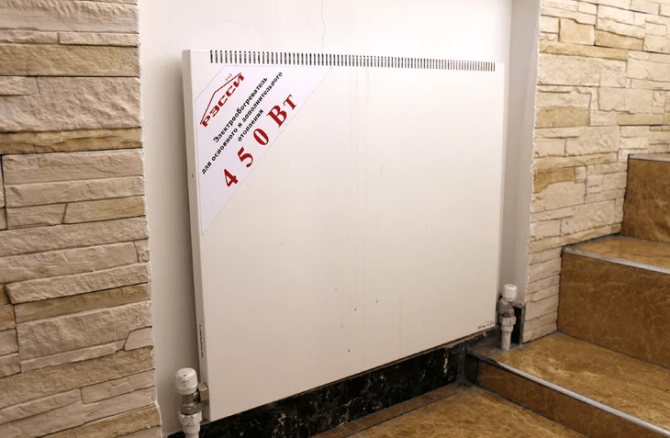

450 ВТ

Технические параметры

К техническим параметрам относят мощность, нагрузку на электросеть, вес и размеры. Все они влияют на эксплуатационные характеристики и при выборе отталкивайтесь от них.

Мощность определяет максимальную температуру нагревательных элементов и влияние на помещение. Чем она выше, тем большую температуру выделит обогреватель.

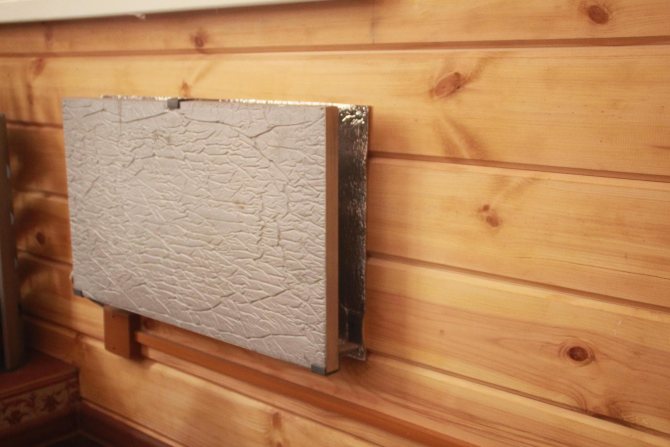

На деревянной стене

Вес и размеры влияют на удобстве размещения. Тяжелый и большой обогреватель сложно разместить на стене без ущерба для покрытия и внешнего вида помещения.

Мощность и площадь обогрева

Мощность варьируется в пределах от 150 до 2000 мВт. На один квадратный метр уходит около 0,06-0,08 кВт, но, чем больше помещение, тем большей мощности потребуется устройство.

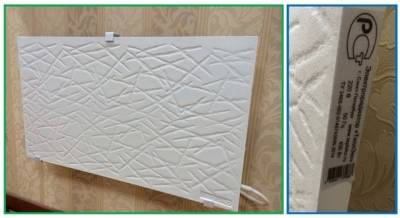

Вид вблизи

Для помещения в 10-12 квадратных метров достаточно обогревателя мощностью 0,5 – 0,7 кВт. В зависимости от того, насколько теплоемко помещение, комфортная температура в нем будет достигаться за 1,5-2 часа.

Излучение

В большинстве классических моделей используется обычный вид теплового излучения. Инфракрасные модели работают при помощи соответствующего диапазона, который нагревает окружающие поверхности. Если для помещения не требуется дополнительное излучение, покупайте обычные конвекционные модификации.

Производитель

Кварцевые модели с успехом производятся как иностранными компаниями, так и отечественными. Не ведитесь на знаменитое имя производителя – часто довольно сносными характеристиками и качеством обладают и отечественные производители.

Фирмы “ТеплЭко”

Цена

Стоимость зависит от характеристик конкретной модели и очень сильно различается. В ассортименте магазинов модели как со стоимостью в 1000-1500 рублей, так и со стоимостью в 10000-12000.

Преимущества

Обогреватели от бренда «ТеплЭко» обладают характерными особенностями, которые отличают их от всех других устройств. Следует отметить тот факт, что данные агрегаты не пересушивают воздух в помещении, что довольно часто случается при использовании обогревателя в комнате. Такая характеристика обусловлена наличием в конструкции особой спирали, которая является основным компонентом агрегата и не контактирует с атмосферным потоком. Кроме того, особое устройство аппарата защищает вас от таких неприятных проблем, как возгорание пыли, которая может скапливаться на корпусе.

Устройства от «ТеплЭко» помогают экономить семейный бюджет благодаря тому, что они устроены по принципу потребления минимально возможного количества электроэнергии. Кроме того, такие агрегаты полностью безопасны. Особенно это актуально для семей с детьми и домашними животными.

Обогреватели будут служить вам достаточно длительное время. Ресурс устройства рассчитан на 25 лет. Единственное, что может выйти из строя, – это провод, который обеспечивает подключение к сети. Однако его без труда можно заменить самостоятельно в домашних условиях, не прибегая к помощи специалистов.

Доступная цена на устройства – важнейшее преимущество в условиях конкурирующего рынка. Агрегаты от фирмы «ТеплЭко» можно использовать даже в условиях повышенной влажности (например, на кухне или в ванной комнате).

Эксплуатация обогревателя

Подготовка обогревателя к работе

Извлеките Электрообогреватель ТеплЭко из упаковки, внешним осмотром убедитесь в отсутствии механических повреждений.При доставке электрообогревателя к месту монтажа следите за чистотой разъемных соединений. Электрообогреватель ТеплЭко устанавливается в помещении, защищенном от атмосферных осадков с температурой не ниже +5°C и влажностью окружающего воздуха не более 95%.

Перед началом эксплуатации произведите:

Осторожно! Все электромонтажные работы выполнять только при обесточенных проводах в сети

Ввод в эксплуатацию!

Для того, чтобы сохранить длительную работоспособность обогревателя и продлить срок его службы, следуйте следующей инструкции:

Эксплуатационные ограничения

Осторожно! Все работы по осмотру, подключению и обслуживанию электрообогревателя осуществляются только при отключенном питающем напряжении самого электрообогревателя и тех устройств, с которыми он может быть соединен электрически

Требования безопасности

Применять обогреватели разрешается только в соответствии с назначением, указанным в паспорте.

Электробезопасность и пожарная безопасность обогревателей обеспечивается усиленной электроизоляцией.

Меры безопасности при эксплуатации

При эксплуатации и техническом обслуживании обогревателя необходимо соблюдать требования ГОСТ 12.3.019-80, «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

Осторожно! Все работы по осмотру, подключению, эксплуатации и обслуживанию обогревателя осуществляются только при отключенном питающем напряжении самого обогревателя и тех устройств, с которыми он может быть соединен электрически

Рекомендации по эксплуатации обогревателя

Обогреватель Теплэко должен устанавливаться непосредственно в помещении, нуждающемся в обогреве.

Обогреватель Теплэко запрещено монтировать в пыльных и огнеопасных помещениях или в помещениях с содержанием в воздухе легковоспламеняющихся веществ.

Обогреватель не рекомендуется устанавливать на сквозняке, так как это нарушает процесс регулирования температуры.

Хранение

ЗАПРЕЩАЕТСЯ: хранить Обогреватель в помещениях со взрывоопасной или химически активной средой, разрушающей металлы и изоляцию.

Утилизация

Обогреватель не содержит в своём составе материалов, при утилизации которых необходимы специальные меры безопасности.

Источник

Спас в определенный момент

Когда мы купили дачу, в одной из комнат стоял камин, который грел помещение только, пока горел. Стоило ему погаснуть — в комнате становилось прохладно. Нас это не устраивало, мы разобрали камин. Но греться ведь как-то необходимо.

По впечатлениям и рекомендациям приобрели данный обогревательный прибор.

В наше время мы используем его уже более года, благодаря этому я уже успела сложить о нем собственное мнение.

Плюсы:

+ Он безвучный. От слова совсем. Я сплю чутко, однако даже ночью меня не будит действующий прибор. У прочих обогревателей есть эта проблема.

+ Быстро и легко ставится. При помощи мужа.

+ Более современный дизайн. Сразу и нельзя сказать, что обогревательный прибор.

+ Тонкий, маленький, не тяжелый.

+ Хорошая цена. Данный пункт тоже особенно актуален.

+ Быстро нагревает помещение в 15м2.

Многие наши знакомые отметили, как сейчас у нас тепло. Стали чаще собираться семьями у нас.)

Минус мы отметили только 1 — мужа ударило током. Ну как ударило — комарик укусил ))

В инструкции об этом предупреждают, так что неминуемо прочтите ее.

В общем, наверное, все. Важные моменты указала — всем советую.

Особенности обогревателей ТеплЭко

Для начала мы сразу выделим главную особенность кварцевых обогревателей ТеплЭко – это достойная экономичность, практически недостижимая для других электрических приборов. Оборудование получается весьма эффективным, экономичным и недорогим. Как же разработчикам удалось добавиться столь примечательных результатов? Всё дело в конструкции данных приборов, в основе которых лежит кварцевый песок.

Кстати, именно из-за кварцевого песка эта техника и получается столь тяжёлой – в отличие от тех же конвекторов, изделия от ТеплЭко обладают солидным весом.

Кварцевый обогреватель ТеплЭко – это монолитная плита, созданная на базе экологически чистого кварцевого песка. Из него создаётся специальный раствор, затвердевающий и образующий собой своеобразную плиту. Внутри этого монолита располагается хромоникелевый нагревательный элемент, обеспечивающий быстрый прогрев всей конструкции. Нагревательный элемент обладает высокой надёжностью и продолжительным сроком службы.

Обогреватели ТеплЭко состоят из монолитной кварцевой плиты, в которую вмонтирован нагревательный элемент.

Управление включением/выключением осуществляется с помощью миниатюрного выключателя. Для обеспечения автоматической терморегуляции придётся приобрести дополнительный терморегулятор, включаемый в разрыв цепи. Подключение к электросети выполняется с помощью обыкновенного кабеля с вилкой. Каких-то добавочных регуляторов, тумблеров и многопозиционных переключателей, а также электронных управляющих блоков в конструкции данных кварцевых обогревателей нет.

Чем же так примечательны обогреватели от ТеплЭко?

• Небольшая мощность – затраты на прогрев жилых помещений уменьшатся в 1,5-2 раза;
• Простота монтажа – достаточно прикрутить аппарат к стенке;
• Пожарная безопасность – кварц не горит;
• Надлежащее качество сборки – обеспечивает длительную работу техники;
• Наличие дополнительных аксессуаров – прямой путь к более удобной эксплуатации.

Следует отметить, что присутствующая в составе монолитной плиты магниевая соль является источником полезных ионов. Созданный компанией ТеплЭко монолит не боится сырости и не плесневеет, не пылит и не притягивает к себе пыль, обладает антисептическими свойствами и стойкостью к агрессивным веществам (например, к моющим средствам).

В число аксессуаров входят специальные навесные сушилки для белья, напольные подставки, самоклеящиеся отражатели для стен, металлические экраны для отражения тепла, а также регуляторы мощности, терморегуляторы и «умные» розетки с управлением по SMS-каналу.

Данные обогреватели работают абсолютно бесшумно, могут эксплуатироваться в сырых помещениях, они не боятся воды и прямого солнечного света. Весь монтаж сводится к закреплению прибора на стене комплектными кронштейнами. Если есть необходимость, купите напольную подставку и установите устройство там, где это нужно – то есть, оно может работать как вспомогательное, так и как основное оборудование для автономного отопления.

Устройство и принцип работы

Обогреватель от компании «ТеплЭко» обогревает помещение благодаря своему особому устройству. Так, в его конструкцию входит специальная плита с установленной спиралью. При активной работе поверхность агрегата может нагреваться до 95 градусов по Цельсию. Благодаря таким высоким температурным показателям прогрев воздуха в квартире или доме осуществляется довольно быстро. Такой прогрев также можно назвать конвективным. От нагревающейся панели одновременно с теплом исходит инфракрасный сигнал. Таким образом, аппарат сочетает в себе сразу несколько функциональных особенностей, одновременно выполняя функции конвектомата и инфракрасного устройства.

Важно отметить, что плита, которая входит в конструкцию обогревателя и является его неотъемлемым элементом, подключается к электросети напрямую. Отсутствие дополнительных автоматических устройств способствует тому, что устройство способно поддерживать стабильную и бесперебойную работу. Сам же по себе кварцевый обогреватель представляет собой конструкцию, которая находится в целостном корпусе, изготовленном из особого материала – расправленного кварцевого песка

Также к нему добавляется небольшое количество мраморной крошки. Во внутренней части прибора располагается особое нагревательное устройство, которое имеет форму спирали

Сам же по себе кварцевый обогреватель представляет собой конструкцию, которая находится в целостном корпусе, изготовленном из особого материала – расправленного кварцевого песка. Также к нему добавляется небольшое количество мраморной крошки. Во внутренней части прибора располагается особое нагревательное устройство, которое имеет форму спирали.

Нагревательные элементы, изготовленные из кварца, получают ток из электросети и направляют его по этой спирали. Таким образом, она постепенно начинает нагреваться. Температурные показатели спирали при этом составляют около 980 градусов по Цельсию. Однако в тех ситуациях, когда в работу дополнительно включается особый монолитный нагреватель, данный температурный уровень не бывает выше, чем 120 градусов. Таким образом, имеется возможность значительно повысить ресурс использования прибора и срок его службы.

Агрегаты, производимые и выпускаемые компанией «ТеплЭко», обладают довольно высоким показателем инертности. Благодаря этому нагревательный элемент греется, и, соответственно, остывает продолжительное время. Таким образом, даже после того, как вы отключили устройство от электропитания или если это произошло не по вашей воле (например, отключили электроэнергию), в помещении будет сохраняться высокая температура еще на протяжении 90 минут.
