Схема подключения реле напряжения

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

• Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
• Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
• Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора

Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой. При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен

Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

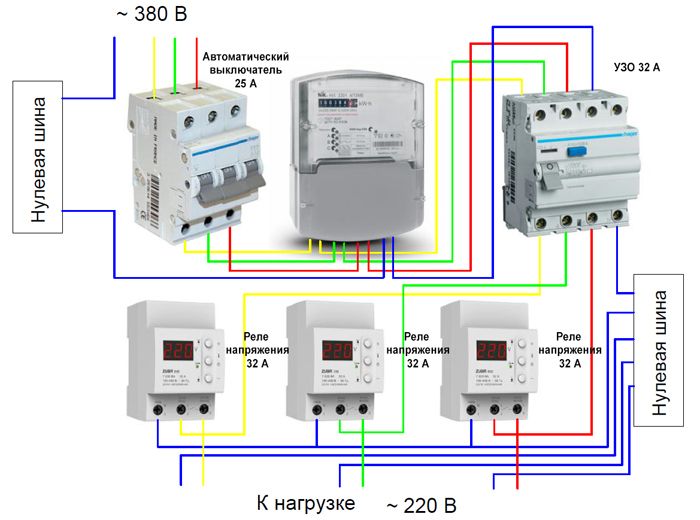

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

• простота монтажа;
• большие номинальные токи (до 63А);
• автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
• используется со всеми типами заземления;
• диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

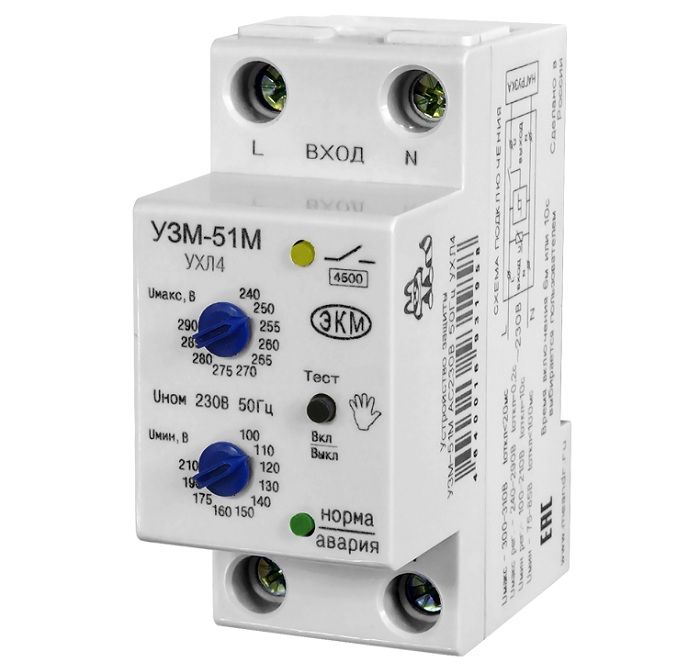

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

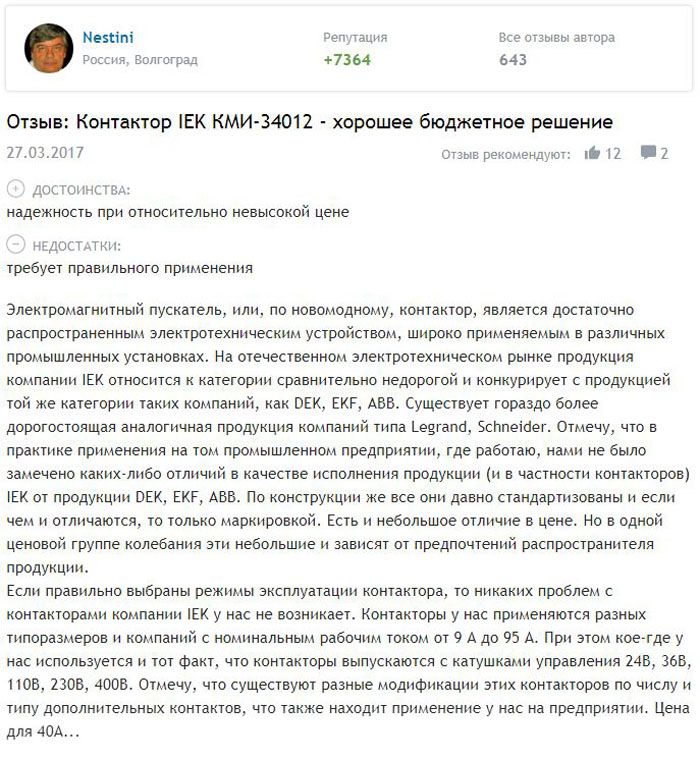

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

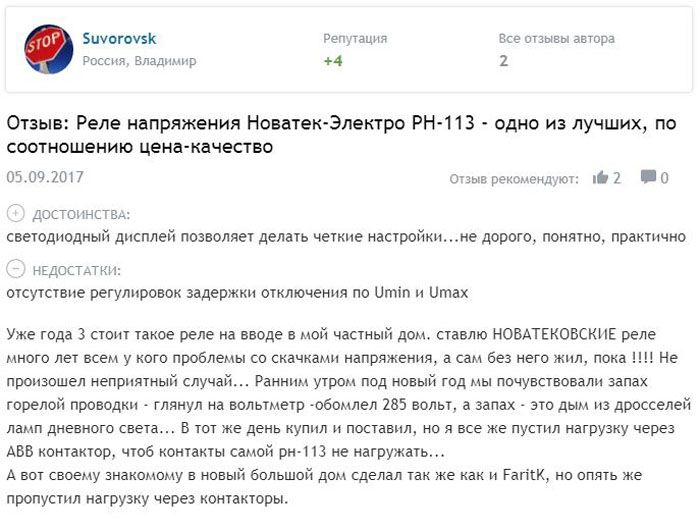

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

• контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
• контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
• контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

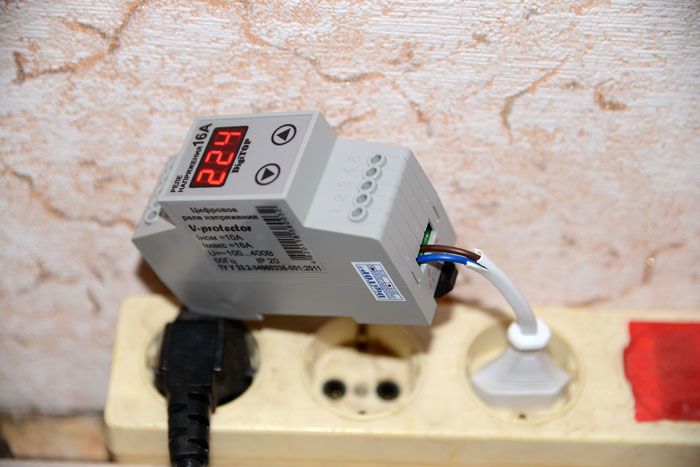

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

ШИ-стабилизатор

Широтно-импульсные стабилизаторы характеризуются более стабильной работой, то есть в сеть автомобиля подается почти постоянное напряжение, а небольшие отклонения в пределах нормы носят плавный характер. В схеме устройства использованы те же детали, что и в оригинале, но в то же время включена микросхема К561ТЛ1. Это позволило собрать мультивибратор и формирователь коротких импульсов на 1-м узле. Также упрощен узел управления выходным ключом за счет применения полевого транзистора, повышенной мощности.

Цикл работы стабилизатора

С включением зажигания на выходе триггера DD1.1 появляется низкий логический уровень. В следствии, этого током зарядки конденсатора СЗ открывается транзистор VT1. Он в свою очередь начинает подавать на входы элемента DD1.2 высокий уровень, единовременно разряжая конденсатор С4. С появлением на выходе низкого уровня DD1.2 открывает полевой транзистор VT3. Ток с вывода стабилизатора протекает обмотку возбуждения генератора.

После прекращения импульса на выходе DD1.1 образуется высокий уровень и транзистор VT1 закрывается. Происходит зарядка конденсатора С4 током, проходящим через резистор R5 от генератора, который управляется транзистором VT2. В то время как напряжение на конденсаторе С4 опуститься до нижнего предела переключения триггера DD1.2, он переключится. На его выходе возникнет высокий уровень, который закроет транзистор VT3. В целях защиты входных цепей микросхемы DD1 напряжение конденсатора С4 ограничивается диодом VD4, что при его последующей зарядке не приведет к переключению DD1.2. Когда же на выходе генератора снова формируется импульс низкого уровня, процесс начинает повторяться.

Таким образом, стабилизация осуществляется длительностью включенного состояния полевого транзистора, а процессом управляет измерительное устройство, а также генератор тока. Когда возрастает напряжение на выводе генератора нарастает ток коллектора транзистора VT2. При увеличении ампеража конденсатор С4 начинает заряжаться быстрее и продолжительность включенного состояния транзистора VT3 уменьшается. В следствии ток, который протекает через обмотку возбуждения генератора уменьшается и, конечно же, уменьшается выходное напряжение генератора.

При понижении напряжения на выводе от генератора ток на коллекторе транзистора VT2 снижается. В результате время зарядки конденсатора С4 возрастает. Это приводит к более длительному периоду включенности транзистора VT3 и ток, который протекает через обмотку возбуждения генератора, возрастает. Выходное напряжение генератора также увеличивается.

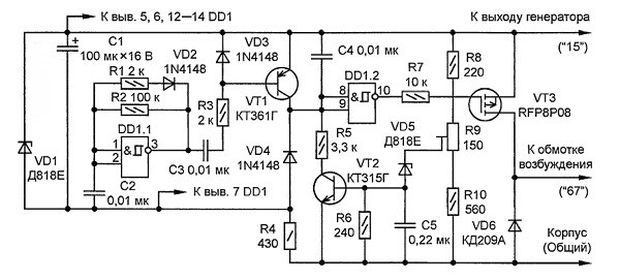

Широтно-импульсный стабилизатор своими руками

Хотя эффективность представленного реле и его серийного производства устройство трудно найти в продаже. К тому же узнать о нем что-либо у продавцов консультантов не всегда удается. Поэтому если есть опыт в радиотехнике, реле регулятор напряжения генератора можно собрать своими руками.

Для приведенной выше принципиальной схемы можно применить следующие элементы и их альтернативные замены.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

• внешние – повышают ремонтопригодность генератора
• встраиваемые – в пластину выпрямителя или щеточный узел
• регулирующие по минусу – появляется дополнительный провод
• регулирующие по плюсу – экономичная схема подключения
• для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
• для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
• двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
• трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
• многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
• транзисторные – в современных авто не используются
• релейные – улучшенная обратная связь
• релейно-транзисторные – универсальная схема
• микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
• интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

• отсечка аккумулятора во время стоянки машины
• ограничение максимального тока на выходе генератора
• регулировка напряжения для обмотки возбуждения

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

• при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
• если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

• через реле проходит электрический ток
• возникающее магнитное поле притягивает рычаг
• сравнивающим устройством служит пружина с заданным усилием
• при увеличении напряжения контакты размыкаются
• на возбуждающую обмотку поступает меньший ток

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

• делитель напряжения собран из резисторов
• стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

• напряжение выходит с генератора на специальную схему через делитель
• информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
• сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.
