Схема подключения двухклавишного выключателя

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Watch this video on YouTube

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Watch this video on YouTube

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Watch this video on YouTube

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Watch this video on YouTube

Схемы подключения двухклавишного выключателя

Ко входу переключателя подается фаза. Она отходит от распределительной коробки. Эта коробка часто располагается под выключателем. Возможен и другой вариант ее расположения. При нижней разводке, коробка будет находиться выше двойного переключателя.

К двум лампочкам

На двухклавишный переключатель можно провести провода от двух светильников или от двух групп лампочек. В каждом из этих случаев, инструкции по проведению работ не будут иметь принципиальных различий. Схема подключения двойного выключателя:

1. Подведите фазу ко входу на двухклавишном приборе.
2. Ослабьте контакт, провернув болт в направлении против движения часов.
3. Проведите кабель, зачищенный на 4 или 6 мм от изоляции под пластину.
4. Как следует затяните крепежный болт.
5. Для проверки надежности крепления, подергайте за провод. Если после этого он не начал отходить, винт был затянут хорошо.

Точно так же проведите подключение проводов, идущих на осветительные приборы:

1. Контакты для этих проводов расположены ниже входа фазы.
2. Ослабьте крепления на них.
3. Подведите провода.
4. Затяните болты.
5. Проверьте крепление.

Когда подключение двойного переключателя будет завершено:

1. Поставьте на место управляющие клавиши.
2. Подайте ток.
3. Проверьте, успешно ли проведена работа.

К двум светильникам

Как и в предыдущих случаях, работу начинают с обесточивания сети и определения фазы. К коммутатору проводка подводится через трехжильный кабель. Светильники и питание подводятся двужильным кабелем. Как выглядит процесс:

1. Оголенные концы следует развести в стороны.
2. Далее надлежит включить автомат.
3. Затем следует прощупать кабели индикаторной отверткой. В отсутствие тока, свечение на индикаторе будет задавать только фаза.
4. Далее фазу находят на выключателе, используя ту же отвертку.
5. Автомат отключается, чтобы обеспечить безопасность работы.
6. Фазные концы проводов соединяются между собой.
7. Включается автомат.
8. Включается осветительный прибор. В отсутствие лампочки, фазу проверяют индикаторной отверткой.
9. Второй провод, находящийся в распределительном коробе вместе с фазовым от осветительного прибора, соединяется со входным нулем.
10. Автомат нужно выключить.
11. Первый провод от прибора освещения подключается ко входному нулю.
12. Второй провод уходит на конец переключателя.
13. В конце работы, проверяется ее результативность.

Схема подключения двойного выключателя с розеткой

Двойные переключатели выпускаются также, будучи объединенными в одном блоке с розеткой. Принцип подключения коммутатора в этом случае остается прежним. Чтобы правильно завершить работу с блоком, понадобится только подвести заземление и ноль к самой розетке.

Чтобы это сделать:

1. Протяните фазу к коммутатору.
2. Подключите провода, уходящие на люстру или другие типы светильников.
3. Возьмите фазу от переключателей и подайте ее к той части устройства, где располагается розетка.
4. К следующему контакту подведите ноль. Его берут с шины на щитке.
5. Для «земли» на щитке тоже предусмотрен специальный контакт. Подведите его к розетке.

Советы начинающим электрикам

• Нельзя проводить подключение бытового прибора при включенной сети электропитания.
• Все работы должны проходить с исправными инструментами.
• Выключатель в полной сборке должен быть качественным.
• Рекомендуется приобретать прибор с клеммниками-фиксаторами, которые позволяют закрепить жилы один раз. Выключатели с болтовым креплением жил могут его повредить, а полное прижатие уменьшает износостойкость и может вызвать искрение.
• В процессе подключения нередко возникают случаи, когда нужно прибегать к процессу скрутки проводов (последовательное присоединение). В таких случаях необходимо тщательно зажимать стыкующиеся провода и обматывать их изоляционным материалом, а поверх него надевать защитный пластиковый колпак. Сталкиваясь с этой проблемой и неразберихой со схемой подключения – лучше обратится к квалифицированному специалисту, дабы не обесточить всю квартиру.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

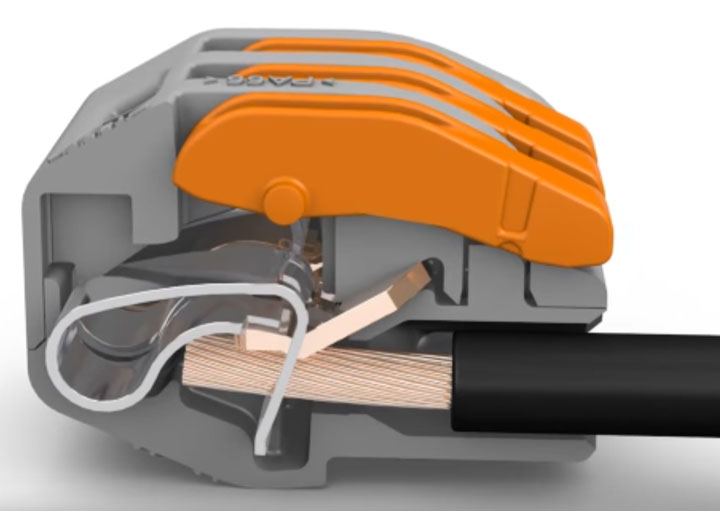

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

• плоская и крестообразная отвёртка;
• отвёртка с индикацией наличия напряжения;
• стриппер, чтобы можно было снять изоляцию, или нож;
• пассатижи;
• изолента либо зажимы.

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

• входной контакт, к нему должна подключаться питающая фаза;
• ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру

Это важное условие для любых работ, связанных с электричеством.
На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов

Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

I = Р/U = 1920Вт./220В = 8,7 А.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

Наиболее доступные и часто применяемые марки кабеля:

ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Как подключить трехклавишный выключатель своими руками

Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:

• подключение кабеля к трехклавишнику;
• соединение проводов в коробке;
• проверка правильности подсоединения и устранение ошибок.

Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.

Схема подключения тройного выключателя

В коробе находятся несколько проводников. Каждый выполняет свою функцию:

1. Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
2. Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
3. Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
4. При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.

Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.

Полезное видео по теме:

Подключение проводов к выключателю

Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:

1. Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
2. Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
3. Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.

Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.

Соединения проводов в распредкоробке

В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.

Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.

Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.

Нельзя забывать, что ноль не направлен на переключатель. Он поступает напрямую в светильники. Посредством контакта прибора с тремя клавишами разрывается 1 фаза.

Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.

Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.

Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.

Рекомендуем посмотреть видео по теме:

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
