Технология изготовления свайно-ростверкового фундамента своими руками: пошаговая инструкция + схема монтажа

Опоры из дерева и их применение при строительстве фундаментной конструкции

Существует два типа фундамента из деревянных свай:

• висячие сваи;
• использование свай-стоек.

Фундамент устанавливают таким образом, чтобы дом был немного приподнят над землёй. У висячих свай должна быть большая длина. Их используют при наличии слабых почв на всей доступной глубине.

Сваи-стойки делают такой длины, чтобы они доставали до прочного грунта. Таким образом обеспечивается прочная опора для деревянного дома.

Для увеличения прочности под столбы устанавливает бетонное основание, подушку из песка и гравия. Для этой цели могут использоваться опоры из брёвен или деревянных пластин. Верхние части должны располагаться над землёй. Они должны быть расположены на одном уровне.

Возведение своими руками

Соорудить свайный фундамент вовсе не проблема

Важно лишь знать технологию и иметь необходимый инструмент

Проектирование и расчет

следует рассчитать:

• диаметр и размер свай,
• а также максимальную нагрузку,
• глубину заложения,
• расстояние между сваями.

Наличие чертежа существенно облегчит работу, предотвратит ошибки. Когда самому выполнить проект трудно, его следует заказать в специализирующейся по такому вопросу фирме.

Как рассчитать свайный фундамент, расскажет эта статья, о проектировании основания — эта. Методики и варианты расчета СФ представлены здесь, о глубине заложения основания читайте тут.

Подготовка поля

При изготовлении набивных свай необходимо выполнить земляные работы, в том числе, бурение скважин, установить внутрь арматуру, а затем залить яму бетоном. Процедуру бурения удобно выполнять ручным инструментом. В зимнее время стоит отдать предпочтение лидерному бурению. Подробнее о лидерном бурении читайте тут.

Опалубка

Когда скважины готовы, из рубероида скручивают трубы, диаметр которых позволит опустить их в скважину. Длина такой опалубки должна на 30 см превышать глубину ямы. Аккуратно заводят такую трубу внутрь скважины. Более подробно расскажет эта публикация.

Армирование

Чтобы усилить прочность столбов, изготавливают арматурный каркас. Достаточно соединить 3 прутка, закрепив между ними через каждые 0,5 м поперечины.

Еще больше информации — здесь.

Гидроизоляция

Закончив формирование опалубки ростверка, под опоры укладывают гидроизоляционный материал, сверху закрепляя каркас из арматуры. Подробнее можно узнать тут.

Утепление

Наиболее распространенными утеплителями являются минеральная вата, пеноплекс либо пенопласт. Утепленное пространство ниже ростверка засыпают керамзитом, предотвращая сквозняк в подполье. Об утеплении СФ можно узнать из этой публикации.

Забирка

Кроме обеспечения комфортного микроклимата внутри здания, забирка обеспечивает внешнюю привлекательность всего сооружения. Для ее устройства применяют различные материалы. О забирке свайного фундамента читайте здесь.

Обшивка

Придать аккуратный внешний вид фасаду позволяет обшивка забирки. Поскольку на сваях возводят разные постройки, закрывают пространство наиболее простыми способами. Об отделке СФ читайте в этой статье.

Дренаж вокруг

Для отвода влаги от свайной конструкции требуется изготовить дренажную систему. Есть несколько ее типов:

1. Пристенный. Конструкция делают при глинистых либо слоистых почвах. Она защищает подполье от подтоплений.
2. Кольцевой. Рекомендована такая система для песчаного грунта.
3. Поверхностный. Это небольшие траншеи около здания, по которым вода стекает в водоприемный резервуар.
4. Вертикальный. Благодаря такой конструкции удается снизить уровень почвенных вод. Состоит система из водосборных ям, насосов, а также ветки отвода воды.

Канализация

Сооружение канализации в доме на сваях требует утепления труб, чтобы предотвратить замерзания в них сточной жидкости.

Для этого рекомендованы такие методики:

• применение теплоизоляции;
• утепление цоколя;
• использование чехлов-утеплителей.

Отводную трубу, которая соединяет септик с внутренней канализацией, прокладывают в вырытой траншее. О том, как сделать свайный фундамент своими руками, можно узнать тут.

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Классификация

От вида ростверка, уложенного на свайный или столбчатый фундамент, зависит долговечность, эргономичность и эстетичность сооружения. Поэтому к его выбору необходимо отнестись край не серьезно.

Классифицируется ростверк по:

• месту расположения;
• конструкции;
• материалу.

Виды объекта по месту расположения

По месту расположения существует три вида ростверка.

1.Высокий тип фундамента. Он отличается целесообразностью, так как располагается в 15–25 см., а то и выше от поверхности земли. За счёт этого создаётся дополнительная вентиляция пола, что исключает сырость и появление плесени.

Также эта конструкция позволяет попасть под сооружение, чтобы проверить целостность основания жилища и при необходимости без проблем его отремонтировать. К тому же пустота под полом является дополнительной зоной для хранения, например, садового инвентаря или для просушки урожая.

Есть и недостаток: в доме с высоким ростверком нельзя сделать подвальное помещение, поэтому погреб нужно сооружать отдельно.

2.Низкий тип ростверка. Объекты этого типа сооружаются в уровень с поверхностью земли. Из-под опалубки вынимается 20 см грунта, чтобы плита или балки находились над воздушной «подушкой», но при этом не касались почвы.

Благодаря такой конструкции отсутствует пространство под жилищем, которое не «ворует» тепло, что позволяет значительно сэкономить на теплоизоляционном материале. Правда, придётся немножко потратиться, чтобы изолировать «подушку», иначе ростверк будет лежать на грунте, что приведёт к осыпанию земли в открытое пространство.

3.Заглубленный тип основания. Этот вариант пользуется большой популярностью, так как помещение получается очень тёплым, комфортным, надёжным, долговечным, безопасным. Выполняется он следующим образом: копается траншея, монтируются сваи или столбы, делается опалубка и заливается бетон. Этот тип базиса превосходен даже для домов в несколько этажей.

Оптимальным является объект, устроенный на уровне земли, поскольку он равномерно распределяет нагрузку на несущую плоскость.

Виды сооружения по конструкции

Конструктивно существует три вида фундамента, но мы рассмотрим два.

1. Монолитный вид. Он представляет собой цельную плиту или замкнутую балку. Монолитный ростверк чаще всего используется при малоэтажном строительстве.
2. Сборный вид. Он представляет собой «конструктор», состоящий из деталей, оборудованных крепежной системой. Применяется он в основном для строительства промышленных зданий и многоэтажных сооружений. Для частного домостроения сборная категория не подходит, так как её изготовление очень трудоёмкое и затратное.

Безупречный вариант для частного строительства – это монолитный вариант, например, из швеллера или армированного бетона. О нём и речь далее.

Разновидности основания по материалу

По материалу существует четыре вида.

1. Деревянный. Он безупречен для древесных домов и срубов. Отличается надёжностью, прочностью, экологичностью, безопасностью. Но в то же время требуется обработка противопожарными, гидроизоляционными и антисептическими составами.
2. Железобетонный. Он изготавливается из стальной арматуры и бетона, которые, сочетаясь, обеспечивают долговечность, износостойкость, прочность и надёжность всему объекту.
3. Металлический. Он прочен и надёжен. Ростверк безупречен для фундамента на винтовых сваях. А вот для базиса на буронабивных опорах – это не самый лучший вариант. Кроме того, ростверк из металла требует наличия грузоподъёмной техники (попробуйте разложить и точно выставить двутавровые балки).
4. Бетонный. Специалисты крайне негативно к нему относятся, так как устройство работает на изгиб (вот Вам статья), а его возникновение приводит к растрескиванию бетона. Ростверк применяется исключительно для небольших зданий при наличии множества опор.

Оптимальный вариант – железобетонные виды или сварные металлические (для каркасных домов).

Ремонт и реконструкция

Восстановление свайного фундамента — недорогое, однако эффективное решение. Его применяют при необходимости реконструкции старого основания.

Усиление сваями

Обычно сваями ремонтируют старый фундамент, создавая разгрузку несущих опор. Для усиления сваями старого фундамента применяют такие схемы:

1. Используют буронабивной либо буроинъекционный способ.
2. Вплотную с основанием вдавливают новые сваи.
3. Добавляют винтовые опоры.

Об усилении свайного фундамента читайте здесь, буроинъекционными сваями — тут.

Демонтаж

Чтобы выполнить разборку негодного фундамента, используют тяжелую спецтехнику. Необходимы алмазные резаки, гидроножницы, иные варианты гидравлического оборудования. Подробнее читайте в этой статье.

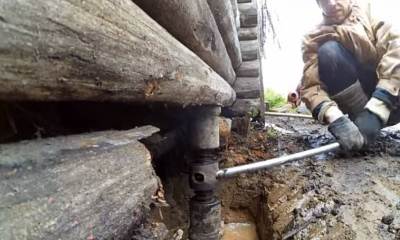

Поднятие дома

используют такую технологию:

• специальными домкратами поднимают на требуемую высоту дом;
• под стены подкладывают блоки из металла либо деревянные пни;
• вворачивают сваи, приваривают к ним швеллеры;
• опускают строение на новый фундамент.

О том, как поднять дом на сваи, расскажет эта публикация.

Замена фундаментного основания

Чтобы продлить срок эксплуатации фундамента, его заменяют винтовыми сваями. При скрупулезном соблюдении технологии здание не сможет дальше разрушаться. Для полной замены фундамента деревянного строения, под стены заводят швеллер. Домкратами поднимают дом, монтируют винтовые сваи и опускают здание на них.

Что представляет собой фундамент из свай?

Планируя построить дом на сваях, изучите конструкцию свайных оснований и выберите требуемый вариант. Многие знают, что в качестве опорных элементов свайного фундамента используют буронабивные опоры, железобетонные колонны, а также винтовые сваи. Что такое основание свайного типа и, как сделать свайно-винтовой фундамент, нам предстоит разобраться.

Различные фундаменты используют для возведения зданий

Итак, познакомимся со свайным основанием. Оно представляет собой сборную конструкцию, состоящую из следующих элементов:

• опор, погруженных в грунт до большой глубины, соответствующей уровню промерзания почвы. Наряду с буронабивными, винтовыми и железобетонными сваями используются также другие варианты. Например, трубы из асбоцемента, в которые залит бетонный раствор. Оголовки свай срезают в одной плоскости, обеспечивая горизонтальность;
• ростверка, выполненного из металлопроката или железобетона. Благодаря ростверковому усилению повышается способность опор сопротивляться деформациям грунта. Ростверком объединяют сваи под ленточный фундамент. Фиксируя ростверком количество необходимых свай, повышают нагрузочную способность фундамента.

Свайный фундамент применяется исключительно на проблемных грунтах, а также в условиях наклонного рельефа. Конструкция свайного основания обеспечивает пропорциональное распределение нагрузок от массы строения на почву. Для обустройства основы нет необходимости выполнять трудоемкие земляные мероприятия по подготовке приямка или котлована.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

Разметка свайного поля

Разгрузка сваебойной машины

Разгрузка

Транспортировка столбов

Забивка

Сваи забиваются специальной машиной

Все сваи должны быть на одном уровне

Установка пластин под обвязку

Готово!

Утепляем фундамент на винтовых сваях

Чтобы пол в доме был теплый, его необходимо утеплить еще на стадии работы с фундаментом. Для этого после завершения всех, согласно технологии возведения фундамента, работ, следует утеплить сам фундамент сверху. Армируйте фундамент при помощи деревянных досок по периметру основания. Теперь можно перейти к работам по утепления фундамента и, соответственно, пола.

Для утепления фундамента на винтовых сваях следует выполнить действия, согласно технологической карте утепления винтового фундамента.

1. В первую очередь нужно сделать патрубок. Для этого на подготовленное из деревянных досок ложе выкладываем слой утеплителя и заколачиваем его еще одним слоем досок. Как вариант, подготовленное ложе заливаем слоем бетона толщиной не менее 5 см. Для этого подготавливаем опалубку и заливаем в нее раствор.

2. Если утепление производилось путем наложения изолирующего слоя из утеплителя и слоя досок, можно начинать возведение дома. Если подготовленное ложе заливалось бетоном, через 28 дней можно начинать утеплительные работы. Положите на слой бетона изоляционный материал (можно использовать пенопласт или минеральную вату) и прибейте его досками. Доски должны образовать ровную поверхность.

3. Возводим каркасный дом своими руками.

4. После того, как сам дом возведен, можно начинать работы по внешнему утеплению (укреплению) фундамента. Для этого весь периметр фундамента нужно обнести изоляционным материалом. Лучше использовать пенопласт. Пропитайте его специальной грунтовкой для придания прочности и повышения гидроизоляции. Если вы используете минеральную вату, нужно дополнительно закрепить ее сплошной деревянной конструкцией.

5. После того, как теплоизоляция осуществлена, нужно подготовить поверхность для усиления фундамента камнем. Камень – материал тяжелый, поэтому следует тщательно подготовить поверхность.

6. Облицовываем поверхность фундамента камнем.

После того, как все работы по облицовке завершены, фундамент можно считать готовым. Дайте фундаменту еще несколько суток, чтобы устояться и приобрести прочность. Затем можно начинать работать над дополнительными конструктивными элементами. Например, погребом.

Изначально план погреба должен быть заложен в проекте здания. С учетом его конструкции, на начальном этапе выполняются работы по подготовке котлована и его обработке по технологической инструкции об обустройстве теплого погреба. Заранее выбирается место выхода на поверхность и в этом случае утепление подразумевает слой бетона, а также в проекте учитывается несущая конструкция для подвального помещения. Чаще всего это обычные рельсы. Делать погреб, если он не учтен в проекте изначально, нельзя, иначе вы рискуете остаться без домика.

Существуют и альтернативные методы выполнения работ по монтажу винтовых свай своими руками. Однако вышеприведенный способ отличается относительной простотой и эффективностью, что позволяет монтировать винтовые сваи своими руками с минимальной поддержкой специалистов.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Расчет свайно-винтового фундамента

При расчете свайно-винтового фундамента обращают внимание не только на количество и расположение свай, но и на их параметры

Диаметр опор

В частном строительстве могут использоваться сваи разного диаметра. Все зависит от предполагаемой нагрузки и особенностей конструкции.

Диаметр свай

Для строительства двухэтажных и одноэтажных домов небольшого веса лучше использовать сваи диаметром 108 мм.

Небольшие дачные домики или одноэтажные жилые дома можно строить на опорах диаметром 89 мм.

Длина свай

Высота свай

Чтобы предотвратить проседание дома под собственным весом, необходимо правильно вычислить длину свай. При этом учитывается рельеф участка, глубина залегания грунтовых вод и плотность грунта. Чаще всего длина свай определяется значением 250 см. Если участок расположен на склоне, то эта длина является стартовой. С понижением местности длина сваи увеличивается на 0,5 м.

Расчет количества свай

Чтобы определить количество опор, необходимо определить нагрузку, которая будет оказана на основание.

Расстояние между опорами зависит от материала, который предполагается использовать для строительства дома. Деревянные конструкции могут возводиться на основании с расстоянием между сваями не более 2 метров. Деревянные дома можно строить на фундаменте, опоры которого располагаются не более 3 метров друг от друга.

Выполняя расчет свай для винтового фундамента, учитываются следующие параметры:

• Общая масса строения и его площадь.
• Полезная нагрузка от мебели и жильцов.
• Снеговая нагрузка.

Для примера можно взять одноэтажный дом размером 7*8 метров.

1. В среднем вес одноэтажной конструкции с учетом крыши и облицовки составляет 28500 кг.
2. Среднее значение полезной нагрузки от жильцов и мебели составляет 150 кг/м2. Следовательно, общая нагрузка составит: 7*8*150=8400 кг.
3. Снеговая нагрузка для средней полосы России составляет около 180 кг/м2. С учетом параметров дома определяется нагрузка от снежного покрова на фундамент: 7*8*180=10080 кг.
4. При сложении полученных результатов получается общая нагрузка на фундамент: 28500+8400+10080=46980 кг.
5. Для получения более точных результатов полученное значение нужно умножить на коэффициент надежности: 46980*1,1=51678 кг.
6. Стандартная свая выдерживает нагрузку 2000 кг, поэтому не сложно определить количество свай для дома с указанными параметрами: 51678:2000=25,839.

Следовательно, для монтажа винтового фундамента под дом размером 7*8 метров потребуется 26 опор.

Расчет винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Советы

При бетонировании недопустимо падение раствора в опалубку с высоты более 0,5-1 м. Недопустимо перемещение бетона внутри опалубки с помощью лопат – необходимо переставлять миксер. В противном случае бетон потеряет свои свойства, и есть риск смещения арматурной армирующей решетки.

Заливать опалубку следует за один прием. Максимальный перерыв в работе не должен составлять более 2 часов – только так можно гарантировать монолитность и целостность фундамента.

В летнее время для защиты от обезвоживания фундамент закрывают опилками, мешковиной, которую первую неделю периодически увлажняют. В зимнее время необходим обогрев ленты, для чего по всей ее длине укладывают греющий кабель. Его оставляют до тех пор, пока фундамент не наберет окончательную прочность.

При введении винтовых свай своими руками важно следить за их вертикальным положением. Обычно двое работников вращают ломами или рычагами, вкручивая основание, а еще один следит за точностью положения элемента

Облегчить эту работу позволяет предварительное бурение скважины, диаметр которой должен быть меньше опоры, а глубина – 0,5 м. Подобная технология обеспечит строго вертикальное положение сваи.

Наконец, домашние мастера приспособили бытовые электроинструменты для вкручивания свай. Для этого потребуется дрель мощностью 1,5-2 кВт, которая скрепляется со сваей посредством специального гайковерт-редуктора, характеризующимся передаточным числом 1/60. После запуска дрель вращает сваю, а работнику остается контролировать вертикаль.

Перед покупкой свай следует убедиться в наличии и надежности антикоррозийного слоя. Сделать это можно, изучив прилагающуюся к изделиям документацию. Также рекомендуется попытаться процарапать поверхность свай ребром монеты или ключами – в идеале сделать это не удастся.

Установку свай можно вести и при отрицательных температурах. Но это возможно только лишь при условии промерзания грунта не более 1 м. При промерзании на большую глубину должно быть использовано специальное оборудование.

О том, как возвести ленточный фундамент своими руками, вы можете узнать из следующего видео.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.
