При устройстве фундамента дома нужно учесть многие нюансы.

От температуры при проведении работ зависит скорость процесса застывания бетона. В жаркую погоду залитый фундамент прикрывают полиэтиленовой пленкой, чтобы сохранить влагу и верх заливки не пересыхал.

Оптимальным уровнем температуры при заливке бетона считается около +20°C, крепость массы 50% при этом достигается на третьи сутки. Далее, можно снять опалубку и выполнять дальнейшие работы. При температуре около +10°C этот срок составляет 10–14 суток. Температура +5°C требует утепления опалубки или подогрева бетона, естественным путем бетон при таком уровне тепла не застывает

До окончательного застывания бетона должно пройти около 28–30 суток.
Важно при установке монолитного ленточного фундамента учесть место прохождения коммуникаций. Для этого через опалубку укладывают пластиковые трубы соответствующего размера.

О том, как сделать монолитный ленточный фундамент, смотрите в следующем видео.

Тонкости возведения

Когда есть возможность монтировать опорные сваи ниже уровня промерзания грунта, ленточный фундамент мелкого заглубления строят в паре с опорными столбами.

Такой вариант используют в отношении сырых и заболоченных участков, на суглинках, с близко залегающими грунтовыми водами. Это позволяет экономить на опорной конструкции без ущерба её надёжности.

В качестве столбов используют:

• трубы из стали, защищенные бетонным слоем;
• железобетонные опоры;
• асбестоцементные трубы, залитые внутри бетоном.

Необходимо продумать обустройство качественной дренажной системы. В противном случае затраты на обустройство основания не оправдают себя и конструкция со временем будет разрушаться.

Минусы монолитной плиты как фундамента для дома

Высокая стоимость

  Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.

на монтаж плитного фундамента расходуется в несколько раз больше арматуры

 Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.

монтаж плиты требует использование спецтехники

Трудности замены коммуникаций

 В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.

разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее

Не подходит для холмистой местности

  С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»

на местности с большими перепадами высот больше подойдет другой вид фундамента

 Необходимо утеплять

  Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье ” Точка росы в строительстве“. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.

плитный фундамент необходимо утеплять как внутри так и над грунтом

Слабая прочность на изгиб

  Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле

В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту

В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.

может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки

Как рассчитать железобетонную плиту самостоятельно?

Как рассчитать железобетонную плиту самостоятельно?

Для расчёта монолитной плиты фундамента надо знать:

• Уровень расположения грунтовых вод;
• Параметры грунта, на котором будет размещён фундамент;
• Величину промерзания грунта;
• Полный вес здания, он включает в себя вес коробки, кровли, установленной в нём мебели, бытовых приборов и жильцов;
• Размер снеговой и ветровой нагрузки;
• Вес самой плиты.

В результате подсчётов заданных параметров можно определить, какое давление будет оказывать вся конструкция на грунт. Затем необходимо обратиться к СНиП 2.02.01–83 и определить максимальное давление на грунт в месте строения. Рассмотрим пример:

• Вес здания составляет 19 тонн;
• Вес кровли 3 тонны;
• Вес фундаментной плиты составляет 20 тонн.

Возможная снеговая и ветровая нагрузка добавит сверху 7,5 тонны, итого суммарная нагрузка составляет 49,5 тонны.

При размере здания 6х6 метра, площадь поверхности фундамента составит 36 квадратных метров или 360 000 квадратных сантиметров. Нагрузка на грунт составит разность между весом конструкции и площадью фундамента в результате получаем 0,13 кг на кв. сантиметр. Такая нагрузка допустима для любого грунта.

При расчёте толщины монолита надо в обязательном порядке учесть следующие параметры:

• Расстояние между слоями арматурной сетки;
• Высота бетонного слоя на и под крайними слоями арматурной сетки;
• Размеры арматуры.

Практика показывает, что традиционная толщина плиты составляет 200–300 миллиметров. Если учесть, что под ним должна находиться уплотнённая песчаная подушка высотой до 300 мм суммарная то толщина состав 600 мм. Необходимо понимать, что этот параметр меняется в зависимости от типа грунта, веса здания.

Объём бетона равен произведению периметра фундамента на его высоту, точно так же считается и необходимый объём песка или щебня. На основании проведённых расчётов будет известно и необходимое количество гидроизоляции, арматуры и пр.

Глубина заложения

Если используется заглубленный тип монолитной ленты, то глубина погружения определяется уровнем промерзания почвы в зимнее время. Это табличная величина, у разных регионов она имеет свои значения. Они имеются в таблицах СНиП.

ОБРАТИТЕ ВНИМАНИЕ!
Для регионов с вечной мерзлотой существует свой СНиП, по которому производится строительство.

При возведении мелкозаглубленного ленточного фундамента обычно используется глубина 69-75 см. Это оптимальный вариант, но, если необходим более детальный расчет, следует обратиться в специализированную организации.

Считать фундамент самостоятельно не рекомендуется, поскольку без опыта легко наделать ошибок, последствия которых могут стать катастрофическими. Как вариант, можно использовать онлайн-калькулятор, но полученный результат следует несколько раз перепроверить на других ресурсах.

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

• Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
• С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
• Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.

Достоинства и недостатки

Наиболее часто монолитные фундаменты используют при постройках частных жилых домов или хозяйственных сооружений. При сооружении подвального помещения в доме также безоговорочным вариантом фундамента будет монолитный. Чтобы лучше понимать, что он собой представляет, стоит рассмотреть фото монолитного фундамента в разрезе.

Среди его достоинств можно выделить следующие:

• способность выдерживать повышенные нагрузки благодаря своей прочности;
• сейсмоустойчивость, так как фундамент можно обустраивать в любом месте;
• устойчивость к различным климатическим условиям, состояниям почвы при понижении или повышении температур;
• возможность устройства даже на проблемных грунтах (пучины, пески) и близким расположением грунтовых вод, в том числе на болтах или торфяниках;
• не требует отдельной заливки пола, предотвращает проникновение подземных вод и промерзлость, при этом в устройстве лаг нет необходимости;
• отсутствие трещин на фундаменте;
• простой процесс возведения фундамента без задействования специальной механизации;
• способность выдержать даже два этажа.

Что представляет собой монолитная фундаментная плита

Если отойти немного от официального строительного определения, то монолитный фундамент для дома представляет собой обычную плиту из железобетона. Укладывается она на специально подготовленную песчано-гравийную подушку. Высота подобного основания может колебаться в пределах 20 – 40 см. Такой разбег полностью зависит от проекта будущего дома и типа плитного фундамента, который может быть:

Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование

Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
Мелкозаглубленный

С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.

Из выше описанного, можно сделать вывод, что, плитный фундамент – это универсальное решение для любого строительного проекта. Но, это далеко не так. Существуют показания или противопоказания к применению подобного типа основания. Осталось только выяснить, при каких обстоятельствах можно, а при каких ни в коем случае нельзя запалубливать монолитную плиту под дом.

Плитный фундамент: плюсы и минусы

Фундаментные плиты нередко становятся единственным возможным вариантом фундамента при строительстве здания.

Итак, достоинства:

• Подойдет для случаев, когда возведение ленточного монолитного фундамента для дома не возможно из-за опасности морозного вспучивания почвы, горизонтальных подвижек грунта и проч. Однако будет ошибкой считать, что фундамент плита является абсолютной панацеей для любого сложного грунта. Нужно иметь в виду, что на переувлажненном заболоченном грунте в местности с суровыми климатическими характеристиками ситуацию может спасти лишь свайный фундамент. В таких условиях фундаментная плита будет получать нестабильные неравномерные нагрузки, что может привести к ее деформированию.
• Несомненный плюс в том, что монолитный фундамент из плит достаточно прочен и способен выдерживать приличную нагрузку.
• Монолитная плита выдерживает значительный вес, а это значит что на таком фундаменте возможно возведение многоуровневых тяжелых зданий.

Интересно! Основой знаменитого столичного ЦУМа является именно  плитный фундамент.

Закладывая монолитный фундамент-плиту, можно одновременно утеплить пол первого этажа. Вы можете сделать это, совместив в заливкой термоизоляционные мероприятия. Также можно сразу смонтировать контур водного нагрева пола.

Разумеется, фундамент «монолитная плита» имеет не только плюсы, но и минусы:

• Монолитная плита может стать основой фундамента лишь на ровном грунте.
• Плитный монолитный фундамент полностью исключает возможность обустройства под ним погреба или подвала.
• Плита фундамента усложняет прокладку коммуникаций. В идеале все инженерные коммуникации должны быть спроектированы и подведены к дому заранее.

Плюсы монолитной плиты

• Армированная монолитная плита Возведение на практически любых основаниях – фундаментную плиту можно использовать под строительство зданий на грунтах любой плотности, пучинистых, водонасыщенных, промерзающих на значительную глубину.

• Универсальное назначение – одновременно опора может являться не только фундаментным основанием, но и полом подвала или помещений первого этажа.
• Долговечность – железобетонная фундаментная конструкция может служить до 150 лет, в то время как само здание к этому моменту значительно обветшает.
• Плита при возможных перемещениях во время пучения грунта дает равномерную осадку. В этом случае само здание не получает никаких повреждений, на стенах не появляются перекосы и трещины.
• Высокая несущая способность – монолитные опоры обычно возводят под жилые дома небольшой этажности, но плитный фундамент способен выдержать многоэтажные постройки.
• Сокращение земляных работ – при устройстве монолитной плиты потребуется выполнение небольшого объема земляных работ.
• Возможность заливки плиты своими руками – технология возведения монолитной конструкции не отличается сложностью, поэтому в целях экономии вполне реально возвести монолитную опору своими руками, благо для этой работы не требуется тяжелая строительная техника. Посмотрите видео, как залить плиту фундамента своими руками.

• Устройство плиты на сваях позволяет возводить дома на участках с неспокойным рельефом (склоны, холмистый рельеф).
• Приоритет для возведения зданий в холодном климате – фундамент незаменим для строительства зданий в мерзлоте, на торфяных грунтах с глубоким промерзанием, на водонаполненных почвах.
• Плитный фундамент прекрасно зарекомендовал себя в сейсмически неустойчивых районах, где случаются частые колебания почвы.

Преимущества монолитной плиты очевидны – плитный фундамент обладает большими несущими способностями и более долговечен, чем ленточный.

Сходства и отличия с другими типами фундаментов

Выбор основания для дома – ответственный шаг, поскольку от этого зависит долговечность постройки и комфорт его обитателей. Поэтому перед принятием решения стоит сравнить преимущества и недостатки различных видов и типов железобетонных фундаментов.

Монолитный фундамент – плита.

К аргументам за обустройство монолитного основания можно отнести:

1. Универсальность. Допускается его возведение практически на любых типах грунтов: болотистых, торфяных, песчаных, почвах, склонных к сезонному пучению, а также на участках с небольшой глубиной залегания подземных вод.
2. Очень высокая несущая способность. Монолитные фундаменты могут выдерживать намного большие нагрузки, чем ленточные или построенные по сборно-монолитной технологии. На таком основании разрешено строительство зданий любой этажности из материалов, обладающих большим удельным весом: кирпича, газосиликата, бетона.
3. Максимальная долговечность по сравнению с железобетонными ленточными или блочными конструкциями вследствие цельности конструкции.
4. Возведение в рекордно краткие сроки благодаря минимальным объемам земляных работ: железобетонная плита обычно закладывается на небольшую глубину.

Также монолитный железобетонный фундамент по сравнению с ленточным или блочным более подвержен сезонным смещениям почвы, обусловленным ее расширением или сужением. Это означает, что в условиях сурового климата и резких перепадов температур монолит может начать разрушаться намного быстрее.

Разновидности конструкций монолитного фундамента

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент – это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

• песчаная подушка;
• слой из геотекстиля;
• слой щебня;
• слой бетона так называемый подготовительный;
• слой гидроизоляции;
• монолитная плита.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Требования к монолитному фундаменту

Монолитный фундамент в соответствии с ГОСТ должен обладать следующими свойствами:

• Прочность. Чтобы фундамент был устойчивым и выдерживал все нагрузки, следует правильно рассчитывать глубину заложения фундамента, его несущую способность, размеры конструкции основания и его давление на грунт.
• Долговечность. Для обеспечения долговечности оснований сооружений необходимо выбирать морозостойкие и водостойкие строительные материалы, а также осуществлять надежную гидроизоляцию фундаментов.
• Экономичность. Достигается благодаря правильному расчету необходимого фундамента, то есть отсутствием перерасхода материалов.

Армирование

Специфика бетона состоит в неспособности выдерживать растягивающие нагрузки. Это значительно снижает сопротивляемость ленты на изгиб. Для исправления ситуации используется арматурный каркас, принимающий нагрузки на себя и предохраняющий основание от образования трещин.

Армпояс состоит из горизонтальных (рабочих) стержней, выполняющих основную задачу, и вертикальных элементов, нужных на этапе сборки и заливки. Они лишь поддерживают рабочие стержни в нужном положении, после затвердения бетона свои функции завершают.

Рабочие стержни выбираются исходя из ширины ленты, приблизительное соотношение параметров обычно следующее:

• Лента 30 см — арматура 12 мм.
• Лента 40 см — арматура 14 мм.
• Лента 50 см — арматура 16 мм.

Эти пропорции средние, в некоторых случаях требуется более точный расчет, который выполняется либо специалистами, либо с помощью онлайн-калькуляторов.

Соединение элементов армпояса производится методом вязки отожженной стальной проволокой. Выполняется обычная скрутка, для которой используется специальный крючок.

Кусок проволоки, сложенный пополам, заводится диагонально под соединение, концы поднимаются вверх, петля захватывается крючком и через свободный конец производится 4-6 оборотов.

Прутки прочно соединяются между собой. Вязка выгодна тем, что никакого оборудования или электропитания не требуется, навык приобретается очень быстро, а качество соединения достаточно высокое.

Монолитный фундамент: что это такое, его особенности, виды и тонкости изготовления

Рубрики :Статьи

Фундамент – это основание дома. Именно на него возлагается вся ответственность за длительный срок эксплуатации строения и на него ложится вся нагрузка от дома. Он просто обязан справляться со всеми силовыми воздействиями, а чтобы он мог это делать в полной мере, он должен быть монолитным. Что такое монолит? Ответ на этот вопрос заложен в самом понятии «монолитный фундамент» – моно, то есть один, в том смысле, что залит за один раз. В результате такого подхода к делу получается цельное основание дома, не имеющее ни одного элемента ненадежности, который мог бы дать трещину. О таком фундаменте и пойдет разговор в данной статье, в которой мы разберемся с его разновидностями и особенностями самостоятельного изготовления.

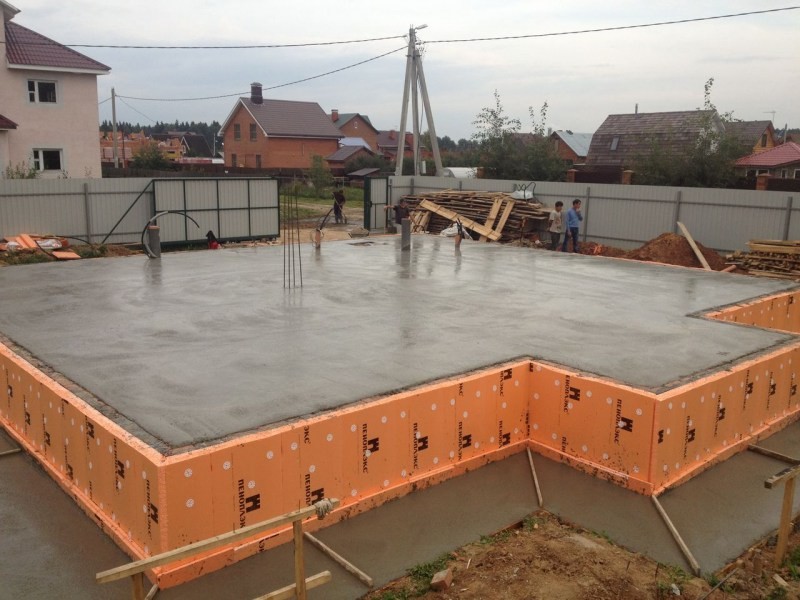

Монолитный фундамент своими руками фото

Достоинства и недостатки монолитного фундамента

Главные преимущества монолитного фундамента:

• Высокая скорость строительства.
• Возможность обустройства зданий и сооружений любой конфигурации и размеров.
• Отсутствие стыков и швов на поверхности фундамента.
• Фундамент под дом в виде монолитных плит хорошо защищает строение от проникновения в него влаги. Именно плитные фундаменты рекомендуется применять на заболоченных почвах.

Но у монолитного фундамента также есть свой недочеты:

• Весь бетон должен быть залит за один раз, то есть необходимо заказывать сразу несколько миксеров. Лучше заказать бетона больше, а это требует лишних финансовых затрат.
• Необходимо арендовать и заказывать специальную дорогостоящую строительную технику.
• Если в здании есть подвал, то использовать монолитный фундамент не получится.
• У бетона и арматуры высокая теплопроводность, из-за чего они сами по себе не способны сохранять тепло. Дополнительно придется применять теплоизоляционные материалы, которые укладываются по всей поверхности основания.

Онлайн калькулятор расчета монолитного фундамента

За прочность конструкции отвечает правильный расчет монолитного фундамента, который выполняется на этапе проектирования. Для стандартного, типового проекта все замеры и подсчеты уже выполнены. Вам остается лишь воспользоваться приведенными цифрами. Если Вы планируете возводить другое строение или появляются новые данные по состоянию почвы, стен, то вносятся изменения в готовые расчеты.

Основные компоненты

Какие параметры вносят при измерениях для сооружения конструкции:

• На первом месте стоит определение толщины основы. Она учитывает состояние почвы, выдерживаемые нагрузки, предполагаемый вес здания;
• Необходимо провести работы по исследованию грунта. Потребуется документация от специалиста геолога, бюро земресурсов на разрешение строительства. Сверить по таблицам несущую способность грунта на местности. Например, 3 кг на 1 кв. см;
• Оценивается удельный вес плиты. Для дома площадью 10 кв. м. потребуется 60 т бетона толщиной 25 см.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Пример полноценного расчета фундаментной плиты для дома на видео:

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

• для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
• строительство на смешанных грунтах, имеющих разные несущие свойства;
• для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

• Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
• Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

• выровненный и утрамбованный «материковый» грунт;
• разделительная геомембрана (желательна, но не обязательна);
• подушка из песка (или из двух слоев – песка и щебня)
• подбетонок;
• гидроизоляция;
• листовой утеплитель;
•  плита основания.

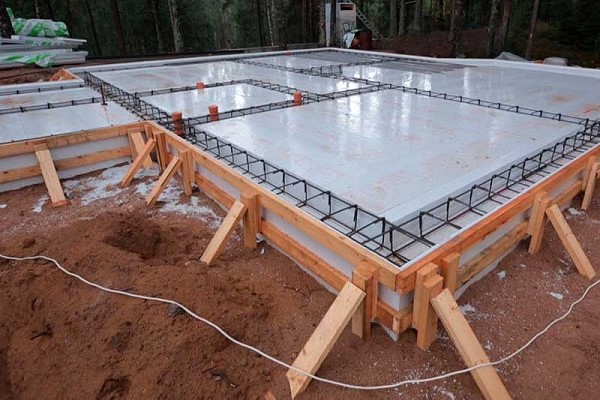

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

• провести нулевой цикл;
• сделать дренаж;
• завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
• грамотно провести гидроизоляцию плиты;
• смонтировать опалубку;
• связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Что учитывают при расчете фундамента

При расчете фундамента «монолитная плита» учитывают совокупную нагрузку, которая включает:

• вес здания, включая отделочные материалы;
• вес самой плиты;
• оборудование инженерных систем;
• коммуникации;
• мебель и бытовую технику;
• давление ветра и снега.

Атмосферные нагрузки носят временный характер, но их учитывают как постоянные. Они определяются как статистические характеристики, приведенные для каждого региона в таблицах нормативных документов. Пренебрегать ими нельзя – в некоторых районах ветровые нагрузки и давление снега имеют большие значения, и в пересчете на квадратный метр основания сопоставимы с удельным весом оборудования, бытовой техники и мебели.

Такой слой снега – это серьезное испытание для любого домаИсточник bgderab.ru

«Самодеятельные» застройщики практикуют более простой метод расчета толщины плиты. Он исходит из положения, что для малоэтажного дома необходим армирующий каркас из двойной сетки. Расстояния от нижней и верхней поверхности плиты до арматуры принимают равным 50 мм, расстояние между поясами – более 70 мм, диаметр прутка лежит в пределах 12-16 мм. И формула расчета сводится к следующей сумме: 2х50+70+4х(12-16)=218-234 мм. А так как толщину округляют в большую сторону кратно 50 мм, то получается, что она равна 250 мм. Окончательно «регулируют» несущие способности фундамента за счет выбора диаметра арматуры и марки бетона.

Но надо еще раз подчеркнуть, что это весьма приблизительный метод, и в каких-то случаях он может не «сработать», поэтому все расчеты должны проводить специалисты.

Порядок расчета фундамента

Для того, чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно. Первое с чем необходимо определиться – это песчаная подушка.

Функция песчаной подушки состоит в том, чтобы оберегать основание от воздействия на него излишней влаги и подземных вод. Кроме того, песок, прессуясь, создает крепкий почвенный слой. По общим строительным нормам под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать:

• Высота может колебаться в размерах от 15 до 60 сантиметров и будет зависеть от глубины промерзания почвы на земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые преобладают в регионе, наличие подземных вод;
• Песок необходимо хорошо утрамбовать, для чего его, после засыпки, необходимо несколько дней поливать водой. Это может компенсировать пару сантиметров при усадке;
• Некоторые специалисты рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки.

Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более 1 метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, при отсутствии грунтовых вод и наличии плотных слоев почвы, можно сделать подушку от 20 до 30 сантиметров. Получив данные размеры, можно произвести расчет количества необходимого материала.

Следующий этап это расчет количества арматуры, которая понадобится для армирования бетона. Общие правила определения количества арматуры на квадратуру описаны в данной статье. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.

Далее производим расчет плиты. Минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Разберем, как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250) на подготовку класса B7,5. Толщину плиты возьмем 25 см.

1. Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
2. Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
3. Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 – 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
4. Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
5. Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
6. Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³;
7. Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²;
8. Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для более тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса, толщину необходимо брать 25-30 см. Для легких сооружений, например, гаражей и беседок, достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой, толщиной 20-30 см — в два слоя (объемное).
