Как правильно производится заливка ленточного фундамента своими руками + технология монтажа

Виды фундамента

При постройке жилого здания можно использовать следующие виды фундамента:

• свайный,
• ленточный,
• монолитный.

Плита Для определенного вида постройки подходит тот или иной вид фундамента. Например, свайный необходим в случае, когда грунт на участке является достаточно слабым, чтобы организовать в нем другие типы основания дома.

Ленточный фундамент хорош тем, что его можно обустраивать в большинстве видов грунта без лишних подготовительных работ.

При наличии «плавающего» грунта – песочного или так называемого плывуна, рекомендуется использовать монолитный, или плитный фундамент.

Для большинства возводящихся загородных домов выбирается ленточный фундамент.

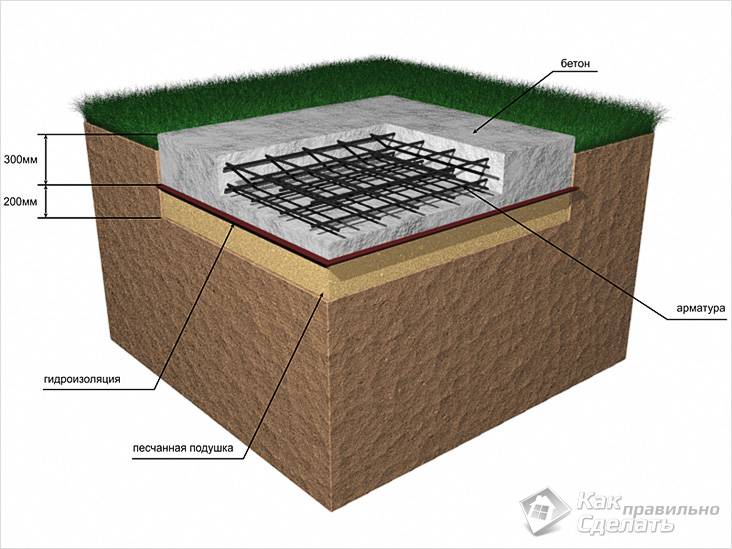

Особенности заливки плитного фундамента

Плитный фундамент чаще всего используют при строительстве кирпичных, каркасных и каменных загородных домов. При этом плита располагается не только под несущими стенами дома, но и под всем строением и требует формирования идеально ровной поверхности.

Для заливки плитного фундамента засыпается песчаная подушка высотой до 30 см, укладываются железобетонные плиты, формируется армирующий каркас и выполняется бетонная стяжка.

Он является самым дорогостоящим, однако в полной мере обеспечивает прочность и надежность основания в период эксплуатации объекта.

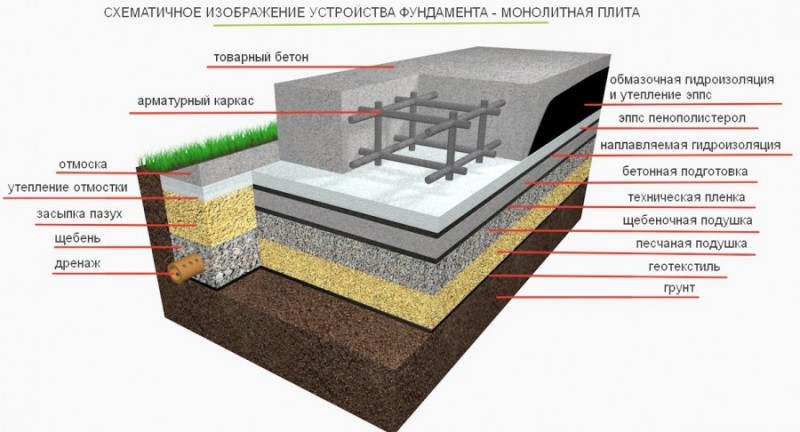

Плитный фундамент имеет достаточно сложную структуруИсточник profundamenti.ru

Сборка опалубки и каркаса

Опалубка ленточного фундамента

Стенки фундамента должны выситься над поверхностью грунта, поэтому необходимо сделать прочную опалубку и ввести ее по обе стороны траншей. Армирующий каркас тоже является важным элементом фундамента, ведь он обеспечивает прочность основания и продлевает срок его эксплуатации.

На этом этапе труды понадобится:

• строительный уровень;
• листы фанеры или прочные доски;
• саморезы;
• полиэтиленовая пленка;
• степлер;
• брусья для распорок;
• арматура сечением 12 мм;
• вязальная проволока.

Шаг 1. Сборка опалубки

Опалубка

Доски сбивают в щиты шириной 35-40 см, без зазоров и щелей. На стыках щиты укрепляют вертикальными брусками, какие располагают с внешней стороны. Для соединения досок можно использовать и гвозди, и саморезы, но демонтировать спокойнее опалубку, скрепленную саморезами.

Изготовление опалубки для ленточного фундамента

Шляпки шурупов должны располагаться на внутренней сторонке щитов, чтобы боковая поверхность фундамента была максимально гладкой. Отдельно нужно вырезать в досках отверстия для труб коммуникации, по-иному придется выбивать их в бетоне. Перед установкой опалубку обивают полиэтиленовой пленкой, чтобы дерево не впитывало воду из раствора.

Шаг 2. Конструкция песчаной подушки

Трамбовка песка под ленточный фундамент

Для снижения нагрузки на фундамент и экономии строительных материалов, дно траншей засыпают слоем песка. Толщина песчаной подушки составляет 15-20 см; ее поверхность непременно выравнивают, трамбуют и проверяют водяным уровнем по всей площади. После этого песок проливают водой для лучшего уплотнения, а после засыпают слоем крупной щебенки или гравия.

Шаг 3. Установка опалубки

Этапы монтажа опалубки

Вытекающий этап – установка опалубки вдоль траншей. Щиты выставляют по самому кромке периметра и соединяют перемычками из бруса, которые удерживают опалубку в вертикальном позе. Нижний край досок должен очень плотно прилегать к земле, чтобы не вытек раствор. С внешней сторонки щиты подпирают распорками из бруса, досок или арматуры, предварительно уверившись, что стенки опалубки строго вертикальны.

Изготовление и установка опалубки для ленточного фундамента

Шаг 4. Сборка арматурного каркаса

Каркас воображает собой объемную решетку с квадратными ячейками 30х40 см. Скреплять арматурные хворостины следует только проволокой, так как сварка провоцирует появление коррозии в узлах соединения. Если фундамент комбинированный, вначале заливают отверстия для опорных столбов и вставляют внутрь 3-4 арматурных хворостины, связанных между собой. Концы прутьев должны выступать над дном траншеи не меньше чем на 30 см.

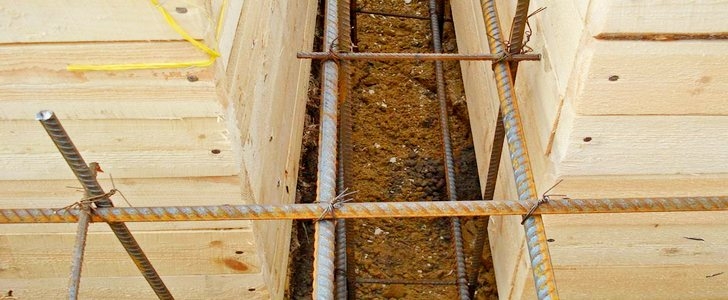

Сборка арматурного каркаса

Если это обыкновенный ленточный фундамент, на дно траншей укладывают по 2 продольных прута на расстоянии 5 см от стенок. Затем к ним прикручивают вертикальные отрезки арматуры сквозь каждые 30 см. Высота вертикальных прутьев равняется глубине траншеи + 25 см. Дальше крепят следующий горизонтальный уровень, и так до верха опалубки.

Сборка арматурного каркаса

Можно связать фрагменты каркаса на земле, а после аккуратно опустить в траншею и соединить между собой. В завершение определяют степень заливки бетона и на этой высоте внутри опалубки натягивают леску или веревку, укрепляя ее гвоздями на торцевой стороне. Леска должна проходить по всему периметру на одном степени, это очень важный момент!

Рекомендации для ленточных оснований

Ленточную основу оптимально формировать горизонтальным или вертикальным методами заполнения.

Прочностные характеристики основания после поэтапной заливки и приобретения необходимой твердости будут обеспечены только при условии правильной ориентации арматуры. Она должна быть расположена строго перпендикулярно к стыковочным плоскостям. Если порционно осуществляется горизонтальное заполнение фундаментного основания, то вертикально расположенная арматура – необходимое условие.

Продольное, горизонтальное, расположение арматуры необходимо при вертикальном методе укладки раствора

Обращайте внимание на соединения арматурного каркаса по углам постройки, в зонах ответвлений, характерных для данного фундамента

Обращайте внимание на особенности, связанные с порционной заливкой ленточного основания. При возведении опалубки выше уровня нулевой отметки фундамента и расположении подземной части в траншее, следует осуществлять стыковку слоев на уровне почвы

До заливки цокольной части дождитесь застывания бетонного массива ниже уровня нулевой отметки. Это предотвратит появление трещин, последующее разрушение основы.

Опалубка

Для заглублённых фундаментов опалубка бывает съёмная из деревянных щитов или несъёмная из досок, пенополистирола. В последних случаях опалубка остаётся после формирования ленты, служит изоляцией и утеплителем.

Щиты для опалубки рекомендуется делать из обрезных досок 40*150 мм. Сшиваются доски брусками 50*50 через 1 метр, крепятся гвоздями или саморезами. Между досками не должно быть щелей. Изготовить достаточное количество щитов необходимо до устройства траншей.

Крепится опалубка с помощью нижних и наклонных раскосов по периметру ленты к брускам. Сверху раскосов обязательно прибиваются бобышки, в качестве кольев рекомендуется использовать крепко забитые в землю бруски. Крепление по верху производится после монтажа арматурного каркаса.

Готовая опалубка под заливку фундамента

Качественно смонтированная опалубка не подведёт во время заливки смеси при формировании ленты. При монтаже проверяйте соответствие геометрическим размерам по осям, диагоналям. Вынесите отметки верха фундамента на опалубку, пробейте в этих местах доски гвоздями насквозь. Это позволит легко ориентироваться по отметкам во время заливки смеси.

Заливка частями

Рекомендуется заливать бетон за один раз – так не возникнет монтажных швов. Но иногда есть возможность проводить заливку только по частям, или это просто гораздо удобнее: например, если для заливки за раз требуется специальная техника, а в несколько приёмов можно обойтись и без неё.

Но в таком случае при заливке фундамента своими руками нужно в точности следовать технологии, иначе он начнёт трескаться. И в любом случае его прочность будет ниже, чем при полной заливке за один раз.

Чтобы потери были как можно менее заметными, нужно точно рассчитывать время. У застывания бетона два этапа: схватывание и затвердевание. Первый начинается сразу после того, как он будет залит в опалубку. В жаркую погоду он продолжается около 3 часов, а в холодную может затянуться вплоть до суток.

Пока продолжается схватывание и раствор остаётся жидким, можно делать следующую заливку, но не сразу после окончания этого этапа. Бетон уже схватился, но всё ещё недостаточно прочный: под весом второго слоя он растрескается, и в эти трещины начнёт проникать вода. В результате разрушение фундамента будет происходить в разы быстрее.

Если время схватывания упущено, вторую заливку можно проводить как минимум через трое суток, когда бетон достаточно затвердеет. Этот способ называют «холодный шов» (соответственно, если следующая заливка происходит раньше, чем раствор схватится, то «горячий шов»). Перед ней затвердевшую поверхность следует высушить и очистить. Каждый слой нужно уплотнять при помощи вибратора.

Выделяют блочную и послойную заливку. Первая подходит для монолитного ленточного фундамента, вторая – в описанном в статье случае, то есть когда используется траншея и опалубка.

Важен и способ деления на зоны. Всего их три:

• Вертикальное деление – фундамент при его применении делится на части металлическими перегородками.
• Горизонтальное – определяется высота нанесения каждого слоя, никаких перегородок не применяется.
• Диагональное – разделение проводится по диагонали. Обычно не используется из-за сложности, но при строительстве больших домов очень эффективно.

Что нужно учесть при строительстве дома на земельном участке с уклоном?

Участок с уклоном потребует более основательного подхода к планированию размещения жилого дома и построек

Очень важно правильно сделать правильные расчеты глубины залегания фундамента, а также распределения нагрузки на него:. Помимо этого эксперты крайне не рекомендуют располагать жилую постройку в нижней части участка и советуют возводить коттедж на самом возвышенном и сухом месте

Этому есть обоснования:

Помимо этого эксперты крайне не рекомендуют располагать жилую постройку в нижней части участка и советуют возводить коттедж на самом возвышенном и сухом месте. Этому есть обоснования:

1. Перепады температур

Ночной холодный воздух всегда спускается по склону вниз, а следовательно дом, возведенный в нижней части участка, будет находится на пути его естественного движения.

В результате образовывается «карман холода». В нем температура на несколько градусов ниже, чем вокруг, что недопустимо для жилого дома.

2. Водные потоки

Нижняя часть склона (низина) может часто подтапливаться и даже заболачиваться, по причине скопления осадков, а это негативно сказывается на строении.

Для коттеджа, построенного на самой высокой точке участка, проблема водоотведения столь велика. В этом случае, используя особенности рельефа, можно организовать естественный сток поверхностных вод.

Особое внимание необходимо уделять гидроизоляции и дренажу. Ведь дождевые и талые воды, стекая по наклонной поверхности, могут подмыть фундамент или даже разрушить его

Направить стоки в сторону от здания, можно при помощи грамотно организованной ливневой и дренажной систем.

3. Движение почв и оползни

Перед тем, как начать строить на участке с уклоном, рекомендуется обязательно провести геодезические изыскания.

Если есть хоть малейший намек на возможную неустойчивость грунта и движение почв, строить на таком склоне, без укрепления, нельзя. При малом уклоне будет достаточно высадить деревья и кустарники, которыми своими корнями удерживают почву. А вот при сильном перепаде высот лучше укрепить грунт геосетками и сваями.

До начала строительства, землю необходимо обезопасить от оползней. Для этого сооружаются временные подпорные стенки, сваи, столбы, вбитые в землю в местах, наиболее подверженных смещению.

4. Подъезд и расположение спецтехники

Организация стройплощадки на таких участках может оказаться проблемой. Ведь понадобится ровная территория для разгрузки стройматериалов. Да и строительной технике на наклонной поверхности работать не очень удобно.

Об этих вопросах стоит позаботиться заблаговременно: подготовить ровное горизонтальное место для выгрузки и временного хранения строительных материалов, организовать подъездные пути.

Бытует мнение, что для проведения строительных работ лучше срезать склон и строить на ровной площадке. Это в корне неверно. Такой способ нарушит природную структуру рельефа, что может привести к изменению естественного водного горизонта, а это чревато оползнями. Да и добиться разрешения администрации на проведение подобных работ крайне трудно.

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Разметка места под будущий фундамент

После этого требуется подготовить необходимый инструмент, который включает в себя:

• Бечевка или леска;
• Колышки из дерева (длина может быть от 110 до 130 см);
• Измерительная рулетка. Предпочтение следует отдать длинным вариантам, до двадцати пяти метров;
• Бытовые ножницы для нарезки бечевки или лески;
• Строительный отвес;
• Слесарный угольник;
• Любое счетное устройство типа калькулятора. Оно будет необходимо для правильного расчета сторон заливаемого фундамента и объема смеси;

Первым делом нужно наметить место, в котором будет располагаться любой угол фасада здания, после чего в требуемую точку забивается имеющийся колышек. От установленной метки отмерить ширину планируемого фасада, после чего на требуемое расстояние вбивается второй колышек.

Используя строительный отвес проверяется возможное отклонение угла фасада, выставляется вертикаль, после чего от нее протягивается бечевка или леска, которая должна быть расположена строго перпендикулярно требуемой линии фасада.

Применяя слесарный угольник намечают оставшиеся углы здания, устанавливая колышки на требуемые места и соединяя последние бечевкой

После всех проведенных процедур важно проверить точность расположения вбитых маячков, для чего при помощи строительной рулетки производится замер диагоналей здания. При имеющемся расхождении нужно подкорректировать вбитые колышки

Таким образом, размечается внешний диаметр строения. Для определения внутреннего периметра, не отходя от линии разметки по разные стороны каждого вбитого колышка, также устанавливают еще по одному, отступая по сорок сантиметров в каждую сторону.

Соединяя бечевкой новые метки на противоположных сторонах, получаем внутреннюю разметку периметра дома.

После этого, сверяясь с намеченным планом дома, аналогичным способом при помощи колышков и бечевки наносят разметку внутренних несущих стен конструкции.

Яму (или канаву) под фундамент необходимо копать строго по имеющейся разметке. С этой целью возможно привлечение техники, такой как экскаватор или трактор, или же допускается воспользоваться обычной лопатой.

При наличии твердой или каменистой почвы глубина канавы может быть до 50 сантиметров, однако, для укрепления прочности фундамента в этом случае придется бурить землю через каждые две метра, включая угла фасада с последующей установкой столбов опоры.

Опорные столбы заглубляются на глубину порядка полутора метров от верхнего уровня траншеи, что позволит обеспечить прочный каркас фундамента и обеспечить надежность всей последующей конструкции.

Расчет фундамента

Фундамент
для дома на склоне играет самую главную роль. От его
надежности, прочности будет зависеть долгий срок службы постройки, ее
целостность. В данном случае недопустимо использовать любой вид основания. Он
может быть:

Горизонтальный – представляет
собой ленточные конструкции или сваи. Проводиться выравнивание поверхности, что
тянет за собой значительные затраты;

• Ступенчатый – является
  каскадной конструкцией, выполненной из железобетона. Обеспечивает высокую
  устойчивость и противодействует сдвигам грунта;
• Винтовые сваи – подвид
  ленточных оснований, когда дом на сваях на склоне укрепляется методом
  вкручивания винтов. Они уплотняют почву, делая надежные опоры. Они уплотняют
  почву, делая надежные опоры.

Фундамент дома – это ответственная конструкция, которая в полной мере обеспечивает надежность и долговечность постройки – в случае с домом на склоне этот момент очень актуален, и к данному этапу строительства следует отнестись ответственно. Скажем прямо – для таких строений подойдет далеко не каждый тип фундамента. Из всего существующего разнообразия используется всего-навсего три разновидности.

1. Горизонтальный фундамент для дома на склоне – как правило, это ленточные или свайные конструкции. Для сооружения такого основания дома придется планировать холм – так сказать, обустраивать ровную площадку, что выльется в довольно круглую сумму. Мало того, для начала понадобится обеспечить подъезд для транспорта и прочей строительной техники – в принципе, это и так придется делать, так как о собственном автомобиле, а вернее о дороге для него, тоже нужно думать. И еще одно – именно этот тип фундамента позволяет строить дома частично заглубленные в почву.

   Фундамент для дома на склоне фото

2. Ступенчатый фундамент – тоже ленточный вариант. По сути, это каскады из железобетонной конструкции, которые обеспечивают максимальную устойчивость строения и отлично противостоят вертикальному давлению, создаваемому почвой. Незначительным преимуществом такого фундамента является то, что для его постройки понадобится изымать меньшее количество почвы – как минимум это снижение затрат на строительство.
3. Фундамент на винтовых сваях – опять-таки, это его ленточная разновидность. Его особенность заключается в самих сваях, которые представляют собой винты особой конструкции – по мере их вкручивания, они уплотняют грунт вокруг себя, создавая тем самым надежную опору для дома. Высокие и тяжелые дома на таком фундаменте не возводят – это идеальный вариант для одноэтажного дома на склоне или, как вариант, для каркасного строения. Недостатком такого строения является отсутствие в нем подвала – на цокольный этаж можно не рассчитывать.

О том, как построить фундамент дома на склоне, смотрите в этом видеоролике.

А вообще изготовить фундамент под дом на склоне – дело довольно  сложное, и оно не зависит от выбранного типа основания. Мало того, что его необходимо правильно рассчитать с учетом местных факторов, так его еще нужно и правильно возвести – в общем, это дело исключительно для профессионалов.

Произвести самостоятельный расчет, пожалуй, не получится. Здесь необходимо учитывать разные особенности грунта и поступающих нагрузок от стен и перекрытий, которые сможет предусмотреть только квалифицированный инженер.

Что учитывают конструктора при расчете дома на склоне:

• Рельеф;
• Особенности грунтов;
• Вес конструкций дома. Стоит знать, что при неравномерном поступлении нагрузок от секционных домов каждый участок основания рассчитывается отдельно. Даже одна стена, параллельная склону, будет по-разному давить на грунт в разных точках.

Исходя из полученных расчетов специалист подберет подходящее решение:

• Какой фундамент выбрать, определит его параметры (глубина, ширина, высота);
• Выберет или скорректирует стеновые конструкции по материалу или размерам.

По результату конструктивных расчетов составляется генплан местности и организация строительных работ.

Бетон под ленточный фундамент: укладка или заливка

Заливка ленточного фундамента, на самом деле, является укладкой жидкой бетонной смеси порционно с последующим ее распределением по арматурному каркасу. В ленту состав закладывается поэтапно, слоями толщиной по 20 см каждый. При этом масса занимает сразу всю длину траншеи. Перед заливкой следующей порции нижнее содержимое хорошо уплотняется, трамбуется. Из пустот удаляется воздух до появления на поверхности цементного «молочка». В этих же целях дополнительно простукивается лента опалубки. Количество закладных слоев зависит от высоты фундаментной ленты. Поверхность готового основания выравнивается мастерком или небольшим правилом. Дополнительно в нескольких местах лента протыкается арматурными прутами, чтобы окончательно вышел воздух. Фундамент оставляется на 2-3 часа для легкой усадки. Затем сверху посыпается тонким слоем опилок – защитой от пересыхания. Еще три недели он дозревает, после чего опалубочная конструкция демонтируется, возобновляются работы по строительству.

Время застывания бетона

Период застывания бетона достаточно продолжителен.

На практике выдержка выполняется поэтапно:

• Первые три дня ведется полив водой 6 раз в сутки (каждые 4 часа).
• Затем 7 дней поливают трижды в сутки.
• После 10 дней выдержки производят демонтаж опалубки.
• Через 28 дней лента готова к дальнейшим работам.

Полив водой позволяет уравновесить нагрузки, возникающие из-за разницы влажности внутри массива ленты и снаружи.

ОБРАТИТЕ ВНИМАНИЕ!
28-дневный срок выдержки не означает, что процесс затвердения бетона завершен. Материал лишь набрал достаточную прочность для продолжения строительства, но затвердение бетона длится еще долго.

Расчет глубины траншеи

После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:

• Тип почвы, его состояние, наличие подземных вод.
• Предполагаемый вес будущей конструкции, осевая нагрузка.
• Тип ленточной заливки (модульная, непрерывная модель).

Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.

Как самому залить фундамент под дом – важные моменты

При выполнении работ обращайте внимание на следующие моменты:

• температуру окружающей среды. При бетонировании в зимнее время следует вводить в бетонную смесь специальные добавки, снижающие температурный порог кристаллизации воды;
• соблюдение защитного слоя между арматурным каркасом и бетонной поверхностью. Капиллярное проникновение влаги к близко расположенной арматуре способно вызвать коррозию решетки;
• марку используемого бетона и соблюдение рецептуры. От указанных факторов зависят прочностные характеристики и эксплуатационные свойства бетонной смеси после застывания;
• непрерывную подачу бетонного раствора. Не допускайте перерывов в процессе бетонирования, способных вызвать неоднородное твердение бетона с последующим расслоением.

Досконально разобравшись, как самому залить фундамент под дом, приступайте к работам по его сооружению. Однако, учитывая повышенную ответственность фундаментных работ, целесообразно обратиться за помощью к профессиональным строителям. Они качественно выполнят все строительные мероприятия и вложатся в поставленные сроки.

Советы

Если вы планируете произвести ремонт старого фундамент под стоящим домом, необходимо определить причину разрушения фундамента. Зачастую неполадки с фундаментом возникают из-за того, что владельцы выбирают метод строительства подешевле. Запомните, зданию необходима надежная опора, чтобы все составляющие конструкции прослужили длительный срок.

Последовательная технология проведения работ:

• По центру каждой трещинки посредством перфоратора пробиваются отверстия (глубина 40 см), в которые устанавливают металлические штыри. Диаметр штырей должен быть таким, чтобы они плотно входили в микроотверстия.
• Посредством молотка штыри загоняются в фундамент, чтобы конец инструмента на 2-3 см оставался снаружи.
• Выполняют опалубку, заливают бетонной смесью высокого качества и оставляют для полного затвердения.
• Выполняют закапывание траншей, максимально утрамбовывая почву возле фундамента.

Промежуточные выводы

Подведем промежуточные итоги. Размышляя, можно ли залить ленточное основание в несколько стадий, ответим утвердительно

Важно контролировать время созревания бетонного раствора и руководствоваться следующими рекомендациями:

• учитывайте температурные условия. Это позволит предотвратить образование трещин, расслоений в бетонном массиве. Выдерживайте интервал до 2 часов летом и не более 6-8 часов зимой. Прочностные характеристики останутся неизменными;
• осуществляйте не ранее чем через трое суток заливку следующего пласта при вынужденной остановке строительных мероприятий;
• защищайте каждый слой бетона при поэтапной доливке. Удаляйте пыль, влагу, используя металлическую щетку;
• прикрывайте полиэтиленовой пленкой основание в промежутках времени между доливками;
• соблюдайте предусмотренные проектом рекомендации по усилению, выполняя порционную заливку.

основание фундамента нужно разделить на необходимое количество отдельных частей, которые друг от друга отделяются перегородками
