Устройство стропильной системы крыши

Односкатная крыша – общее устройство

Из-за внешней простоты односкатные крыши часто недооценивают. Действительно, у неё предельно простая и незатейливая конструкция. Но прямолинейные формы задают скромный, при этом элегантный вид всему зданию. Это позволяет сделать яркие акценты и легко достичь индивидуальности в оформлении фасада.

Однако, зачастую потенциал не используется и наполовину. Ведь такую крышу хорошо запланировать под жилое помещение – вся площадь задействуется максимально эффективно. Получается просторное светлое помещение – вместо глухих фронтонов вполне возможна установка больших панорамных окон. Но на них стропила не положить, для этого нужна более надёжная опора – если не капитальные стены, то хотя бы мощный каркас. Поэтому конструктивные элементы те же, что и у всех крыш: мауэрлат, сами стропила, при этом не исключаются прогоны, лежни, а дополнительную прочность обеспечивают стойки с подкосами. Вся простота заключается в том, что у крыши всего один скат, значит – одна плоскость для разметки, выравнивания – вообще для работы.

Каркас крыш с разными формами

У односкатной крыши очень простая система стропил.

Стропильные системы крыш разных видов могут отличаться:

1. Односкатная кровля. У ее каркаса самое простое устройство. Единственный скат тут наклоняется под углом 14-26°. Когда здание небольшое и пролет между стенами не более 5 м, оптимальный выбор — наслонные стропила.
   Опираются они на внешние стены разной высоты и внутренний простенок, когда он есть. Если длина пролета больше 5 м, необходимо сооружать стропильные фермы.

Варианты стропильной конструкции двускатной кровли.

1. Крыша с двумя скатами. Такая конструкция несложная, под ней размещается чердак либо жилая мансарда. Наклон ее скатов может составлять 14-60°.
   Если пролет между внешними стенами не больше 6 м, используется висячая каркасная система двухскатной кровли. Если пролет больше 6 м и внутри дома есть стены, применяются наслонные стропила.

Особенности системы с четырьмя скатами.

1. Четырехскатная кровля. Наклон ее скатов может составлять 20-60°, пролет — до 12 м. Внутри дома должны быть опоры для кровельного каркаса. Фронтонных стен при такой конструкции нет, это экономит стройматериалы.
   Сооружать четырехскатную крышу сложнее, чем двухскатную. Для нее используются наслонные стропила или фермы.

Схема каркаса мансардной крыши.

1. Мансардная кровля. У ломаной крыши внизу наклон может составлять до 60°, наверху она более пологая. Благодаря этому площадь чердака расширяется и в нем можно обустраивать жилую мансарду.

Пролет между стенами дома тут не должен быть более 10 м. Система стропил может быть наслонной или рамной.

Параметр 4. Крепежные элементы

Крепление элементов конструкции врубками очень неэкономно.

Чтобы стропильная система двускатной кровли была надежной, ее узлы нужно крепить правильно. Перед этим надо учесть силу и направление динамических и статических нагрузок

Важно не забыть и про усушку древесины

Раньше все виды стропильной конструкции скреплялись врубками. Они надежны, однако не экономны. В этом случае надо, чтобы у деревянных элементов было большое сечение, позволяющее делать врубки безопасными.

Современные варианты крепления стропил.

Поэтому сейчас крепления стропильных узлов делаются не врубками, а болтами или нагелями. Популярны и перфорированные накладки из стали-нержавейки. Цена их достаточно высока, зато они удобны и убыстряют строительство.

Накладки фиксируются гвоздями либо зубчатыми пластинками, утопленными в древесину. Они понижают затраты стройматериала на 20%, так как при их использовании нужен брус, доски с меньшим сечением, чем при врубках.

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

• металлические сложно изменить, но этот материал долговечен;
• деревянные просты в использовании и изменении, но требуют дополнительной обработки;
• деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
• железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
• смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

• 1-3 сорта. Без сколов, сучков и трещин.
• Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
• Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
• Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Конструкция двускатной крыши

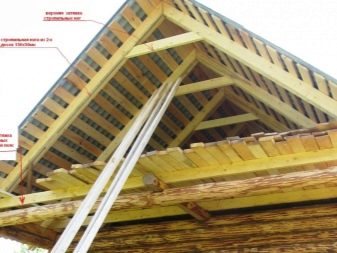

В основе ее находится стропильная система — каркас, который воспринимает усилия от собственного веса, кровельного покрытия, снеговой и ветровой нагрузки. Стропила расположены парами и связаны между собой коньком, прогонами, обрешеткой.

• Мауэрлат — опорный брус или доска, уложенный по периметру сооружения и передающий нагрузку от кровли стенам.
• Стропила (стропильные ноги) — наклонные балки, опирающиеся на мауэрлат и соединенные в коньке. Их устанавливают с шагом 0,8-2 м, который зависит от действующих нагрузок и сечения балок.
• Стойки, ригели, затяжки, подкосы, прогоны — элементы, разгружающие систему и придающие ей устойчивость. Могут располагаться вертикально, горизонтально или с наклоном.
• Конек — горизонтальная балка в верхней точке крыши, служащая опорой для стропильных ног.
• Лежень — укладывается на внутреннюю несущую стену, используется в дополнение к мауэрлату, чтобы перераспределить нагрузку при большом пролете.
• Обрешетка — либо разреженный настил для укладки кровельных материалов, либо сплошная плита или щит для гибкой черепицы, ондулина. Дополнительно увеличивает жесткость конструкции.

Чаще всего стропильная система изготавливается из дерева атмосферной сушки II-III сорта. Сырую использовать нежелательно из-за склонности к кручению и растрескиванию. В качестве крепежа при сборке применяются гвозди, болты, скобы, накладки, скользящие опоры под усадку. Возможно также изготовление каркаса из металлических профилей, но в частном строительстве металлоконструкции применяются редко из-за более высокой цены и сложности монтажа.

Если чердак предполагается использовать под мансарду, при устройстве двускатной крыши между стропилами укладывается утеплитель с защитой от влаги и пара. В этом случае по стропилам сначала монтируется контробрешетка, которая обеспечивает вентиляцию и отведение конденсата, а затем обрешетка.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Недостатки применения металлоконструкций

Несмотря на большое число достоинств, каркас крыши из металла используется реже, чем деревянный. Минусы металлических стропил:

1. Сложность монтажа, при котором зачастую требуется задействовать специальную технику для поднятия тяжелых элементов.
2. Необходимы слесарные навыки для выполнения работ.
3. Высокая цена, в сравнении с деревом.
4. Неудобство транспортировки.
5. Большая теплопроводность.
6. При высоких температурах металл деформируется. Это может представлять опасность обрушения во время пожара.
7. Возможно промерзание при низких температурах.

Металлический каркас деформируется при высоких температурахИсточник bloomhuff.com

Устройство

Устройство стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Состав каркаса, величина сечения отдельных элементов и их размещение зависят от типа финишного покрытия, уклона ската и способа использования подкровельного пространства. Обычно каркас состоит из:

• Мауэрлата. Мауэрлатом называют подстропильный брус, который крепится поверх верхнего венца или ряда несущих стен дома. Он изготавливается из прочной, твердой древесины хвойных пород. Крепят мауэрлат с помощью длинных металлических шпилек или анкерных болтов.
• Леженя. Лежнем называют мауэрлатный брус, расположенный не на внешних несущих стенах, а на внутренних перегородках. На лежень устанавливают центральные стойки, поддерживающие конек крыши.
• Стоек. Стойками называют вертикальные опорные элементы, которые поддерживают коньковый прогон или центральную часть стропильных ног каркаса.
• Стропил. Стропильные ноги опираются на мауэрлат и коньковый прогон, располагаясь под углом к основанию кровли.
• Ригеля и затяжки. Эти терминами называют горизонтальные элементы каркаса, стягивающие между собой попарно стропильные ноги. Ригель располагается в верхней части стропил, прямо под коньком, он толще и прочнее затяжки, размещающейся гораздо ниже.
• Подкосов. Подкос устанавливают под углом к стропилам, чтобы предотвратить их прогибание под действием собственного веса. Одним концом они упираются в ногу, а вторым – в стойку или затяжку.

Устройство каркаса

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.

3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.

5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Соединение встыкИсточник srub-banya.by

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;

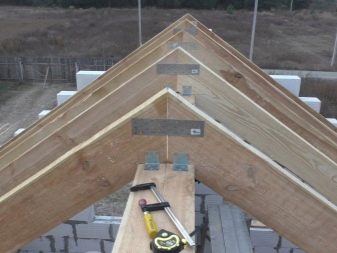

• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Соединение на прогонИсточник mercabadom.ru

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

Видео описание

Один из способов соединения на коньковой балке можно изучить по видео:

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Крепление

Если нужно стропила крепить на односкатной крыше, обычно ведут установку на несущие стены. Этот путь сокращает расход пиломатериалов.

Более традиционный подход — оформление фермы в виде треугольника, содержащего стойки и балки; все фермы могут быть заранее собраны на земле по шаблону.

Крепеж стропильных комплексов производится по различным схемам:

• с мауэрлатами;
• по балкам (как еще говорят, по перекрытию — или, более профессионально, с опиранием на балки перекрытия);
• с использованием затяжек;
• путем соединения с верхним венцом (если сооружаются срубы из брусьев);
• верхней обвязкой (при использовании каркасных технологий).

Нельзя считать, что правильно ставить можно только каким-то одним или двумя вариантами. На деле надо приспосабливаться к конкретной ситуации. Выемки в мауэрлате приходится делать не всегда. Надрез целесообразно делать на твердой древесине. А вот хвойное дерево позволяет отказаться от такого шага.

Чтобы правильно установить конструкцию, требуется вырезать разъемы в ножках стропил:

• за счет зуба с упором (если монтажный угол больше 35 градусов);
• с 2 зубами (если обустраивается пологая крыша);
• в упоры — с шипами или без них.

Опора на балки перекрытия означает мощные точные нагрузки. Подобное решение наиболее типично для деревянных домов. Рассредоточение давления производится с помощью мауэрлата, который делают на основе толстого (ориентировочно 15х15 см) бруса. Балки надо выложить на тот самый мауэрлат и основательно закрепить их.

Проще всего монтаж со специальными крепежами. Ногу зарезают с торца под углом. Значение угла — то же самое, что и у наклона ската. Подобное решение даст существенное увеличение площади опоры под ногой. Зубчатые пластины заколачивают на стыковых участках, а пластины с перфорацией накладывают на те же места сверху.

Иногда присоединение к стене производится с помощью подкосов. Их добавление меняет тип: была балка с одним пролетом, а после введения подкоса она делится на два пролета. Перекрытие одной балкой становится возможно на расстояние до 14 м. Одновременно сокращается диаметр стропил

Внимание: подкосы требуется стыковать со стропилинами строго так, чтобы исключить сдвиг

Составляя план работ по монтажу стропил для четырехскатной кровли, надо учитывать, что понадобятся сложные и долгие работы. Вальмовый вариант подразумевает оформление центрального сегмента по той же системе, что и для двускатной крыши. Поднятие собранной фермы возможно либо крупной бригадой (3-4 человека как минимум), либо с помощью крана. На участках, где оборудуются вальмы, нужны диагональные стропила, которые обязательно требуют усиления, ведь нагрузка на них выше на 50%, чем на соседние элементы.

Основные узлы как наслонных, так и висячих стропил должны иметь максимально надежные соединения. С технической точки зрения эти соединения также являются узлами. На длинных проходах обязательно используют расположенные под стропилами несущие части. Особенно важны они в наслонном формате.

При установке стропильных комплексов для беседки необходимо также тщательно выдерживать расстояние между отдельными частями конструкции по проекту, как и при обустройстве жилых домов. Даже самые простые визуально способы требуют следования чертежам. Чаще всего обустройство ведут по односкатной методике, которая многократно оправдала себя. Отверстия для крепления в древесине желательно высверливать заранее, чтобы исключить растрескивание при вколачивании гвоздей в торцы стоек. Если крыша перголы горизонтальна, стропила должны иметь большой вылет либо ставиться попарно.

Модели с выносом расширяют мансарду. Опирание будет по балкам верхнего перекрытия. При строительстве крыши с кукушкой надо убирать тем больше стропил на скате, чем она крупнее. Проще всего сделать это на двускатном варианте. И, конечно же, следует все выставить строго по уровню; полезно примерять конструкции в процессе монтажа, прежде чем прикрепить их окончательно — во избежание ошибок.

Какие бывают стропила

Существует несколько видов стропильных систем, включающих каркас и обрешетку. Чаще всего для этих целей применяется древесина, но при большой нагрузке и значительных площадях наклонных поверхностей этот материал не подходит.

Справиться с ситуацией, если применяется только дерево, можно большим количеством стропильных ног и увеличением площади сечения. При этом оказывается дополнительная нагрузка на несущие стены и фундамент. Снять нагрузку с основания строения и стен могут надежные сооружения из металла или комбинации металла с деревом.

Металлические конструкции

В качестве материала изготовления выбирается профиль из оцинкованной стали. Обрешетка и стропила из данного материала влагоустойчивы, прочны и достаточно легки.

После проведенной обработки такие элементы будут служить десятилетиямиИсточник www.inbitek.ru

Допустимый шаг может составлять до 200 см. Применяется этот вариант для скатов от 7 м. Кровля по металлическим балкам крепится при помощи специальных дополнительных деталей, сварки. Применение гнутого профиля позволяет минимизировать расход материала.

Деревянные стропила

Древесина подходит для скатов до 7-10 м.

Крепеж может выполняться при помощи металлических элементов, саморезов и гвоздей.

Допустимый шаг – порядка 0,8 м.

Комбинированные системы

Сочетание деревянных и металлических элементов позволяет построить стропильную систему, которая дешевле металлической. И имеет шаг стропил шире, чем у деревянной системы.

Комбинированная системаИсточник barmanlive.ru

Комбинированная система монтируется с соблюдением определенных условий: специальной обработки используемых деревянных элементов и применения гидроизоляции. Это необходимо для увеличения эксплуатационных качеств древесины при ее близости к металлу.

Другие программы

Если говорить про проектирование крыши, то Аркон – самая лучшая программа для этого. Но если вы не ставите целью разработать крышу до мельчайших подробностей, а лишь хотите увидеть приблизительный трёхмерный результат, то можете воспользоваться следующим доступным программным обеспечением:

Google SketchUp предназначена для моделирования трёхмерных объектов, в том числе и крыши. В ней практически нет предварительных настроек, поэтому вы можете разработать нестандартную конструкцию. Различные плоскости можно двигать в стороны и по заданной кривой.
Envisioneer Express – софт, который используется для трёхмерного моделирования. В этом обеспечении для начала можно изготовить двухмерный план будущей конструкции, а после этого преобразовать в трёхмерное изображение

После создания трёхмерки будущее сооружение можно осмотреть с разных ракурсов в фотореалистичном виде и в качестве полупрозрачного каркаса, что очень важно при проектировании крышных конструкций.
Home Plan Pro отличается тем, что в своей базе данных содержит множество готовых элементов и объектов (окон, дверей, слуховых окон, деталей крыш). Работая в программе, можно использовать режим многослойности, стандартные фигуры и метрические системы.

• Дом-3Д чаще всего используется для трёхмерного проектирования интерьеров, домов и их отдельных конструктивных элементов. Этот софт постоянно совершенствуется, появляются новые удобные функции и возможности.
• FloorPlan 3D отличается простой графикой и понятным функционалом. В этом софте ваши возможности по созданию трёхмерного изображения практически не ограничены. Самое главное достоинство этой программы в том, что её могут использовать не только специалисты, но и новички, которые хотят увидеть модель будущего дома, его крыши или другой конструктивной части сооружения.
• Ещё одно программное обеспечение, которое могут использовать люди без специальных знаний, – VisiCon. Здесь вы можете не только быстро создать модель будущей крыши, но и подобрать разные фактуры кровельного покрытия. Благодаря простому и понятному функционалу программу можно быстро освоить.

Если же вам нужно более серьёзное программное обеспечение бесплатно, то можете воспользоваться софтом NanoCAD. По сути, это базовый уровень систем автоматизированного проектирования.

Принципы монтажа

Работа по монтажу проводится в три основных этапа. В частности, разметка, учитывающая расположение оконных проемов, вытяжки, дымохода, монтирование мауэрлата и надежное крепление его к несущей опоре. Далее производится возведение стропильных ферм и, наконец, установка конька.

Монтаж следует начинать с укладки сверху стен мауэрлата и крепления к нему непосредственно стропил. Их необходимо установить в нужное положение и закрепить с одного конца к опоре, а с другого — к коньковому брусу. Для надежности, соединения можно зафиксировать между собой дополнительно шпильками диаметром 8 —12 мм.

Установка стропильной фермы

Варианты врубки стропил в балкуИзмерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

• монтируем крайние фермы;
• фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

• основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
• предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
• обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
• основание стропильной фермы закрепляем только после подтверждения ровности его установки;
• для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
• прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермыМонтаж коньковой фермыМонтаж стропилМонтаж стропил

Как правильно установить стропила

Правильно нарощенные стропила для свеса

В качестве стропил в среднем используют брус 50*200мм необходимой длины, однако для большей надежности требуется произвести расчет висячих стропил в зависимости от ветровой и снеговой нагрузки, шага установки стропил, вида планируемого к монтажу кровельного покрытия.

Технология устройства стропильной системы следующая:

• При помощи строительных лесов поднимают на крышу два бруса.
• Зарезают нижние концы стропильных ног таким образом, чтобы обеспечить стропильной ноге устойчивую опору на мауэрлате. Помечают стропильные ноги, чтобы не перепутать сторону их места расположения.
• Устанавливают и прикрепляют их нижние концы.
• Далее в месте верхнего стыка стропил выполняют зарезку стропил под необходимым углом так, чтобы они при нахлесте входили друг друга, образуя единую вертикальную плоскость. Далее скрепляют стропила между собой гвоздями. Такое соединение является очень надежным.

• Дальнейшая подготовка стропил должна проводиться уже на земле. С этой целью вымеряют и делают шаблон, по которому готовят все остальные стропила.
• Далее производят монтаж стропильной системы, выраженный в установке стропил с одной и с другой стороны фронтона. Крепят стропила к мауэрлату на гвоздь.
• Следующая пара стропильных ног, как и последующие, подлежит изготовлению на земле по шаблону.
• Натягивают по коньку нить между смонтированными парами стропил и приступают к монтажу остальных стропил.
• Шаг стропильной системы выбирают порядка 70см, что обычно является наиболее оптимальным и надежным вариантом. Для этого предварительно размечают мауэрлат, а после по разметке монтируют стропила.
• В обязательном порядке необходимо придерживаться ориентира в виде натянутой между боковыми стропилами нити, и при необходимости, производить регулировку высоты стропильных ног непосредственно на месте. В редких случаях потребуется подкладка под ноги невысоких дощечек.
• Ширину между парами стропил регулируют в нижней части по меткам на мауэрлате, а в верхней – с помощью временной доски с идентичной разметкой. Другими словами, после монтажа каждой стропильной пары, сверху к левому и правому стропилу временно прибивают доску по ранее нанесенной разметке, которую копируют с мауэрлата.

• При значительном расстоянии между несущими стенами висячая стропильная система подлежит укреплению при помощи затяжек (горизонтального бруса). Стропильные пары предварительно соединяют горизонтальной доской в районе конька, образовывая тем самым коньковый узел.

• Затяжка при большом расстоянии между опорными стенами может выполняться из нескольких досок, которые соединяют друг с другом. Изготовление такой затяжки (т.н. шалевание) поможет в решении таких задач, как достижение необходимой длины конструктивного элемента, а также получение его большей прочности и надежности в сравнении с одиночным брусом аналогичной толщины. Доски подлежат обрезке до необходимой длины, скреплению гвоздями, скручиванию гайками и шпильками со стропильными ногами.
• Расстояние между затяжками необходимо постоянно контролировать: оно должно быть идентичным расстоянию между стропильными ногами. С этой целью также могут быть использованы узкие дощечки, которые размещают соответственно разметке на мауэрлате.
• Также при помощи доски следует соединить конек и затяжку. При отсутствии подпорной стены, под собственным весом затяжка может прогнуться. Во избежание этого ее соединяют при помощи «бабки» с коньком стропильной пары.

Все выше описанное необходимо проделать со всеми стропильными парами.

Советы

На сегодняшний день специалисты рекомендуют воспользоваться наиболее эффективным способом установки стропильной системы двускатной крыши.

Для качественной установки применяется комбинированный способ установки висячих и наклонных стропил. При таком сочетании возможно снизить расход материалов и повысить уровень прочности конструкции.

Во избежание протеканий во время дождя по краям стен делают свес около 55 см. Это поможет защитить верхние части стен от сырости. Перед установкой стропил их обязательно обрабатывают антисептиком, антигрибковыми средствами, а также антипиренами от возгорания.

Для усиления конструкции в целом выполняются затяжки. Усиление стропил с помощью затяжек выполняется по принципу: чем ближе к коньку, тем они массивнее. Затяжки делают деревянным брусом с большим сечением

При этом важно контролировать надежность фиксации и соединения узлов

Стропильные системы скрепляются болтовым способом

При этом важно использовать шайбы и пластины из металла. Так гайки будут меньше утапливаться в поверхность древесины

Прдробнее об установке стропильной системы двускатной крыши вы узнаете в следующем видео.

Закладка мауэрлата

Монтаж стропильной системы малоэтажного дома начинается с закладки мауэрлата. Эти термином обозначают опорный брус, который монтируется на верхнюю обвязку несущих стен там, где на них опирается кровельный скат. Количество мауэрлатных брусьев, задействованных в конструкции, всегда совпадает с количеством скатов. Мауэрлат изготавливают из толстого деревянного бруса толщиной 10-15 см. Закладка этого элемента каркаса выполняется в соответствии со следующими правилами:

• Мауэрлат монтируется, только если коробка дома изготавливается из кирпича, бетона, газосиликата, пеноблока. В деревянных постройках роль мауэрлата исполняют верхние венцы сруба, прочно зафиксированные металлическими скобами или нагелями.
• Некоторые виды наслонных стропильных системы не предусматривают установку мауэрлата, так как они не оказывают распирающую нагрузку на стены сооружения.
• Между стеной дома и мауэрлата всегда прокладывают прочную гидроизоляцию, чтобы предотвратить оседание конденсата или загнивание древесины. Для этих целей используют пергамин, рубероид или толь.
• Не допускается выполнять врезку под стропильные ноги в мауэрлате, так как каждое нарушение целостности снижает прочность бруса.
• Крепление мауэрлатного бруса выполняют с помощью шпилек, вмурованных в стену дома, или длинными анкерными болтами.

Правила установки мауэрлата
