Виды стропильной системы двухскатной крыши: для маленьких и больших домов

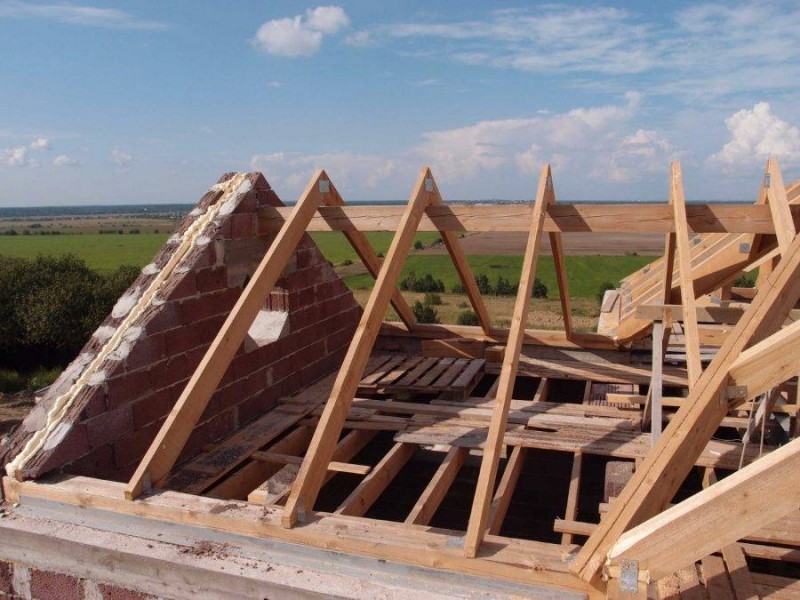

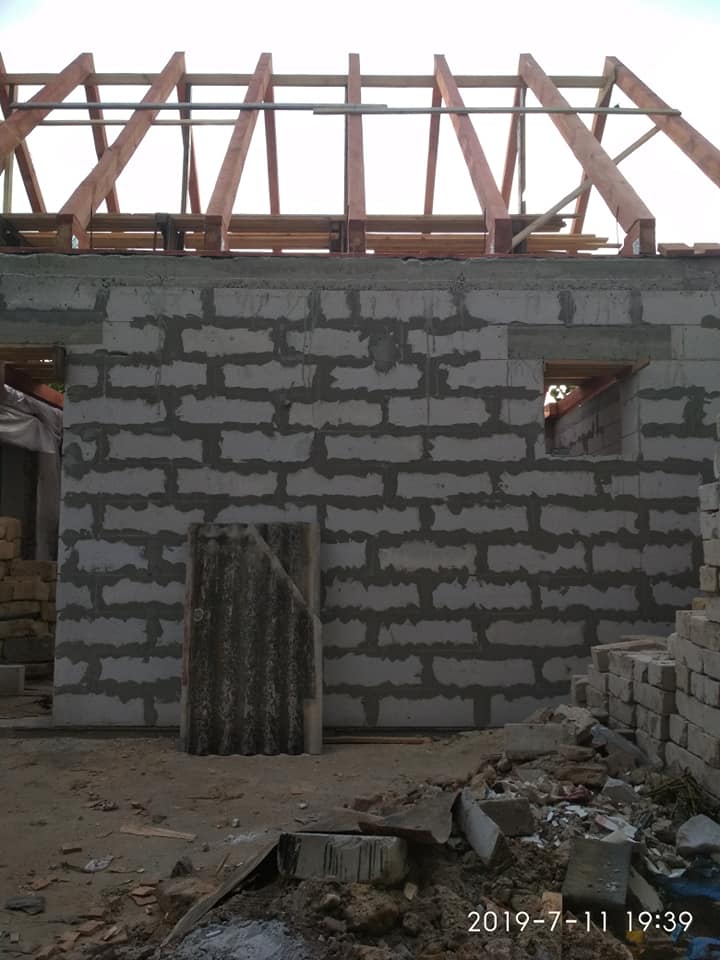

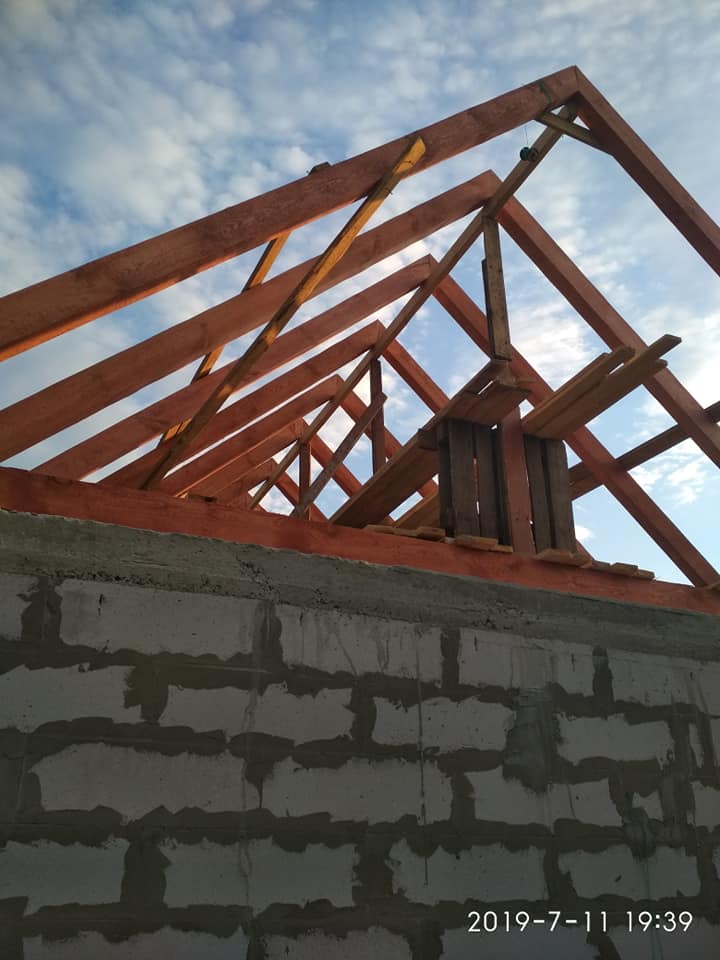

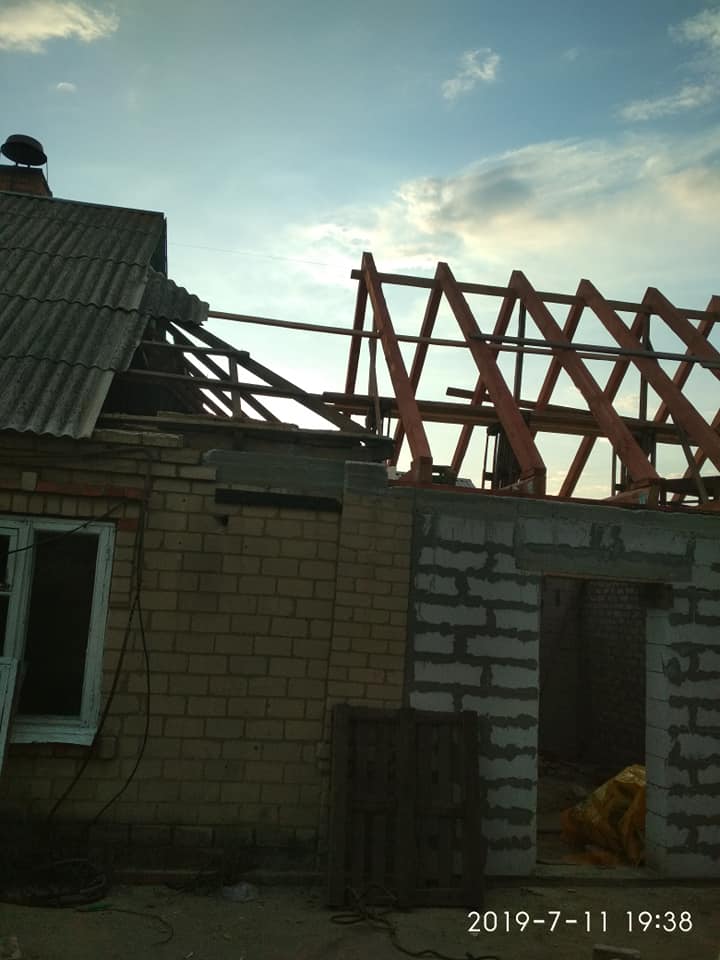

Установка стропильной системы

Стропила собирают перед установкой на мауэрлат. При этом первоначально монтируют краевые «ноги», а лишь потом приступают к конструированию внутренних опор. Перед установкой можно собрать только треугольники стропил, а поперечные балки, арки, бабку и несущую ногу можно монтировать уже наверху. Инструкция по сборке стропильной системы двускатной крыши своими руками:

1. Наверх поднимают первую пару стропильных ног, которые устанавливают на временные крепежи.
2. По такому же принципу устанавливают вторую фронтальную пару.
3. Между двумя парами стропильных ног необходимо натянуть веревку, которая будет выполнять роль регулятора при равнении промежуточных элементов стропил.
4. Все пары поочередно поднимают наверх, размещая их через равные промежутки. После установки последней треугольной конструкции по верхнему контуру укладывают коньковый брус.

Крепление смежных деталей производится теми же способами, что и при соединении мауэрлата. Концевые края каждой пары монтируют к мауэрлату при помощи металлических скоб или уголков, которые надежно удерживают древесный брус в должном положении.

Цена дополнительных материалов

Но на покупке материала дело не останавливается, так как это только начало. Кровельный настил без дополнительных материалов не положишь

Поэтому важно сразу же определиться, что необходимо приобрести дополнительно:

1. Металлические или деревянные изделия, из которых нужно будет сконструировать стропильную систему и обрешетку.
2. Если вы хотите сделать загородный дом, крыша которого плоская, рассчитайте сколько нужно цемента, песка и других материалов, которые потребуются для возведения такой кровли.
3. Если стропильная система будет выполняться из деревянных брусьев, необходимо купить саморезы, гвозди, вязальную проволоку, металлические скобы, пластины и уголки.
4. Когда в проекте есть мансарда, придется покупать утеплитель, гидроизоляционный, теплоизоляционный и пароизоляционный материалы. Более того, мансарды часто оборудуют окнами.

Пирог крыши

Все это нужно учитывать и, подсчитав, добавить к стоимости кровельного материала. Но, кроме этого, вам нужно будет позаботиться о безопасности крыши, так как время от времени необходимо будет периодически осматривать или ремонтировать ее. А в зимний период крышу придется очищать от осадков. В итоге потребуется купить лестницу, снегозадержатели и переходные мостики. Некоторыми элементами можно пренебречь, но современные требования таковы.

Снегозадержатели и лестница на мансардной крыше

Каркасный дом с использованием канадских технологий

Применение в пригородных постройках проектов каркасных домов с крышами из двух скатов дает не только красивый внешний вид, но и обеспечивает надежность с весьма короткими сроками строительства. Материальные затраты на такое жилье существенно ниже уровня расходов на типовую постройку из другого материала.

Каркасный небольшой одноэтажный дом с мансардойИсточник ooogidrostroy.ru

Высококачественное сырье, входящее в составляющие материалы и использование современной технологии, позволяет сэкономить энергоресурсы и сократить время постройки даже в самых сложных проектах.

Еще один проект каркасного домаИсточник stroylider-nn.ru

Продолжительность монтажных работ по возведению двускатной крыши также краткосрочна, а на выборе материала кровельного настила можно значительно сэкономить.

Фронтон и карниз

Фронтон зашивают после окончания строительства стропильной конструкции. Современные материалы все чаще заменяют традиционное дерево при обшивании фронтонов, и сейчас используют вагонку, сайдинг, профнастил, и другие долговечные декоративные отделочные материалы. Любой обшивочный материал крепится на каркас, который монтируется заранее. Независимо от того, будет или нет на чердаке помещение или мансарда, в фронтоне необходимо оставить оконный проем – для вентиляции и минимального естественного освещения пространства.

Обустройство фронтона

Карниз необходимо обустраивать по всему периметру дома – он необходим для влаго- и ветрозащиты стропильной конструкции, стен дома и фундамента. Так как каждый уважающий себя хозяин обязательно делает водоотливы по периметру дома, то их тоже крепят на карниз, и сливные трубы – к стенам. Пластиковая система водоотлива монтируется на пластиковые хомуты. Снизу доски карниза или каркас карниза красится, обшивается сайдингом, вагонкой или профнастилом – в унисон с отделкой фронтона.

Карниз двухскатной крыши

Кровля монтируется на обрешетку, и, исходя из типа материалов кровли, сначала делается обшивка пароизоляцией, гидро-и теплоизолирующими материалами. Для кровли можно использовать ондулин, металлочерепицу, керамические материалы, мягкую черепицу, и т.д.

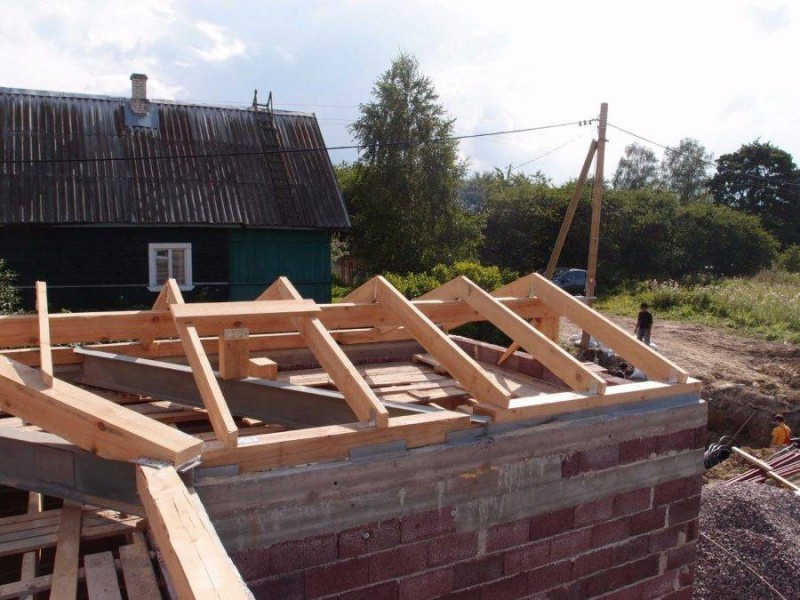

Монтаж стропил

Стропила двухскатной крыши – это несколько одинаковых деревянных балок одной длины и сечения. После монтажа балок перекрытия крепится коньковый брус, для которого по центральной продольной оси дома распорками крепятся балки сечением 100 х 50 мм. Высота стоек в типовой схеме двухскатной крыши равняется расстоянию от пола до верхней поверхности мауэрлата. Вместо бруса для конька можно использовать доски толщиной 50 мм.

Перед монтажом стропильной системы рекомендуется сделать масштабный шаблон. Для этого доску от стропильной конструкции нужно приложить одним торцом к брусу, другим – к коньку, и отметить ее длину. Это и будет шаблонная длина стропил.

Крепление стропил

Монтируют стропильную систему тоже по шаблону, соблюдая очередность процессов. После установки и закрепления с нижнего конца одной стропильной балки нужно сразу же крепить противоположное стропило, и соединять балки верхними концами друг с другом через конек. К коньковому брусу стропила прибивают гвоздями, а к балке перекрытия – стальными скобами или уголком, шурупами-саморезами или анкерами. Для крыши любой формы с двумя симметричными или ассиметричными скатами под стропилами крепятся доски вдоль и поперек, чтобы придать системе жесткости.

Выбор кровельного материала

В наше время, производители предлагают довольно большое разнообразие материалов для перекрытия двускатной крыши вашего одноэтажного дома. Такие материалы довольно разные они отличаются между собой формой, весом, цветом, размером и многим другим. Но как определить какой материал подойдет лучше для домов с двускатной крышей? Материалы, производимые в наше время, имеют как достоинства, так и недостатки. У каждого из них своя ценовая категория. Именно поэтому мы вкратце рассмотрим каждый из них по отдельности. После чего вам будет легче определиться с выбором типа конструкции.

Металлочерепица

Этот кровельный материал пользуется большой популярностью, пока что ему не может составить конкуренцию ни один другой материал для перекрытия крыши. Ценится такой материал из-за своих многочисленных достоинств, а именно:

1. Износостойкость.
2. Стойкость при воздействии разных механических нагрузок.
3. Влагостойкость.
4. Стойкость при воздействии ультрафиолетовых лучей.
5. Легкий и удобный в монтаже.

При перекрытии частного дома металлочерепицей, давление, оказанное на фундамент и стены дома, будет минимальным. Цена металлочерепицы сравнительно невысокая, однако перед ее покупкой вам стоит учесть, что этот материал сопровождается высоким уровнем шума, особенно в дождевую погоду. Для того чтобы устранить этот шум, нужно потратится на шумоизоляцию.

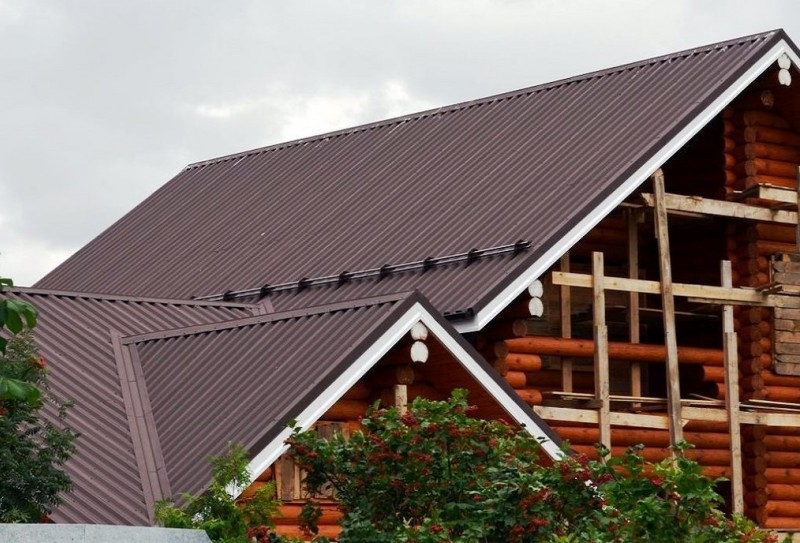

Профнастил

Профнастил – это качественный надежный материал, который довольно быстро монтируется и имеет прекрасные эксплуатационные характеристики.

Достоинства:

• экологичность;
• прочность;
• легкость;
• простота в монтаже;
• стойкость при перепадах температуры;
• разнообразие цветовой гаммы.

Недостатки:

• для того чтобы на внутренней стороне материала не образовался конденсат необходимо предварительно установить гидроизоляцию;
• достаточно высокий уровень шума во время дождливых дней;
• подвергается коррозии;
• срезанные болгаркой края необходимо закрасить, в противном случае материал начнет гнить.

Гибкая черепица

Этот вариант покрытия крыши может похвастаться своим привлекательным внешним видом. Гибкая черепица – это бесшовное покрытие, в состав которого входит стекловолокно, пропитанное битумной мастикой. Материал обладает такими достоинствами:

• теплоизоляция;
• звукоизоляция;
• прочность;
• а также обеспечивает хорошую герметизацию.

Гибкая черепица отлично подойдет для тех хозяев, которые хотят выделить свой дом необычным и оригинальным решением выбора кровельного материала.

В наше время существует достаточно много кровельных материалов, они отличаются качеством, ценовой категорией, способом монтажа и так далее. Однако все они отлично подходят для перекрытия двускатной крыши. Разнообразие кровельных материалов вы можете увидеть на фото:

Составные элементы традиционной двускатной крыши

Мауэрлат. Это брус, размером 10*10 см или 15*15 см, размещённый сверху стены по всему периметру строения.

Стропильные ноги. Представляют собой довольно длинные доски 5*15 см или 10*15 см, при помощи которых крыше придаётся форма треугольника.

Подкосы. Изготавливают из бруса. Монтируют под углом между стропильными ногами и стойками

Затяжки. Это балки, которые соединяют нижние концы стропил. Служат для усиления надёжности ферм.

Конёк. Коньком называется продольный брус, размещённый в наивысшей точке крыши и служащий для соединения скатов.

Лежень. Это длинный брус 10*10 см в поперечнике, располагающийся вдоль центральной несущей стены. Именно на него опираются все стойки.

Обрешётка. Это перпендикулярно набитые на стропила доски или брус. Может быть как сплошной, так и иметь зазоры.

Выбирая для своего дома кровельную конструкцию с двумя скатами, нужно учитывать необходимость проведения специальных расчётов.

Расчёт двускатной крыши должен проводиться очень тщательно, ведь от его правильности будет зависеть надёжность и прочность кровли в целом.

Если у вас нет опыта или вы не уверены в собственных силах, то лучше обратиться за помощью к специалистам. Они не только помогут вам произвести необходимые расчёты, но и могут дать ряд полезных советов.

Расчет элементов каркаса для двухскатной кровли

Если будет строиться двухскатная крыша своими руками, необходимо заранее выполнить тщательные расчеты. Стропильная система простой двускатной крыши состоит из совокупности треугольных ферм – такая форма дает конструкции максимальную жесткость. Такие фигуры рассчитать проще всего. Однако если у скатов разная форма, получаются неправильные прямоугольники. В таком случае их разделяют на более простые формы и проводят расчеты для каждого элемента отдельно. В конце все данные суммируются.

Обратите внимание, что чем сложнее форма крыши, тем большее количество стропильных ферм и прочих деталей потребуется для обеспечения ее прочности. Все они увеличивают общую массу крыши, которая при неправильном расчете может повредить несущие стены

Устройство и конструктивные элементы двускатной крыши

Крышу, состоящую из двух скатов, представляют прямоугольные плоскости над несущими стенами постройки, соединенные наверху под определенным (весьма различным) углом.

Стропильная ферма двускатной крышиИсточник krovlya716.ru

Опорой построения служат стропильные фермы с функциональным назначением:

• формирование каркасной основы крыши, необходимой для ровной поверхности скатов;
• удержание наружных и внутренних покрытий;
• равномерное распределение нагрузок на стеновые панели.

Даже это самое простое знание основ поможет лучше сориентироваться в денежных расчетах при проектировании кровли.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Стропильная конструкция двускатной крыши и ее виды

К стропильной системе двускатной кровле предъявляются два основных требования: она должна быть прочной и легкой: выдерживать внешние нагрузки и в то же время не оказывать слишком большого давления на здание.

Устройство системы стропил двускатной кровли позволяет всю нагрузку равномерно распределять по периметру постройки.

Стропила нижними концами опираются на мауэрлат, представляющий собой состоящую из брусьев опорную деталь конструкции.

Их фиксация осуществляется при помощи металлических скобок или крепежей. Угол наклона стропильных брусов определяет угол наклона кровельных скатов.

Используют наслонные и висячие разновидности стропил.

Наслонные названы так из-за способа монтажа. Они используются при наличии средней несущей стены, колонны или какой-либо промежуточной опоры. Наслонные стропила опираются на внешние (несущие) стены, в то время как их средняя часть располагается на опорах.

Висячая разновидность стропил работает на сжатие и изгиб. Создаваемые стропильными ногами распорные силы сокращаются при помощи соединяющей стропила стяжки.

В наслонном типе стропил брусы работают только на изгиб, при этом по сравнению с другими кровлями количество затратных усилий бывает значительно ниже.

Оптимальным выбором является сочетание двух видов стропил, поскольку определенные места в конструкции могут делать невозможным установку одного из типов. Сочетание наслонных и висячих стропил повышает прочность кровли и в то же время дает возможность использовать меньше строительного материала.

Что собой представляет стропильная система двускатной крыши

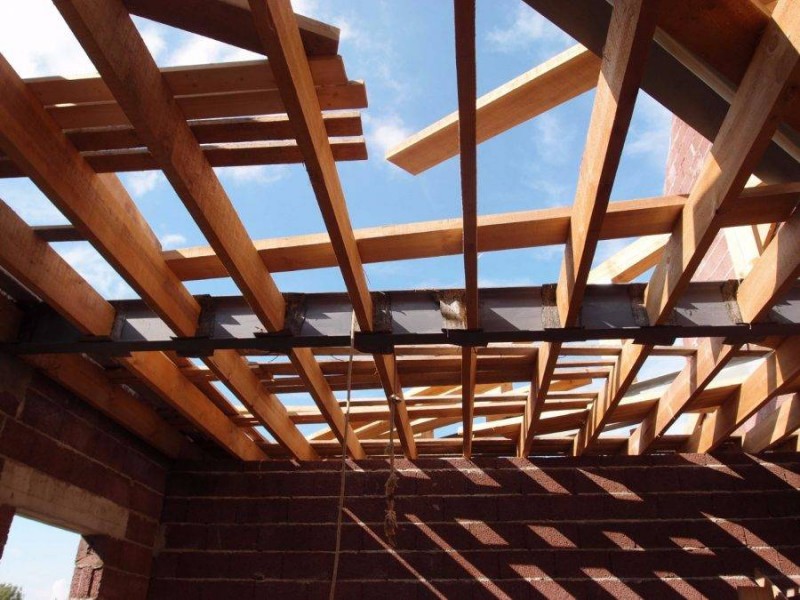

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначениеИсточник lestorg32.ru

Элементы стропильной системы двускатной кровли

1. Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
2. Стропила, установленные под наклоном.
3. Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
4. Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.

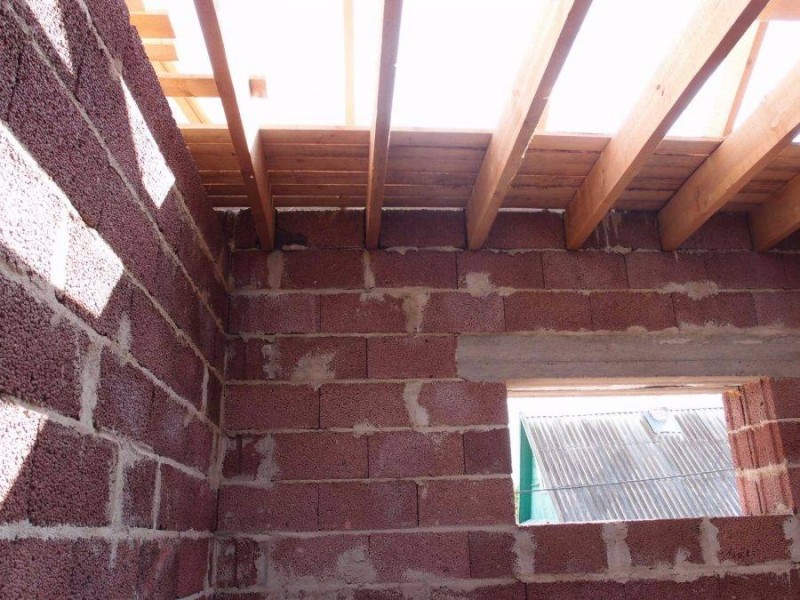

5. Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.
6. Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.

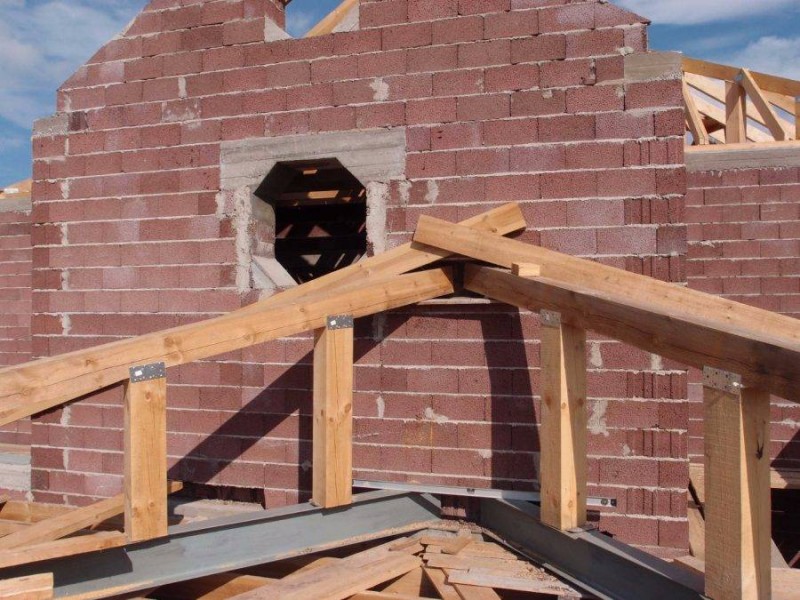

7. Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
8. Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

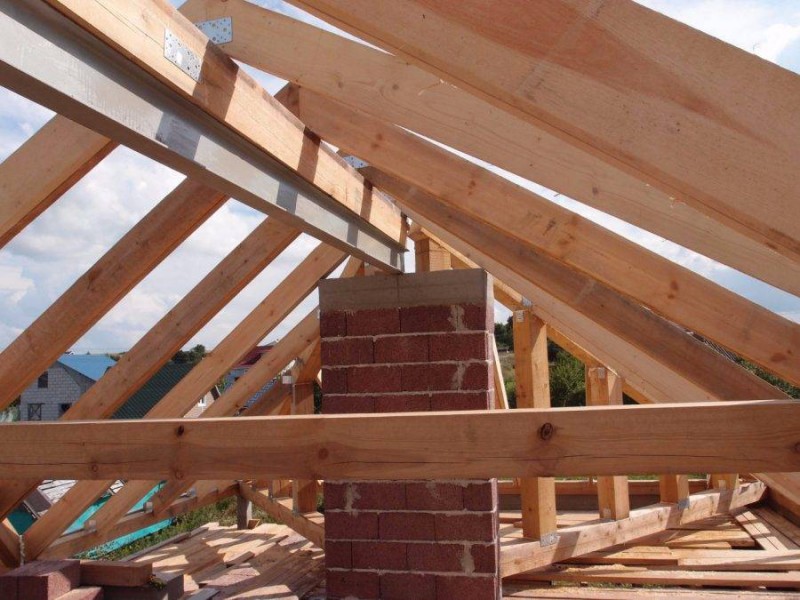

Наслонные стропила с опорными стойками под коньковым прогономИсточник seaside-home.ru

Игры фантазии или неоценимая выгода?

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

• разместив один скат в южную сторону;
• второй под другим углом, либо длиннее, на северную;
• правильно рассчитав все нагрузки от ветра и снега;
• мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Выбор кровельного покрытия двускатной крыши

Зеленые дома с двускатной крышей

Зеленый газон на кровле является инновационной технологией, позволяющей вызвать преображение самого невзрачного строения и повысить эффект любого инженерного решения.

Газон на двускатной крышеИсточник belinskiy.net.ru

Саму технологию утепления, реконструкции и декорирования крыши российские мастера позаимствовали от финских, норвежских и шведских специалистов. К достоинствам двускатных домов с «дерновой крышей» относится:

• Укрепленная конструкция и долгий срок эксплуатации. Плотность растительного покрова создает надежную защиту крыши от любых повреждений механического характера, температурных перепадов и других аномалий атмосферных явлений. Зеленое кровельное покрытие может прослужить без особых проблем 20-25 лет.
• Эффективность использования дождевых осадков. Грунтовая подстилка (с разросшимися корнями растений) удерживает около 25-30% влаги, что предотвращает вероятность стихийного ливневого стока и повышает «урожайность» крышечной зелени.
• Значительная шумовая и температурная изоляция внутренних помещений. Слои дернового грунта на покатых скатах эко-крыши служат прекрасным теплопроводником и помогают сохранить внутри дома комфортные температурные условия и избивляют внешнего шума.

Эко-крыша пока выглядит чудо-строениемИсточник zamolotkom.ru

К недостаткам такого чуда-строения можно отнести:

• тяжеловесность кровельного покрытия – порядка 50 кг на м2;
• высокую себестоимость за счет использования дорогих экологических материалов;
• сложности в проведении монтажных работ – создание эко-чуда требует дополнительного составления проекта, с учетом нагрузок на несущие элементы основания крыши.

Дом с изумрудным газоном на крышеИсточник goldkryshi.ru

По рекомендациям специалистов не следует переоборудовать готовую двускатную крышу в изумрудный газон, старая основа фундамента и стропильные фермы просто не выдержат веса дополнительного покрытия.

Самые оптимальные и недорогие решения

Отдать предпочтение тому или иному кровельному материалу является сложным и весьма ответственным шагом для заказчика строительства. Его выбор определяет сроки службы и удобства эксплуатации кровли. Наиболее популярными, сравнительно недорогими видами покрытия являются ондулиновые листы с шероховатой поверхностью типа шифера

Признанный лидер — ондулинИсточник proroofer.ru

либо профильный настил с оцинкованным покрытием волнообразного сечения.

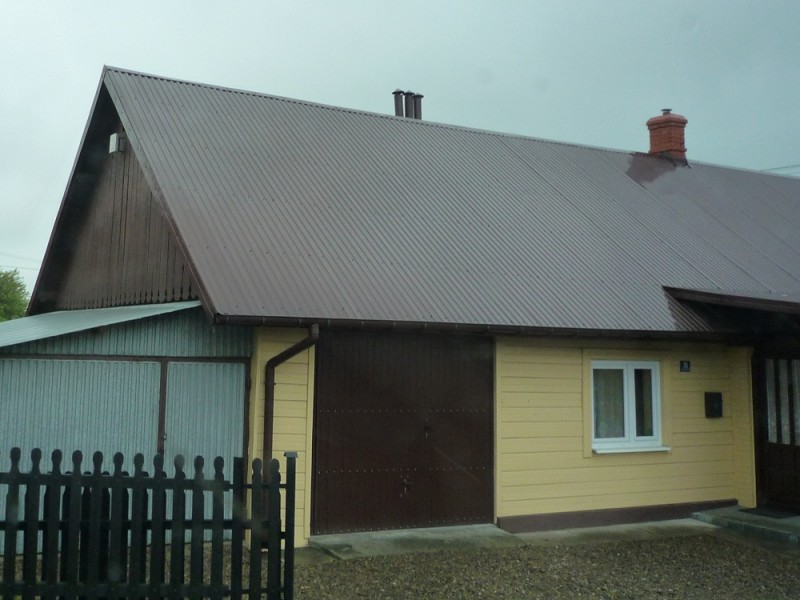

Еще один популярный кровельный материал – оцинкованный профнастил волнаИсточник regstroy.com

Крыши из ондулина отличаются легкостью материала, стандартным выбором цвета и беспроблемной, быстрой, легкой укладкой. Оцинкованный профиль слегка дешевле «резинового» покрытия, но может подвергнуться коррозии в течение 2-3-х лет. Всякий вариант выбора не исключает использование метеллочерепицы, как самого красивого, надежного и долговечного кровельного настила.

Металлочерепица в ассортиментеИсточник ms.decorexpro.com

Обзор двускатной крыши одноэтажного дома в финском стиле:

В любом случае выбор всегда за заказчиком, просто ему следует в первую очередь учитывать погодные условия региона проживания и рассчитывать ресурсы своих финансовых затрат.

Четырехскатная или двускатная кровля?

ВАЖНО!
При выборе крыши с двумя скатами или четырьмя, стоит обратить внимание на преимущества и недостатки обеих конструкций. Учитывайте то, что бывает двускатная крыша с разными скатами.

Преимущества двускатной крыши:

Преимущества двускатной крыши:

Преимущества двускатной крыши:

• Надежность и прочность конструкции с равномерным распределением нагрузки на опорные стены и фундамент;
• Возможность расположения инженерных систем дома на чердаке;
• Скаты не позволяют осадкам задерживаться на кровле;
• Восстановление поврежденных участков не требует больших затрат и ремонт легок в исполнении;

Недостатки двускатной крыши:

(могут возникнуть при устройстве мансарды)

• Устройство слуховых окон потребует дополнительных денежных вливаний;
• Укрепление стропил также потребует дополнительного финансирования;

ВНИМАНИЕ!
Пара скатов трапециевидной формы и пара скатов треугольной (или вальмы) формируют крышу о четырех скатах.

Преимущества четырехскатной крыши:

• Отсутствует надобность во фронтонах, поскольку окна устанавливаются непосредственно на скатах;
• Надежная конструкция крыши;
• Отличное сопротивление ветру и осадкам;
• Конвекция в помещении осуществляется по всей площади, в связи с чем тепло распределяется равномерно;

Недостатки четырехскатной крыши:

• Сложность проектирования;
• Устройство крыши смогут выполнить только профессионалы;
• Большой вес стропильной системы;

Произвести расчет стропильной системы вы можете здесь.

Оба варианта хороши по-своему. Вопрос выбора зависит лишь от Ваших индивидуальных потребностей и финансовых возможностей.

Дом с двускатной крышей

Дом с четырехскатной крышей

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Двухскатная крыша

Конструкция состоит из двух скатов, нижние части которых опираются на стены, а верхние — смыкаются в коньке. С торцевых сторон располагаются треугольные фронтоны, в которых можно обустроить окна. Двухскатные крыши считаются традиционным вариантом для частных домов и дач. Они идеально подходят для зданий небольшой площади. Вода с такой кровли стекает на две стороны, что необходимо учитывать при планировании придомовой территории.

Преимущества двухскатной крыши

• Сравнительно большое подкровельное пространство, где можно обустроить дополнительные комнаты.
• Высокая надежность благодаря эффективному отводу дождевой воды и таящего снега.
• Простой монтаж и обслуживание — можно проводить без привлечения профессионалов.
• Ремонтопригодность. При необходимости можно быстро заменить поврежденные элементы.
• Универсальность — подходят любые кровельные материалы, услуги по монтажу обходятся дешевле.

Недостатки двухскатной крыши

• Чем выше крыша и круче скаты, тем дороже обходится конструкция.
• На цену кровли влияет наличие мансарды или жилого чердачного пространства.
• Для хорошего освещения на фронтонах необходимо устанавливать большие окна.

При возведении здания с двухскатной крышей нужно учитывать преобладающее направление ветра в вашем регионе, парусность и вес используемого материала.

Размеры

Расчет высоты кровли очень важен, и если ошибиться с определением габаритов конька, можно столкнуться с проблемами при использовании.

Будет ли крыша низкая или большая, зависит от множества тонкостей и нюансов:

• климатических параметров местности;
• организации чердака под кровлей или его отсутствия;
• типа настилаемого материала.

Чем тяжелее создаваемое покрытие, тем более крутым должен быть его монтаж. При уменьшении размера единичного элемента конек поднимается выше. Но нельзя забывать, что поднятие конька неизбежно влечет расходы, причем сумма затрат нарастает стремительно. Жилая мансарда либо активно эксплуатируемый чердак по санитарным нормам не могут быть менее 150 см по высоте и 120 см по длине. Исключение делается только для очень сложных по составу конструкций.

Нельзя забывать о различного рода регламентирующих документах – они могут быть полезны даже частным строителям. Перед выполнением расчета размеров нужно будет обследовать всю поверхность крыши и стен, отмерить необходимые участки рулеткой – ведь не всегда можно положиться на точность документации по дому.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

• сначала ставятся крайние балки с торцов здания;
• между ними натягиваются бечевки для указания плоскости;
• устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

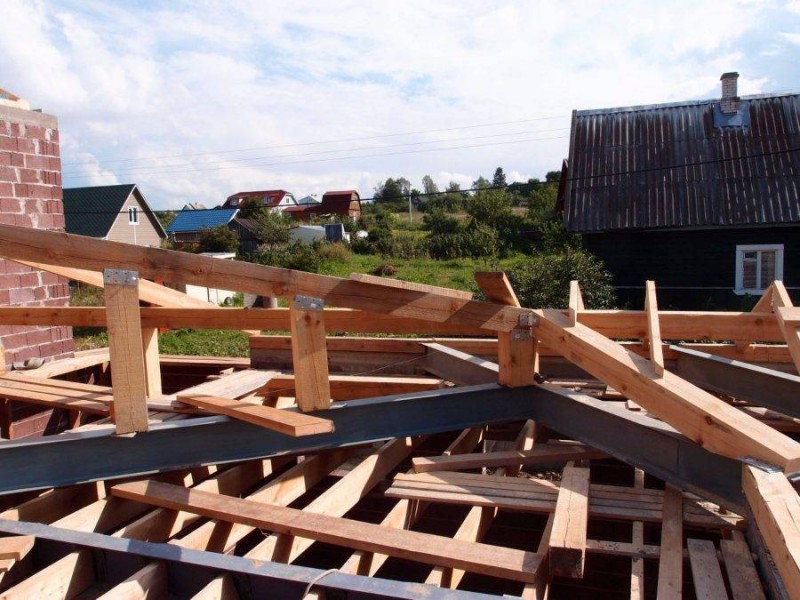

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

• намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
• на стропильных ногах выпиливаются места крепления по шаблону;
• сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
• в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

1 Самый лучший эскиз двухскатной крыши – чертеж, выполненный самостоятельно

Первый шаг при строительстве крыши – это составление эскизов. Чертеж помогает рассчитать необходимое количество строительных и расходных материалов. Схему будущей конструкции можно заказать в проектно-архитектурном бюро, найти в интернете или выполнить самостоятельно. К сожалению, в бюро придется отдать немалую сумму, а бесплатные проекты внушают опасения.

Перед строительством крыши следует составить эскиз

В большинстве случаев чертеж двухскатной крыши не отличается сложностью. Заплатив деньги в строительную организацию, вы получите обычную схему, которую вполне можно было нарисовать и самому. Правда, в купленном эскизе будет много красивых стрелочек, печатей и непонятных слов.

Схема крыши из интернета – двоякое решение. С одной стороны, явная экономия денег, а с другой сомнения в безопасности конструкции. На сайтах выкладываются в основном реальные чертежи, разработанные профессионалами своего дела. Проблема в том, что кровля идеально подходящая для европейской части страны вряд ли выдержит климатические условия Сибири. И наоборот, проект, разработанный для сибирских условий, на побережье Черного моря будет неуместен. А ведь бесплатные чертежи редко снабжаются подобной информацией.

Преимущества двускатной крыши

Сегодня имеется ряд очевидных преимуществ двускатной кровли перед остальными моделями:

• Крыша дома подобной формы, выполненная своими руками, весьма устойчива, обладает достаточной прочностью к сильным ветрам.
• Снег, дождевая вода, другие виды осадков не скапливаются на поверхности, что существенно снижает нагрузку на основание кровли.
• Мастер всегда имеет возможность оптимально рассчитать угол наклона, выбрать тип стропильной системы, выбрать материал для укрытия.
• Подобная форма широко используется для укрытия практически любой стенки: сложенной из блоков, дерева, кирпичной кладки. По этой причине, двускатные крыши можно сделать своими руками для бани или гаража.
• Данный тип конструкции является наиболее легким по монтажу, доступным даже для неопытных мастеров. Используя минимальные навыки в строительстве и небольшой комплект инструментов, можно быстро и качественно собрать крышу для дачи или дома.
