Основные параметры чертежа стропильной системы для вальмовой крыши

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Виды стропил

Стропильная система вальмовой крыши состоит из нескольких основных деталей.

• Основные стропила. Подобные составляющие размещают с расчетом опоры на мауэрлат и краевой детали конькового бруска. Центральных стропил в таком возведении должно быть 4 штуки (по 2 ската по бокам).
• Центральные стропила. Данные элементы располагают исключительно по оси конька. Они разделяют треугольный вальмовый скат четко пополам. Этих деталей должно быть 2 штуки.
• Угловые и диагональные стропилины, которые еще называют накосными ногами. Данные элементы делают упор на угловой участок мауэрлата и конец конькового прогона. Эти составляющие являются самыми длинными, если ставить их в сравнении с остальными ногами.

• Промежуточные стропила. Эти стропила следует устанавливать на скаты по бокам между основными стропилами. Эти элементы имеют те же габариты и тоже в своей опоре мауэрлат и прогон конька. Число подобных составляющих зависит от подобранного шага монтажа. Если конек является маленьким, то такие детали могут, вообще, не присутствовать.
• Короткие стропила. Их нужно устанавливать на трапециевидных скатах по бокам между основным стропилом и угловым элементом крыши. Укороченные стропила тоже имеют в опоре мауэрлат, а также диагональные ноги. Их число зависит от шага установки. Стоит учитывать, что длина деталей может меняться – становиться меньше, приближаясь к углу конструкции.
• Укороченные стропила вальмового ската, которые иначе называются нарожники. Их размещение, число и габариты схожи с боковыми укороченными элементами.

В целом все стропильные основания подразделяются на несколько видов.

• Висячие. При такой основе стропильные составляющие оснащаются опорными стойками в двух точках: в верхней половине на коньковый прогон и в нижней – на мауэрлат. Подобная основа берет на себя нагрузки на прогибание, а также сжатие и распирание.
• Наслонные. При наслонной конструкции стропилины опираются не на две, а на три точки: сверху – на конек, в середине – на стойку, снизу – на мауэрлат. Стойки ставят на несущие перекрытия, находящиеся внутри. Что касается вертикальных опорных элементов, то они в конструкции призваны уменьшать прогиб ног стропил, а также ликвидируют распирание.
• Комбинированные. Такие системы состоят из наслонных и висячих деталей, чередующихся между собой.

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

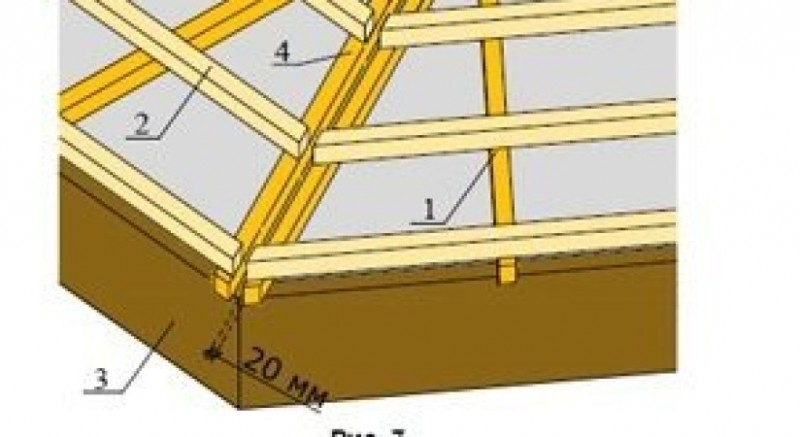

Элементы вальмовой кровли

1. Стропильные ноги (стропила) – основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
2. Нарожники – стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
3. Накосные ноги – диагональные стропила, образующие торцовые скаты. В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
4. Коньковый ригель – горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
5. Мауэрлат – балка, устанавливаемая по обрезу стены с внутренней стороны. Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
6. Подкосы – наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
7. Стойки – вертикальные промежуточные опоры.
8. Шпренгели – горизонтальные балки, диагонально укладываемые в угол здания. Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
9. Схватка – горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
10. Обрешетка – доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
11. Контробрешетка – бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку. Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
12. Кобылки – доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

Некоторые из этих элементов отсутствуют в конструкции простой крыши, обязательными конструкциями для вальмы являются:

Расчет — важнее всего!

Если возводится вальмовая крыша, расчет играет важную роль. При этом следует соблюдать определенные правила:

1. Во-первых, диагональные стропила должны иметь одну длину – от этих показателей зависят свесы кровли.
2. Во-вторых, свесы должны выполняться на расстоянии 50-60 см, а если дом построен в климатически сложных регионах, где очень сильны ветровые нагрузки, то свесы могут доходить до одного метра.
3. В-третьих, диагональные и центральные стропила должны стыковаться грамотно и внимательно.

Стропила должны быть закреплены анкерными соединениями, что важно для удержания срыва кровли ветром. Установка стоек позволит сделать нагрузку на балки меньше

Если уклон крыши не очень большой, то потребуется усиление крыши при помощи шпренгельных ферм и шпренгелей. Шпренгель – это брус, который укладывается по обе стороны, и сходящийся наверху углами.

Если вам нужна крыша своими руками, вальмовая конструкция довольно сложна в возведении, помните это. Для ее усиления требуется обрешетка, которая выполняется из брусков. Она может быть сплошной или с зазорами. Шаг обрешетки зависит от размера и вида кровельного материала. Популярность вальмовой крыши объясняется ее необычным видом, надежностью, долговечностью и необычностью конфигурации. Если вы планируете возведение мансардного этажа, эта конструкция будет наиболее идеальна. Обтекаемая форма защищает кровлю от ветра.

Почему крышу называют вальмовой

Само слово «вальм» исходит из финского языка и дословно переводится как «стог сена». Если рассматривать непосредственно крыши, то под названием вальм понимают треугольный элемент, примыкающий к торцевой части дома.

Можно встретить и другие варианты, например, когда под вальмом понимают ребра – конструкция кровли, образуемая двумя смежными плоскостями, имеющие вид треугольника или трапеции.

Исходя из этого, вальмовыми называются те крыши, скаты которых ограничиваются ребрами. Таким образом, подобная конструкция кровли является полной противоположностью другой – ендовой (она также характерна наклонным «ребром», однако, с внутренним углом).

Вальмовую крышу иногда также называют конвертом. Объясняется это, скорее всего, характерной геометрией конструкции, которая своей формой и линией напоминает конверт.

Необходимо заметить, что карниз вальмовой крыши всегда выполняется с небольшим свесом, который необходим не только для красоты, но и для того, чтобы защищать стены дома от осадков. Еще одним альтернативным названием является четырехскатная крыша – наиболее простой вариант, указывающий на количество скатов.

Достоинства и недостатки конструкции

Вальмовая кровля, как и любая другая, имеет свои плюсы и минусы. К достоинствам такой кровли можно отнести следующие аспекты:

• она практически не деформируется за счёт жёсткости конструкции – вальмы создают эффект подпорок и не дают осадкам и ветрам нагружать конструкцию;
• может противостоять резким порывам ветра опять же за счет конструкции, являющейся, по сути, панцирем;
• на такой кровле можно изготовить увеличенные свесы со всех сторон, которые будут защищать фасад здания от попадания осадков;
• на местах карнизных свесов происходит меньшее количество поломок конструкции;
• визуально такая кровля делает здание более низким.

Существует ряд недостатков при использовании данной конструкции:

• вальмовая крыша значительно дороже остальных конструкций кровли; это связано со сложностью расчетов и монтажа. Данный минус не играет роли, если вы делаете вальмовую крышу своими руками;
• мансардное помещение значительно уменьшается из-за наклона вальм внутрь полезного объема;
• при выпадении осадков вода может попадать через мансардные окна внутрь помещения. Данный минус так же не играет роли, если чердачное помещение вашего дома не используется в качестве мансарды.

Виды вальмовых крыш

Существует несколько основных видов вальмовых крыш. Каждый из них обладает своими конструктивными и технологическими особенностями, которые необходимо учитывать при выполнении чертежа кровли.

Классическая вальмовая кровля

Стандартный и наиболее часто встречающийся вариант вальмовой кровли представляет собой четыре ската. Два из них имеют форму трапеции, а оставшиеся – треугольника. Именно они называются вальмами, давшими наименование всей конструкции. Как уже отмечалось выше, основными достоинствами рассматриваемого типа кровли является надежность, долговечность, а также изысканный и выглядящий дорогим вид здания.

Главными недостатками считается достаточно высокая стоимость, которая обусловлена сложностью конструкции и технологией возведения вальмовой крыши. Составление схемы стропильной системы вальмовой крыши представляет основную трудность при проектировании все кровли.

Полувальмовая кровля

Конструкция полувальмовой кровли незначительно отличается от классической – ее вальмы несколько усечены, что придает очертаниям кровли и всего здания оригинальность. Но с точки зрения конструкции, выполнения проектирования, чертежей и расчетов – это самый сложный вариант, что в полной мере относится и стропильной системе полувальмовой крыши.

Шатровая кровля

Шатровая крыша встречается достаточно часто, являясь популярным вариантов при строительстве зданий, имеющих квадратную планировку. Ее особенность заключается в том, что все четыре ската имеют форму треугольника и сходятся в одной, самой верхней точке пирамиды. Нередко выполняется вариант не с четырьмя, а с большим количеством сооружаемых вальм. Стропильная система шатровой крыши считается одной из менее сложных среди разновидностей вальмовых кровель.

Ломаная кровля

Различные виды ломаных крыш получили также широкое распространение, благодаря своему привлекательному и изысканному внешнему виду. Особенностью конструкции данного типа кровель является то, что скаты различаются по размерам и форме. При этом при грамотном проектировании могут создаваться причудливые и замысловатые архитектурные решения, который выделят здания из числа типовых и стандартных.

Главным недостатком конструкции является ее сложность как конструктивная, так и технологическая, что, как уже отмечалось, характерно для большинства вальмовых крыш.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Монтаж крыши вальмового типа

Стропильная система собирается из элементов, которые изготавливают из хорошо прослушанного пиломатериала. Он обычно производится из сосны, ели, лиственницы или кедра. Дополнительно также используются крепления из металла, включая различные пластины и метизы.

Подготовка стропильных ног

Перед основными монтажными работами подготавливаются длинные и короткие стропила. При этом у диагональных (реберных) ног сечение всегда больше, чем у других аналогичных элементов. Потому что они будут сильнее всего нагружены.

Нередко приходится стропильные ноги удлинять, если выполняется строительство большой крыши. Для этого пиломатериал сращивают. Благодаря удлинению не приходится приобретать доски разного размера.

Монтаж мауэрлата

Использование мауэрлата позволяет нагрузку с кровли равномерно распределить по стенам здания. Уложенный брус по всему периметру дома исключит ее точечное воздействие.

Строительство кровли с мауэрлатомИсточник domsdelat.ru

Часто мауэрлат имеет сечение 100*150 мм. Обычно для изготовления такого бруса используют древесину первого сорта. Его укладка на стенах дома выполняется исключительно внахлест. Мауэрлат никогда не соединяется встык. При этом он тщательно закрепляется на стенах. Поэтому используется большое количество крепежных элементов.

Крепление прогона и опорных стоек

Если крыша имеет большие размеры и сложную конструкцию, тогда монтируется прогон. Его закрепляют параллельно сторонам мауэрлата. Он нужен, чтобы устанавливать дополнительные опоры под стропилами.

Разрезы крыш с прогоном и без негоИсточник nasha-besedka.ru

Стойки используются для размещения конькового бруса. Их монтаж осуществляется под его краями. Опорные стойки усиливают всю конструкцию. Ведь на торцах конькового бруса создаются сложные узлы, где соединяется сразу несколько стропильных ног.

Балка конька крепится только после точных измерений. Этот элемент служит опорой для всей кровельной конструкции. Коньковая балка устанавливается строго по горизонту. Она размещается на высоте, которая была вычислена во время подготовки проекта.

Видео описание

Этот видеоролик позволяет наглядно познакомиться с процессом монтажа крыши в вальмовом исполнении:

Монтаж стропил

Стропильные ноги могут монтироваться в разной последовательности. Один из вариантов предполагает установку сначала центральных элементов, а потом – диагональных деталей. В другом случае первым делом закрепляют реберные стропила. После этого устанавливают все остальные элементы.

Независимо от последовательности монтажа, нужно знать, как правильно запилить стропила вальмовой крыши. Ведь их приходится упирать в мауэрлат или балки перекрытия. В первом случае делают Г-образный запил. Именно им стропильная нога будет упираться в мауэрлат. Во втором варианте торец стропилы обрезается под углом, чтобы она стояла на горизонтальной плоскости в соответствии с расчетным наклоном.

Верхние части стропил обычно соединяются торцами сверху конька. Они также могут скрепляться внахлест. Место соединение всегда дополнительно укрепляется металлическими пластинами, болтами или деревянными брусками.

Видео описание

Этот видеоматериал поможет разобраться в тонкостях устройства сложной крыши вальмового типа:

Коротко о главном

Крыша в стандартном вальмовом исполнении не имеет фронтонов. Вместо них создаются треугольные скаты, а другие две наклонные поверхности выполняются в виде трапеций. Четырехскатная кровля хорошо сопротивляется ветровой нагрузке и имеет большую жесткость. Однако в крыше труднее устанавливаются вертикальные окна, и под ней получается меньше свободного пространства.

Этот вид крыши может иметь не только классическое, но и ломаное, шатровое, полувальмовое исполнение. Ее каркас состоит из коньковой балки, диагональных, промежуточных, коротких, центральных стропил. Могут также монтироваться дополнительные стойки, мауэрлат, затяжки, кобылки.

Во время расчета определяют высоту конька, длину стропильных ног, сечение элементов. При вычислении учитывают все нагрузки, уклоны скатов. Монтаж стропил выполняется с опорой на мауэрлат или балки перекрытия.

Монтаж стропил

После того как вид кровли определен, приобретены все необходимые стройматериалы, можно напрямую приступать к сооружению каркаса.

Перед началом возведения несущей конструкции необходимо составить ее проект и чертеж.

Итак, устройство системы опор состоит из нескольких этапов:

Перед началом возведения следует уложить деревянный брус по периметру внешней стены – мауэрлат. Для его укладки необходимо оборудовать армированный пояс из железобетонной конструкции, усиливающей несущие способности стен

Следует обратить внимание, чтобы мауэрлат был надежно закреплен, не допуская малейшего смещения.
Если стены из камня или кирпича, по их верху возводится опалубка, в которую монтируют армокаркас с помощью оцинкованных резьбовых шпилек, калибром не менее 10 мм. Верхняя часть шпилек должна выступать на 4-5 см из основания для опор (мауэрлата).
После установки каркаса производят заливку цементным раствором.
Затем, как бетон застынет, его поверхность покрывают битумом и накрывают слоем рубероида или другими гидроизоляционными материалами.
На выступающую часть шпилек надевают брусья с высверленными отверстиями

Закрепляют конструкцию с помощью гаек.
Мауэрлат изготавливают из просушенного и пропитанного антикоррозийными и противовозгорающими средствами деревянного бруса хвои 10*15 или 15*15 см. Влажность дерева не должна превышать 20%.
Последующим этапом является установка центральной балки на мауэрлат, которая располагается параллельно коньку. К нему крепятся стойки. Эти стойки служат поддержкой определенной части опорной системы.

Начиная работу необходимо все поэтапно сверять и перепроверять. Только так можно уберечь себя от ошибок и в итоге добиться максимально прочной конструкции.

Инструкция по строительству вальмовой крыши

Прежде чем осуществить монтаж стропильной системы вальмовой крыши, делают разметку. Её наносят следующим образом:

1. На верхнем ряду обвязки по торцу постройки отмечают горизонтальную ось.
2. Отсчитывают ½ от толщины конькового бруса. По этой метке определяют горизонтальную проекцию центрального стропила.
3. Отмечается положение боковых стропил при помощи пропорционального распределения расстояний от намеченной линии по периметру стены.
4. Подсчитывают длину свеса стропильной системы.

Когда все расчёты подготовлены, начинают строительство вальмовой крыши. Шаги по возведению кровли приведены ниже:

• Первый шаг – монтаж вертикальных стоек для поддержки конькового бруса (прогона). Стойки прикрепляются к центральной балке через систему укосов.
• Второй шаг – установка основных стропил. Их изготавливают одинаковыми по длине. При этом кровельный свес рассчитывают в пределах от 50 до 70 см.
• Третий шаг – устройство диагональных стропил, которые идут от конька к углам здания. Важный элемент в устройстве вальмовой крыши — это стык трёх элементов: вальмы, конька и диагональных стропил. Для усиления диагональных стропил используют ригели и стяжки.
• Четвёртый шаг – установка нарожников (коротких стропил) к угловым диагональным стропилам. Для данного элемента шаг установки такой же, как и для остальных стропил.

Пятый шаг – монтаж кровельного пирога. Он включает в себя:

-монтаж парозащиты;

-монтаж обрешетки;

-укладка утепления (при необходимости);

-монтаж контробрешетки;

-установка ветроизоляции.

• Шестой шаг – установка реек под мансардные или слуховые окна, дымоходов и прочих технических отверстий.
• Седьмой шаг– укладка кровельного материала. Он может быть прикручен напрямую к рейкам обрешётки, например, при укладке металлочерепицы или с прослойкой OSB плит, если речь идёт о мягкой кровле.

Для усиления конструкции стропильной системы используют дополнительные элементы и конструктивные решения:

• Шпренгель. Это брус, установленный на стыке угла двух мауэрлатов. На шпренгель устанавливают стойку, подпирающую стропила на углу.
• Для лучшего крепления диагональных стропил их врубают в мауэрлат и коньковую доску.
• К центру диагональных стропил устанавливают специальные стойки, которые придают большую жёсткость конструкции.

Важно помнить, что перед тем как делать вальмовую крышу, стоит точно сверить все расчёты – они должны обеспечивать необходимый запас прочности, тогда ваша крыша прослужит на совесть несколько десятилетий. https://www.youtube.com/embed/blz6oyYcBls

Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

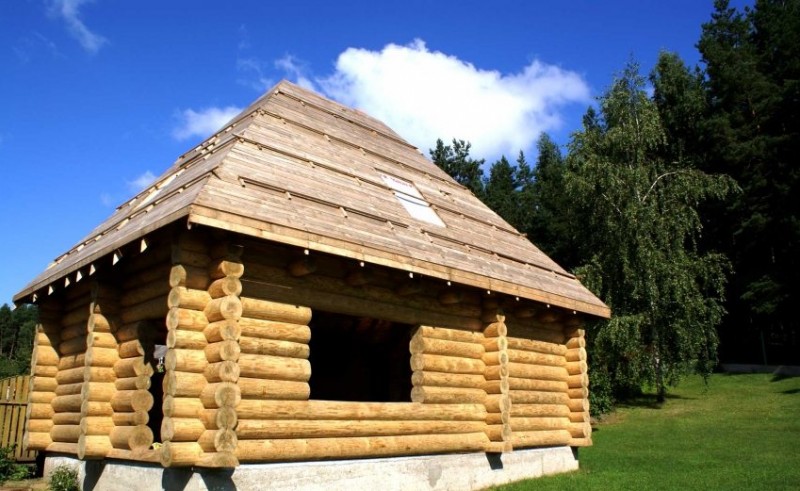

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей
