Стропильная системы крыши своими руками пошагово

В чем разница между крышей и кровлей?

Крыша состоит из нескольких слоев, каждый из которых выполняет определенную задачу. Верхний слой крыши называется кровлей. Тот же самый нормативный документ определяет ее как элемент крыши, предохраняющий здание от проникновения атмосферных осадков. Кровля объединяет в себе, собственно, финишное кровельное покрытие, основание под ним, а также разнообразные аксессуары для обеспечения вентиляции, примыканий, безопасного перемещения, эксплуатации и снегозадержания.

Кровля всегда на виду, поэтому именно для нее материалы обычно выбирают наиболее тщательно. Широкий ассортимент кровельных покрытий позволяет реализовать любые архитектурные фантазии, однако, по-настоящему надежной и функциональной крышу делают невидимые труженики – конструкционные слои, лежащие ниже уровня кровли.Рассмотрим их подробнее.

Несущая конструкция

Само название этой части системы говорит о том, что именно она несет на себе основную нагрузку – помимо собственного веса всех кровельных слоев, несущая конструкция должна выдерживать вес выпадающего зимой снега, противостоять порывам ветра, а также быть готовой к случайным перегрузкам. Данные по снеговой и ветровой нагрузке, свойственной региону строительства, можно найти в СП 20.13330.2016 «Нагрузки и воздействия» или же в ТСН – территориальных строительных нормах. Прочность рассчитывают с запасом, как раз с учетом непредвиденных нагрузок – экстремальных снегопадов, ливней, обрушения вышележащих конструкций и прочих форс-мажорных обстоятельств.

Кстати, именно поэтому не стоит бояться использования тяжелых кровельных покрытий – керамической и минеральной черепицы. Грамотно спроектированная крыша способна легко выдерживать вес намного больший, чем 50-60 кг на квадратный метр!

Порядок работ при строительстве деревянной крыши

Перед тем, как начинать работы по возведению крыши, нужно правильно и грамотно выбрать материалы. Древесина должна быть сухая, на её поверхности недопустимо появление грибков и древесного рака. Чтобы конструкция служила дольше, стоит выбирать материалы, не имеющие обзёла. Также рекомендуется покрыть все составляющие антисептиками и антипиренами. Такие средства защитят крышу не только от гнили, но и от огня.

Рекомендуется покрыть древесину антисептиками и антипиренамиИсточник roomester.ru

Первым делом при строительстве любой крыши монтируют мауэрлаты. Использовать в качестве этой части лучше брус шириной 150 миллиметров. Существует два способа фиксации:

• Проволока катаного типа продевается в заранее просверленные отверстия в стене и брусе, а затем надёжно и сильно стягивается и связывается плоскогубцами. Если есть деревянный дом под крышу, то этот способ будет лучшим решением.
• На стену устанавливаются вертикально прутья толщиной не менее полутора сантиметров. Возможен вариант монтажа бетонной балки с заранее зафиксированными на ней металлическими шпильками. Расстояние между ними не должно превышать 10-12 сантиметров. Брус надевается на шпильки крепёжными отверстиями, а потом фиксируется с помощью гаек.

Крепление мауэрлатовИсточник crovlya-krisha.blogspot.com

Если мауэрлат установлен на стену без использования прокладки из рубероида, это губительно скажется на всей крыше. Также для защиты этого элемента его обычно покрывают битумной мастикой. После установки «фундамента» кровля из дерева возводится в соответствии со следующей последовательностью действий:

1. Параллельно стенам укладываются лежни. Для изготовления этих составных частей рекомендуется использовать брус с сечением 150*150 миллиметров. В том случае, когда имеются слишком короткие отрезки материала, их стыкуют посредством шипов.
2. На лежни монтируются стойки. Здесь лучше использовать брус с шириной 5*15. Такие элементы всегда устанавливаются на расстоянии, равном шагу стропильных ног.
3. Далее устанавливают крайние стропила. Их крепят к мауэрлатам и обязательно фиксируют с помощью стоек. Стыки всегда имеют запил, а также для надёжности и устойчивости на них накладывают металлические пластины.
4. На углы фронтона устанавливается конёк.
5. После этого монтируются все остальные стропила. При этом между ними остаётся расстояние, вычисленное с помощью расчётов, а опираются они на мауэрлаты, конёк и стойки.
6. Фронтон зашивается доской.

Фронтон зашитый доскойИсточник popgun.ru

После того, как все несущие конструкции собраны, укладывается кровельный пирог. Устройство деревянной кровли предполагает наличие утеплителя, а также слоёв паро- и гидроизоляции. Всю систему лучше зашить досками со стороны чердака. Если вы планируете использовать постройку, как подсобное помещение, то на слое теплоизоляции можно сэкономить.

После того, как все вышеперечисленные процессы произведены, остаётся только закрепить обрешётку и зафиксировать на ней кровельное покрытие. Теперь можно подшить свесы и деревянная кровля будет готова полностью.

Из видео можно узнать, как строится крыша:

Заключение

Деревянная крыша обладает массой достоинств. Кроме своей отличной теплоизоляции и поглощения шума, она также отличается хорошими декоративными свойствами. Если вы любите традиционную старорусскую архитектуру, то тесовая кровля подойдёт для вас, как ничто другое. Крыша из любых деревянных материалов прослужит довольно долго, а при тщательном уходе и правильном монтаже будет в течение длительного времени радовать вас своим внешним видом.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Проекты и чертежи

В процессе планирования двускатной крыши готовится чертеж. Это схема будущей конструкции, где есть скаты, фронтон, конек. По сути, план представляет собой рисунок с проработанными элементами в разных проекциях, отображающий способы завязывания стропил. Составление чертежа двускатной крыши выполняется с учетом всех этапов работ.

Схема ее возведения включает:

• брусья для обрешетки;
• балки и стропилы;
• схема укладки тепло- и гидроизоляции;
• схема размещения кровельного покрытия;
• схема установки дополнительных креплений;
• чертеж установки системы вентиляции, дымохода.

Грамотно составленный план кровельного перекрытия позволит сократить статью расхода на приобретение строительных материалов. Для создания проекта любого типа используется тот или иной вид материалов, исходя из расчетов и с учетом надежности покрытия. Учитывается также размер кровельного покрытия. При чертеже обязательно прописывается часть стропильной системы, что позволяет понять, насколько максимальной может быть нагрузка на крышу.

В план также входит:

• план ливневки (ливневая канализация определенной длины);
• элементы соединения скатов;
• площадь конструкции;
• схема мест примыкания кровли (прижимной профиль).

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

Виды конструкции деревянной кровли

Бывает три вида деревянной кровли: с наслонными стропилами, с висячими стропилами и с деревянными фермами. Первый вариант предусматривает, что стропила упираются в мауэрлат с торцевой стороны, а с лицевой в стену постройки или же в стойку. При такой конструкции расстояние между стойками должно быть от 60 сантиметров до 2 метров.

Длина шага рассчитывается, исходя из предполагаемой нагрузки и сорта применяемого материала. Для того, чтобы возвести такую конструкцию, нужно использовать брус 20*20 с толщиной не менее 5 сантиметров. Между стойками нужно оставлять расстояние до 2 метров. Чтобы увеличить жёсткость всей конструкции, стропильные ноги следует дополнительно связать доской двадцаткой.

Расстояние между стойками должно быть до 2 метровИсточник spdshram.com

Если планируется придать крыше дополнительную стойкость к порывам ветра, то в этом случае элементы конструкции фиксируются проволокой, которая в свою очередь крепится анкерами к мауэрлатам и лежню. Такой вид стропильной конструкции в наше время наиболее популярен и используется при строительстве большинства зданий, имеющих деревянную крышу.

Но стоить заметить, что при обустройстве наслонной стропильной системы потребуется, чтобы, во-первых, внутри постройки была хотя бы одна несущая стена, а во-вторых, ширина здания была не менее 7 метров.

Если же невозможно выполнить деревянную крышу наслонного типа, то рекомендуется прибегнуть к конструкции из висящих стропил. При таком варианте не требуются верхние вертикальные опоры.

Стропильная система наслонного типаИсточник proroofer.ru

Но стоит обратить внимание, что ширина дома никак не должна быть менее восьми метров. Но в то же время такая стропильная система наиболее хорошо сочетается с небольшими техническими постройками

Однако стоит помнить, что висячие стропила оказывают повышенное давление на стены, опираясь на них своей нижней частью. Чтобы конструкция получила дополнительную жёсткость, стропильные ноги стягиваются между собой. Для соединения всех составных частей данной конструкции используются кроме гвоздей также болты и металлические скобы. А чтобы можно было использовать чердачное помещение в качестве жилого, стяжки необходимо располагать на как можно большей высоте.

Для использования чердачного помещения в качестве жилого, необходимо высоко расположить стяжкиИсточник satu.kz

Стропильная конструкция с деревянными фермами практически не используется при строительстве частных домов. Данный вид лучше сочетается со зданиями, размер пролётов которых превышает 20 метров. Это связано с тем, что данная система довольно сложная. Она включает в себя целый комплекс узлов, состоящих из большого количества балок, ширина которых должна быть 150 миллиметров.

Стропильная система с деревянными фермамиИсточник newvilla.ru

Также стоит отметить, что выгодно применять такие стропильные конструкции кровли для деревянного дома. Это связано с тем, что элементы каркаса крыши будет очень удобно крепить к стенам из дерева.

Пошаговая инструкция по монтажным работам

Сразу следует оговориться, что возможные ошибки при сооружении кровли своими руками исправить будет сложно

Поэтому важно четко продумать последовательность действий и проверять качество исполнения каждого узла.. Изначально нужно выполнить следующее:

Изначально нужно выполнить следующее:

Сделать армопояс, который увеличивает жесткость и прочность здания. Сооружается он по периметру строения и особенно актуален для домов из легких бетонов и поризованных блоков. При его устройстве нужно предусмотреть установку шпилек для последующего крепления мауэрлата.

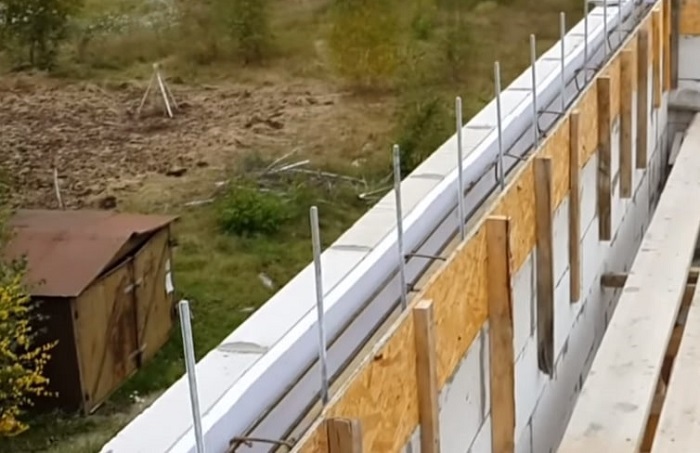

Фото 9. Готовая опалубка под заливку армопояса с армирующим каркасом и шпильками для монтажа мауэрлата

Определить длину стропил. Для этого следует подготовить 2 длинные доски (стандартная длина 6 м) и временно закрепить их к вертикальным опорам на двух противоположных стенах. Затем путем их подъема и опускания можно найти подходящее положение и высоту будущей стропильной конструкции. Лучше всего если длина стропил будет до 6 м, поскольку более длинных пиломатериалов в свободной продаже нет – их придется наращивать самостоятельно.

Технология устройства стропильной системы кровли предполагает необходимость неукоснительного соблюдения последовательности действий и всех рекомендаций. Это обеспечит надежность и долговечность не только самой крыши, но и здания в целом.

Установка мауэрлата

Мауэрлат представляет собой деревянный брус, который выступает в качестве крайней нижней опоры для стропил и укладывается сверху по периметру наружных стен. Основная его функция – распределение сосредоточенных нагрузок от точек опирания стропильных ног по все площади верхней части стеновой конструкции. Также он служит для привязки крыши к несущим стенам здания.

Фото 10. Мауэрлат, установленный на газобетонной стене поверх армопояса и закрепленный шпильками

При устройстве покрытия кровли учитывайте, что в деревянных и каркасных домах установка мауэрлата не требуется. В брусовых и бревенчатых зданиях в качестве этого элемента выступает верхний венец. Однако и техника крепления в этом случае более сложная – применяются специальные скользящие опоры. Это необходимо для обеспечения возможности небольшого смещения стропильной системы без деформации и разрушения при усадке стеновых конструкций.

Рисунок 11. Крепление стропил с помощью скользящего крепежа

В каркасных строениях мауэрлатом служит верхняя обвязка, которая фиксируется к вертикальным опорам каркаса с запилом специальными перфорированными углами, скобами или гвоздями.

Рисунок 12. Варианты крепления стропил к верхней обвязке в каркасном строении

Монтаж мауэрлата на кирпичные стены может выполняться с помощью шпилек, анкерных болтов и скоб. При использовании скоб один их край крепится к мауэрлату, а второй к деревянному бруску, который закладывается с внутренней стороны стены в кладку на высоте 3-4 рядов от верхней обвязки.

Фото 13. Крепление мауэрлата к стенам с помощью скоб

При креплении мауэрлата шпильками и анкерами используется крепеж диаметром не менее 10 мм.

Фото 14. Схема крепления мауэрлата с помощью шпилек

Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

• обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
• укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
• создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.

Виды крыш

Прежде чем перейти к тому, как делать стропильную систему, нужно разобраться с тем, что представляют собой распространенные виды крыш.

Односкатная крыша – самая простая, с ее созданием сможет справиться даже человек, не имеющий большого опыта в строительстве. Однако такой вид кровли используют в основном при постройке хозяйственных строений. Для жилых домов обычно делают двухскатные или мансардные (ломаные) крыши. Эти конструкции более сложные, но и с ними можно легко справиться своими силами, если знать, как делать стропила двускатной крыши и следовать всем рекомендациям специалистов (прочтите: «Стропильная система двускатной крыши и ее составляющие»).

Самые надежные кровли – вальмовые, они могут противостоять даже огромным нагрузкам. Их рекомендуется делать в тех регионах, где выпадает много снега и часто дуют сильные ветра. Но и конструкция их очень сложная, так что их возведение лучше доверить профессионалам.

Шатровая (четырехскатная) крыша используется при строительстве квадратных зданий, по своей конструкции она является разновидностью вальмовой кровли.

Самая сложная крыша – крестовая. При ее сооружении используются сложные конструктивные элементы – ендовы (разжелобки). Эти диагональные вспомогательные стропила устанавливают в качестве дополнительных элементов. При строительстве такой сложной крыши спешка недопустима. В области разжелобков скапливается основная часть снега, и того, как сделать стропила в этих местах, зависит надежность кровли.

Как отличаются наслонные и висячие стропила

Для снижения нагрузки стропила устанавливают наклонно. Конструкция крыш с наклонными стропилами называется скатной и о них я подробно писал в статье: Скатные крыши: конструкции и формы скатных крыш.

Однако, для легких домов, строящихся не из камня, нагрузка даже наклоненных стропил остается слишком большой. Для таких домов придумали конструкцию стропил соединенных в треугольник. Такие конструкции стропил назвали висячие. Стропила не соединенные по краю стропильной ноги называют наслонные.

Для лучшего понимания статей про устройство крыши, советую причитать статью: Конструктивные элементы крыши: общие описания и схемы.

Роль стропил в постройке

Стропильный каркас является основой создания ската крыш. Для того чтобы данная система смогла выдерживать большие нагрузки, необходимо приводить нужные подсчеты.

Каркас крыши осуществляет такие функции, как:

• создания каркасов необходимого наклона для качественного стока дождевых вод;
• создания форм ската;
• подготовки основания для монтажных работ с кровлей;
• распределение нагрузок, зависящее от расстояния среди стропил и их сечений.

Несущая конструкция каркаса обычно способна выдержать всю массу:

• снег;
• гидро и теплоизоляционное сырье;
• сама крыша;
• рабочих, которые проводят монтажные работы.

К тому же необходимо принимать во внимание нагрузку, которая может появляться время от времени. К примеру, сильный порывистый ветер, сейсмическая непостоянность

Крепление

Если нужно стропила крепить на односкатной крыше, обычно ведут установку на несущие стены. Этот путь сокращает расход пиломатериалов.

Более традиционный подход — оформление фермы в виде треугольника, содержащего стойки и балки; все фермы могут быть заранее собраны на земле по шаблону.

Крепеж стропильных комплексов производится по различным схемам:

• с мауэрлатами;
• по балкам (как еще говорят, по перекрытию — или, более профессионально, с опиранием на балки перекрытия);
• с использованием затяжек;
• путем соединения с верхним венцом (если сооружаются срубы из брусьев);
• верхней обвязкой (при использовании каркасных технологий).

Нельзя считать, что правильно ставить можно только каким-то одним или двумя вариантами. На деле надо приспосабливаться к конкретной ситуации. Выемки в мауэрлате приходится делать не всегда. Надрез целесообразно делать на твердой древесине. А вот хвойное дерево позволяет отказаться от такого шага.

Чтобы правильно установить конструкцию, требуется вырезать разъемы в ножках стропил:

• за счет зуба с упором (если монтажный угол больше 35 градусов);
• с 2 зубами (если обустраивается пологая крыша);
• в упоры — с шипами или без них.

Опора на балки перекрытия означает мощные точные нагрузки. Подобное решение наиболее типично для деревянных домов. Рассредоточение давления производится с помощью мауэрлата, который делают на основе толстого (ориентировочно 15х15 см) бруса. Балки надо выложить на тот самый мауэрлат и основательно закрепить их.

Проще всего монтаж со специальными крепежами. Ногу зарезают с торца под углом. Значение угла — то же самое, что и у наклона ската. Подобное решение даст существенное увеличение площади опоры под ногой. Зубчатые пластины заколачивают на стыковых участках, а пластины с перфорацией накладывают на те же места сверху.

Иногда присоединение к стене производится с помощью подкосов. Их добавление меняет тип: была балка с одним пролетом, а после введения подкоса она делится на два пролета. Перекрытие одной балкой становится возможно на расстояние до 14 м. Одновременно сокращается диаметр стропил

Внимание: подкосы требуется стыковать со стропилинами строго так, чтобы исключить сдвиг

Составляя план работ по монтажу стропил для четырехскатной кровли, надо учитывать, что понадобятся сложные и долгие работы. Вальмовый вариант подразумевает оформление центрального сегмента по той же системе, что и для двускатной крыши. Поднятие собранной фермы возможно либо крупной бригадой (3-4 человека как минимум), либо с помощью крана. На участках, где оборудуются вальмы, нужны диагональные стропила, которые обязательно требуют усиления, ведь нагрузка на них выше на 50%, чем на соседние элементы.

Основные узлы как наслонных, так и висячих стропил должны иметь максимально надежные соединения. С технической точки зрения эти соединения также являются узлами. На длинных проходах обязательно используют расположенные под стропилами несущие части. Особенно важны они в наслонном формате.

При установке стропильных комплексов для беседки необходимо также тщательно выдерживать расстояние между отдельными частями конструкции по проекту, как и при обустройстве жилых домов. Даже самые простые визуально способы требуют следования чертежам. Чаще всего обустройство ведут по односкатной методике, которая многократно оправдала себя. Отверстия для крепления в древесине желательно высверливать заранее, чтобы исключить растрескивание при вколачивании гвоздей в торцы стоек. Если крыша перголы горизонтальна, стропила должны иметь большой вылет либо ставиться попарно.

Модели с выносом расширяют мансарду. Опирание будет по балкам верхнего перекрытия. При строительстве крыши с кукушкой надо убирать тем больше стропил на скате, чем она крупнее. Проще всего сделать это на двускатном варианте. И, конечно же, следует все выставить строго по уровню; полезно примерять конструкции в процессе монтажа, прежде чем прикрепить их окончательно — во избежание ошибок.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

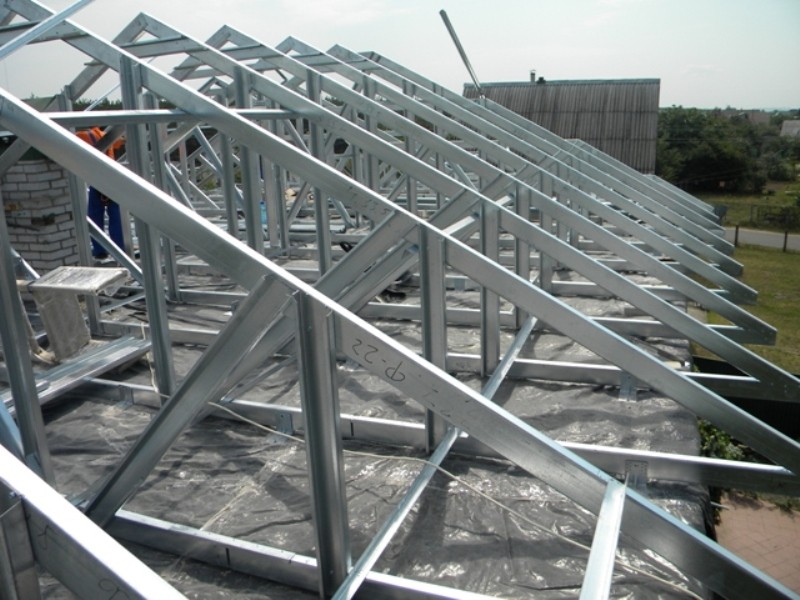

Недостатки применения металлоконструкций

Несмотря на большое число достоинств, каркас крыши из металла используется реже, чем деревянный. Минусы металлических стропил:

1. Сложность монтажа, при котором зачастую требуется задействовать специальную технику для поднятия тяжелых элементов.
2. Необходимы слесарные навыки для выполнения работ.
3. Высокая цена, в сравнении с деревом.
4. Неудобство транспортировки.
5. Большая теплопроводность.
6. При высоких температурах металл деформируется. Это может представлять опасность обрушения во время пожара.
7. Возможно промерзание при низких температурах.

Металлический каркас деформируется при высоких температурахИсточник bloomhuff.com

Установка стропил

Примерная схема монтажа стропильной системы выглядит следующим образом:

1. Первым делом надо заняться укладыванием мауэрлата – бруса, который практически держит на себе всю систему стропил. Укладка мауэрлата производится по верхнему краю стен, вдоль периметра всего помещения. В нем необходимо установить особые крепления, расстояние между которыми должно составлять примерно 120 см.
2. С целью оптимизации гидроизоляции под мауэрлатом укладывается рубероид. Можно использовать также другие гидроизоляционные материалы.
3. Брус следует укладывать по соседству со шпильками и обозначить места, где будут располагаться отверстия. После высверливания отверстий шпильки продевают в мауэрлат с таким расчетом, чтобы они выступали на несколько миллиметров. После этого мауэрлат фиксируется с помощью гаек и шайб.
4. После окончания установки мауэрлата надо переходить к следующему этапу – креплению к нему стропил.
5. Стропильная нога устанавливается в требуемое положение и фиксируется к мауэрлату. Для этого используют кронштейны из оцинкованной стали. Надо заранее подготовить скобы и саморезы.

При помощи кронштейнов скрепляют также коньковую часть кровли и стропила.

Для дополнительного усиления коньковой части крыши и ее крепления используется рейка, при помощи которой расположенные в противоположных сторонах стропила соединяются в форме буквы «А».

Для большей надежности соединения между собой стропил рекомендуется также применять шпильки. При использовании в качестве кровельного покрытия ондулина их минимальная длина должна составлять 8 мм.

Это же правило относится к остальным легким материалам.

При использовании керамической черепицы длина шпилек должна составлять как минимум 10 мм.

Чтобы предотвратить смещение стропил, в одном узле рекомендуется использовать одновременно две шпильки.

Порой возникает ситуация, когда необходимо удлинить брус. В таком случае брусья соединяются внахлест специальными шпильками, отличающимися особой прочностью. Их диаметр должен быть не менее 10 миллиметров.
