Рекомендации по обустройству односкатной крыши для дома своими руками пошагово

«Пирог»: требования

Пирог изоляции для скатной кровли должен надежно защищать от влаги, холода, вера и пара. Кроме того, он должен быть пожаробезопасен, для этого используется несколько современных эффективных и негорючих материалов.

Изоляция скатной крыши чаще всего многослойная: сначала идет защита от пара, чаще всего полиэтиленовая пленка. Затем укладывают теплоизоляцию, для которой можно подобрать эффективные и безвредные кровельные материалы: минеральную вату, пенофол, пеноплекс, пенополистирол. В конце необходимо проложить слой гидроизоляции, для герметичности заклеить стыки и места примыкания к стене и стропильному каркасу.

Очистка кровли

Любая кровля нуждается в уходе и периодической очистке

Особенно это важно в зимнее время, когда накапливающийся снег и сосульки превращаются в угрозу. Кровлю одноэтажных частных домов можно чистить самостоятельно, используя при этом подручный инвентарь или сделанные своими руками приспособления

Обычно в домах встраиваются системы снеготаяния, однако даже в этом случае образовывается наледь в местах, недоступных действию системы. Если дом многоэтажный, не обойтись без привлечения специализированных компаний, предоставляющих услуги по очистке кровли. Их предоставляют промышленные альпинисты.

Осенью кровлю следует чистить от опавших листьев, чтобы не создавать условия, благоприятные для гниения и размножения бактерий. Правильно установленная обрешетка позволит перемещаться по кровле без нанесения ей ущерба.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
6. Пересечения скатов, они формируют ендовы, разжелобки.
7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Виды крыш и их наклонов

Перед началом строительства, нужно разобраться какие бывают крыши, а также какова их зависимость от угла ската.

1. Односкатная. Имеет вид наклонной плоскости, расположенной на разновысотных стенах.
2. Двускатная. Представлена двумя плоскостями, размещенными под углом друг к другу.
3. Шатровая. Имеет структуру, состоящую из нескольких равнобедренных треугольников, соединенных в фиксированной точке вершинами.
4. Вальмовая. Сложные конструкции, состоящие из двух треугольных и двух трапециевидных скатов.
5. Сводчатая. Изготавливаются исключительно из камня или кирпича.
6. Многощипцовая. Замысловатая конструкция, собранная посредством множества составляющих.
7. Плоская. Кровельная поверхность, не имеющая ската.

Плоские крыши выгодны при строительстве, но в эксплуатации зачастую беззащитны перед различными осадками.

Любая крыша, имеющая угол наклона 10 градусов и больше, считается скатной.

Сотовый поликарбонат и снег?

Может кто подскажет по сотовому поликарбонату: при каком минимальном угле наклона снег не накапливается на кровле для средней полосы России? Зависит ли этот угол от цвета поликарбоната?
Почему то у многих строителей расхожее мнение, что даже при углах наклона 20-30 градусов снег на гладком сотовом поликарбонате зиму не лежит. Мнение подтверждается наблюдениями за навесами с малым уклоном, перезимовавшими несколько зим. А как обстоит дело на самом деле? Вопрос очень важен для правильного проектирования навеса.

Vladimir_Vas , Цвет вряд ли влияет, снег ведь над, а не под ним. Практическое наблюдение за навесом (крыша арочного типа: ширина пролета 3 м, профиль 40х20 и 40х40, стрела прогиба арки — 350 мм, поликарбонат — 8 мм) в течении 3-х лет показало, что даже в снежную зиму деформаций нет. Снег не сказать, что слетает влет, но и особенно не задерживается.
В случае более крутого уклона (это уже наблюдение за крышей качелей), чем больше снега, тем быстрее слетает.

Grek148 написал :
стрела прогиба арки — 350 мм,

Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?
Спасибо за мнение. В гугле искал — почти ничего конкретного. Все говорят — более скользкий чем шифер и профнастил, а на сколько более — ?
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%. Если считать только по ветровой нагрузке — конструкция ажурная и легкая. Как только добавляется снег — получается жуть просто.
Отдыхал в Анапе — в пансионате навес ажурный 20х8 метров с уклоном 15% по короткой стороне. Уже много лет. Но это — Анапа.

Vladimir_Vas написал :
Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?

На днях сфотографирую. Продольного уклона нет. Этот навес идет вдоль ряда киосков. Снег скапливается в месте примыкания навеса и крыш киосков, но как отмечал выше никаких деформаций нет, хотя безснежными последние зимы не назовешь.

Vladimir_Vas написал :
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%.

25% — уклон, с моей точки зрения, вполне достаточный для самопроизвольного схода снега. Можно, конечно, прикинуть какой критической массы должен достичь слой снега, чтобы он сошел (задачка по физике за 8-й класс) и просчитать по массе нагрузку на фермы, но нужно ли это?

диссертацию защищаете по поликарбонату.

ANT/D написал :
диссертацию защищаете по поликарбонату.

Навес проектирую, всего лишь. Однако, хрен кто подскажет. Очень не хочется переразмеривать балки под снеговую нагрузку — у меня пролеты большие слишком. Но и не хочется получить навесом по крыше машины.
То, что поликарбонат более скользкий, чем профнастил — это очевидно. Но вот насколько — это вопрос?

Лет 8 назад построили навес из поликорбоната где-то 15х30 м. Колонны, фермы — тут вопросов не возникало. Уклон был по параболе в среднем где-то 20-25 град.
Срез кровли свободный. Снег естественно за зиму собрался на верху — 40. 50 см. Скидывать побоялись — побъешь кровлю.
Весной под солнцем нижняя часть снега подтаяли, образовалась скользящая «прокладка» и как у. ло однажды утром часов в 8-9 с высоты 4,5 м на пешеходку. Слава Богу никого не накрыло. Реально о. ся. Разобрали на фиг.

Glaen21 ,
Спасибо за инфу. Правда, у нас все же не Чебоксары, а на 600 км поюжнее. Да и зима помягче.
Рассматриваю два варианта:

1. Плоский настил 4х6 метров с наклоном по длинной стороне 1,4 метра.
2. Слегка выпуклый настил с таким же уклоном по длинной стороне и поперечной выпуклостью высотой сегмента в 20-30 см.
   Второй вариант намного более сложен в изготовлении и нет уверенности, что эта выпуклость даст эффект снижения снеговой нагрузки.

У соседей такой настил,примерно,Ваш размер.Сделан в прошлом году.Пока,вроде,стоит.По состоянию сказать не могу-я с ними не общаюсь

Али-баба написал :
Сделан в прошлом году.Пока,вроде,стоит

А снег на нем зимой лежит или сходит? Это главный для меня вопрос.

Прошло ещё 4 года. Хочется услышать реальные варианты, везде ставят плоские крыши на 30°, но мне сейчас нужна более пологая самоочищающаяся от снега крыша.

Материализатор ,навес,плоская крыша, поликарбонат 10 мм, размер 7.5 на 7,3, почти квадрат, уклон в градусах не мерил, на длину 7,5 метров, уклон 1,1 метра, плюс ко всему, навес прикреплён к дому, весь снег с крыши лежит на навесе, дом 10/12 метров. Навес стоит на 13 буровых столбах на высоте почти 3 метра, профиль 60/40/3 и 40/40/2 Общий вес конструкции без учёта столбов и поликарбоната около 1,3 т. Конструкция в виде 8 ферм расположенных между собой на расстоянии 1 метра, скреплённых между собой перемычками из профиля 40/40. Снега скатывается только по весне, толщина снежного покрова 60-80 см. Прогиба нет, стоит третий год.

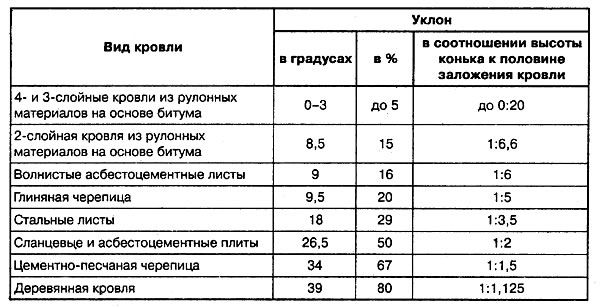

Допустимые значения угла уклона для различных материалов

Если будущее здание возводится на территории с большим количеством осадком, то крышу устанавливают под углом минимум 45 градусов. В таком случае снег не будет задерживаться на поверхности. Угол может быть, и увеличен, но нужно учитывать, что при сильном ветре «острая» крыша может и слететь. При этом дождь и солнце тоже будут испытывать вашу крышу на прочность, тогда лучшим вариантом будет сделать угол наклона небольшим.

При выборе материала для кровли учитывайте, что чем плотнее материал, тем меньше угол уклона должен быть.

Чтобы уклон покрытия здания отвечал архитектурным нормам, следует учесть материал из которого будет изготовлена будущая крыша. Он может быть гладким, тогда по нему легко будут стекать осадки, или шершавым, тяжелым, более устойчивым к ветру  или легким и пластичным.

• Металлочерепица. Производители называют минимальный порог уклона для крыши из металлочерепицы – 14-15 градусов. Более плоская кровля будет задерживать воду и снег.
• Профнастил. В данном случае минимальный показатель уклона составляет 12 градусов. Из данного материала собирают и плоские крыши, при условии наличия сплошной обрешетки.
• Гибкая черепица. Здесь минимальный показатель 11 градусов. Обрешетка для мягкой черепицы является сплошным основанием из ОСП или фанерных листов.
• Битумные материалы. Очень мягкое покрытие, с нижней границей угла всего 2 градуса. Из материалов на битумной основе  выполняют плоские крыши. Нюанс – этот материал следует укладывать в несколько слоев для защиты кровли от протекания. Если есть необходимость увеличить  уклон кровли, то количество слоев можно сократить.
• Еврошифер. Минимальный уклон составляет 11 градусов. При покрытии крыши еврошифером необходима сплошная облицовка.
• Глиняная черепица. Наиболее тяжеловесный материал, требующий серьезного расчета конструкции стропил, с учетом и возможного давления снега и ветра. Минимальный уклон ската – 22 градуса.
• Материалы из древесины. В основном такие материалы в современном строительстве не используются, так как они не долговечны, подвержены гниению, и легко воспламеняются.
• Кровельные панели. Данный вид покрытия является готовым продуктом, собранным фабрично «под заказ» и уже содержит в себе все необходимые слои – плиту, тепло и пароизоляцию. Это уже полностью готовая крыша, которую нужно лишь укрепить. Что также не составляет труда поскольку панели соединяются между собой специальными лентами, без применения какого-либо оборудования. Единственный минус такой крыши – высокая цена.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°

Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
Металлочерепица стелется при значении от 14°;
Ондулин – от 6°;
Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен

Они с успехом могут применяться на плоских крышах.

Меньшее значение потребует обработку всех стыков герметиком;
Металлочерепица стелется при значении от 14°;
Ондулин – от 6°;
Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Как произвести расчет уклона кровли: несколько рекомендаций

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

Градусы,	Проценты, %	Градусы,	Проценты, %	Градусы,	Проценты, %
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7,0	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23,0	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.

Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

• Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
• Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

О типах и разновидностях стропильных систем

На особенности конструкции стропильных систем влияет расположение и количество внутренних опор, форма самой крыши, величина пролета между опорами, действующие на обрешетку нагрузки и другие факторы.

Основной элемент стропильной системы – это стропильные ноги, которые поддерживают обрешетку. Их принято укладывать вдоль кровельного ската.

Фермовая конструкция может обустраиваться с применением стропил двух типов – наслонных, которые опираются концом и средней частью на стены здания, и висячих, опирающихся на стены здания только концами без использования промежуточных опор.

Крепление стропил

Стропила висячего типа производят передачу нагрузки на две крайние опоры, в их качестве  могут выступать и стены здания. Ноги таких стропил могут работать, как  в сторону изгиба, так и в сторону сжатия. С их помощью в горизонтальном направлении  создается распирающее усилие, которое является очень большим и передается стенам. Металлические и деревянные затяжки помогают значительно уменьшить это усилие. Расположение затяжек может быть у основания стропил и выше. Чем выше будет располагаться затяжка, тем более мощной она должна быть. Материал, из которого она изготовлена, в этом случае, не имеет значения. Такая скатная кровля, узлы которой надежно соединены со стропилами, является стабильной и долговечной.

Поскольку в висячих стропилах опора осуществляется только в двух крайних точках, то затяжка, соединяющая стропильные ноги, не дает им разъезжаться. Когда пролет меньше 8 м, чтобы уменьшить прогиб стропильных ног, параллельно затяжке врезается ригель. При пролете больше 8 м ставится бабка с подкосами. Висячими  стропилами пользуются в сооружениях, обладающих легкими стенами. Их большое достоинство, что они могут перекрывать длинные пролеты.

Стропила наслонного типа применяют в зданиях, которые имеют среднюю несущую стену, а также обладают столбчатыми промежуточными опорами. Их используют, когда расстояние между ними не  больше 7,0 м. Дополнительная опора может увеличить ширину перекрытия до 12 м, а наличие двух – до 15,5 м. Стропильные ноги в деревянных домах (брусчатых или рубленных) имеют опору на верхних венцах, в каркасных – на верхней обвязке. В домах из камня опорой для стропильных ног будет служить мауэрлат.

Из этого видно, что окончания стропил осуществляют передачу нагрузки на внешние стены здания, а их средняя часть производит передачу нагрузки на внутренние стены или опоры.

По сравнению с другими типами кровельных систем кровельная система с использованием наслонных стропил является более легкой в монтаже. При этом экономятся пиломатериалы, а значит, уменьшается стоимость строительства.

Существуют конструкции крыш, когда используются комбинированные стропильные системы, когда происходит чередование между собой наслонных и висячих стропильных систем. Для увеличения их жесткости под коньковый прогон устанавливают стойку с подкосами. С помощью этого приема можно увеличить расстояние между боковыми опорами в пределах 12 метров.

Какие бывают кровельные материалы

Кровельная конструкция обычно состоит из досок или брусьев, изготовленных из древесины хвойных пород. Толщина и твердость материала может быть самой разной

Эти показатели отличаются в зависимости от вида скатных крыш, размера постройки и типа стропильной системы.

Во-первых, застройщик должен особое внимание уделить длине стропил и расстоянию между их ногами. Самое оптимальное расстояние – 120 – 180 сантиметров

Сечение бруса может быть 8х10, 9х10 сантиметров.

Стропила могут иметь длину 4 метра. В этом случае шаг должен составлять 100 – 180 сантиметров, а сечение – 8х16 или 9х18 сантиметров.

Самым оптимальным расстоянием для 6-метровых стропил будет 100-140 сантиметров. Сечение бруса должно составлять 8х20 или 10х20 сантиметров.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 до 45 . При строительстве надо просчитать, каким должен быть этот угол

А для этого необходимо обратить внимание на следующие вещи

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Конструктивные особенности скатной крыши

В любом случае конструкция скатной крыши независимо от количества скатов включает в себя такие элементы:

1. Конек или гребень.
2. Наклонное ребро.
3. Вершины крыши.
4. Разжелобок.
5. Карнизный свес.
6. Щипец и фронтонную стену.

Процесс устройства скатной кровли находится в прямой зависимости от типа применяемых внутренних и внешних элементов конструкции. Их мы рассмотрели ранее. Основная функция несущих внутренних конструкций заключается в гарантировании несущей способности, то есть обеспечении поддержания кровли.

Вариант выполнения кровельных работ определяется в зависимости от угла ската. В случае с крутым уклоном может потребоваться произвести укладку кровельного материала внахлест.

https://www.youtube.com/watch?feature=player_embedded&v=6i5qGiQ5PUo

Важно помнить, что с уменьшением угла ската крыши нахлесты и накладки на боковых стыках делают больше. Для крутой кровли потребуются лишь небольшие нахлесты, но полностью игнорировать их не рекомендуется, так это чревато накоплением снега в зазорах

Для крутой кровли потребуются лишь небольшие нахлесты, но полностью игнорировать их не рекомендуется, так это чревато накоплением снега в зазорах.

Надеемся, что наша статья окажется полезной для будущих застройщиков в части оборудования скатной кровли, изучения ее видов и конструктивных решений.
