Стропильная система двухскатной крыши своими руками

Армирующий пояс

Схема крепления мауэрлата к армопоясу.

Такая конструкция требует дополнительных трудовых и финансовых затрат, но обеспечивает максимальную надежность и долговечность сооружения.

Наиболее распространенный способ изготовления армирующего пояса включает установку деревянной опалубки. Внутри опалубки монтируется каркас из стальной арматуры диаметром 12-14 мм. Основные прутья размещаются вдоль стены, а между ними в вертикальном и поперечном направлении крепятся соединительные элементы из прутка или проволоки диаметром 6-8 мм. К металлическому каркасу привариваются вертикальные шпильки с резьбой для установки мауэрлата. Шаг установки шпилек 120-180 см. После установки армирующих элементов производится заливка бетонным раствором. Брусья мауэрлата крепятся на шпильки с помощью гаек.

При сооружении армирующего пояса можно использовать стандартные U-образные бетонные блоки. Такие элементы устанавливаются с помощью цементного раствора на стены. Внутри желоба монтируется армирующий каркас по описанной технологии. После изготовления каркаса производится заливка бетонным раствором.

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов:

1. Параметры площади дома – его периметр и площадь.
2. Тип конструкции крыши.
3. Материал используемый в стропильной системе и для покрытия кровли.
4. Климатические условия.
5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
2. Крестообразная.
3. Складчатая.
4. Плоская.
5. Сферическая.
6. Шатровая, полуовальная и вальмовая.
7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

• r – плотность дерева,
• V – объем мауэрлата,
• m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

• S – сечение деревянного бруса,
• L – его длина или периметр.

1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

1. Ширина мауэрлата не должна быть меньше 10 см.
2. Оптимальное сечение деревянных брусьев – 10×15 см.
3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
5. Отступ бруса от края стены должен составлять как минимум 5 см.
6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Крепление стропил в коньке

Ограждающие конструкции испытывают большие колебания температуры и влажности, поэтому стропильная система должна иметь возможность компенсации деформаций. Если все детали будут связаны между собой жестко, изменения их размеров могут привести к нарушениям геометрии и негативному воздействию на другие части здания.

Чтобы правильно соединить стропила и мауэрлат, нужно учитывать все факторы и подобрать оптимальную конструкцию конькового узла:

• Если в нижней части стропила закреплены жестко, то в коньке должна оставаться некоторая степень свободы. Для этого балки не фиксируются к коньковому прогону, а как бы наслоняются. Между собой они могут крепиться различными способами — врубкой, гвоздями, накладками.
• Когда нижнее соединение подвижное, конек должен прочно скреплять все детали воедино. В этом случае в верхней точке создается жесткое защемление, исключающее смещение в узле.

В висячих системах коньковый опорный прогон отсутствует. Все составляющие ферм соединены максимально жестко.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

1. Для того, чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Кровельщики с большим опытом работы рекомендуют использовать для фиксации оцинкованные ершенные гвозди, длина которых превышает толщину пиломатериалов на 3 – 5 миллиметров.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.
Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

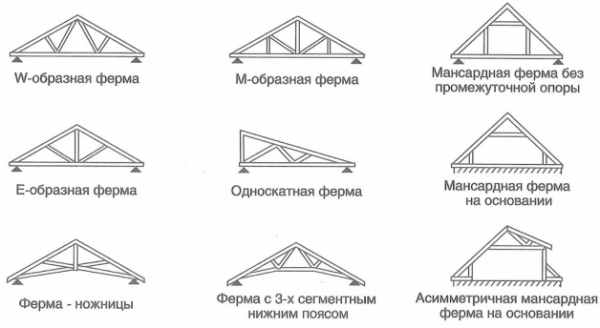

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

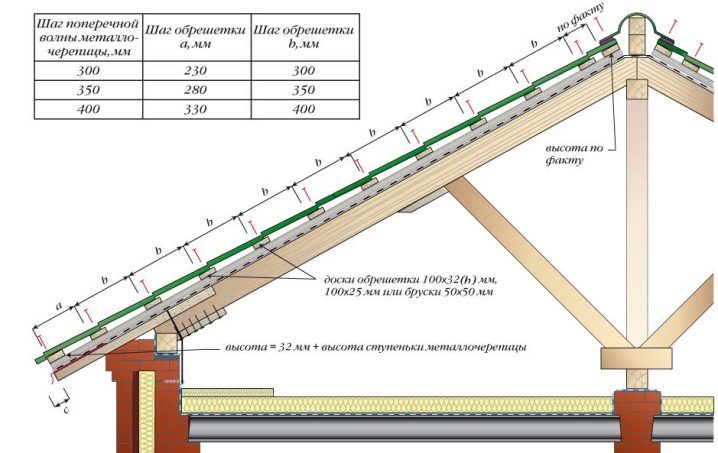

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы. Технология их устройства определяется типом кровли.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Проект небольшого дома под односкатной крышей

Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты

Одноэтажный дом с односкатной крышей большой площади

Двухэтажный дом с террасами на двух этажах

Под натуральную черепицу требуется большой угол наклона крыши

Большие окна — красиво, но нерационально в нашем климате

Разноуровневый дом — интересный реализованный проект

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

Тот же проект, что вверху, с другой стороны

Две односкатные крыши на разных уровнях

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

• Металлические или деревянные пластины;
• Болты или шпильки в комплекте с гайками и шайбами;
• Саморезы, гвозди или скобы;
• Катаная проволока.

Крепление стропил к балкам перекрытия

Этот способ обычно используется на деревянных домах. Крепление стропил к балкам без мауэрлата не позволяет равномерно распределить нагрузки. Фактически это крепление стропил к стене, и давление на стены будет точечным. При составлении такого проекта обязательно нужно учитывать вес покрытия и снежного покрова.

Поперечные балки в такой конструкции делают выступающими за стену на ширину свеса. Карниз на фронтальном разрезе будет выглядеть как треугольник.

Самый надежный способ соединения стропила с балкой – паз/гребень и фиксация метизами:

• при одинаковой толщине балки и стропила – перфорированной пластиной;
• при разной толщине – уголком.

Крепление

Если нужно стропила крепить на односкатной крыше, обычно ведут установку на несущие стены. Этот путь сокращает расход пиломатериалов.

Более традиционный подход — оформление фермы в виде треугольника, содержащего стойки и балки; все фермы могут быть заранее собраны на земле по шаблону.

Крепеж стропильных комплексов производится по различным схемам:

• с мауэрлатами;
• по балкам (как еще говорят, по перекрытию — или, более профессионально, с опиранием на балки перекрытия);
• с использованием затяжек;
• путем соединения с верхним венцом (если сооружаются срубы из брусьев);
• верхней обвязкой (при использовании каркасных технологий).

Нельзя считать, что правильно ставить можно только каким-то одним или двумя вариантами. На деле надо приспосабливаться к конкретной ситуации. Выемки в мауэрлате приходится делать не всегда. Надрез целесообразно делать на твердой древесине. А вот хвойное дерево позволяет отказаться от такого шага.

Чтобы правильно установить конструкцию, требуется вырезать разъемы в ножках стропил:

• за счет зуба с упором (если монтажный угол больше 35 градусов);
• с 2 зубами (если обустраивается пологая крыша);
• в упоры — с шипами или без них.

Опора на балки перекрытия означает мощные точные нагрузки. Подобное решение наиболее типично для деревянных домов. Рассредоточение давления производится с помощью мауэрлата, который делают на основе толстого (ориентировочно 15х15 см) бруса. Балки надо выложить на тот самый мауэрлат и основательно закрепить их.

Проще всего монтаж со специальными крепежами. Ногу зарезают с торца под углом. Значение угла — то же самое, что и у наклона ската. Подобное решение даст существенное увеличение площади опоры под ногой. Зубчатые пластины заколачивают на стыковых участках, а пластины с перфорацией накладывают на те же места сверху.

Иногда присоединение к стене производится с помощью подкосов. Их добавление меняет тип: была балка с одним пролетом, а после введения подкоса она делится на два пролета. Перекрытие одной балкой становится возможно на расстояние до 14 м. Одновременно сокращается диаметр стропил

Внимание: подкосы требуется стыковать со стропилинами строго так, чтобы исключить сдвиг

Составляя план работ по монтажу стропил для четырехскатной кровли, надо учитывать, что понадобятся сложные и долгие работы. Вальмовый вариант подразумевает оформление центрального сегмента по той же системе, что и для двускатной крыши. Поднятие собранной фермы возможно либо крупной бригадой (3-4 человека как минимум), либо с помощью крана. На участках, где оборудуются вальмы, нужны диагональные стропила, которые обязательно требуют усиления, ведь нагрузка на них выше на 50%, чем на соседние элементы.

Основные узлы как наслонных, так и висячих стропил должны иметь максимально надежные соединения. С технической точки зрения эти соединения также являются узлами. На длинных проходах обязательно используют расположенные под стропилами несущие части. Особенно важны они в наслонном формате.

При установке стропильных комплексов для беседки необходимо также тщательно выдерживать расстояние между отдельными частями конструкции по проекту, как и при обустройстве жилых домов. Даже самые простые визуально способы требуют следования чертежам. Чаще всего обустройство ведут по односкатной методике, которая многократно оправдала себя. Отверстия для крепления в древесине желательно высверливать заранее, чтобы исключить растрескивание при вколачивании гвоздей в торцы стоек. Если крыша перголы горизонтальна, стропила должны иметь большой вылет либо ставиться попарно.

Модели с выносом расширяют мансарду. Опирание будет по балкам верхнего перекрытия. При строительстве крыши с кукушкой надо убирать тем больше стропил на скате, чем она крупнее. Проще всего сделать это на двускатном варианте. И, конечно же, следует все выставить строго по уровню; полезно примерять конструкции в процессе монтажа, прежде чем прикрепить их окончательно — во избежание ошибок.

Крепеж

Для крепления стропил к мауэрлату используется металлические изделия:

• гвозди длиной 150 мм;
• саморезы;
• стропильные уголки;
• держатели балок;
• скользящие опоры;
• зубчатые пластины;
• перфорированные накладки;
• скобы;
• болты, шпильки с гайками.

Желательно, чтобы крепеж был оцинкованным или нержавеющим. Обычный быстро корродирует и разрушается, вызывая ослабление соединений.

Для гвоздей диаметром до 6 мм предварительная рассверловка отверстий не требуется. При большем сечении для предупреждения образования трещин нужно просверлить гнездо размером, равным 0,9 диаметра гвоздя. В деревянных строениях, а также в небольших кирпичных зданиях для крепления мауэрлата и стропил используются скобы. Древесина склонна к раскалыванию, поэтому рекомендуется провести предварительную рассверловку отверстий.

Сложные крыши

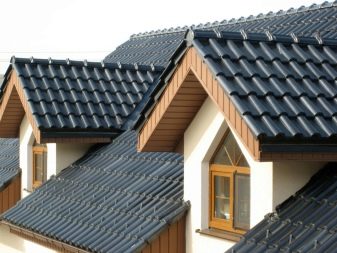

Многощипцовые, вальмовые, полувальмовые или купольные кровли сложнее рассчитывать и строить. Каркас представляет сложную систему, состоящую из деталей:

• мауэрлат;
• основные, накосные (диагональные), укороченные стропила;
• стойки;
• подкосы;
• прогоны;
• шпренгели.

В полувальмовых крышах участок фронтона опирается на горизонтальную усиленную доску. Если скаты соединяются под внутренним углом, присутствуют разжелобки или ендовы. Конструктивные элементы крепятся между собой врубкой и дополнительно метизами. Если опыта недостаточно, браться за монтаж таких крыш не стоит, даже если на руках есть подробный проект.
