Как проверить реле холодильника мультиметром самостоятельно

Подключение реле компрессора холодильника

Чтобы подключить реле компрессора холодильника, необходимо выполнить несколько простых действий. При этом используется шланг стеклоомывателя. Найти его не составит труда. Он есть практически в любом магазине, который занимается продажей запчастей для автомобилей.

Что касается эксплуатации устройства, то важно следить за уровнем масла. Это позволит избежать перегрева

При этом длительность работы устройства не должна превышать сорока пяти минут. В противном случае оно может быстро выйти из строя.

Данное устройство является электрическим. Поэтому при его использовании необходимо соблюдать технику безопасности. Прежде чем приступать к эксплуатации, обязательно проверяется качество изоляции проводов. При этом применяется только специальный материал. Во время использования устройства руки должны быть обязательно сухими.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

И разговаривать с ним уже со знанием дела.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

https://youtube.com/watch?v=mprIb5f_qwI

Область применения

Компрессоры получили весьма широкое распространение. Рассматриваемое устройство применяется в нижеприведенных случаях:

1. Прокладка трубопровода, по которому транспортируются различные газы.
2. При создании холодильных установок.
3. В магистрали, которая предназначена для всасывания различных жидкостей.
4. Защита вентиляционных каналов или кондиционирования.
5. Перекрытие трубопровода, который отводит стоки.

Рассматриваемое устройство активно применяется в системах вентиляции. Они требуются для решения следующих задач:

1. Предотвращения вероятности проникновения холодных потоков снаружи сооружения.
2. Повышения тяги в вентиляционной системе в случае сильного разветвления.
3. Исключение вероятности попадания посторонних запахов.
4. Для защиты окружающей среды от попадания различных вредных веществ.
5. Перекрытие шахт и других токов для исключения вероятности распространения продуктов горения.

В целом можно сказать, обратный клапан является важной частью самых различных конструкций. Его надежность работы обеспечивает длительный срок эксплуатации компрессора

Схема работы холодильника

Холодильник  состоит из:

• Компрессора, который бывает инверторного и линейного типа. После запуска компрессор начинает гнать фреон по системе, тем самым охлаждая камеры;
• Конденсатора – трубок, находящихся на задней стене корпуса холодильника. Благодаря конденсаторным трубкам рефрижератор не перегревается;
• Испарителя, в котором происходит закипание фреона и его переход в газообразное состояние;
• Вентиля для терморегуляции, который служит для поддержания заданного давления;
• Хладагента — или изобутана, который циркулируя по системе, способствует охлаждению всей камеры.

Изображение 1 – схема работы холодильника

Холодильная система имеет замкнутый характер.  Компрессор выкачивает из испарителя хладагент, который в свою очередь попадает в конденсатор под высоким давлением.  В конденсаторе газ охлаждается и меняет свое агрегатное состояние из газообразного на жидкое. Полученная жидкость стекает по трубкам в испаритель. Таким образом, обеспечивается замкнутая непрерывная работа.

Практически все компоненты холодильника работают в режиме «нон-стоп». Компрессор должен включаться от сигнала температурного датчика, в тот момент, когда превышается допустимая норма датчика температуры. После подачи сигнала компрессор, приходящий в движение от реле, начинает интенсивно работать до тех пор, пока температурные показатели не придут в норму. Затем мотор вновь отключается.

Чтобы заменить компрессор своими руками необходимо разобраться и в электросхеме.

Изображение 2 – электрическая схема

Обладая нужными знаниями, и имея под рукой необходимые инструменты, без труда можно определить причину поломки и исправить ее самостоятельно.

Изображение 3 – схема движения тока

Согласно схеме, в рабочем состоянии ток проходит следующий путь:

• Вначале ток проходит через контакты на термореле (1);
• Затем он попадает на кнопку оттайки (2);
• Далее он попадает на тепловое реле (3);
• Следующим на пути тока стоит пускозащитное реле (5);
• Рабочая обмотка двигателя мотора стоит в конце пути (4.1).

Если обмотка будет нерабочей, то она пропустит напряжение большим  размером.  Пусковое реле сработает, замкнет контакты и запустит обмотку. Как только температура достигнет нужного значения, контакты термореле разомкнутся, а двигатель остановить мотор.

Подключение компрессора холодильника без конденсатора

В составе холодильника конденсатор играет одну из важных ролей. Он существует для теплообмена – отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Также КПД холодильника, то есть его эффективность работы, повышается до 20% при наличии конденсатора. Хорошая работа конденсатора – залог хорошей работы холодильника.

Компрессор холодильника подключен к конденсатору и через обратную трубку к испарителю. Если же наблюдается пробой конденсатора, то рабочий ток холодильника будет сильно завышен и это может привести к тому, что сгорит компрессор.

Если же Вы решили подключать компрессор холодильника к сети без конденсатора, это может быть только в том случае, когда этот компрессор используется уже в другом назначении. Например, для того, чтобы сделать насос или же применить его для краскопульта.

Схема подключения компрессора из холодильника, чтобы своими руками приспособить его для других приборов, такая же как и при подключении его в составе холодильника (описано выше).

Причины, указывающие на сгоревший компрессор

У всех холодильников, независимо от производителя и марки, принцип работы будет одинаков. Он заключается в том, что в системе для создания эффекта охлаждения должен циркулировать газ фреон. Чтобы он двигался внутри трубок, компрессор создаёт определённое давление. Таким образом, фреон или какая-либо другая составляющая перетекает из той части, где он охлаждается и превращается в жидкость, туда, где нагревается и становится вновь паром. Этот цикл должен всё время повторяться, чтобы создавать пониженную температуру внутри камеры холодильника.

Поэтому если давления не хватает, то проблема действительно в компрессоре

Так, стоит обратить внимание на следующие признаки:

• Если в камере резко перестала понижаться температура, значит, компрессор сгорел.
• Неполадки с компрессором могут возникнуть из-за того, что вышло из строя реле.
• Проводка, в которой образовались разрывы, также может послужить причиной плохой работы.
• Может происходить утечка газа, о чём будет свидетельствовать понижение давления.

Обратите внимание на звук работающего двигателя. Если он продолжает гудеть, но температура повышается внутри камеры холодильника, то скорее всего, что образовалось утечка фреона

В этом случае придётся вызывать мастера для того, чтобы он подзаправил систему.

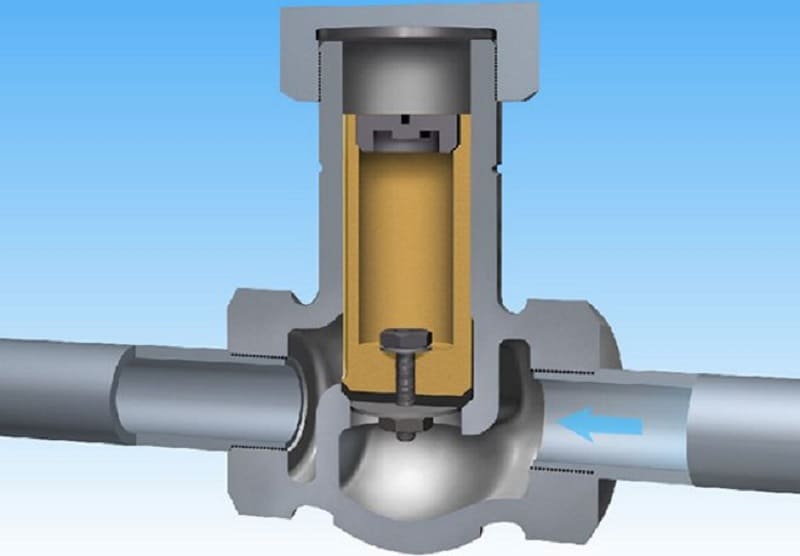

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
2. Резиновое кольцо.
3. Пружина, которая надевается на направляющие выступа.
4. Пробка, которая обеспечивает перекрытие механизма.
5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту (например, из-за утечки фреона), на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника. Он пригодится еще не раз для накачки воздуха, например, в колесах или для изготовления самодельного покрасочного аппарата – аэрографа. Чтобы снять компрессор с холодильника, придется открутить всего 4 гайки и отрезать ножовкой всего 2 трубки – входную и выходную. Третья трубка (фреоновая) глушится намертво. Медную трубку в непосредственной близости от агрегата можно просто перекусить кусачками, а не отпиливать. Конечно, прежде, чем приступить к демонтажу, холодильник нужно отключить от розетки!

Следующий этап – проверка снятого агрегата на работоспособность. Для этого его нужно подключить к электрической сети. Если компрессор работает, отчетливо слышен звук шипения – воздух им засасывается в одну трубочку и выбрасывается в другую. Извлекать узел из старого холодильника следует максимально аккуратно, чтобы находящееся в нем масло осталось в целости и сохранности. Нужно перерезать кабель, идущий к датчику температуры, затем нужно измерить сопротивление и изучить местонахождение замкнутых контактов, которые будут использоваться во время дальнейшей сборки, очень хорошо, если сохранилась схема электроцепи старого холодильника.

Замена реле своими руками

Символьные идентификаторы проходных контактов помогут правильно подсоединить новое пусковое устройство. Если таковых нет, то при откручивании проводов рекомендуется обязательно их маркировать, в противном случае легко перепутать местами контакты, что приведет к поломке исправного механизма.

Холодильники Норд, Стинол, Аристон, Индезит имеют похожие конструкции, поэтому замена проводится по одной схеме:

• отключить прибор от электросети, после чего рекомендуется выждать время для полного обесточивания прибора;
• открутить крепежи, фиксирующие шланг водоснабжения, отодвинуть его в сторону во избежание повреждений;
• открутить крепежи задней панели, снять защитную пластину задней панели холодильника;
• отжать защелки, заклепки или выкрутить винты, удерживающие пусковой механизм на компрессоре;
• аккуратно вытянуть деталь, сохраняя пространственную ориентацию;
• отсоединить проводку от пускового реле, промаркировать каждый контакт во избежание перепутывания во время установки нового устройства;
• ослабить зажим путем легкого нажатия, отсоединить разъем;
• зачистить контакты проводов и разъема мягкой тряпкой, смоченной спиртом;
• переместить пусковой конденсатор со старого на новое реле;
• подключить очищенный разъем на отведенное под него место;
• закрепить реле на конденсаторе в строго вертикальном положении;
• пассатижами прикрутить проводку, проверить надежность соединения;
• зафиксировать реле винтами, защелками, заклепками;
• поставить заднюю панель на место, прикрутить;
• поставить шланг водоснабжения на место, зафиксировать;
• подключить холодильник к электрической сети, проверить работоспособность.

Замена пускового реле холодильников Атлант, Минск проводится по другой схеме, поскольку они имеют схожие конструкции:

• отключить холодильное устройство от электрической сети, подождать некоторое время для полного обесточивания;
• снять заднюю панель холодильника;
• снять проволочный зажим, который фиксирует пусковой механизм;
• отсоединить контакты, осмотреть их и при надобности обработать наждачной бумагой;
• промаркировать провода во избежание перепутывания их при подключении нового устройства;
• выкрутить крепежные элементы, если они проржавели, поддеть отверткой или смазать маслом;
• немного отжать проволочный зажим для вынимания устройства;
• переместить пусковой конденсатор со старого на новое реле путем простой перестановки;
• установить механизма на место, отследить строгую горизонтальность и вертикальность;
• подключить провода согласно маркировке, надежно прикручивая каждый пятачок;
• накинуть проволочный зажим, зафиксировать;
• поставить заднюю панель на место, закрутить винты;
• подключить холодильник к электрической сети, проверить работоспособность.

Современные разновидности охладительной техники имеют схожие конструкции, но отличия все же имеются, что надо учитывать до начала самостоятельного ремонта. Специалисты рекомендуют ознакомиться с инструкцией производителя до того, как вскрывать оборудование в попытках исправить проблему.

Замена пускового реле холодильника Liebherr:

• отключить холодильное устройство от электрической сети, подождать полного обесточивания;
• выкрутить крепежные элементы, отодвинуть заднюю защитную панель;
• снять пластмассовую крышку, осмотреть механизм;
• контакты зачистить наждачной бумагой;
• проверить исправность возвратной пружины;
• открутить крепежные элементы, фиксирующие пусковое реле;
• заменить устройство исправным, предварительно проверив его;
• поставить прибор на место старого;
• зафиксировать крепежными элементами;
• вернуть заднюю стенку на место, закрутить винты.

Пошаговая инструкция по подключению

При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.

Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.

Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.

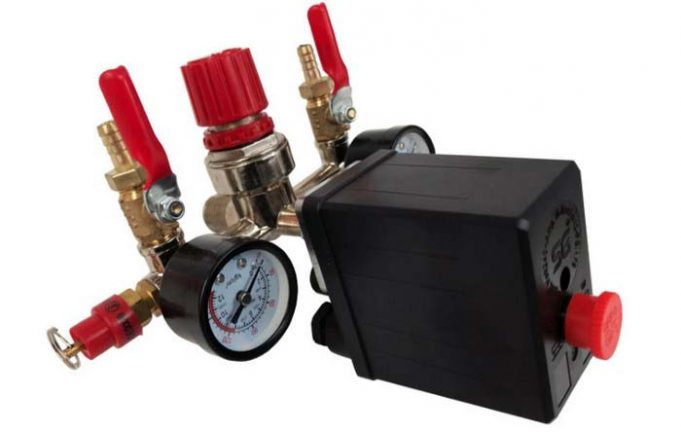

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

1. Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
2. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
3. Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
4. С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

В большинстве случаев недорогие модели воздушных компрессоров не оснащаются реле давления, так как подобные изделия монтируются на ресивере. Исходя из этого, многие изготовители думают, что зрительного контроля за давлением посредством манометра будет более чем достаточно. Однако при продолжительной эксплуатации устройства, если вы не хотите довести двигатель до перегрева, есть смысл установить реле давления для компрессора! При таком подходе отключение и запуск привода будет осуществляться в автоматическом режиме.

Как использовать компрессор от холодильника

Обладая некими знаниями технаря и умеючи пользоваться схемами и инструкциями, можно преобразовать мотор от нерабочего холодильника во что угодно, модернизируя и дополнив датчиками, реле, манометрами, ресивером. Возможные варианты:

1. Старая ржавая деталь будет перегонять воздух, поэтому достаточно подсоединить к шине, включить в сеть и начать применять для накачивания шин от велосипеда, машины.
2. Если отвинтить масляный фильтр у бака автомобиля, то компрессор сгодится для откачки излишек масла. Главное – постоянно отслеживать уровень жидкости и напряжение в сети, не пренебрегать мерами техники безопасности даже в гараже.

Компрессор для накачки шин от холодильника

Чтобы получить агрегат для быстрого накачивания колес с рабочим давлением на выходе до 3 атм., потребуется:

• компрессор;
• кабель подключения с вилкой;
• воздушный фильтр от авто;
• кислородный шланг для патрубков;
• спиральный шланг при наличии съемных переходников;
• воздушный пистолет для подкачки колес;
• провода и хомуты;
• отвертка, плоскогубцы, нож.

Подробно об основных этапах работ:

1. Отпилить ножовкой мотор от радиатора холодильного устройства.
2. Подобрать кислородный шланг в соответствии с диаметром патрубка.
3. Присоединить воздушный фильтр на вход компрессорной установки.
4. Обрезать ножом патрубок (из пластика) для откачки воздуха, не закрывая при этом отверстие.
5. Разогнуть медные трубки мотора в разные стороны.
6. Насадить один воздушный фильтр, на выходе медного патрубка – второй, зажимая места соединений изолентой (саморезами).
7. Прикрепить отрезок кислородного шланга.
8. Подключить спиральный шланг посредством переходника. Присоединить воздушный пистолет для подкачки колес.

Главное – чтобы давление в фильтре и шлангах было средним. Дополнительно можно обжать курок воздушного пистолета стяжкой из нейлона, чтобы не было скачков.
