Как проверить конденсатор мультиметром пошаговая инструкция

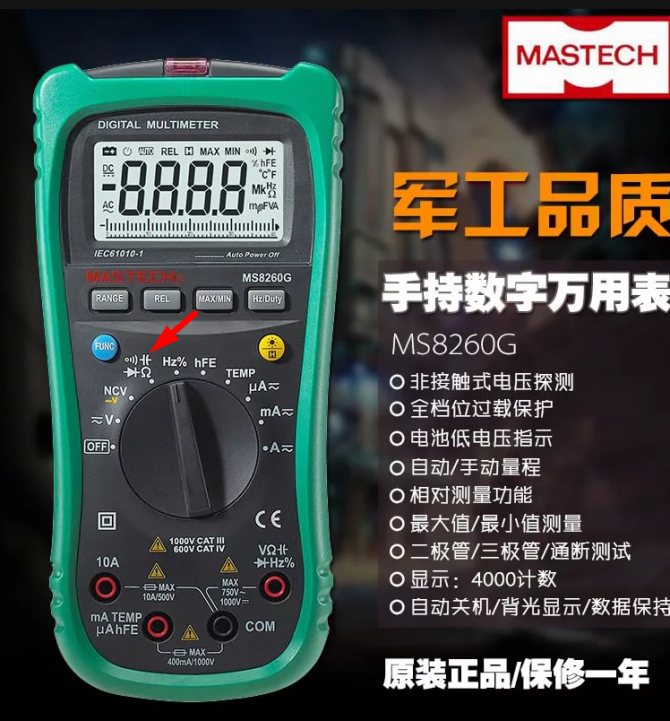

На исправность конденсаторы проверить легко. У меня мультиметр модели Mastech MS8260G, у него есть функция измерения емкости конденсаторов. Правда не всех, у этого прибора ограниченный диапазон измерения емкости. Но некоторые конденсаторы он меряет. Если у Вас есть такой мультиметр, то по маркировке определите его емкость и промеряйте далее конденсатор мультиметром.

Если мультиметр показывает емкость такую же (или с отклонением не более 30 %) от той, какая указана на корпусе, то он исправен. Если проверяете полярный электролитический конденсатор, то при измерении нужно соблюдать полярность.

При проверке конденсаторов в высоковольтных устройствах (блоках питания) соблюдайте осторожность. Измерять нужно только полностью разряженный конденсатор

Разрядить его можно замкнув его контакты отверткой, а в отдельных случаях через резистор, чтобы исключить образование искры. Впаивать конденсатор так же нужно полностью разряженным.

Если у Вас стрелочный прибор, то проверяем конденсатор так. Переключаем прибор в режим измерения сопротивления. Подсоединив контакты конденсатора к мультиметру, смотрим на поведение стрелки прибора. Желательно под рукой иметь заведомо исправный конденсатор такой же емкости в качестве эталона .Сравнивая поведение стрелки с эталоном получаем результат:

Еще хотелось бы сказать пару слов о другом замечательном приборе, который идеально подходит для определения исправности большинства конденсаторов. Этот прибор является по сути определителем элементов. Это особенно актуально в наше время, когда по внешнему виду уже бывает трудно определить что за деталь в руках.

Прибор этот недорог, но определяет емкости конденсаторов, их ESR, исправность диодов, транзисторов, катушек, тиристоров, стабилизаторов. И резисторов. Множества резисторов. Есть у этого прибора и площадка для проверки SMD элементов.

Работает прибор от батареи типа «Крона». Площадка в которую вставляется деталь зажимается рычажком, который обеспечивает надежный контакт. Я слегка доработал прибор. Во-первых зажим у меня начал изнашиваться — я уже проверил много выпаянных элементов. Требуются длинные выводы, а у выпаянных деталей выводы уже обрезаны, короткие.

Поэтому я купил несколько разноцветных маленьких зажимов типа «крокодил», припаял их на провода, а провода к контактам с обратной стороны зажима на приборе. Стало удобнее проверять детали, я так раскидал целую коробку выпаянных сопротивлений, диодов, конденсаторов по номиналам. Думаю даже подпаять туда пару щупов — как у обычного мультиметра. А зажим использовать стал иногда — для проверки новых купленных деталей.

Во — вторых пока я проверял детали батарейка подсела. Поэтому я решил и здесь ввести усовершенствования. Не выпаивая разъема для «Кроны» я на те же места подпаял блок питания от какого то приборчика напряжением 9 в и 0,5 А. Можно было приделать и штекер, я его не стал искать, припаял напрямую, а чтобы провода не болтались, использовал стяжки и термоклей:

В — третьих прибор выглядел после распаковки посылки очень хрупким. То ли экономят китайцы, то ли не заморачиваются особо на мелочах. Есть сейчас версии этого прибора в корпусе, но люди все равно дорабатывают.

И я поместил его на пластмассовый корпус на саморезы — благо в плате прибора оказались под них отверстия. Осталось еще придумать прозрачную крышку на дисплей, но пока не подобрал подходящую. В итоге у меня получился вот такой девайс. На видео продемонстрирую его возможности по проверке конденсаторов:

Порядок проверки

Некоторые дефекты можно обнаружить и без прибора. Поэтому прежде чем им воспользоваться, необходимо выполнить первые 2 пункта.

Внешний осмотр

Даже небольшое вздутие корпуса – явный признак неисправности. Другие дефекты, которые легко обнаружить визуально:

• появление подтеканий (характерно для «электролитов»);
• изменение окраски корпуса;
• наличие признаков термических воздействий на данном участке (отслоение дорожек, потемнение платы и тому подобное).

Проверка надежности фиксации

Нужно попробовать покачать емкость, если она впаяна в электронную плату. Естественно, аккуратно. При обрыве одной из ножек это сразу почувствуется.

Проверка на сопротивление

Если предстоит работать с «электролитом», то здесь важна его полярность. Плюсовой вывод обозначается на корпусе меткой «+». Поэтому и клеммы прибора присоединяются соответственно. Плюсовая – на «+», минусовая – на «–». Но это для «электролитов». При проверке конденсаторов бумажных, керамических и так далее – без разницы. Предел измерения – максимальный.

Что смотреть? Как движется стрелка. В зависимости от номинала конденсатора она или сразу устремится к «∞», или медленно пойдет к краю шкалы. Но главное – при ее перемещении не должно быть скачков (рывков).

• Если в детали пробой (КЗ), то стрелка останется на нуле.
• При внутреннем обрыве она резко уйдет на «бесконечность».

На емкость

В этом случае понадобится прибор цифровой. Стоит отметить, что не все мультиметры способны провести такое испытание, а если и могут, то результат будет довольно приблизительным. По крайней мере, на изделия «made in China» особо полагаться не стоит.

Как подключать деталь к прибору, написано в его инструкции (раздел «измерение емкости»). Если речь идет об «электролите», то опять-таки – с соблюдением полярности.

Примерно определить соответствие обозначенному на корпусе детали номиналу емкости можно и стрелочным прибором. Если она небольшая, то при проверке на сопротивление стрелка отклоняется достаточно быстро, но не резко. При значительной величине емкости заряд идет медленнее, и это хорошо видно. Но опять-таки, это всего лишь косвенное свидетельство пригодности конденсатора, говорящее о том, что КЗ нет и он берет заряд. Повышенный ток утечки таким способом определить невозможно.

Полезные советы

Если схема дает сбои, то нужно обратить внимание на дату выпуска конденсаторов, стоящих в конкретной цепи. За 5 лет эта радиодеталь «усыхает» примерно на 55 – 75%. На проверку старой емкости тратить время не имеет смысла – лучше сразу менять

Даже если конденсатор в принципе и рабочий, то определенные искажения он уже вносит. Это в первую очередь относится к импульсным схемам, с которыми можно столкнуться, к примеру, при ремонте «сварочника» инверторного типа. А в идеале такие элементы цепи желательно менять раз в пару лет.
Чтобы результаты измерений были максимально точными, перед проверкой емкости в прибор следует поставить «свежую» батарейку.
Конденсатор перед испытанием должен из схемы выпаиваться (или хотя бы одна его ножка). Для больших деталей с подводкой проводов – 1 из них отсоединяется. В противном случае истинного результата не будет. Например, цепь станет «звониться» через другой участок.
В ходе проверки конденсатора нельзя касаться руками его выводов. Например, прижимать щуп к ножкам пальцами. Сопротивление нашего тела – порядка 4 Ом, поэтому так проверять радиодеталь совершенно бессмысленно.

На проверку старой емкости тратить время не имеет смысла – лучше сразу менять. Даже если конденсатор в принципе и рабочий, то определенные искажения он уже вносит. Это в первую очередь относится к импульсным схемам, с которыми можно столкнуться, к примеру, при ремонте «сварочника» инверторного типа. А в идеале такие элементы цепи желательно менять раз в пару лет.
Чтобы результаты измерений были максимально точными, перед проверкой емкости в прибор следует поставить «свежую» батарейку.
Конденсатор перед испытанием должен из схемы выпаиваться (или хотя бы одна его ножка). Для больших деталей с подводкой проводов – 1 из них отсоединяется. В противном случае истинного результата не будет. Например, цепь станет «звониться» через другой участок.
В ходе проверки конденсатора нельзя касаться руками его выводов. Например, прижимать щуп к ножкам пальцами. Сопротивление нашего тела – порядка 4 Ом, поэтому так проверять радиодеталь совершенно бессмысленно.

Измеряем сопротивление

Итак, сначала нужно проверить сопротивление конденсатора мультиметром. Для этого отпаиваем бочонок со схемы и с помощью пинцета аккуратно перемещаем его на рабочую поверхность, к примеру, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и дотрагиваемся щупами до выводов, соблюдая полярность.

Обращаем Ваше внимание на то, что если Вы перепутаете минус с плюсом, проверка работоспособности может закончиться неудачно, т.к. конденсатор сразу же выйдет из строя. Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!

Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!

После того, как Вы дотронетесь щупами до ножек, на дисплее цифрового мультиметра должно появиться первое значение, которое моментально начнет расти. Это связано с тем, что тестер при контакте начнет заряжать конденсатор.

Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.

Если же Вы только начали проверять конденсатор мультиметром, и у Вас появилась «1», значит внутри бочонка произошел обрыв и он неисправен. В то же время появление нуля на табло свидетельствует о том, что внутри кондера произошло короткое замыкание.

Если для проверки сопротивления Вы решите использовать аналоговый мультиметр (стрелочный), то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значение будет говорить о поломке детали, а плавное повышение сопротивления будет означать пригодность полярного конденсатора.

Чтобы самостоятельно проверить целостность неполярного кондера в домашних условиях, достаточно без соблюдения полярности прикоснуться щупами тестера к ножкам, выставив диапазон измерений на отметку 2 МОм. На дисплее должно появиться значение больше двойки. Если это не так, конденсатор не рабочий и его нужно заменить.

Следует также отметить, что предоставленный выше способ проверки подойдет только для изделий, емкостью более 0,25 мкФ. Если же номинал элемента схемы меньше, нужно сначала убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер – LC-метр.

Проверка конденсатора мультиметром

Существует много разных видов неисправностей конденсаторов. Электрический пробой, вызванный повышенным напряжением, замыкание участка цепи, обрыв из-за механических воздействий, утечка, которая обусловлена изменением сопротивления между обкладками. При всех этих обстоятельствах конденсатор теряет свою ёмкость. В электролитических устройствах причиной этого может быть изменение свойств электролита, его высыхание. Причиной любой неисправности может быть и производственный брак.

Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.

Подготовительные работы

К подготовительным работам можно отнести две обязательные процедуры: конденсатор нужно разрядить, а если он установлен на плате – то необходимо его выпаять. Ещё нужно определить, относится ли данный экземпляр к полярным или неполярным. Знак «-» обозначен на корпусе рядом с соответствующим выводом. Полярность надо соблюдать при всех операциях. В неполярном конденсаторе соблюдать плюс и минус не обязательно.

Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.

Разрядка конденсатора

Конденсатор предназначен для накопления электрического заряда. Все измерения надо проводить с разряженным изделием. Простейший и надёжный вариант разрядки – замыкание его выводов отвёрткой до появления искры

Но если схема работает под высоким напряжением, то следует соблюдать осторожность. Руки должны быть в резиновых перчатках, а глаза защищены очками

Далее можно производить «прозвонку».

Подключения прибора к полярному и неполярному конденсатору

Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.

Watch this video on YouTube

Процедура измерения параметров конденсатора и оценка результата

Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.

Сопротивление

Конденсатор должен быть выпаян из схемы, чтобы другие элементы не влияли на результат проверки. Для выполнения этого замера переключатель устанавливается в режим омметра. Если конденсатор неполярный, то на шкале мультиметра выбирается значение 2 МОм. Если проверяется полярный, то устанавливается 200 Ом. Если конденсатор исправный, то на дисплее появится возрастающее от нуля до единицы число. Если сразу высветится «0», то это означает, что внутри компонента короткое замыкание,  если же «1», то это означает внутренний обрыв. При неполярном конденсаторе на обрыв указывает цифра «2».

Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.

При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.

Ёмкость

Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.

ФОТО: electrongrad.ruПроверка ёмкости специальным мультиметром

Напряжение

Работоспособность конденсатора можно проверить через режим проверки напряжения. К конденсатору на несколько секунд необходимо подключить источник с напряжением, которое чуть меньше, чем написано на корпусе детали. И тут же, отключив источник, необходимо замерить напряжение на выводах. В первые секунды оно должно быть почти равным заявленному на корпусе. В противном случае, конденсатор неработоспособен.

Способ четвертый

Четвертый вариант тестирования конденсатора связан с прокруткой коленвала. Если наблюдается сильное токообразование при заводе ДВС, это признак неисправного конденсатора.

Что касается пробоя, то и его можно легко определить во время запуска двигателя. Если между центральным бронепроводом и массой появляется слабое искрообразования, а контакты искрятся сильно, это доказывает пробивание. Такой конденсатор более не способен нормально функционировать – его придется заменить.

Тем самым, тестировать элемент системы получится различными способами. Каждый автомобилист, в зависимости от собственного опыта, выбирает более подходящий вариант.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Рекомендуем посмотреть:

• Проверка реле зарядки ваз 2107
• Техническое обслуживание прерывателя распределителя
• Как проверить генератор на ваз 2107 инжектор

• Схема генератора ваз 2110 инжектор 8 клапанов

• Пропадает заряд аккумулятора на ваз 2107

• Из за чего троит двигатель

Проверка без приборов

Без измерения параметров о неисправности свидетельствуют дефекты внешнего вида:

• пятна на поверхности корпуса;
• вздутие, деформация верхней насечки на импортных электролитических конденсаторах;
• протечка электролита.

Другие способы контроля неисправности применяют в домашних условиях. Следует:

• подключить к источнику питания, напряжение не должно превышать номинальное;
• взять светодиод (низковольтную лампу с двумя проводами), дотронуться выводами светодиода до ножек конденсатора;
• вспышка светодиода (кратковременное свечение лампы) подтвердят исправность.

Для определении работоспособности конденсатора большой ёмкости:

• подключить к источнику питания, напряжение которого меньше номинального;
• снять заряд металлическим предметом.

Наличие искры при разряде подтвердит годность

При снятия заряда соблюдать осторожность, принимать защитные меры, так как разряд сопровождается мощной искрой и звуком. Для уменьшения искры применяют разряд через резистор

Как работает конденсатор и зачем он нужен

Конденсатор – это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой – он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор – это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок (проводников), разделенных между собой изолирующим материалом (диэлектриком).

простая схема конденсатора

Так каков принцип действия этого устройства? На одной пластинке (отрицательной) собирется избыток электронов, на другой — недостаток. А разница между их потенциалами будет называться напряжением. (Для строгого понимания нужно прочесть, например: И.Е. Тамм Основы теории электричества)

В зависимости от того, какой материал используется для обкладки, конденсаторы разделяют на:

• твердотельные или сухие;
• электролитические – жидкостные;
• оксидно-металлические и оксидно-полупроводниковые.

По изолирующему материалу их делят на следующие виды:

• бумажные;
• плёночные;
• комбинированные бумажно-плёночные;
• тонкослойные;
• …

Чаще всего необходимость проверки с использованием мультиметра возникает при работе с электролитическими конденсаторами.

Керамический и электролитический конденсатор

Ёмкость конденсатора находится в обратной зависимости от расстояния между проводниками, и в прямой – от их площади. Чем они больше и ближе друг к другу – тем больше ёмкость. Для её измерения используется микрофарад (mF). Обкладки изготавливаются из алюминиевой фольги, скрученной в рулон. В качестве изолятора выступает слой окисла, нанесенный на одну из сторон. Для обеспечения наибольшей ёмкости устройства, между слоями фольги прокладывается очень тонкая, пропитанная электролитом, бумага. Бумажный или пленочный конденсатор, сделанный по данной технологии, хорош тем, что обкладки разделяет слой окисла в несколько молекул, благодаря чему и удается создавать объемные элементы с большой ёмкостью.

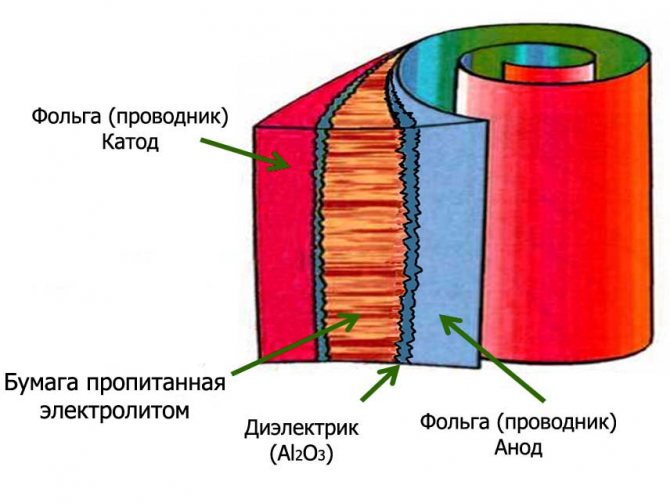

Устройство конденсатора (такой рулон помещается в алюминиевый корпус, который в свою очередь кладется в пластиковый изолирующий короб)

На сегодня конденсаторы используются практически в каждой электронной схеме. Их выход из строя чаще всего связан с истечением срока годности. Некоторым электролитическим растворам присуще «усыхание», в процессе которого уменьшается их ёмкость. Это сказывается на работе цепи и форме сигнала, проходящего по ней. Примечательно, что это характерно даже для неподключенных в схему элементов. Средний срок службы – 2 года. С этой периодичностью и рекомендуется проводить проверку всех установленных элементов.

Обозначение конденсаторов на схеме. Обычный, электролитический, переменный и подстроечный.

Как проверить конденсатор мультиметром

Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.

Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.

Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ.  Пошаговая инструкция проверки:

1. Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
2. Переключатель мультиметра ставится на значение сопротивления.
3. Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.

Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.

Если значение 1 появилось спустя некоторое время, элемент считается исправным.

Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.

Электролитический

Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.

В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.

Из чего складывается ESR:

• сопротивление обкладок, выводов, узлов соединения;
• неоднородность диэлектриков, влага, паразитные примеси;
• сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.

В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.

Керамический

Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электродетали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».

Пленочный

Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:

• снижение рабочих показателей в результате иссыхания;
• увеличение параметров тока утечки;
• повышение активных потерь внутри цепи;
• замыкание на обкладках;
• потеря контакта;
• обрыв проводника.

Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.

Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.
