Как проверить мультиметром транзистор: цифровые приборы

Дополнительное оборудование

В процессе эксплуатации владельцы автомобилей нередко устанавливают дополнительное электрооборудование:

• Сигнализацию;
• Более мощные осветительные приборы;
• Аудио и видео аппаратуру и т.п.

Их интеграция добавляет проводки в автомобиле, а также нагружает электросистему. Более того, ряд «новых» потребителей электричества неотключаемые, например, сигнализация, а значит, вероятность быстрого разряда аккумуляторной батареи становится очень актуальной.

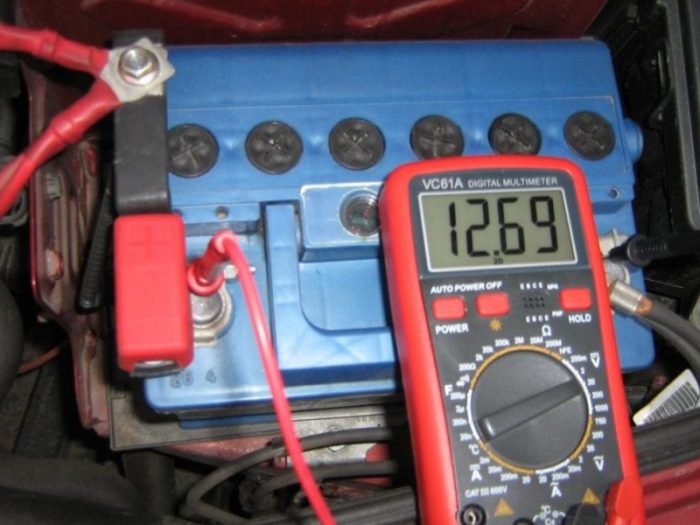

Если ваш автомобиль начинает плохо заводиться после длительной стоянки, то следует определить причину утечки тока. Найти утечку вам также поможет многофункциональный прибор, переведенный в режим амперметра.

Совет: Не забудьте выставить диапазон измерения до 10 Ампер, поскольку ток в бортовой сети автомобиля постоянный.

Проверка целостности проводки в режиме определения сопротивления

Проверить электрическую проводку можно аппаратом, у которого отсутствует прозвон проводов. Для этого нужно выбрать режим смены сопротивления. Щупы подкидываются по аналогии с прозвонкой и устанавливается режим поиска сопротивления (символ Ω).

Процесс замера начинается на минимальном значении шкалы – к примеру, 200 Ом. Остальные работы проводятся аналогично прозваниванию с отслеживанием показаний прибора. В случае целостности проводника на экран выведется размер сопротивления. При обрыве данные не отобразятся, устройство перейдет в режим OL (перезагрузка).

Попытки отыскать обрыв

Проверка транспортного средства на факт утечки тока мультиметром подразумевает аналогичные манипуляции, как и с коротким замыканием. Показателем присутствия контакта в данном случае будет измерение сопротивления. Если контакта нет, сопротивление движется к бесконечности, на устройстве отобразится единица. Контактное наличие — нулевое сопротивление.

Поэтому, для оперативной проверки обрыва проводки в автомобиле, необходимо подсоединить наш прибор к двум контактам, которые вызывают подозрение в плане обрывов. Здесь также, показатель единицы указывает на то, что есть обрыв.

Чтобы не допустить обрыва в дальнейшем, нельзя скручивать как попало провода. Для этих целей существует паяльник, специально предназначенная термоусадка. При обрыве в клемме, обязательно зачистите ее.

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

– Красный щуп в гнездо V Ω mA

– Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера)На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье – КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

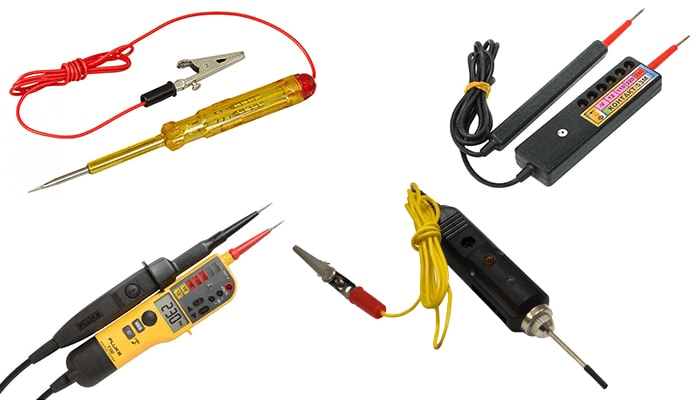

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

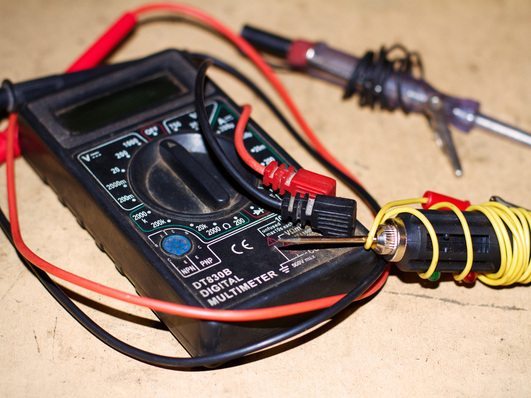

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

1. Установить режим Ω, выбрав максимальный диапазон.
2. Щупы вставить в соответствующие коннекторы.
3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
4. Концы проводников набросить на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

1. Установить режим
2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

1. Выставить режим Fcx.
2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

1. Установить режим прозвонки (значок «звуковой микшер»).
2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
2. Приблизить условный спай к точке, в которой нужно найти температуру.
3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Как пользоваться мультиметром?

При проведении измерения нужного параметра прибор подключается непосредственно в электрическую цепь. Для определения тока аппарат соединяется последовательно с элементами схемы. При измерении напряжения на нужном элементе щупы подключаются параллельно ему.

Как измерить сопротивление?

Последовательность действий:

• подсоединение проводов щупов в нужные гнезда прибора;
• установка диапазона на переключателе;
• подключение щупов параллельно измеряемому элементу;
• считывание показания.

Выбор нужного диапазона на переключателе производится по таким правилам:

1. Если уровень сопротивления элемента известен, а надо определить его годность или соответствие характеристики номиналу, то предел выбирается близким к значению сопротивления, с небольшим превышением.
2. Если уровень данного параметра неизвестен и может колебаться в очень широком диапазоне, то вначале устанавливается максимальный режим. Постепенно снижая границы, устанавливается оптимальный предел измерений.

Если при измерении сопротивления отображается значение «1», то это означает, что его величина превышает максимальное значение выбранного диапазона. Необходимо переключиться на следующий режим.

Как замерить силу постоянного тока?

Порядок проведения измерения силы тока аналогичен предыдущему варианту, но щупы подсоединяются последовательно, т.е. в разрыве электрической цепи. Провода щупа подключаются в нужные клеммы прибора с учетом величины измеряемого тока, а также полярности. Минус на схеме должен совпадать с клеммой «СОМ». Выбор пределов измерения проводится также, как описано выше.

При измерении значительной силы тока, т.е. в диапазоне до 10 А, продолжительность процедуры не должна превышать 12-15 сек.

Особенности определения переменного тока

При желании определить силу переменного тока следует помнить, что не все мультиметры имеют такую функцию. Например, модель М-831 измеряет только постоянный ток. Для того, чтобы иметь такую возможность, надо проверить наличие соответствующего обозначения на переключателе.

Если такая функция в приборе предусмотрена, то измерения проводятся аналогично предыдущему случаю. При этом не имеет значение, какой провод будет присоединен к клемме «СОМ».

Определение значений электрического напряжения

Чаще всего возникает потребность определения величины напряжения элемента питания – батарейки или аккумулятора.

В этом случае обеспечивается такая последовательность действий:

1. Узнается номинал элемента по надписи на корпусе или паспорту. Для примера, рассмотрим батарею на 9 В.
2. Устанавливается наиболее близкий диапазон измерения на переключателе. В рассматриваемом примере – 20 В.
3. Щуп с черным проводом присоединяется к клемме «СОМ» на приборе и минусу на батарее, а щуп с красным проводом – с клеммой «VωmA» и плюсом батареи.
4. Включается прибор и снимается показание с экрана.

Когда измерение проводится на схеме, где неизвестно напряжение, то вначале устанавливается максимальный предел. Обычно он составляет 600 В, а затем постепенно уменьшается до оптимального диапазона. Щупы подсоединяются параллельно измеряемому элементу.

Величина переменного напряжения измеряется аналогично. Наиболее часто мультиметр используется при определении наличия и значения напряжения в розетке. В этом случае устанавливается верхний предел, а щупы вводятся в гнезда розетки.

Как прозванивать провода?

Один из распространенных способов выяснения причин выхода из строя бытовой техники – прозвонка проводов, т.е. определение целостности токопроводящей жилы. Задача решается путем измерения сопротивления на нижних пределах переключателя. В принципе сама величина сопротивления особого значения не имеет.

Тестирование проводится в таком порядке. Щупы присоединяются к разным концам измеряемого провода. Если он в норме, то сопротивление его оценивается в миллиоммах, т.е. близко к О. При наличии обрыва, цепь нарушается и значение сопротивления измеряется в мегаоммах, а на нижних пределах измерения будет показывать «1».

При проведении измерения в резисторах с большим значением сопротивления надо учитывать, что при целом проводе его сопротивление не будет ниже номинала, а при обрыве его величина значительно выше. Прозвонка мультиметром катушек проводится на диапазонах, соответствующих номинальному значению сопротивления элемента.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

• напряжения;
• силы тока;
• сопротивления;
• прозвонки.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

• Переведите переключатель в соответствующее положение;
• В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
• Щупы МТМ идут в гнезда СОМ и VΩmA;
• Теперь выставляйте подходящий примерный диапазон;
• Если сомневаетесь, переводите в максимальное значение;
• Когда на табло появится цифра, можно отрегулировать положение;
• Если это сеть с постоянным напряжением, МТМ применяется так же;
• Но во втором случае переключатель лучше поставить в положение 20 В;
• Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

• В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
• Сначала щуп лучше поставить туда, где токовое значение выше;
• Если на табло увидите меньшее значение, можно переключиться;
• При необходимости уменьшите диапазон измерения;
• Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора.

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Watch this video on YouTube

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

Ремонт электропроводки автомобиля

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой – учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается — это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из-за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Мультиметр для прозвонки проводов

Цифровой мультиметр

Тестер позволяет определить наличие напряжения, сопротивления и параметры силы тока. Он состоит из дисплея, рукоятки выбора, портов, зондов/щупов, источника питания. В зависимости от типа счетчика существуют модификации:

• Цифровые. Устройства ЦММ с цифровым экраном для отображения измерения.
• Аналоговые. АММ-приборы с преобразователями тока и магнитоэлектрическим амперметром замеряют параметры оборудования Hi-Fi.
• Fluke. Оснащается двумя щупами – положительным (черным) и отрицательным (красным), источником питания на 9 В, электронным дисплеем. Внутренние узлы представлены схемой формирования сигналов и аналого-цифровым преобразователем.

Некоторые модификации измеряют емкость конденсаторов, проверяют транзисторы и диоды.

Маркировки на лицевой панели тестера

Режим прозвонки

Приставка «мульти» в названии означает возможность проверки нескольких параметров. Их символы наносятся на корпус в виде физических обозначений или графических рисунков. На лицевой панели присутствуют:

• U – обозначение напряжения;
• В – напряжение в вольтах;
• I – ток, сила которого регулируется постановкой рукоятки на значок;
• А – сила тока в Амперах;
• Ω, R – маркировка сопротивления;
• Ом – параметры сопротивления в Омах;
• -| |- — маркировка конденсаторов.

Для диодов и транзисторов используются графические символы.

В гнезде устройства, помеченном надписью СОМ, находится черный зонд. Это общее гнездо. На приборе может быть 2-3 рабочих отверстия для замеров напряжение, малых и больших токов.

Отверстие с маркировкой U, Ω, Hz позволяет замерять параметры напряжения, сопротивления, частоты, тестировать радиоэлементы. Сюда помещается щуп, которым можно прозвонить кабель или провода на предмет обрыва.

Гнездо с обозначением мА (mA) предназначено для определения малого (до 1 А) и большого (от 10 А) тока. Рядом с ними имеются символы ~ или -, дающие понятие о постоянном или переменном характере тока или напряжения.

Диапазон замеряемых величин

Помимо маркировки величины показателей на лицевой панели мультиметра с ручной настройкой находятся пределы замеров. Все значения имеют вид чисел, кратных цифре «2». В процессе выбора требуется ставить значение одного порядка с измеряемым, но выше его.

К примеру, чтобы проверить напряжение розетки, требуется установить диапазон 2000 Вольт. Прозвонка проводов осуществляется в режиме сопротивления с минимальным значением 2 Ом. Для длинных жил выставляется 20 Ом.

Как подключить тестер

Чтобы проверять параметры электролинии и прозванивать проводники мультиметром, его необходимо включить в цепь. Участок для тестирования находится между выводами устройства, т.е. оно подключается на вывод цепи. При замерах напряжения аппарат подсоединяется параллельно зоне теста.

Для замера параметров тока аппарат подкидывается последовательно на разрыв цепи. Подходящим местом будет точка между выходом источника питания и клеммой нагрузки.

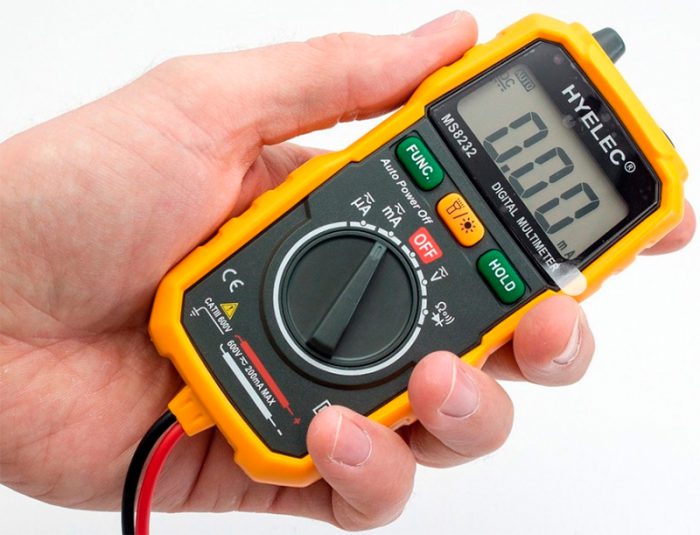

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют портативное исполнение. Их разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 разрядов и выше (так, прецизионный мультиметр 3458A производства Keysight Technologies (до 3 ноября 2014 г. Agilent Technologies) имеет 8,5 разрядов). Среди таких мультиметров встречаются как портативные устройства, питающиеся от гальванических элементов, так и стационарные приборы, работающие от сети переменного тока. Точность мультиметров с разрядностью более 5 сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 % (даже у портативных моделей).

Многие цифровые вольтметры (например В7-22А, В7-40, В7-78/1 и т. д.) по сути также являются мультиметрами, поскольку способны измерять кроме напряжения постоянного и переменного тока также сопротивление, силу постоянного и переменного тока, а у ряда моделей также предусмотрено измерение ёмкости, частоты, периода и т. д.). Также к разновидности мультиметров можно отнести скопметры (осциллографы-мультиметры), совмещающие в одном корпусе цифровой (обычно двухканальный) осциллограф и достаточно точный мультиметр. Типичные представители скопметров — АКИП-4113, АКИП-4125, ручные осциллографы серии U1600 фирмы Keysight Technologies и т. д.).

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Индикаторы цифровых мультиметров (а также вольтметров и скопметров) изготавливаются на основе жидких кристаллов (как монохромных, так и цветных) — APPA-62, В7-78/2, АКИП-4113, U1600 и т. д., светодиодных индикаторов — В7-40, газоразрядных индикаторов — В7-22А, электролюминисцентных дисплеев (ELD) — 3458A, а также вакуумно-люминесцентных индикаторов (VFD) (в том числе и цветных) — В7-78/1.

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Входное сопротивление цифрового вольтметра порядка 10 МОм (не зависит от предела измерения, в отличие от аналоговых), ёмкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание портативных мультиметров обычно осуществляется от батареи напряжением 9В. Потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов, и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В.

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

• постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
• переменное напряжение: 0..200 В, 750 В
• постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
• переменный ток: нет
• сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.
