Виды автоматических выключателей

Недопустимые ошибки при выборе автомата

Самый незначительный, на первый взгляд, просчет при выборе автоматического выключателя может привести к тяжелым последствиям. Поэтому внимательно выбирайте устройство и не повторяйте ошибок, которые освещены ниже.

Какие ошибки при выборе коммутационных устройств встречаются у новичков в сфере электрики:

• Абоненты при заключении договоров оговаривают мощность присоединения к своему жилищу. После этого техотдел рассчитывает и определяет место подключения. В зависимости от указанной мощности, выбирается сечение проводки и номинал автоматического выключателя. Запрещено увеличивать нагрузку на ввод без согласования с техническим отделом, так как это требует модернизации. Еще до установки более мощного автомата вам следует обратиться в этот отдел для урегулирования вопроса.
• При выборе автомата не столько важны показатели мощности бытовой техники, сколько состояние проводки. Если ваш автомат для варочной поверхности имеет показатель в 32А, а проводка не выдерживает и 10 А, то вам не избежать короткого замыкания. Поэтому, меняя автомат на более мощный, вначале стоит заменить электропроводку, чтобы она соответствовала характеристикам устройства защиты.
• Если вы рассчитали рабочий ток и получили среднее значение, которое одинаково близко к двум характеристикам, выбирайте устройство с большим значением. Обязательно учитывайте, способна ли ваша проводка его выдержать!
• Во избежание проблем в работе выбирайте защитные устройства одного изготовителя.
• Для гаража или дачи берите автомат с «запасом», поскольку там обычно используются приборы повышенной мощности.

И в качестве бонуса предлагаем полезное видео о том, как пошагово выбрать автоматический выключатель.

Распространенные ошибки при покупке

При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.

Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.

• При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
• Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
• Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.

Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.

Рейтинг лучших моделей класса AC

ABB DS201 2П 30 мА C

Хороший продукт, который подойдет для размещения во многих квартирах. Максимальный ток утечки составляет 30 мА. Выпускается популярной компанией, поэтому качество исполнения на премиальном уровне. Аппарат обладает всеми сертификатами и документами, которые подтверждают его безопасность, что также большой плюс.

Средняя цена – 3 300 рублей.

ABB DS201 2П 30 мА C

Достоинства:

• Надежность;
• Не занимает много места;
• Хорошая сборка;
• Доступная цена.

Недостатки:

Legrand DX3 2П 30 мА C

Этот дифавтомат отличается надежностью и безопасностью. Поэтому человек может использовать устройство без боязни за свою технику. Корпус выполнен из прочного пластика, который выдерживает незначительные механические нагрузки. Отключающая способность составляет 6 кА.

Legrand DX3 2П 30 мА C

Достоинства:

• Низкая стоимость;
• Эффективная работа;
• Надежный корпус;
• Быстрое отключение.

Недостатки:

IEK АВДТ-32М 2П 10 мА C

Топовое изделие популярной фирмы. Продукт оснащен надежными защитными функциями, которые автоматически сработают при возникновении непредвиденной ситуации. Работает с напряжениями до 230 В. Производитель оснастил прибор качественным корпусом и увеличил прочность в зоне присоединения проводников, для этого было создано 9 заклепок. Гарантия на товар составляет 5 лет, что является большим сроком и указывает покупателю на безотказность работы этого агрегата.

Средняя стоимость – 2 255 рублей.

IEK АВДТ-32М 2П 10 мА C

Достоинства:

• Простой монтаж и демонтаж;
• Компактность;
• Прочность;
• Удобный переключатель.

Недостатки:

Schneider Electric EASY 9 1П 30 мА C

Если человек ищет первоклассное качество по доступной цене и лучшую европейскую сборку, то это подходящий вариант. Продукт подойдет для большинства квартир. Производитель оснастил автомат лучшими техническими характеристиками, которые позволят увеличить эксплуатационный характеристики в разы.

Товар используется в домашних сетях, но также показывает отличные результаты на производственных участках, что значительно увеличивает область его использования.

Средняя цена – 2 000 рублей.

Schneider Electric EASY 9 1П 30 мА C

Достоинства:

• Эффективность;
• Хорошая защищенность;
• Широкая область применения;
• Качественная сборка.

Недостатки:

IEK АД-12 2П 30 мА C

Дешевый вариант, который отличается надежностью и безопасностью. Несмотря на маленькую цену, изделие прослужит владельцу свыше 5 лет, что является положительным моментом. Класс защиты – IP20, поэтому лучше избегать установки в местах с высокой влажностью. Потому что от этого изделие может испортиться и перестать работать. Выпускается популярной фирмой, которая пользуется широким спросом не только у домовладельцев, но на производственных линиях.

Корпус изготавливается из прочного пластика. Он не воспламеняется при пожаре и показывает хорошую устойчивость к перепадам температур. Установка и демонтаж автомата займет минимум времени. Компактные размеры и универсальное применение, также играют положительную роль при покупке этой модели. Работает с напряжением до 230 В, при этом ток утечки равен 30 мА. Отключающая способность – 4.5 кА.

IEK АД-12 2П 30 мА C

Достоинства:

• Высокий эксплуатационный срок;
• Небольшая цена;
• Эффективность;
• Быстрое отключение при возникновении непредвиденных обстоятельств;
• Прочный корпус.

Недостатки:

EKF АД-12 Basic 2П 30 мА C

Хорошая модель, предназначенная для функционирования в сетях, где номинальное напряжение равняется 230 В. Класс защиты – IP20, что является стандартом для подобных конструкций. Аппарат отвечает Европейским требованиям электробезопасности. Принцип работы – электронный. Внешний вид ничем не отличается предыдущих моделей, положительным моментом является простота установки и снятия, что дает возможность легко заменить товар в случае поломки.

Кроме того, дифавтомат отличается небольшими габаритами, это позволяет сэкономить больше полезного пространства в распределительном щитке. Механическая износостойкость равняется 20 000 циклов, поэтому устройство прослужит владельцу десятки лет и не сломается в неподходящий момент.

Средняя цена – 700 рублей.

EKF АД-12 Basic 2П 30 мА C

Достоинства:

• Эффективное автоматическое отключение при возникновении высоких нагрузок и короткого замыкания;
• Качество соответствует мировым стандартам;
• Экономит полезное пространство;
• Проверенный конструктив.

Недостатки:

Какой автоматический выключатель выбрать для дома?

Кроме выбора АВ по току еще есть такие параметры как отключающая способность — для бытового использования её вполне достаточно иметь в 4500 кА. Переплачивать за 6000 кА автоматические выключатели нет нужды.

Также нет необходимости переплачивать за автоматические выключатели с время токовой характеристикой «В». Я рекомендовал бы их в деревянных домах.

Использовать автоматические выключатели с время токовой характеристикой «D» вообще нет никакой необходимости. Максимум в гараже — если у вас там используется мощные электромоторы.

Как вы уже поняли выбирать автоматы по максимально допустимому току от сечения проводника, как это делают многие, в корне неправильно.

Выбор автоматического выключателя по сечению провода

Если мы отталкиваемся от сечений провода, то вот как будет выглядеть таблица.

Как правильно защищать кабельные линии, а как неправильно.

Сечение проводника	Неправильно	Правильно
1,5 мм2	16 А	10 А
2,5 мм2	25 А	16 А
4 мм2	32 А	20 А (25 А)
6 мм2	50 А	32 А

Используем кабель с сечением провода 1,5 мм2 для протяжки света и защищаем линию автоматом 10 А.

Для розеток применяем провод сечением 2,5 мм2 и ставим автоматический выключатель 16 А.

Для подключения варочной поверхности необходим кабель сечением 6 мм2 и автомат 32 А (при однофазном вводе). Для трехфазного ввода используем кабель 5*2,5 и трехполюсный автомат.

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

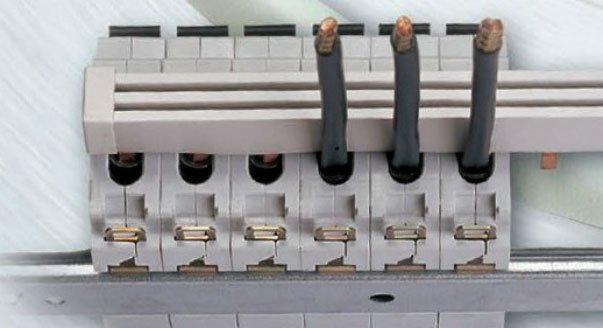

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Как рассчитать необходимый номинал автоматов

Сравнение различных автоматов показывает, что тип устройства зависит от нагрузки на электропроводку. Для расчета номинала мощности автомата с током 16 А для одиночного потребителя понадобится:

1. Определить тип сети и ее защиту.
2. Установить класс потребителя.
3. Подсчитать количество потребителей и общую максимальную нагрузку. В – старая проводка с обогревателями, электроплитами, духовками. С – помещения с бытовой техникой, газоразрядными источниками света. Д – для гаражей с компрессорами, насосами.
4. Вычислить силу тока в реальных условиях по формуле I = P/(U*cos φ) – для однофазной сети.
5. Вычислить силу тока в реальных условиях по формуле I = P/(1,73*U*cos φ) – для трехфазной сети, где U=380 В.
6. Выбрать сечение проводника (алюминий, медь) по таблицам ПУЭ.

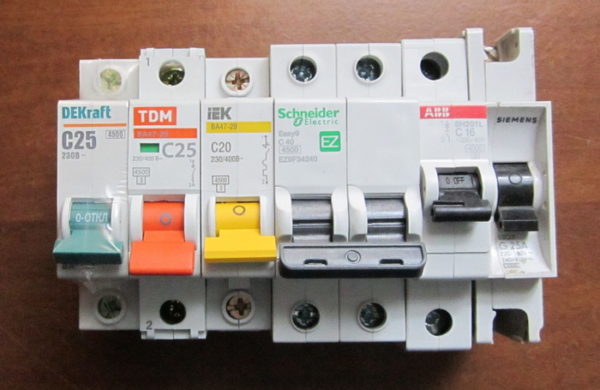

Какой фирмы выключатель лучше выбирать?

Как мы уже говорили, не стоит приобретать дешевые защитные устройства от непонятного производителя, поскольку от качества этих аппаратов напрямую зависит безопасность людей и имущества.

Если говорить о конкретных фирмах, можем посоветовать устройства Schneider Electric, ABB и Legrand, которые при номинале 16 А в настоящее время стоят от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых на сегодняшний день не превышает 50 рублей – EKF и IEK.

Все АВ предусматривают определенное число срабатываний. Пользоваться защитными устройствами в качестве выключателей нагрузки нежелательно – это приводит к изнашиванию механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна коммутироваться посредством реле или контакторов.

Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, в первую очередь устанавливается вводный автомат

Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты.

На АВ производства разных фирм кабели подключаются и крепятся по-разному. Поэтому, если необходимо заменить автоматы в щитке, вместо них лучше ставить аналогичные изделия.

Обзор автоматических выключателей «Hager» на следующем видео:

Новое – не всегда хорошее

У современных «автоматов» появились схожие проблемы с двигателями. Стремление сократить расходы на производство привело к преждевременному растрескиванию корзин сцепления, износу элементов планетарных редукторов. При этом цена запчастей для старых моделей АКПП в десятки раз выше, чем для современных «роботов». Еще один фактор, который следует учитывать, – взлетевшая мощность двигателей, что негативно сказывается на эксплуатационных характеристиках трансмиссий.

Удорожание и усложнение конструкции провоцирует увеличение режимов. Это связано с необходимостью установки большего количества электроники. Результат – повышение стоимости ремонта.

В преждевременном износе менее надежных, но технологичных современных «роботов» виноваты и сами водители. Спортивный стиль вождения ускоряет разрушение конструктивных элементов. Даже быстрая езда приводит к перегреву коробки. Решит проблему установка дополнительного масляного радиатора. Снизит износ замена штатных муфт на усиленные.

При покупке автомобиля с «автоматом» необходимо показать его специалистам. Только квалифицированные мастера смогут определить, обслуживалась ли трансмиссия согласно графику, какие жидкости для этого использовались. К повреждениям также приводит неправильная буксировка автомобиля.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

2.Bushmaster ACR 3

Это высококлассная адаптивная автоматическая винтовка, которая создана американской компанией. Разработчиками автомата было принято решение сконструировать оружие на базе винтовки M16. Но, со временем создали отдельную и полноценную автоматическую винтовку, со своими конструктивными особенностями. Вверху небольшая часть ствольной коробки делается из алюминия, а в нижней части использован ударостойкий пластик. Производители сделали шероховатую поверхность корпуса, для повышения надежности удерживания в руках.

Все элементы управления автомата имеют удобное расположение, обеспечивая легкий доступ к ним, что в свою очередь позволяет бойцу в кратчайший срок принять боевое положение. Ствол Bushmaster ACR 3 сконструирован по аналогии с теми, что используются в снайперских винтовках. Именно это позволяет быстро производить их замену. Вес винтовки 3,18 кг. На расстоянии до 500 метров гарантируется прицельная стрельба. Магазин рассчитан на 30-ть патронов. Основной минус – это слишком высокая стоимость по сравнению с оружием такого же класса.

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Что приведет к неминуемому разрушению корпуса.

Советы по выбору автоматического выключателя

Существуют два основных критерия выбора АВ. Первый основывается на исполнении АВ своей целевой функции – обеспечения защиты электрических цепей от перегрузки по току с заданными характеристиками, второй – на соотношении цена/качество, выбранного типа АВ.

Номинальный ток АВ выбирается со значением меньшим или равным, чем максимальный ток, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом с сечением токопроводящей жилы 1,5 мм2, для защиты такой цепи следует выбирать АВ с номинальным током не более 16 А. Так как для проводов данного типа максимально допустимый рабочий ток должен быть не более 21 А, а допустимый ток короткого замыкания длительностью 1 с должен быть не более 170 А, защитная характеристика АВ может быть выбрана С типа. В данном случае класс токограничения может быть любым, однако следует учитывать, что чем раньше произойдет отключение электрической цепи при коротком замыкании, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в исправном состоянии.

Количество полюсов АВ выбирается исходя из количества защищаемых электрических цепей. Для однофазной цепи – обычно применяются двухполюсные, для трех фазных – трех и четырехполюсные АВ.

Из практических соображений систему защиты от токовых перегрузок целесообразно строить по двухуровневой схеме. Первый уровень защиты выполнить на основе ВД. Так как потребители электроэнергии обычно распределены по отдельным помещениям, вторую ступень защиты целесообразно выполнить распределенного типа, группируя электрические цепи по функциональному назначению и снабжая каждую группу отдельным АВ, что позволит избежать общего отключения электроэнергии при возникновении локальной токовой перегрузки. При этом ВД должен быть рассчитан на суммарный ток всех потребителей электроэнергии.

Как рассчитать необходимый номинал автоматов

В квартире нужен двухполюсный прибор ввода перед счетчиком и распредавтоматы с одним полюсом. Кабель согласно п. 1.3.6 Правил устройства электроустановок имеет сечение 4-6 мм2. В гараж понадобится вводный переключатель для электросчетчика, устройства на 10 А для освещения и на 16 А под розетки.

Сравнение различных автоматов показывает, что тип устройства зависит от нагрузки на электропроводку. Для расчета номинала мощности автомата с током 16 А для одиночного потребителя понадобится:

1. Определить тип сети и ее защиту.
2. Установить класс потребителя.
3. Подсчитать количество потребителей и общую максимальную нагрузку. В – старая проводка с обогревателями, электроплитами, духовками. С – помещения с бытовой техникой, газоразрядными источниками света. Д – для гаражей с компрессорами, насосами.
4. Вычислить силу тока в реальных условиях по формуле I = P/(U*cos φ) – для однофазной сети.
5. Вычислить силу тока в реальных условиях по формуле I = P/(1,73*U*cos φ) – для трехфазной сети, где U=380 В.
6. Выбрать сечение проводника (алюминий, медь) по таблицам ПУЭ.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

• Лучшие производители автоматических выключателей
• Как выбрать УЗО для квартиры
• Подключение дифавтомата своими руками

Источник

Рейтинг электрических автоматов по надежности

Пользовательский рейтинг автоматических выключателей по качеству и надежности включает несколько приборов.

1 место – SH201L B16 от АВВ

SH201L B16 от АВВ Согласно отзывам потребителей, лучше выбирать электрические автоматы фирмы АВВ. Однополюсный прибор рассчитан на номинальную мощность 16 А, переменный тип напряжения. Номинальная отключающая способность – 4,5 кА.

Плюсы:

• совместим с электромагнитными и тепловыми рассеивателями;
• номинальное напряжение 230 В;
• качественная сборка;
• мощность 50 Гц;
• крепится на DIN-рейку.

Минусы:

• высокая стоимость;
• одноразовые пазы.

2 место – Power Break II от General Electric

Power Break II от General Electric Американские воздушные автоматы рассчитаны на длительную эксплуатацию. Среднеквадратичное значение составляет 200 тыс. А, номинальное напряжение – до 240 В.

Плюсы:

• наличие изоляции;
• сила тока 200-4000 А;
• удобная ручка.

Минусы:

• предназначены только для комбинированных шин;
• проблематично приобрести оффлайн.

3 место – серия «КПРО» от Контактор

КПРО от Контактор Российские модели данной серии можно взять для бытовых нужд. Они поддерживают силу тока до 100 А, ставятся в корпусах, закрываются кожухами.

Плюсы:

• наличие регулировки защиты;
• сертификация Таможенного Союза;
• диапазон силы тока 16-100 А.

Минусы: небольшое количество моделей в линейке, контакты не утоплены в корпусе.

Лучшие китайские производители автоматических выключателей

В этой категории эксперты собрали наиболее достойных производителей из Поднебесной. Хотя к китайской продукции некоторые относятся с предубеждением, компании из нашего списка имеют настоящие заводы с контролем качества, а не цеха в подвалах.

CHINT

Рейтинг: 4.5

На первом месте в категории производитель CHINT. Предприятие было организовано в 1984 году. Сейчас в нем трудится 29000 человек на более чем 80 заводах. Штаб-квартира находится в г. Веньчжоу. В Китае фирма является самой крупной среди производителей низковольтной электротехники. Каталог автоматический расцепителей содержит категории S, H и R. Всего в ассортименте 65 моделей выключателей. Они предлагаются с полюсами от 1 до 3 и номиналом тока 40-1600 А. Подходят для работы с однофазной сетью 220 В, трехфазной 400 В и даже 690 В. Пользователям в отзывах нравится, что купить выключатель этого производителя можно непосредственно на АлиЭкспресс, что выйдет дешевле, по сравнению со стоимостью в магазине, и не придется оплачивать таможенную пошлину.

Китайский концерн занесен в список лучших из-за известности и мирового признания. Это крупнейший производитель «автоматов» во всем Азиатско-Тихоакенском регионе. У продукции есть международные сертификаты CEBEC, ГОСТ, VDE, UL, FI, KEMA. Хоть товар и китайский, но он ничем не уступает европейскому в качестве.

Преимущества

1. собственная лаборатория для оценки качества;

2. работают как с крупными предприятиями, так и с частными лицами;

3. можно купить непосредственно на AliExpress;

4. логистические центры в нескольких странах мира.

1. тонкие рычаги без рельефности;

2. есть модели с открытыми клеммами;

3. специфичный запах пластика.

EKF

Рейтинг: 4.4

Бренд EKF появился в 2001 году и зарегистрирован в России, но само производство ведется на промышленных площадках Китая, поэтому наши эксперты отнесли его к категории китайских. Сейчас у производителя около 40 заводов, выпускающих кабеля, низковольтное оборудование и аксессуары к ним. Фирма обладает собственной лабораторией для тестирования качества. В каталоге предлагаются автоматические прерыватели цепи модельного типа, с дифференциалами и устройства защиты от импульсных перенапряжений. Номинал срабатывания варьирует от 6 до 125 А. Есть порог чувствительности 4.5-10 кА. Покупателям в отзывах нравится легкость пристегивания выключателя к рейке в щитке.

Наши эксперты добавили производителя в список лучших из-за наиболее доступной стоимости продукции, среди товаров, выпущенных на заводе

Это оптимальный вариант для масштабного строительства (на продукцию стоит обратить внимание застройщикам), где можно получить сертифицированный товар, который пройдет проверку, и при этом сэкономить.

Преимущества

1. корпус не подвержен горению;

2. рифленая анодированная сталь на клеммах;

3. производство сертифицировано по ISO 9001;

4. доступная цена.

Недопустимые ошибки при выборе автомата

Самый незначительный, на первый взгляд, просчет при выборе автоматического выключателя может привести к тяжелым последствиям. Поэтому внимательно выбирайте устройство и не повторяйте ошибок, которые освещены ниже.

Какие ошибки при выборе коммутационных устройств встречаются у новичков в сфере электрики:

• Абоненты при заключении договоров оговаривают мощность присоединения к своему жилищу. После этого техотдел рассчитывает и определяет место подключения. В зависимости от указанной мощности, выбирается сечение проводки и номинал автоматического выключателя. Запрещено увеличивать нагрузку на ввод без согласования с техническим отделом, так как это требует модернизации. Еще до установки более мощного автомата вам следует обратиться в этот отдел для урегулирования вопроса.
• При выборе автомата не столько важны показатели мощности бытовой техники, сколько состояние проводки. Если ваш автомат для варочной поверхности имеет показатель в 32А, а проводка не выдерживает и 10 А, то вам не избежать короткого замыкания. Поэтому, меняя автомат на более мощный, вначале стоит заменить электропроводку, чтобы она соответствовала характеристикам устройства защиты.
• Если вы рассчитали рабочий ток и получили среднее значение, которое одинаково близко к двум характеристикам, выбирайте устройство с большим значением. Обязательно учитывайте, способна ли ваша проводка его выдержать!
• Во избежание проблем в работе выбирайте защитные устройства одного изготовителя.
• Для гаража или дачи берите автомат с «запасом», поскольку там обычно используются приборы повышенной мощности.

И в качестве бонуса предлагаем полезное видео о том, как пошагово выбрать автоматический выключатель.

Категория и количество полюсов

Под категорией понимается величина тока, которая по факту является отсекателем автомата. Оборудование, которое принадлежит к категории «А», срабатывает при резком увеличении силы тока в сети в 2-3 раза.

Автоматы, принадлежащие категории «В», срабатывают при увеличении вышеозначенной характеристики в 3-5 раз.

Под количеством полюсов подразумевается количество фаз электрической проводки, а также наличие или отсутствие нулевого провода. Следовательно, электрические автоматы могут быть, как одно- так и двух-, трёх-, четырёхполюсными.

В видео профессионал даст основные рекомендации по выбору автоматических выключателей:

Подбор номинала

Выбор номинала автоматического выключателя должен соответствовать определённым требованиям. А конкретнее, автомат обязан сработать прежде, чем токи смогут превысить допустимые значения проводки. Из этого следует, что номинал автомата должен быть чуть меньше, нежели сила тока, которую способна выдержать проводка.

Выбрать нужный АВ довольно просто. Тем более что существует таблица номиналов автоматов по току, а это значительно упрощает задачу.

Исходя из всего этого, можно составить алгоритм, по которому проще всего подобрать автомат нужного номинала:

• Для отдельно взятого участка вычисляется сечение и материал провода.
• Из таблицы берётся значение максимального тока, который способен выдержать кабель.
• Остаётся с помощью таблицы лишь выбрать автомат со значением чуть меньшим длительно допустимого тока.

Таблица содержит пять номиналов АВ 16 А, 25 А, 32 А, 40 А, 63 А, из которых и будет выбираться защитное устройство. Автоматы же меньших значений практически не используются, так как нагрузки современных потребителей просто не позволят этого сделать. Таким образом, имея необходимы значения, очень легко выбрать автомат, соответствующий конкретно взятому случаю.

Почему отключается автомат

Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.

• Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
• Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
• Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
• Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
• Брак устройств защиты.
• Испортилась сама стиральная машина.

Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.

О подключении стиральной машины к УЗО смотрите далее.

Заключение: какой выбрать автоматический выключатель для дома?

Для бытового пользования в частных домах с трехфазным вводом, выбираем  автоматические выключатели с обозначениями С 10, С 16, 3P С 25 (трехфазный на ввод),  с отключающей способностью 4500 кА.

При сборке распределительного щита также необходимо использовать устройства защитного отключения (УЗО) или дифференциальные автоматы для мокрых зон. О том как распределить мощьность по фазам здесь. А еще нелишним будет поставить устройства защиты от перенапряжения — это обезопасит домашнюю электросеть от появления в ней линейного напряжения (380 вольт) в случае обрыва нуля или при еще какой аварии.

Устройства защитного отключения

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: Какой выбрать автоматический выключатель для дома? — решен окончательно.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши комментарии.
