Конструкционные особенности и виды электрических пакетных выключателей

Чем отличается, преимущества и недостатки

Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.

Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.

Отличия пакетника от автоматического выключателя (АВ)

Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.

Особенности отличий

Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.

При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.

Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.

Преимущества и недостатки

Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.

Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.

Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.

Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.

Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

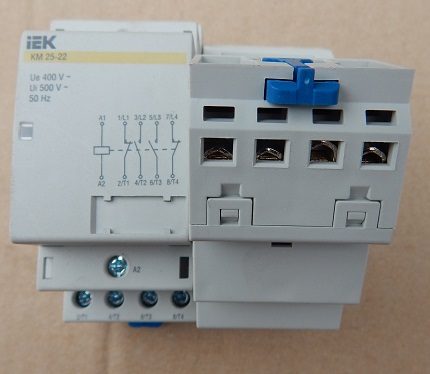

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.

Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

Подключение пакетного выключателя к сети

Для наглядного примера рассмотрим схему подключения пакетного выключателя к однофазному счетчику:

Схема подключения пакетного выключателя к сети

Провода зачищаются и крепятся в винтовых зажимах пакетника. Для удобства подключения они специально сдвинуты относительно друг друга. Для некоторых типов ПВ концы проводов нужно скручивать в кольца.

Если на корпусе аппарата есть заземляющий контакт, подключение заземления осуществляется отдельным, не являющимся рабочим нулем кабелем.

Если это трехфазная сеть, то пакетник будет иметь 2 положения: все фазы замкнуты или разомкнуты. Провода подсоединяются к клеммам с одной стороны устройства при соблюдении очередности фаз. Провода нагрузки подсоединяются с другой стороны аппарата в той же очередности при соблюдении диагональной противоположности.

Пакетный выключатель уместно использовать там, где необходимо частое переключение питания. Но их частота не должна быть больше, чем 300 раз за 1 час. Так, при номинальном напряжении и токе, а также коэффициенте мощности 8,0 такие выключатели выдерживают до 20 тысяч переключений.

Каждый пакетник имеет свою маркировку. Она состоит из нескольких условных обозначений. Например, так: П ВX – XXX XX XX XXX X. Эта таблица поможет вам ее расшифровать:

Таблица расшифровки маркировки пакетника

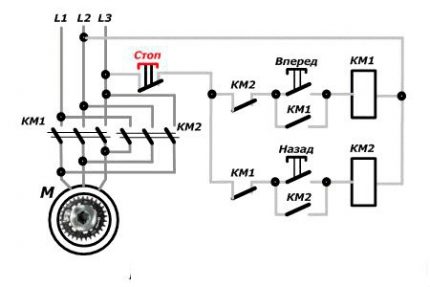

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. В нее входит клавиша SB3, МП КМ2. Немного изменена и силовая часть

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

1. Включают АВ QF1.
2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Перед запуском мотора в противоположном направлении необходимо остановить заданное прежде вращение посредством кнопки «Стоп». Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

Провод белого цвета заводит фазу А на левый контакт МП КМ1, затем через перемычку заходит на левый контакт КМ2. Выходы пускателей также объединены перекрестной перемычкой и далее через КМ1 на первую обмотку поступает фаза А двигателя

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Назначение

Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.

• в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
• в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
• в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
• Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.

Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.

Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.

Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.

Преимущества

• К достоинствам пакетников относятся:
• компактность;
• высокая скорость подавления электрической дуги;
• минимальные требования к уходу;
• устойчивость к механическим повреждениям.

Недостатки

Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.

5 бесспорных преимуществ устройств

Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:

1. Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
2. Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
3. Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
4. Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
5. Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.

Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.

Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.

Есть множество видов пакетных одно-, двух-, трех-, четырехполюсных приборов для отключения подачи электроэнергии. Их основные технические характеристики указаны в маркировке производителя и обусловлены схемами подключения

Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Трехфазные и двухпозиционные коммутаторы модульного типа

Устройство пакетного переключателя

Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:

• при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
• в современных электросетях, оснащенных системами автоматического резервирования;
• для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
• для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
• при выборе нужного режима для отопительного оборудования и сварочных агрегатов.

Трехпозиционный пакетный переключатель

Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.

Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:

• тип коммутирующего устройства;
• номинальный ток, на который рассчитан его рабочие контакты;
• электрическая схема коммутаций (таблица переключений);
• категория защищенности от климатических воздействий.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

• пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
• неподвижных контактов, расположенных по кругу;
• подвижных контактов в форме ножей;
• пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

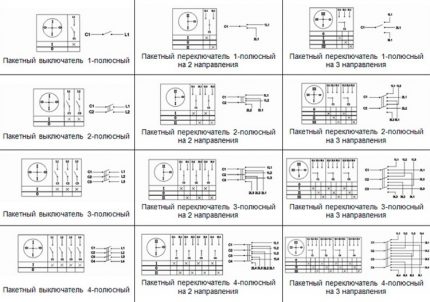

На рисунке 2 показаны схемы разных типов переключателей.

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Схема подключения пакетника

Благодаря компактности пакетный выключатель можно установить в щитке. Для этого используют дин-рейку. Если выбрана старая модель, нужно учесть, что на ней вряд ли будет защелка, и для монтажа потребуются саморезы. При установке современных пакетников проблем не бывает.

Две входные клеммы пакетника подключают к проводам фазы и нуля, которые идут от электросчетчика. А выходные клеммы подключают к автоматам в щитке.

На представленной схеме видны фазный и нулевой провода. К ним нужно подсоединить клеммы пакетного выключателя. По тому же принципу подключают автомат, если его ставят вместо старого пакетника

На отечественных схемах провода нуля и фазы обозначены синим и красным цветами соответственно.

Если изделие импортного производства, то цвета кабелей могут быть иными, поэтому обязательно ознакомьтесь с технической документацией и рекомендациями изготовителя. Не стоит экспериментировать «вслепую».

Нюансы подключения

Как же подключить пакетный выключатель? Его компактность позволяет использовать для закрепления устройства в электрическом щите стандартную DIN-рейку. В качестве крепёжных деталей обычно применяют саморезы.

Устанавливая пакетник, следует ориентироваться на его схему подключения. Вам понадобится подсоединить провода к соответствующим клеммам данного оборудования. Это процедура требует сосредоточенности и внимательности. Помните, что у приспособления, сделанного за рубежом, цветовая маркировка проводов может отличаться.

Перед приобретением пакетного выключателя тщательно изучите информацию о нём, попросите у продавца ознакомиться с прилагающимися к изделию документами. Не пытайтесь сэкономить, выбирая товар низкого качества от непроверенных производителей. Это выйдет вам боком.
