Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Общие сведения об автоматах

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

• время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
• 2 класса – 6–10 мс;
• 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики	Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ	Назначение
A	от 1,3Iн	Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В	от 3Iн до 5Iн	Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С	от 5Iн до 10Iн	Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D	от 10Iн до 20Iн	Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K	от 12 Iн	Для защиты промышленных цепей использующих индуктивную нагрузку.
Z	от 4 Iн	Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

• S – с выдержкой времени срабатывания по дифференциальному току.
• АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
• А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Расчетная мощность

С коротким замыканием все понятно. Это соединение фазы и ноль, при котором резко поднимается сила тока. Тут автомат срабатывает быстро, то есть, в действие приводится электромагнитный расцепитель. А чтобы не развился пожар, внутри прибора устраивается дугогасительная камера.

С перегрузкой все по-другому. Во-первых, необходимо решить вопрос, как рассчитать мощность автомата. которая бы соответствовала суммарной мощности электрических приборов, запитанных на сеть, где установлен сам автомат. По сути, ток, выдерживающий автомат, должен быть меньше, чем сила тока в контуре. Существуют определенные показатели, которые зависят друг от друга.

Расчет необходимой мощности автомата

• В контуре освещения обычно используется медный кабель сечением 1,5 мм² и монтируется автомат 16 А.
• На розетки выводится кабель сечением 2,5 мм² и устанавливается автоматический выключатель 25 А.
• Если оба кабеля прокладываются по воздуху, то есть проводится открытая разводка, то для них соответственно устанавливаются автоматы 19 А и 27 А.

Во-вторых, перегрузка может действовать длительное время. Она может расти медленно, поэтому в данных автоматах срабатывает тепловой расцепитель. По сути, это биметаллическая пластина, которая под действием температуры выгибается, тем самым разрывая цепь. В этом случае автомат срабатывает лишь в том случае, если сила тока превышает номинальный минимум в три раза.

Чтобы избежать перегрузки, необходимо подсчитать мощность всех используемых бытовых приборов, к примеру, на кухне. У каждого из них она указана на бирке или в техдокументации. Поэтому сложить все и узнать потребляемую мощность будет несложно. Далее расчет ведется по известному со школьной скамьи закону Ома. Он гласит, что сила тока равна мощности, деленной на напряжение в сети. К примеру, суммарная мощность всех агрегатов равна 5 кВт, напряжение 220 В. В итоге получается, что сила тока должна быть 5000/220=22,7 А. Значит, вам необходим автомат 25 А.

Маркировка

Маркировка автоматов достаточно разнообразна. В ней присутствуют как буквенная маркировка, так и цифровая. Что они обозначают?

• Серия А – используется в цепях, где перегрузки возникнуть не могут или их отклонения от номинала составляет 30%.
• В – устанавливаются в сетях, где номинальный ток может быть ниже фактического в три раза. При таких ситуациях электромагнитный выключатель отключается за 0,015 секунд, а тепловой за 4-5 секунд.
• С – это самый распространенный тип. Он может выдерживать перегруз более пяти номинальных показателей. При этом тепловой расцепитель отключается через 1,5 секунд.

Есть серии «D», «К» и «Z». В жилом секторе они не устанавливаются.

Важно! В жилых и офисных помещениях лучше всего использовать автоматы серии «В» или «С». «А» — устаревшая конструкция, которая постепенно выводится из производства

Теперь что касается буквенной маркировки. Для этого придется разобрать пример. Маркировка «С32». Что это обозначает?

• «С» — это кратность тока, который кратковременно проходит через прибор. По сути, это и есть серия.
• 32 – это номинальная сила тока, обозначается в амперах. Это долговременный показатель.

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Полезные советы

1. Серию автоматов «В» лучше использовать во вторичном фонде, то есть, в старых постройках. «С» лучше устанавливать в новостройках.
2. В российских условиях эксплуатации, имеются в виду бытовые сети, расчет ведется по току срабатывания 4500 А. Специалисты рекомендуют приобретать автоматы 6000 А.
3. Класс токоограничения «3» работает быстрее, чем «2».

Обратите внимание, что быстрота срабатывания электро автомата указывается двумя позициями: как быстро срабатывает электромагнитный расцепитель или тепловой. Последний отключает медленнее

Почему?

Все дело в том, что ток перегрузки может действовать определенное время (часами) и при этом никаких последствий электрической цепи не принести. Поэтому его нет необходимости отключать тут же, как он только возник. Вот почему производители устанавливают пределы от номинала в три, в пять или в десять раз. То есть, перегрузка не несет осложнений, как короткое замыкание.

Но ситуация отягощается тем, что каждый электрический контур имеет свой предел перегрузки. И нередко на одном контуре может возникнуть повышение силы тока и в три  раза, и в десять. Есть и так называемые ложные перегрузки, о которых нельзя забывать. И, тем более, если это ложная тревога, то сеть отключать нет никакого смысла.

Получается так, что устанавливаемый на контур автомат, необходимо точно выбирать под фактическую нагрузку. Вот почему так важен грамотно проведенный расчет потребляемой мощности на каждом контуре. Но не забывайте, что приобретаемый в магазине прибор надо проверить на нагрузки, хотя на заводе он проходит многоступенчатый контроль.

Итак, основная цель любого потребителя – это правильно выбрать электрический автомат по номинальному току.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

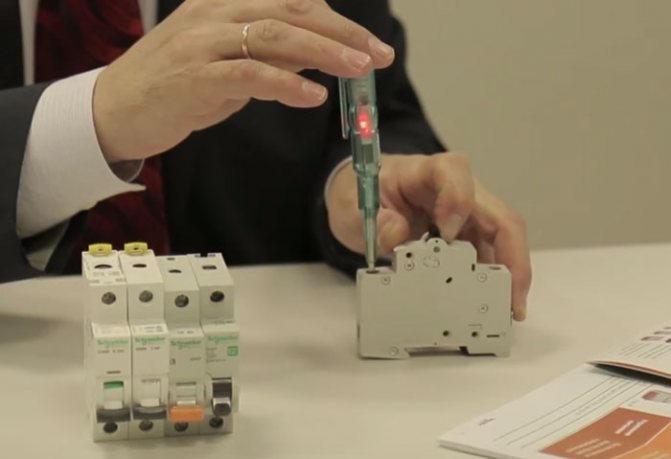

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Механические автоматы:

1. Работают при минусовых температурах – это означает, что их можно устанавливать и на улице тоже.
2. Крепятся на стену – с помощью дополнительных приспособлений.
3. Ингредиенты для них не слишком дорогие: жвачка для торговых автоматов, мячи прыгуны для аппаратов, бахилы в капсулах и т.д. Стоимость всего этого ниже, чем ингредиентов для кофейных или снековых аппаратов.
4. Не требуют обязательного подключения к сети 220В – а это значит, что закладывать в вендинговый бизнес-проект расходы на электричество не нужно. Кроме того, не будет сбоев питания, а каждая минута отсутствия электричества – это потерянный рубль, который мог бы принести вам автомат.
5. Не требуют установки оборудования для подключения к онлайн-кассе.

Обратите внимание на последние две характеристики. Это говорит о преимуществах вендингового бизнеса с помощью механических автоматов, так как в расходах можно не учитывать электричество и подключение к онлайн-учету

Это, в свою очередь, означает, что при выборе автоматов для вендинга нужно соотносить их технические характеристики с бизнес-бюджетом и теми товарами, которые вы намерены продавать.

Расчет селективности автоматов

Грамотный выбор автомата и правильная настройка — основной принцип соблюдения селективности автоматических выключателей. Избирательность для выключателя, находящегося вблизи источника, гарантирует выполнение требования: Iс.о.послед ≥ Kн.о.∙ I к.пред.

Здесь Iс.о послед. — такая величина тока, за которой следует срабатывание защиты. I к.пред. — ток КЗ в конечной точке зоны, на которую распространяется действие автомата, расположенного далеко от энергоисточника. Kн.о. — коэффициент надежности. Его величина находится в зависимости от разброса параметров.

Номинал автомата для цепи подбирают не только путем расчета, но и по такой таблице, ориентируясь на разрез кабелей в схеме

Расклад tс.о.послед ≥ tк.пред.+ ∆t демонстрирует селективность в случае регулировки АВ по времени. tс.о.послед, tк.пред. — интервалы времени срабатывания выключателей, находящихся на большой дистанции от источника питания и расположенных рядом. ∆t — параметр, который берут из каталога и обозначающий временную степень селективности.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Новое – не всегда хорошее

У современных «автоматов» появились схожие проблемы с двигателями. Стремление сократить расходы на производство привело к преждевременному растрескиванию корзин сцепления, износу элементов планетарных редукторов. При этом цена запчастей для старых моделей АКПП в десятки раз выше, чем для современных «роботов». Еще один фактор, который следует учитывать, – взлетевшая мощность двигателей, что негативно сказывается на эксплуатационных характеристиках трансмиссий.

Удорожание и усложнение конструкции провоцирует увеличение режимов. Это связано с необходимостью установки большего количества электроники. Результат – повышение стоимости ремонта.

В преждевременном износе менее надежных, но технологичных современных «роботов» виноваты и сами водители. Спортивный стиль вождения ускоряет разрушение конструктивных элементов. Даже быстрая езда приводит к перегреву коробки. Решит проблему установка дополнительного масляного радиатора. Снизит износ замена штатных муфт на усиленные.

При покупке автомобиля с «автоматом» необходимо показать его специалистам. Только квалифицированные мастера смогут определить, обслуживалась ли трансмиссия согласно графику, какие жидкости для этого использовались. К повреждениям также приводит неправильная буксировка автомобиля.

Устройство, маркировка и технические характеристики

Характеристики:

• номинальный ток – величина тока, которая протекает по автомату без ограничения времени при температуре воздуха +30 С (при большей температуре номинальный ток будет ниже);
• время-токовая характеристика – зависимость времени срабатывания от силы тока.

Второстепенные характеристики:

• номинальное напряжение;
• предельная коммутационная способность.

Автоматические выключатели обладают своим набором характеристик. Для ознакомления с ними на корпусе наносится маркировка из букв и цифр. В маркировке указываются:

• фирма-изготовитель;
• линейная серия;
• время-токовая характеристика – указывается латинской буквой B, C, D, K, Z;
• номинальный ток – указывается после буквенного значения;
• номинальное напряжение;
• предельный ток отключения;
• класс токоограничителя;
• схема подключения, обозначения клемм.

Дополнительно указывают поправочные коэффициенты, связанные с превышением температурного режима.

1 полюс

Однополюсный выключатель устанавливается на вход каждой линии однофазной цепи. Это простая модификация автомата. Устанавливается для защиты однофазной, двухфазной и трехфазной проводки. Задача – защита от возгорания.

2 полюса

Используются, где идет питание электрооборудования по двум проводам и требуется одновременная коммутация двух полюсов. Существует 2 вида двухполюсников – 2Р и 1P+N. Первый оснащен защитой обоих полюсов от перегрузок и короткого замыкания. При подключении нет разницы куда подключать ноль, а куда – фазу. Второй тип называют «однофазный с нулем» – функция автоматического защитного срабатывания только в «фазном» полюсе. Второй полюс используется для подключения нулевого провода.

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.

Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

• «А» – максимум – троекратное превышение;
• «В» – от 3 до 5;
• «С» – в 5-10 раз больше штатного;
• «D» – 10-20 кратное превышение;
• «К» – от 8 до 14;
• «Z» – в 2-4 больше штатного.

Рисунок 3. Основные параметры активации для различных типов Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).

Отображение на графике зон работы соленоида и термоэлемента

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

Таблица время токовых характеристик автоматических выключателей

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.

S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).
