Установка расширительного бака в системе отопления открытого и закрытого типа

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

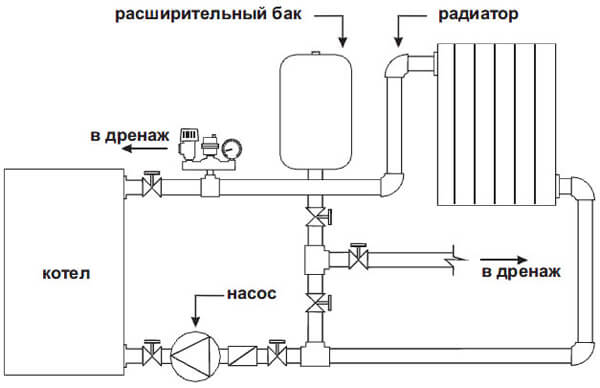

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована. Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

• начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
• в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Установка расширительного бака в системе отопления открытого и закрытого типа

В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

Как изготовить бак своими руками

Схема устройства котла.

Подобную емкость для воды и воздуха можно сделать своими руками. Изготавливается бачок из углеродистой стали. Для этого подойдет любая емкость объемом от 10-12 л. При этом нужно учитывать, что вместимость его должна составлять не менее 4% от общего объема циркулирующей в системе воды. Емкость тары можно определить путем заливки туда воды с помощью трехлитровой банки. Для бака можно использовать металлические фляги от лакокрасочных материалов

Очень важно, чтобы толщина стенок была не менее 2,5 мм. Автомобильные же топливные баки не совсем подходят для этих целей, так как их толщина невелика. Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей

Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм

Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей. Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм.

После того как выбрана емкость, необходимо ее очистить. Если в ней содержатся остатки горюче-смазочных материалов, нужно убрать их путем выпаривания горячей водой, щеткой. Емкость должна просохнуть. После этого потребуется приварить штуцеры. Штуцер желательно приваривать сбоку на высоте 4-10 см от плоскости дна. Это будет способствовать осаждению мелких частиц, ржавчины.Они нужны для присоединения бака к трубам. Бак нужно оснастить крышкой с помощью болтов или люком. Он нужен для того, чтобы можно было периодически очищать емкость. Для того чтобы определить уровень воды в баке, можно изготовить щуп. Для этого в баке потребуется сделать небольшое герметичное отверстие.

Схема размеры частей котла для самостоятельного изготовления.

Далее изготавливается штуцер из стали в соответствии с диаметром отверстия. Если штуцер будет ввариваться в расширительный бак, то потребуется пробка для закручивания из латуни или бронзы. Она обязательно должна иметь грани для гаечного ключа. Внутрь пробки кладется резиновая прокладка толщиной 4-5 мм. На самом щупе наносят деления и держат его вне бака. Для проверки уровня воды сперва нужно открутить пробку, опустить щуп в бак (щуп должен быть сухим), достать его и снова закрутить пробку. Резьбу на штуцере нужно смазать жиром или маслом, чтобы не было проблем с открыванием. Если бак возводится на чердаке, потребуется его утеплить. Снаружи и внутри бак покрывается масляной краской.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Н_ст.

1. Крайне простое устройство, легко изготовить своими руками.
2. Может годами функционировать, не вызывая никаких нареканий от пользователей.

1. Коррозия повреждает расширительный бачок в первую очередь.
2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Н_ст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности

В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами. Нет коррозии металла, так как воздух внутрь не поступает. Минус условный

Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса. Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят

Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Расширительный бак для водоснабжения и отопления ↑

Расширительные бачки являются неотъемлемыми атрибутами систем водоснабжения, систем отопления, а так же систем пожаротушения. Различают их два основных типа:

Расширительный бак открытого типа. Представляет собой емкость, на дне которой имеется соединение с трубой системы отопления. Характеризуется зависимостью уровня воды в нем от общего объема жидкости в системе. Чем выше температура воды, тем больший показатель ее объема. Бак размещается в самой верхней точке системы отопления, обычно, на чердаке здания. Для уменьшения тепловых потерь через его стенки емкость теплоизолируют. Открытый расширительный бак негерметичен, неэстетичен, громоздок, поэтому не подходит для размещения в помещении.

Расширительный бак закрытого типа или мембранный расширительный бак. Является герметичной металлической емкостью-капсулой, имеющей овальную или шарообразную форму. Внутри она разделяется мембраной, выполненной из термостойкой резины. В результате этого образовывается две камеры – жидкостная и воздушная. Внутри воздушного отделения устанавливается клапан, предназначенный для стравливания (спускания) воздуха в момент сильного повышения давления. Таким образом, жидкость занимает внутренний объем бачка.

Для того чтобы осуществить правильный подбор расширительного бака, необходимо точно знать общий объем теплоносителя.

Кроме того, его выбор должен базироваться на строгом соответствии предельно допустимым границам диапазона давлений в отопительной системе.

Необходимо знать, что завышение заявленного объема расширительного бачка на его эксплуатационные параметры, а так же на функционирование отопительной системы в целом абсолютно не влияет. И наконец, при выборе стоит произвести расчет расширительного бака с учетом того, что теплоносителю отводится ограниченный объем внутри бака. А указанное начальное избыточное и максимально допустимое значения давлений с учетом соответствующих каждому из них коэффициентов определяют самую большую часть общего объема расширительного бака, отведенную под теплоноситель.

Обычно баки мембранного типа производятся с несъемной мембраной, которая жестко крепится к сечению бака. Внешняя поверхность емкости покрывается эмалью красного цвета, а внутренняя полость, непосредственно контактирующая с рабочей средой, то есть теплоносителем – специальной влагостойкой краской.

Любая мембрана имеет такие  рабочие характеристики:

• диапазон рабочих температур;
• санитарно-гигиенические требования;
• долговечность;
• динамичность работы системы;
• устойчивость к диффузии воды.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.
