Расширительный бак для отопления закрытого типа: установка

Принцип действия гидроаккумулятора

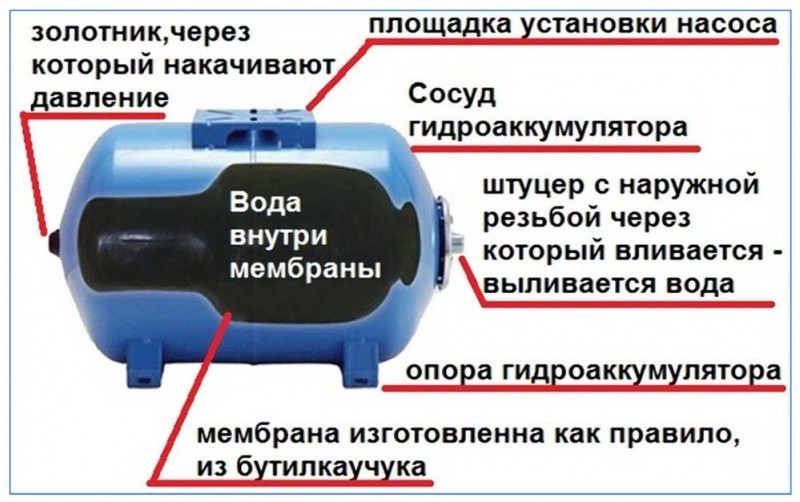

Гидроаккумулятор состоит из корпуса с резиновой мембраной, фланца, ниппеля для закачивания воздуха в полость, воздухоудалительного клапана, фитинга для крепления мембраны и пр.

В чем же заключается принцип работы гидроаккумулятора?

При попадании воды под давлением из колодца или скважины, присоединённая к водопроводу мембрана увеличивается в объёме. Соответственно, объём воздуха, находящегося между металлическими стенками гидробака и мембраной, начинает уменьшаться, тем самым создавая еще большее давление. Как только достигается установленный уровень давления, реле давления размыкает контакты подачи на насос электроэнергии и он отключается. Что же получается? Находящийся между мембраной и корпусом гидроаккумулятора воздух давит под давлением на находящуюся внутри “грушу” с водой. При открытии крана на подачу воды, давящий на мембрану воздух под давлением будет выталкивать из гидробака воду к вам в кран. При этом в мембране по мере расхода воды давление, накаченное насосом, будет падать. И как только оно упадёт до установленного уровня, контакты на реле давления снова сомкнутся и насос вновь заработает. Таким образом, в гидроаккумуляторе в рабочем состоянии всегда находится и вода и воздух, отделенные друг от друга резиновой мембраной. Стоит отметить, что давление воздуха, находящегося в полости гидроаккумулятора, в процессе эксплуатации может уменьшаться. Рекомендуется один раз в год проверять давление воздуха в гидробаке при отсутствии в нем воды. Если оно меньше нормы, можно его подкачать через ниппель с применением простого автомобильного насоса. Стоит также иметь ввиду, что вода никогда не заполняет полностью весь объем гидроаккумулятора. Реальный объем находящейся в нем воды зависит от целого ряда параметров: от формы гидроаккумулятора, изначального давления воздуха в нем, геометрической формы и эластичности диафрагмы, заданных верхнего и нижнего пределов реле давления и др.

Гидроаккумуляторы в зависимости от способа их установки бывают горизонтальные и вертикальные

Какой гидроаккумулятор лучше  выбрать? Если позволяют габариты помещения, то следует обратить внимание на то, как осуществляется удаление скапливающегося внутри резиновой мембраны воздуха. Все дело в том, что в находящейся в системе водоснабжения воде всегда присутствует растворенный воздух

И со временем этот воздух из воды выделяется и скапливается, образуя воздушные пробки в различных местах системы. Для удаления воздушных пробок в конструкции гидроаккумуляторов больших объемов (100 литров и более) дополнительно предусмотрен фитинг, на котором устанавливается клапан, через который скапливающийся в системе воздух периодически стравливается. У гидроаккумуляторов вертикального типа емкостью от 100 литров весь воздух скапливается в верхней их части и удаляется при помощи данного воздухоудалительного клапана. В горизонтальных гидроаккумуляторах воздух можно удалить при помощи дополнительного участка трубопровода, который состоит из шарового крана, выводного воздушного ниппеля и слива в канализацию. Гидроаккумуляторы, имеющие небольшой объем, такого фитинга не имеют. Их выбор оправдан разве что удобностью компоновки в небольшом помещении. Удаление скапливающегося в них воздуха возможно только при периодическом полном опорожнении.

Преимущества использования закрытых приборов

1. Небольшие габариты емкости, легкие монтаж и обслуживание бака.
2. Герметичность (исключено испарение, допустима замена воды антифризом).
3. Нет опасности недолива (перелива), замораживания.
4. Ускоренный нагрев, автоматическое регулирование.
5. Регулирование скачков давления.
6. Незначительное колебание температуры на участках соединения котла.
7. Исключены тепловые потери.
8. Добавление, снижение температуры помещения.
9. Установка в свободном для подхода месте.
10. Узкий диаметр труб – дешевле стоимость.

Главный плюс — универсальность: возможно включение в систему бойлера, конвекторного обогревателя, теплого пола, радиаторов разных конфигураций.

Гидроаккумуляторы закрытого и открытого типа

Что касается описываемых устройств открытого типа, местом их установки служит наивысшая точка системы. Обычно это чердак, крыша дома или место под потолком. Из-за теплового расширения вода не будет закипать. Если возникла утечка, система пополнится дополнительным объёмом воды. На данный момент этот тип баков является менее популярным, ведь характеризуется некоторыми недостатками, а именно:

• довольно громоздкой конструкцией;
• доступом к попаданию воздуха из помещения в систему отопления, что может способствовать появлению коррозии на отопительных приборах;
• местом установки бака служит высокая точка, из-за чего будут дополнительные затраты на трубы, а это будет способствовать потерям тепла;
• нестабильной работой при повышении давления.

Теперь коснемся аккумуляторов закрытого типа. Они имеют простую конструкцию и оснащены корпусом (1), трубой для подачи холодной воды (3), спускной трубой (4), предохранительной арматурой (5), запорной арматурой (6). Уровень воды (2) и верхняя точка в системе (7) также представлены на схеме.

Применяются такие гидроаккумуляторы, если:

• имеется независимый источник теплоэнергии;
• выполнено подключение к централизованному водоснабжению по индивидуальной схеме;
• имеется связь с солнечными коллекторами;
• есть в наличии горячее и холодное водоснабжение.

Исходя из того, что существуют разные виды баков, выбирая подходящий, важно учитывать все особенности отопительной системы. Начать следует с расчёта требуемого объёма и подходящей конструкции

Необходимо, чтобы гидроаккумулятор был надежным и долговечным. Лучше всего делать свой выбор в пользу известных брендов, товары которых будут эксплуатироваться долгие годы не в ущерб системе

Ну и, конечно же, важно обращать внимание на стоимость изделия

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Устройство мембранного бака

Оборудование представлено в виде герметичного сосуда, разделенных на два раздела:

• Воздушный отдел включает воздух под давлением.
• Водяной отдел крепится к отоплению. Он пропускает через себя воду различного давления.

Эластичная мембрана разделяет отделы, благодаря чему она изменяется по форме. Поэтому меняются объемы этих отсеков. Отдел с воздухом содержит вентиль с ниппелем, благодаря чему меняется давление. С его помощью регулируется функционирование мембранного бака.

Давление воздуха влияет на поступление воды, а также объем и давление.

Принцип работы

При увеличении водяного отсека происходит расширение бака. В результате он наполняется большим количеством воды. А отдел с воздухом приобретает меньшие размеры. Затем давление воздуха уменьшается, благодаря чему уравновешивается давление воды. При уменьшении давления в системе происходит сокращение мембраны, после чего восполняется потерянное давление.

Подача воды в мембранном баке будет происходить до того, пока воздух и вода по давлению не будут уравновешены.

Функции мембранного бака

• Для отопительной системы. Нагревание воды ведет к увеличению ее объема, из-за чего требуется применение расширительных баков. С их помощью происходит компенсация расширения воды. По размеру прибор должен соответствовать системе отопления: объем «погашает» расширение воды. Если отсутствует мембранный бак, то нагрев ведет к появлению дефектов в системе отопления. В результате может выйти из строя вся система.
• В устройстве водоснабжения мембранный бак применяется вместо гидроаккумулятора, благодаря которому накапливается вода, после чего происходит ее расход по назначению. Для работы применяется давление, присутствующее в гидроаккумуляторе, а насос в этом случае не требуется. Поскольку насос функционирует редко, то продлевается его срок эксплуатации. В качестве гидроаккумулятора он выполняет функцию компенсации воды при подключении горячей воды.
• Функция предохранения от гидроудара. Если резко включать насос для подачи воды, то такое перекрытие ведет к появлению гидроудара. Он предполагает перепад давления, из-за чего выходит из строя трубопровод и весь механизм. Мембранный бак будет выполнять функцию защиты: из-за большого давления произойдет растяжение мембраны, водяной отдел будет большим, а давление снизится.

Использование такого оборудования полезно во многих сферах работы оборудований

Поэтому очень важно его присутствие в отопительной системе

Подключение радиатора отопления к однотрубной системе: принцип работы и варианты монтажа Сбросной клапан для отопления. Отопление с естественной циркуляцией двухэтажного дома: принцип работы и варианты монтажа Сбросной клапан для отопления.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Закрытый расширительный бак для систем водоснабжения

Прежде чем выбрать подобную модель, необходимо разобраться с техническими характеристиками системы и купить именно тот агрегат, который будет максимально продуктивным и обеспечит надежную защиту системы.

Подключение и установка бака для водоснабжения в обязательном порядке должны быть произведены правильно, грамотный подход к процессу поможет добиться максимального продления срока службы оборудования.

Вертикальный или горизонтальный

Мембранные расширительные баки этих двух типов редко отличаются по техническим характеристикам, поэтому я советую выбирать агрегат в соответствии с потребностью. Исходить необходимо из способа установки и размещения в определенной части постройки. Разница в строении была специально разработана для достижения оптимального удобства при монтаже.

Устройство расширительного бака

Каждая модель современного экспанзомата состоит из таких элементов как:

1. Корпус.
2. Камера теплоносителя.
3. Отсек для инертного газа или воздуха.
4. Мембрана.

Обычный воздух является наиболее доступным для заправки, но альтернативный наполнитель резервуара способен продлить срок службы оборудования, поэтому зачастую, оказывается предпочтительнее.

Принцип работы

Любой теплоноситель может расширяться на 4% и превышать стандартные значения температуры до 95 градусов, этих цифр хватает, чтобы вывести систему отопления из строя. Закрытые баки для горячего водоснабжения предназначены, чтобы нивелировать эти нюансы, независимо от того, какая жидкость используется в трубопроводе.

Благодаря мембране из эластичных материалов чрезмерное давление нормализуется за счет воздушной камеры, а недостаток жидкости вовремя восполняется, чтобы не допустить закипание котла.

Расчет объема бака

Очень важным моментом в характеристике устройства является размер ее резервуара, произвести вычисления в системе, где теплоноситель не превышает 100 литров, мне было достаточно легко. Для таких показателей хватает 10% от общего объема, на этом примере ясно, что бачок должен вмещать не менее 10 литров.

Хочу сразу заметить, используя гликолевую жидкость, как теплоноситель необходимо делать расчеты с учетом 15%, в противном случае могут произойти неприятные нюансы в работе мембранного бака для водоснабжения. Коэффициент расширения антифриза достаточно внушительный, и обязательно через некоторое время себя проявит, к чему лучше быть готовым заранее.

Схема подключения

Ограничений в связи с местом для расположения устройства мембранного типа нет, устанавливать расширительный бак лучше по схеме, где точка обратной магистрали будет максимально выгодной. Чем прохладнее теплоноситель, тем продолжительнее срок эксплуатации мембраны и всей расширительной емкости в целом. Распространенными местами для монтажа агрегатов являются:

1. Стена.
2. Пол.

На перегородке монтируются только типы конструкций с умеренным объемом, в других случаях этого расположения я советую избегать.

Виды баков

Расширительные баки бывают двух видов – закрытые и открытые. Отличаются друг от друга они особенностями конструкции.

Таблица. Виды расширительных баков.

Тип	Описание
Закрытый или мембранный	Это бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности.
Открытый	Такой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре.

Принцип работы закрытого расширительного бака

Мембранные баки, в свою очередь, делятся на два типа – со сменной диафрагмой и со стационарной. Сменная мембрана говорит сама за себя – при необходимости ее можно легко поменять, вынув через фланец, закрепленный при помощи нескольких болтов. Расширительный бак такого типа служит максимально долго, а по форме корпуса бывает как вертикальный, так и горизонтальный, что обеспечивает возможность подбора емкости под определенное помещение.

Расширительный бак мембранного типа

В емкостях со стационарной мембраной заменить эту деталь не получится – она плотно крепится к стенкам корпуса. В случае выхода агрегата из строя его меняют полностью. Кстати, вода в такой установке, в отличие от предыдущего типа, контактирует с металлом бака, вследствие чего на его внутренней поверхности возникает процесс коррозии. Установка также бывает как вертикально, так и горизонтально ориентированной.

Размеры расширительных баков

Баки расширительные бывают не только навесные, но и напольные. Могут иметь и плоскую форму, отличаются цветом: синие предназначены для холодной воды, красные – для горячей.

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения – многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома – это позволяет делать значительные запасы водных ресурсов.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее – это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов – один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении – включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь – это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой – как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Выбор устройства

Главным критерием выбора такого бака является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора бака по объему необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей воды (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.

Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).

Расчет необходимого объема мембранного бака.

Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак объемом около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают бак объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем бака и потребность частого включения насосной станции. Однако стоит помнить, что меньший объем позволяет снизить перепады давления в системе. При этом сам бак является резервной емкостью для хранения воды.

Немаловажным критерием является и выбор производителей бака. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы

При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы

Следующий критерий – стоимость мембраны. Это актуально только для баков со сменной мембраной. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.

Виды расширительных баков и их сравнение

В отопительной системе могут быть установлены разные виды расширительных баков.

Открытые расширительные баки

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Закрытые расширительные баки

Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.

Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.

С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём воздушной камеры уменьшается, и увеличивается давление в камере с воздухом, которое как раз компенсирует высокое давление в системе. При снижении температуры теплоносителя наблюдается обратный процесс.

При низкой температуре теплоносителя бак пустой, а мембрана занимает максимальной возможный объём. При нагревании жидкость начинает заполнять полость между мембраной и ёмкостью. Остывая, теплоноситель сжимается, и воздух начинает «выталкивать» его обратно в систему

Закрытый расширительный бак системы отопления может оснащаться фланцевой (сменной) или несменной мембраной. Единственное, но существенное преимущество последнего типа – его низкая стоимость. Мембрана жестко закреплена по периметру ёмкости. В исходном положении она прижата к внутренней поверхности, та как газом заполнен весь объём. При попадании теплоносителя в расширительный бак давление увеличивается.

При пуске системы существует риск разрыва диафрагмы, поскольку давление возрастает резко. В дальнейшем показания на манометре изменяются плавно и не представляют угрозу для её целостности.

Для того, чтобы предотвратить повреждение мембраны, в отопительных системах большого объёма давление контролируют с помощью манометра. Предохранительный клапан срабатывает при достижении максимально допустимого значения. Обычно оно находится в пределах от трёх с половиной до четырёх бар для частных домов.

Фланцевый расширительный бак имеет несколько преимуществ:

• максимальная величина давления значительно больше, чем у бака с несменной диафрагмой;
• возможность замены мембраны через фланец в случае её повреждения или разрыва;
• вертикальное и горизонтальное исполнение изделий. Это даёт больше вариантов размещения в условиях маленькой котельной.

Какой лучше — открытый или закрытый?

Если сравнивать эксплуатационные и потребительские свойства открытого и закрытого типов, то преимущество последнего доказывают следующие факты:

• закрытый бак не выносится наверх, следовательно, можно сэкономить на трубах;
• мембранные баки имеют меньшие габаритные размеры;
• теплоноситель из закрытого бака точно не испарится;
• минимальные теплопотери, в отличие от требующего дополнительной изоляции открытого бака;
• защита труб и узлов систем от коррозии, которая обеспечивается за счёт отсутствия воздуха;
• закрытая система отопления может работать при высоком давлении, тогда как открытая только при низком;
• эксплуатационные расходы мембранника ниже, что у открытого бака.

Ну а вообще, конечно — выбирать вам.

.
