Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Виды и критерии выбора

Перед покупкой бачка следует ответить на два вопроса: где будет крепиться бак, и что делать в случае его поломки? Первый вопрос больше связан со вкусом и особенностями помещения. Например, если котельная расположена в отдельном помещении и в ней достаточно места, то, возможно, предпочтение будет отдано бачкам, установленным на полу или подставке. Такое размещение более надежное, но занимает дополнительную площадь и может затруднять проход.

Другая сложность может возникнуть, если необходимо установить емкость большого объема. Такие бачки выпускаются только для горизонтальной установки. Можно, конечно, выйти из положения, заменив один бак несколькими меньшего объема, подсоединив их последовательно. Однако это усложнит всю систему, внесет дополнительные затраты и может испортить общий внешний вид.

Относительно ремонта бачка следует помнить, что рано или поздно мембрана выйдет из строя. Если бак имеет разъемный корпус — это сделает ремонт дешевле, достаточно будет купить замену. В случае неразъемного корпуса придется менять всю емкость, а это обойдется намного дороже.

Важные рабочие характеристики и расчёт объёма компенсатора

При подборе расширительного бака учитывают максимальную рабочую температуру и давление. Например, теплоноситель может нагреваться до +120° С, а пиковое давление в расширительном бачке отопления может доходить до 6-10 бар (обычное среднее значение 2-4 бар). Поэтому важны характеристики мембраны, её долговечность, термостойкость, соответствие санитарным нормам.

Объём компенсатора зависит от объёма теплоносителя в целом в системе. Необязательно рассчитывать объём математически точно, часто применяют упрощённый метод: выбирают бак с ёмкостью, равной 10% от полного объёма теплоносителя. А если этот объём неизвестен, то исходят из мощности котла и вида приборов отопления. Соотношения такие: для батарей отопления принимают – 11 л/кВт, для тёплых полов – 17,5 л/кВт, для настенно-напольных обогревателей – 7,5 л/кВт.

Если ёмкость выбранного компенсатора оказалась недостаточной, то предохранительный клапан будет сбрасывать давление слишком часто. В этом случае достаточно приобрести и подключить параллельно ещё один расширительный бачок.

Довольно сложно учесть все нюансы, тем более что в каждом доме система отопления обязательно имеет свои особенности. Чтобы не ошибиться при выборе и монтаже устройства, лучше обратиться в специализированную компанию.

Устройство и функции расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

• Поддерживает давление при отключенном насосе.
• Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
• Сохраняет под давлением некоторое количество воды.
• Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Как устройство работает

Для установки качественных устройств водоснабжения предусматривается наличие и использование расширительных бачков закрытого типа (мембранного). Внешне напоминает полностью герметичную емкость, в которой находится воздушный и водяной порожек, который разделен между собой мембраной. В камере находится воздух, который поддерживается под определенным давлением, который способен дать оптимальный подпор жидкости.

Функции и устройство

Расширительный бачок закрытого типа используется для поддержания оптимального давления внутри системы, способствующий подаче воды. Для частного водоснабжения рекомендуется использовать бачки закрытого типа. Представляют собой емкости полностью герметичного типа, внутри которых устанавливается ограничительная мембрана. Она условно делит резервуар на две части – водную и воздушную. При помощи электрического насоса наполняется жидкостью первая, при этом объем жидкости в емкости будет зависеть от внутреннего давления.

В тот момент, когда показатель достигнет установленной отметки, насосы автоматически отключатся. Включение произойдет тогда, когда давление станет ниже установленной отметки. В этот же момент жидкость начнет поступать из камеры емкости бака. Цикличность выключений и включений настраивается автоматически, это позволяет продлить срок службы устройства. Установленный манометр позволит проверить уровень давления в любое время. Монтаж производится на поверхности оборудования. Он также настраивается исходя из предпочитаемого диапазона рабочего давления.

Мембранный бак одновременно будет выполнять такие важные функции:

• защита от преждевременного износа и возможной механической поломки;
• определенное количество жидкости будет сохранено под рабочим давлением;
• помогает избежать возможного гидравлического удара, который может быть вызван скачком напряжения в сети или завоздушенностью системы;
• способствует поддержанию оптимального уровня давление при аварийном прекращении работы насоса.

Если уровень водопотребления не существенен, то включения насоса можно избежать. При этом уровень потребления будет перекрываться только тем объемом, который находится в бачке. Использование подобных устройств имеет ряд существенных преимуществ. Примером может служить низкий процент вероятности загрязнения воды, которая находится внутри устройства. Они практичны, легко устанавливаются и полностью герметичны, что позволяет избежать попадания мусора извне. При этом не следует избегать соблюдения самых обычных правил безопасности. Возможна и самостоятельная установка, но рекомендуется отдать предпочтение подобной работе профессионалу.

Неисправности

Основными неисправностями является разгерметизация емкости, прорыв мембраны или падение давления. Если вся система работает относительно нормально, такие повреждения могут быть выявлены во время осмотров, которые проводятся не реже одного раза в 6 месяцев.

Разгерметизация происходит в основном в аварийном клапане. Из-за неправильной регулировки давления клапан часто срабатывает и затем начинает пропускать. В этом случае требуется отрегулировать давление и заменить клапан. При повреждении мембраны ее необходимо заменить, если корпус неразъемный – поменять бак.

Если в рабочем режиме давление ниже номинального, это говорит о недостатке жидкости. Потеря может произойти по первым перечисленным причинам или неправильной регулировке бака. Для настройки его необходимо отключить от трубопровода, снять, слить с него воду и проверить внутреннее давление. Если оно отличается от ранее установленного значения – поправить.

Чтобы система отопления работала безотказно, важно не только правильно отрегулировать ее, но и проводить своевременные осмотры. Тогда она не причинит неудобств, а будет верно исполнять свои функции

Иногда в тепловой магистрали изначально существует избыточное давление, тогда теплоноситель будет занимать еще больший объем. Когда такое возможно, и как производить расчет можно узнать из этого видеоролика:

Средняя оценка

оценок более 0

Поделиться ссылкой

Важные рабочие характеристики и расчёт объёма компенсатора

При подборе расширительного бака учитывают максимальную рабочую температуру и давление. Например, теплоноситель может нагреваться до +120° С, а пиковое давление в расширительном бачке отопления может доходить до 6-10 бар (обычное среднее значение 2-4 бар). Поэтому важны характеристики мембраны, её долговечность, термостойкость, соответствие санитарным нормам.

Существуют три основных типа. Открытые пластиковые коллекторы, в основном используемые для бассейнов, где требуемые температуры относительно низки и используются только для сезонного использования. Плоские стеклянные коллекторы, построенные в бесконечных вариантах, являются, безусловно, наиболее часто используемыми с тех пор, с лучшей производительностью.

Вакуумные коллекторы, хотя в несколько раз с несколько более высокой эффективностью, их соотношение цены и качества в сочетании с их большей хрупкостью делают его маргинальным и только для специальных установок. Эта система не использует настоящие солнечные коллекторы, а состоит из темного пластикового купола под санитарным резервуаром для воды, который нагревается для парникового эффекта. Тем не менее, при очень низкой стоимости он имеет очень низкую эффективность в сочетании с опасностью зимних заморозков, он снижает сезонность использования.

Объём компенсатора зависит от объёма теплоносителя в целом в системе. Необязательно рассчитывать объём математически точно, часто применяют упрощённый метод: выбирают бак с ёмкостью, равной 10% от полного объёма теплоносителя. А если этот объём неизвестен, то исходят из мощности котла и вида приборов отопления. Соотношения такие: для батарей отопления принимают – 11 л/кВт, для тёплых полов – 17,5 л/кВт, для настенно-напольных обогревателей – 7,5 л/кВт.

Его использование ограничено производством горячей воды и так называется потому, что циркуляция между Солнечным коллектором и резервуаром для хранения определяется по принципу силы тяжести, а не с помощью насоса. Жидкость теплопередачи, которая нагревается внутри коллектора, становится легче, идя в резервуар хранения, где, получая его тепло, он возвращается в большой степени, создавая таким образом цикл естественной циркуляции. Чтобы это произошло, необходимо разместить резервуар хранения на крыше в несколько более высоком положении, чем коллекторы.

Если ёмкость выбранного компенсатора оказалась недостаточной, то предохранительный клапан будет сбрасывать давление слишком часто. В этом случае достаточно приобрести и подключить параллельно ещё один расширительный бачок.

Довольно сложно учесть все нюансы, тем более что в каждом доме система отопления обязательно имеет свои особенности. Чтобы не ошибиться при выборе и монтаже устройства, лучше обратиться в специализированную компанию.

По этой причине, теоретически, во многих современных домах, многие прикладные ограничения имеют эстетический и структурный характер, связанный с весом. Он может использовать все существующие солнечные коллекторы и называется так потому, что циркуляция между солнечным коллектором и резервуаром для хранения определяется насосом. Он не связан с конкретными протоколами позиционирования, поэтому он соответствует самым разнообразным техническим, заводским и архитектурным требованиям. Он может быть построен любого размера и для любого использования, от производства бытовой горячей воды до интеграции систем отопления; от гражданского использования до промышленного использования.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации.

Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

Марка	Стоимость, рубли
Объем, л	8	12	18	24	35	50	80	100	150	200	300	500
Wester	790	860	900	1 000	1 650	1 900	2 500	3 500	5 200	9 500	11 500	18 100
Объем, л	8	12	18	25	33	60	80	100	140	200	300	500
Reflex	1 520	1 600	1 980	2 300	3 070	4 900	5 900	6 700	9 060	10 860	15 000	23 000
Объем, л	8	12	18	25	35	50	80	105	150	200	250	500
Zilmet CAL-PRO	1 170	1 230	1 300	1 630	2 100	3 100	4 200	6 100	7 600	9 480	12 200	22 200

Виды (закрытого и открытого типа)

В зависимости от целевого назначения и конструктивного исполнения выделяют:

• Расширительные баки открытого типа, имеющие прямую связь с атмосферой и устанавливаемые преимущественно в системах отопления с естественной циркуляцией в верхней точке, после участка разгона теплоносителя. Чаще всего их изготавливают их листовой стали и оснащают люками для осмотра и двумя и более патрубками для ввода или отвода воды, соединения с приборами контроля или сброса. При всех плюсах (дешевизна, неограниченный объем, простота) установка открытого бака отрицательно сказывается на работе системы из-за испарения и необходимости периодического долива теплоносителя.

• Закрытые расширительные баки, в обязательном порядке устанавливаемые в системах с насосами. Данная группа представлена как обычными закрытыми емкостями большого объема (гидроаккумуляторами), так и устройствами с гибкими разделительными мембранами баллонного и тарельчатого типа, смещаемыми в сторону воздушной камеры при избыточном давлении в системе и возвращающимися в обратное положение при нормальных параметрах. Из-за ряда преимуществ баки с мембранами постепенно вытесняют остальные разновидности и устанавливаются во всех современных системах отопления и горячего водоснабжения.

В частности, закрытые расширительные баки с мембранами могут устанавливаться в любой точке системы отопления (предпочтение отдается обратным участкам с ламинарным движением, но это условие некритично, в выносе устройства в верхнюю точку после разгона нет необходимости), работать при избыточном давлении теплоносителя и реагировать на изменения его давления с высокой точностью.

В системы с такими баками не нужно доливать теплоноситель, что положительно сказывается на стабильности их работы и защищенности от коррозии. Закрытые мембранные баки не нуждаются в дополнительной изоляции и эксплуатируются при минимальных расходах.

Настройка работы мембранного бака

Когда монтажные работы проведены согласно рекомендациям, необходимо провести настройку работы механизма:

1. Закачивая воздух, выбрать нужное давление, показываемое манометром.
2. Включить насос для подачи воды.
3. Уравновесить давление и придать мембране плавающее состояние.
4. Настройка завершена. Теперь система подачи воды с установленным мембранным баком готова к работе.

Если вы приобрели бак со съемной мембраной, через некоторое время ее можно будет заменить. Для установки новой мембраны сначала открутите на фланцевом соединении болты, а затем снимите фланец и устаревшую мембрану. Установите новую и снова все тщательно закрутите.

Давление в расширительном баке?

Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.

Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.

Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.

Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.

Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.

Читайте так же:

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

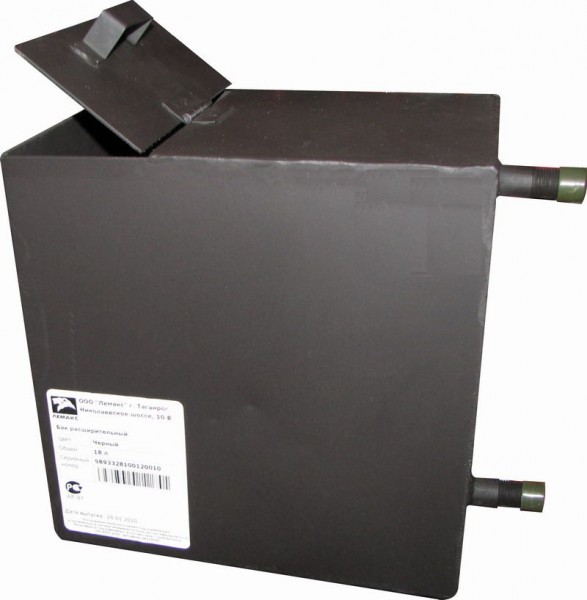

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Назначение и особенности конструкции

Чем различаются мембранный и открытый расширители? Основное отличие заключается в строении. Расширители открытого типа дают воде возможность расширяться при нагревании, забирая излишки, а когда вода охлаждается – бачок ее возвращает. Однако у этой системы есть два существенных недостатка:

1. из-за открытой конструкции бак необходимо устанавливать выше уровня воды в системе отопления. Иногда его ставят на чердаке, и тогда его требуется утеплять;
2. открытая система позволяет нагретой воде испаряться, что приводит к уменьшению ее объема, тогда его требуется пополнять.

Бак мембранного типа в силу своих конструктивных особенностей лишен таких недостатков, кроме того, он позволяет жидкости не только менять свой объем, но и поглощает гидроудары при включении насоса. В отличие от расширителя открытого типа, которые устанавливаются только вверху, эти баки можно поставить в любом месте и на любом уровне.

Другое отличие заключается в объеме. Эти бачки, по сравнению со своими собратьями открытого вида, обладают большим объемом, поэтому для их крепления требуются более прочные основания. Обычно для этого используются стены или пол помещения.

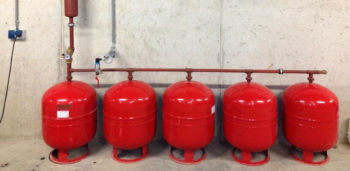

Крепление к стенеПоследовательное подключение нескольких бачков

Ограничения

На использование мембранных расширительных баков производители накладывают определённые ограничения, которые зависят от конструкции и материалов, применяемых при изготовлении устройства. Производителями предъявляются чёткие требования к свойствам и составу жидкости в отопительной системе. Содержание, к примеру, этиленгликоля в растворе антифриза ограничивают. Использование мембранного расширительного бака при превышающих допустимые нормы давлениях запрещено. Обязательна установка группы безопасности, контролирующей и ограничивающей давление в баке. В отопительных системах квартир автономного отопления и частных домов используется оборудование, рабочее давление которого составляет не менее 3 бар.
