Подключение радиаторов отопления схемы обвязки монтаж батарей

Видео инструктаж с советами от специалиста

Здравствуйте! У меня такие проблемы с теплом: 1) В угловой квартире в детской комнате проходят две трубы подача и обратка. На подаче труба огненная на обратке в раза холоднее. Радиаторы подключены к обратке это правильно или нет. Могу ли я дополнительно к подаче подсоединить еще радиаторы и пустить их по холодной уличной стене? 2) В туалете нет радиатора и трубы вообще, хотя стена так же холодная (уличная). 3) В спальной комнате имеется только труба (обратка) к ней подключена радиаторная батарея, а через стену у нас на кухне идет подача. Можно как-то объединить две комнаты и установить в двух комнатах с трубы-подачи?

У нас в 9-ти этажном доме система отопления построена так: одна труба на подающем идет снизу вверх. К ней на всех этажах подключены радиаторы параллельно с перемычками. Теплоноситель попадает в радиатор снизу, а верхний выход с радиатора, подключен к этой же трубе. Прогревается только часть радиатора. Как правильно подключить радиатор, чтобы он прогревался полностью?

Добрый день. В девятиэтажном доме двухтрубная система отопления в каждой комнате. В одной комнате труба подачи отопления проходит наверх мимо всех радиаторов. Соответственно все радиаторы с девятого этажа подключены на обратке, и у меня на втором этаже батарея вообще почти холодная. Подскажите закономерно ли такое подключение, либо это просто ошибка слесарей?

Здравствуйте! Подскажите пожалуйста насколько верны ваши данные, по определению эффективного метода подключения радиатора? И на какие источники Вы можете сослаться, для получения вышеуказанных данных? Всем заранее спасибо!

Врезать вентиль в перемычку (что не совсем законно, если стоят вентили на радиатор) или переподключить радиатор по диагональной схеме. На пропилене — это элементарно и быстро, компактно и достаточно эстетично. Верхняя врезка (выход) переносится вместо верхней заглушки напротив. Не забывайте, направление резьбы у пробок взаимно противоположное.

Очевидно у вас в доме однотрубная система отопления, при которой одни комнаты подключены к напорной магистрали, а другие комнаты сидят на обратной. Это дебильная советская система — обратная вода идет уже остывшая и не может нагреть комнату. Но за установку дополнительных батарей вас могут оштрафовать, т.к. такая переделка проекта не разрешается

Как же добавляют секции

После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .

Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.

Для стыковки секций, необходимо соединительная гайка — ниппель

Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:

• Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
• Соответственно левая – в сторону уже присутствующих секций радиатора отопления.

Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)

При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу. Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно

Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи

Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.

Чтобы не допустить протекания, необходима межсекционная прокладка

Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.

Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.

Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

• от низа подоконника – 100 мм;
• от пола – 120 мм;
• от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Воздухоотводчики

Стандартная монтажная комплектация включает в себя ручной воздухоотводчик (кран «Маевского»). Местом его установки выступает свободный верхний коллектор. Наличие стравливателя воздуха обязательно при подключении биметаллического радиатора. Дело в том, что контакт теплоносителя с материалами коллектора провоцирует химические реакции, в результате которых образуются газы.

Благодаря этому небольшому приспособлению появляется возможность удалять воздух и газы, накопившиеся внутри радиатора. Если этим пренебречь, в системе появится избыточное давление, провоцирующее нарушение циркуляции и неравномерность нагрева батарей. Для спуска газов нужно ключом открыть и закрыть кран.

Рекомендации по выбору и подключения радиаторов

За обогрев внутренних помещений в системе автономного отопления «отвечают» радиаторы отопления. Существует несколько типов отопительных батарей.

Для монтажа отопительной системы необходимо подобрать водяные радиаторы из следующих материалов:

• Сталь. Главным преимуществом является демократичная доступная цена. Недостаток — подверженность коррозии.
• Алюминий. Материал характеризуется высокой устойчивостью к коррозии, но весьма чувствителен к перепадам давления. Хотя в индивидуальном отоплении рабочее давление всегда стабильно и легко регулируется.
•  Биметалл. Комбинированный материал сочетает лучшие технические показатели алюминия и стали.
• Чугун. Это материал относится к «вечной» классике, с большим сроком службы. Из-за своего тяжелого веса монтировать радиаторы приходится на специальных мощных кронштейнах.

Виды обвязки, или как правильно подсоединить батарею отопления

Обеспечение дома или квартиры теплом — задача номер один в холодное время года. Поэтому каждый обыватель стремится первым делом создать эффективно работающую систему, которая была бы при этом экономически оправданной. А поскольку в основной своей массе системы отопления представлены радиаторным типом, вопрос о том, как правильно подсоединять батареи отопления — один из самых актуальных.

Для многих это ни о чем не говорит, особенно для тех, кто впервые сталкивается с проблемой обвязки отопительной системы. А вот тот, кто уже имел дело с созданием подобных схем, прекрасно понимает, о чем идет речь.

Классификаций типов обвязки и разводки трубной системы не так уж много, тем более, когда дело касается обвязки радиаторов. Поэтому разобраться в этом вопросе будет не очень сложно. Чаще всего именно разводка труб влияет на характер присоединения батарейных радиаторов. Поэтому необходимо рассмотреть классификацию различных систем отопления и установить, к какой из них лучше всего подходит то или иное подсоединение.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Подключение радиатора отопления к полипропиленовым трубам выбор радиаторов, запорной арматуры и фитингов

Обратите внимание: при нагреве до 95 градусов максимально допустимое давление снижается до 6-7 кгс/см. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах

Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах.

Почему? Ведь штатные параметры ЦО (4 — 6 кгс/см2, 50 — 95С) вроде бы укладываются в типичные характеристики полипропилена?

Да потому, что реальные условия эксплуатации ЦО порой отличаются от предусмотренных ГОСТами и СНиПами.

• При экстремально низких уличных температурах практикуется работа элеваторного узла без сопла, с заглушенным подсосом. В этом режиме в систему отопления поступает теплоноситель с подающей нитки теплотрассы, имеющий температуру до 150С.
• При гидроударе (возникающем, в частности, при чрезмерно быстром заполнении контура) на фронте потока воды давление может достигать 25 — 30 кгс/см2.

Полипропилен на такое давление явно не рассчитан.

Кроме того, о полипропилене полезно знать еще несколько вещей.

Значительное удлинение при нагреве заставляет прокладывать длинные прямые участки розлива и подводок с использованием компенсаторов — изгибов трубы. позволяющих избежать ее деформации на прямых участках.

Удлинение может быть уменьшено при использовании армированных труб.

Для них характерен меньший коэффициент температурного расширения:

• 3 мм/1 м.п./50С для труб, армированных фиброй (рубленным стекловолокном);
• 1,5 мм/1 м.п./50С для армированного алюминиевой фольгой полипропилена.

Важный момент: при соединении с фитингом алюминиевая фольга в зоне сварки должна быть зачищена. В противном случае возможно расслоение трубы из-за электрохимической коррозии алюминия.

Оборудование при закрытой системе с принудительной циркуляцией

Когда отопительная система не сообщается с окружающим воздухом и работает под давлением, такие контуры бывают только закрытыми.

Для обвязки котла в таком случае требуется следующее оборудование:

• насос 100-200 ватт, который следует установить на подачу;
• расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
• предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
• автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
• манометр — для контроля давления.

Это обязательные элементы. Так же в схему могут включаться следующие опции:

• фильтр для газового агрегата;
• фильтр на входе в теплообменник для защиты от мусора;
• теплоаккумулятор, который выгодно ставить в паре с твердотопливными или электрическими котлами для экономии энергоресурсов.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Мини-котельные

Сейчас выпускаются модели котлов, снабженные расширительным бачком, насосом, клапаном и манометром. Это могут быть ТЭНовые, электрические, дизельные, газовые агрегаты с принудительной тягой. Эти агрегаты можно назвать мини-котельными. Так, предохранительные клапаны в схеме электрического отопления частного дома с насосом монтируют сразу на теплообменнике вместе с ТЭНом. Такая конструкция позволяет быстро сбрасывать лишний теплоноситель, если он закипит при остановке насоса.

Схема подключения котла к системе отопления в этом случае не сложная. Нужно смонтировать всего лишь два шаровых крана, которыми можно отсечь котёл в случае необходимости. Ремонт агрегата или любые профилактические работы не будут доставлять сложностей.

Варианты обвязки радиаторов отопления

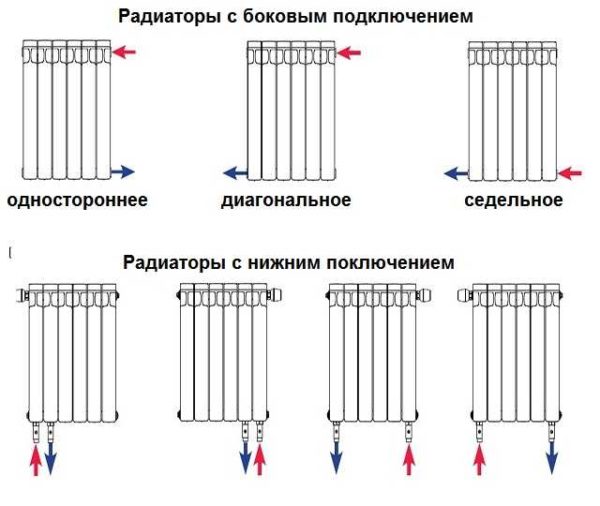

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

1. Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
2. Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
3. Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Однотрубные и двухтрубные схемы

Выбор схемы подключения радиаторов зависит от площади обогреваемых помещений, а также от используемой системы разводки труб. Она может быть однотрубной или двухтрубной:

В двухтрубной системе отопления, в отличии от однотрубной, все радиаторы имеют одинаковую температуру и равномерно отапливают дом.

• В однотрубных системах теплоноситель проходит по батареям последовательно;
• В двухтрубных системах теплоноситель распределяется по батареям по индивидуальным подводам.

Однотрубные системы принято использовать в зданиях небольшой площади. Они легки в монтаже и отличаются предельной простотой. Выходящий из отопительного котла теплоноситель подходит к первой батарее, проходит ее и отправляется к следующей батарее. После прохождения последней батареи теплоноситель направляется по прямой трубе обратно в отопительный котел.

Очевидным плюсом схемы является ее простота – не нужно делать изгибы, тратиться на лишние трубы. Отопление получается дешевым, хотя и не всегда эффективным. Все дело в том, что теплоноситель, проходя по батареям и отдавая в них тепло, остывает. И до последней батареи он дойдет уже остывшим – в последней комнате будет прохладно. Данная проблема решается установкой циркуляционного насоса, который заставит теплоноситель циркулировать быстрее.

Двухтрубные системы построены так, что каждая батарея подключается отдельной трубой. Труба с горячим теплоносителем проходит по всем комнатам, от нее делаются отводы к батареям. После выхода из батареи теплоноситель отправляется по другой трубе обратно в котел. Преимущество данной системы заключается в том, что все помещения будут прогреваться равномерно – тепло будет даже в самой дальней комнате.

Минусом двухтрубных систем является их сложность – нужно больше труб, больше трудозатрат. Также необходимо предусмотреть циркуляционный насос, так как естественная циркуляция работать здесь не будет. Кроме того, пользователи и специалисты отмечают уменьшение затрат на обогрев – двухтрубные системы получаются более экономичными.

Подключение радиаторов отопления в частном доме через индивидуальные краны, при использовании двухтрубной разводки, поможет осуществлять регулировку температуры в каждой комнате. С однотрубными системами это невозможно.
