Как правильно сделать подключение радиаторов отопления

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

Преимуществом большинства стальных радиаторов с нижним подключением является уже встроенный термостатический вентиль для установки термостатической головки, поэтому удивляться, что они стоят несколько дороже радиаторов аналогичного размера с боковым подключением, не стоит.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Батареи с нижней разводкой

Как уже указывалось выше, способов подключения радиаторов несколько. В настоящее время потребители проявляют интерес именно к нижней разводке. Она позволяет спрятать трубы отопления под напольное покрытие так, что визуально они будут незаметны. Это является беспроигрышным вариантом при обустройстве интерьера комнат, так как данные элементы будут скрыты от посторонних глаз, и при этом микроклимат в помещении не пострадает.

Плюсы

При выборе радиаторов отопления для дома потребители часто теряются, так как данные изделия представлены на рынке в огромном ассортименте. Чугунные батареи уходят в прошлое, уступая место более современным, качественным и эстетически привлекательным моделям из алюминия, стали и биметаллов. Биметаллические радиаторы имеют специальный блок, отвечающий за нижнюю подводку труб отопления.

Процесс установки не представляет особого труда, а также такие батареи очень удобны в эксплуатации за счет того, что при сезонном отключении отопления сливать воду не требуется. Теплоотдача у таких радиаторов довольно хорошая, особенно если организована нижняя подача теплоносителя. За данный процесс отвечает конструкция изделия.

Теплоноситель прогревает нижние элементы, а на верхние, кроме горячей воды, оказывают воздействие горячие потоки воздуха. За счет стального сердечника обеспечивается прочность радиатора, он становится устойчивым к воде, поступающей под высоким давлением, а также к ее повышенной скорости прохождения. Сталь, находящаяся в составе, имеет устойчивость к коррозии и высокой жесткости воды. А максимальная отдача тепла происходит за счет алюминиевой поверхности радиатора.

При конвективном обогреве алюминий является наиболее выигрышным вариантом, даже в сравнении с чугуном, так как интенсивность его теплоотдачи достигает 60 процентов.

Система ребер в таких батареях довольно сложная, имеется возможность поменять их местами, а также при необходимости добавить дополнительные элементы. Биметаллические радиаторы просты в установке за счет того, что подсоединение труб производится напрямую. Это значит, что нет изгибов, препятствующих поступлению горячей воды, поэтому элементы нагреваются максимально быстро. Еще одним преимуществом можно считать низкую цену за проведение монтажных работ с такими устройствами.

Минусы

Большое количество преимуществ установки биметаллических радиаторов с нижней разводкой не означает, что данный процесс не имеет недостатков. Среди них в первую очередь следует отметить высокую ценовую категорию подобных изделий. Однако этот минус перекрывает продолжительный срок эксплуатации батарей. Нарушения в процессе эксплуатации также могут грозить некоторыми неприятными моментами. При окончании отопительного сезона сливать воду из радиаторов не требуется, что может грозить образованием коррозийных процессов стального сердечника.

За счет того, что трубы отопление скрыты под напольным покрытием, при их порыве могут возникнуть проблемы с доступом к ним. Демонтаж пола является трудоемким и затратным процессом, однако, в некоторых случаях без него обойтись не получится. Уменьшения теплоотдачи при нижнем подключении труб можно избежать, если правильно и грамотно подойти к выбору оборудования.

Типы

Тип нижней подводки зависит от особенностей радиаторов отопления. Для этого процесса подходят такие три вида изделий, как:

• биметаллические изделия имеют секции с конвекционными элементами, их можно подключать разными способами за счет 4 точек подключения для труб отопления;
• панельные батареи могут иметь гладкую и рифленую структуру. Верхний, как и диагональный, способы подключения в данном случае невозможны;
• батареи со стальными трубами отлично отдают тепло и могут быть использованы при одностороннем подключении в отопительную систему.

Нижняя подводка может быть как односторонней, так и разносторонней. В первом случае все трубы отопления находятся по одну сторону от радиатора, теплоноситель подается сверху, а отводится снизу. В некоторых моделях имеется возможность подключить снизу обе трубы. При разносторонней подводке подача горячей воды и ее отвод производятся с разных сторон. У теплоносителя появляется возможность циркулировать в разных направлениях. Когда система отопления является индивидуальной, такой вариант становится оптимальным решением.

Подробнее смотрите в следующем видео.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

1. Теплоноситель поступает в батарею из верхнего угла.
2. Жидкость расходится по всему доступному объёму.
3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

• какая отопительная схема используется (однотрубная система или двухтрубная);
• какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

• используется, как параллельное, так и последовательное подключение батарей;
• оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Настройка отопления в частном доме

Тактование котла это штатная плата за простоту подключения котла.

Установка специальных балансировочно-запорных клапанов, термоклапанов на радиаторы вместо шаровых клапанов НЕ уменьшит тактование котла!

Только упростит балансировку радиаторов.

Минимизировать тактование котла, не во всех котлах, можно уменьшением мощности горелки в режиме отопления.

Делается, в зависимости от котла, регулировкой в самом котле или через панель управления, обычно с входом в специальное меню через код.

Не самый эффективный, но самый простой способ уменьшить тактование котла и уменьшить расход газа поставить комнатный термостат.

В котлах обычно есть специальная перемычка вместо которой подключается комнатный термостат. .

Балансировочно-запорные клапана, термоклапана для бюджетного варианта не обязательны, дольше поигравшись, пару дней, недельку, можно и шаровыми клапанами настроить, что при ограниченном бюджете позволит сэкономить деньги и поберегти нервы.

Без опыта, хоть и на много меньше, будете играться и специальными балансировочно-запорными клапанами, термоклапанами!

Так же специальных балансировочно-запорных клапанов, термоклапанов много разновидностей и если существующая разводка радиаторов в притырочку, то установив специальные балансировочно-запорные клапана можете УСУГУБИТЬ ситуацию!

Специальные балансировочно-запорные клапана, термоклапана для систем в притырочку стоят существенно дороже!

Это не говоря, что без опыта можно купить не то, так как производители бывает предоставляют НЕ верную информацию, а за бывшее установленное деньги не возвращают.

Специальные балансировочно-запорные клапана, термоклапана правильно может купить только опытный мастер взявши предварительно их в руки и позаглядывавши, перемерив все отверстия, зазоры и то бывают подводные камни.

На последних, тупиковых, радиаторах все шаровые клапана откройте и не трогайте больше, на остальных на подаче откройте, балансируйте на обратке, как отбалансируюте тоже больше не трогайте. Просто учитывайте, что у шаровых клапанов малый диапазон регулировки, так что сразу можете прикрыть на 45° и потом пробовать поджимать, прикрывать, больше, чтоб радиаторы грели как надо по помещениям. Теоритически чем ближе к котлу, тем сильней должен быть поджат клапан на обратке радиатора, так как чем ближе к котлу тем больше напор.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

• При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
• Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

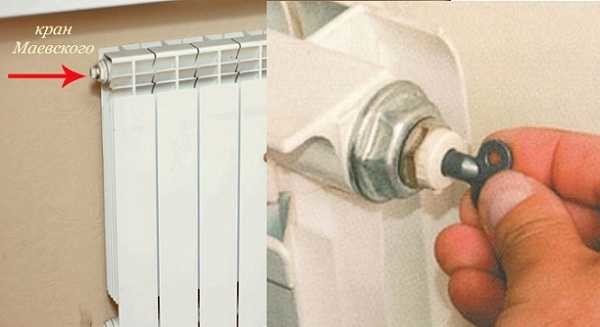

Если радиатор холодный сверху спустите воздух через кран «Маевского»

При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.

Биметалл

Биметаллические радиаторы выполнены из двух типов металла. Снаружи – алюминий, внутри – сталь. Такой радиатор:

Отлично сохраняет тепло

Благодаря стали, из которой выполнена внутренняя поверхность биметаллической батареи, контакт с водой максимально безопасен. Сталь прекрасно проводит тепло, поэтому алюминиевое покрытие легко нагревается и нагревает воздух в помещении.

Прочен и долговечен

Биметаллические батареи выдерживают высокое давление. Неочищенная вода, циркулирующая по ним, не разрушает конструкцию изнутри. Стало быть, вам не придётся разбирать напольное покрытие из-за аварии.

Отлично выглядит

Секции биметаллического радиатора качественно и красиво собраны. Поэтому он будет хорошо смотреться в любой обстановке.

https://youtube.com/watch?v=xPesDukKxf0

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

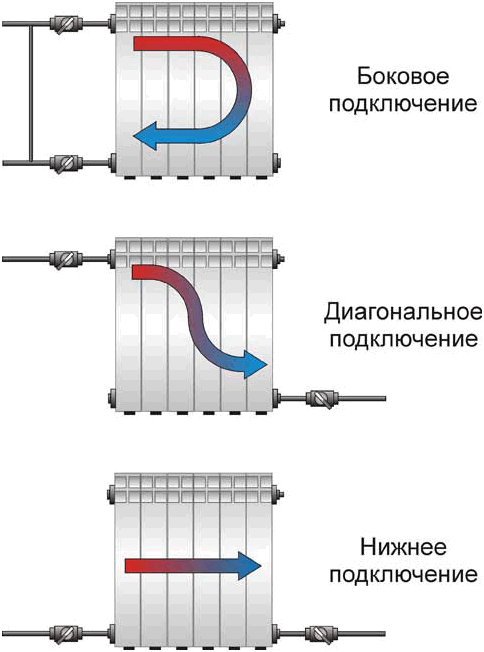

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

• возможность скрытого монтажа;
• лёгкость установки;
• имеется встроенный терморегулятор.

Минусы:

• значительные теплопотери;
• необходимость установки воздухоотводчика на каждый радиатор;
• низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

• довольно эффективное прогревание;
• несложный монтаж.

Минусы:

• снижение производительности для больших радиаторов;
• быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

• прямое; в этом случае трубы подводятся снизу;
• угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

• равномерное распределение тепла;
• максимальная теплоотдача;
• возможность прогрева больших радиаторов.

Минусы:

• Трубы подходят с разных сторон, скрыть их сложно.
• Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
