Как подключить бойлер (водонагреватель) косвенного нагрева

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла

Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения

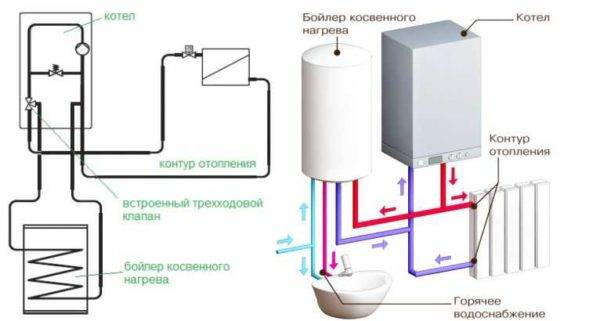

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Преимущества самодельных нагревателей

Почему хозяева все же частенько предпочитают делать бойлер своими руками? У самодельного бойлера есть масса преимуществ перед заводскими:

1. Подключается к системе отопления.
2. Ставится рядом с котлом.
3. Обходится куда дешевле покупного
4. Позволяет экономить энергоресурсы.
5. Позволяет поддерживать постоянную температуру воды.

Если говорить о минусах бойлера своими руками, то они такие:

1. Нужно довольно просторное помещение, чтобы поставить или подвесить нагреватель.
2. Если устройство недостаточно мощное, вода нагревается долго.
3. Быстро образуется накипь, так что воду лучше смягчать

Использование системы рециркуляции в схеме ГВС

Наличие в баке бойлера третьего входа позволяет подключить к нему линию рециркуляции воды.

Назначение этой системы – обеспечить практически мгновенную подачу горячей поды в зону ее потребления при открытии крана. То есть, нет необходимости сливать холодную воду из магистрали в канализацию, ожидая «прихода» горячей воды от нагревателя.

Такая возможность реализуется через создание зацикленной магистрали постоянно текущей воды с собственным циркуляционным рециркуляционным насосом – рециркуляционной системы. Она может быть реализована с подогревом полотенцесушителя или без него.

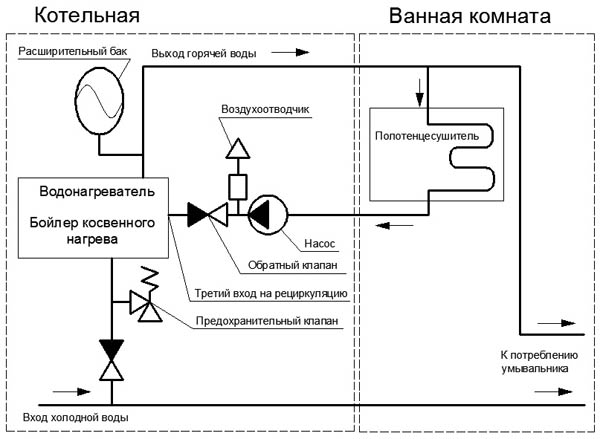

Обвязка бойлера косвенного нагрева, схема которого приведена выше, включает в себя некоторые дополнительные узлы.

Рассмотрим назначение некоторых типичных элементов в обвязке нагревательного устройства

Обратный клапаннужен для того, чтобы исключить обратное движение воды, если насос выключен.

Обратный клапанна входе в водонагреватель нужен для того, чтобы исключить движение горячей воды на холодный трубопровод. Может возникнуть ситуация, когда при нагреве воды давление в водонагревателе увеличиться и, открыв холодный кран, первым делом большое давление вытолкнет горячую воду из водонагревателя в холодный трубопровод.

Автоматический воздухоотводчик необходим для исключения попадания воздуха в насос, особенно при первом запуске. При первом запуске обратный клапан препятствует движению воздуха из бака и прогоняет горячую воду через полотенцесушитель или рециркуляционный трубопровод.

Предохранительный клапан нужен для того, чтобы защитить водонагреватель, от большого давления, вызванного расширением воды при нагреве. То есть предохранительный клапан защищает водонагреватель от высокого давления. Обычно это до 7 Bar. При достижении или превышении давления 7 bar предохранительный клапан начинает сбрасывать избыточное давление, пропуская воду через себя.

Расширительный бак компенсирует давление в системе горячего водоснабжения. Так как при нагреве воды увеличивается давление в системе горячего водоснабжения. Расширительный бак начинает в себя забирать воду, тем самым уменьшая давление. Поэтому расширительный бак уменьшает превышение давления при нагреве воды. Расширительный бак не дает сильно увеличить давление в системе при нагреве воды в бойлере косвенного нагрева.

Давление воздуха в расширительном баке не должно превышать давление предохранительного клапана, иначе действие расширительного бака бесполезно. А минимальное давление воздуха должно быть не ниже минимального давления в системе водоснабжения.

Расширительный бак ACS по своей природе является гидроаккумулятором, но рассчитан на температурный режим ГВС.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла

Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла

Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

• подготовить место установки (на полу или на стене);
• сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• встроить тройник и клапан сброса давления, закрепив соединения герметиком;
• прикрутить краны горячей (сверху) и холодной (снизу) воды;
• подключение к источнику электроэнергии, установить термостат и автоматику;
• выбрать режим нагрева;
• протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

если позволяет бюджет, лучше купить нагреватель типа «емкость в емкости» — аппарат более эффективен в работе, обслуживание – только ежегодная промывка;
всегда выясняйте полезную вместительность резервуара – она меньше заявленных габаритов на 10—30% из-за объема, занимаемого теплообменником;

накопитель большой емкости лучше брать в напольном исполнении;
для жилища в многоквартирном доме подойдет горизонтальный бойлер, подвешиваемый ближе к потолку;
при отсутствии солнечных коллекторов стоит обратить внимание на комбинированные модели, обеспечивающие работу ГВС в течение теплого периода;
минимальная толщина стенок эмалированного бака должна составлять 2 мм.

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Процесс монтажа

Монтаж рециркуляционной обвязки представляет собой один из этапов сборки линии ГВС и отопления. Обычно, его производят одновременно с установкой котла, сборкой отопительного контура и прочими работами.

Рекомендуется поручать сборку опытным специалистам, имеющим необходимые навыки и подготовку. Однако, иногда владельцы домов собирают систему самостоятельно.

Инструменты и материалы

Для сборки петли рециркуляции понадобятся:

• сварочный аппарат той или иной конструкции (в зависимости от типа водопроводных труб);
• приспособление для резки труб (болгарка, электропила, электролобзик);
• набор сантехнической подмотки, резьбовой пасты типа Унипак;
• набор фитингов, переходников, крепежных элементов.

Кроме этого, понадобятся инструменты для установки несущих элементов:

• перфоратор с бурами;
• ударная электродрель и т.п.

Необходимое оборудование

Для монтажа линии понадобятся следующие устройства:

• трубы и фитинги (используются разные виды, от медных до металлопластиковых);
• циркуляционный насос;
• запорная арматура (вентили или шаровые краны, трехходовые краны, обратные клапаны и т.п.).

Циркуляционный насос должен быть маломощным. Он нужен только для создания небольшого давления, обеспечивающего перемещение потока. Нельзя использовать модели, которые устанавливаются в систему отопления.

Выбор трубопроводов диктуется условиями эксплуатации и личными предпочтениями владельца. Например, для монтажа медных (латунных) труб понадобится пайка соединений, для которой нужна горелка, припой и опытный мастер.

Можно использовать компрессионные фитинги в сочетании с полиэтиленовыми или металлопластиковыми трубами. Это не требует использования сложного оборудования, но подходит только для систем ГВС с низким рабочим давлением.

Алгоритм действий по монтажу

Сборка циркуляционной петли производится поэтапно:

• разметка стен или других несущих поверхностей в соответствии с разработанной схемой;
• установка несущих элементов (кронштейнов, клипс, хомутов);
• нарезка труб по длине участков трассировки;
• последовательное соединение линии, подключение фитингов и переходников;
• подключение узлов смешивания, циркуляционного насоса, запорной арматуры;
• подключение обратной линии к бойлеру.

При сборке сложных линий возможны некоторые отклонения от приведенной схемы работ. Как правило, добавляют дополнительные элементы, или подключают контрольные приборы.

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C. Это чревато появлением опасных для здоровья колоний легионеллы

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Принцип работы

Главным элементом бойлера является теплообменник, изготовленный из стали или латуни. Он имеет большую площадь поверхности и располагается внутри бака, покрытого краской. Во избежание быстрого уменьшения температуры воды предусмотрена теплоизоляция или кожух.

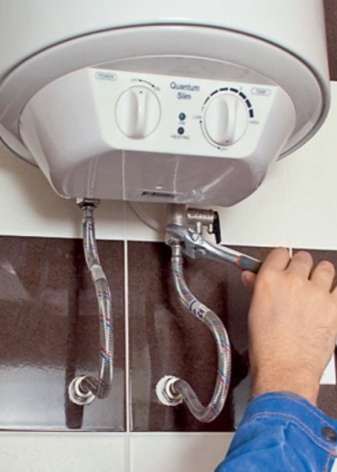

Устройство снабжено предохранительным клапаном и терморегулятором, которые защищают его от резкого повышения давления. Если конструктивно защита не предусмотрена, то её устанавливают во время обвязки водонагревателе.
Процесс нагрева воды довольно простой: горячий теплоноситель в змеевике нагревает его стенки, после чего тепло от металла переходит холодной воде в ёмкости.

Устройство косвенника
