Электрический накопительный бойлер для нагрева воды: критерии выбора водонагревателя + рейтинг лучших производителей

Принцип работы

Для начала необходимо вспомнить принцип работы отопителей. Тепловентиляторы считаются самыми простыми устройствами, нагрев происходит за счет распространение горячего воздуха вентилятором через лампу накаливания, КПД довольно низкий.

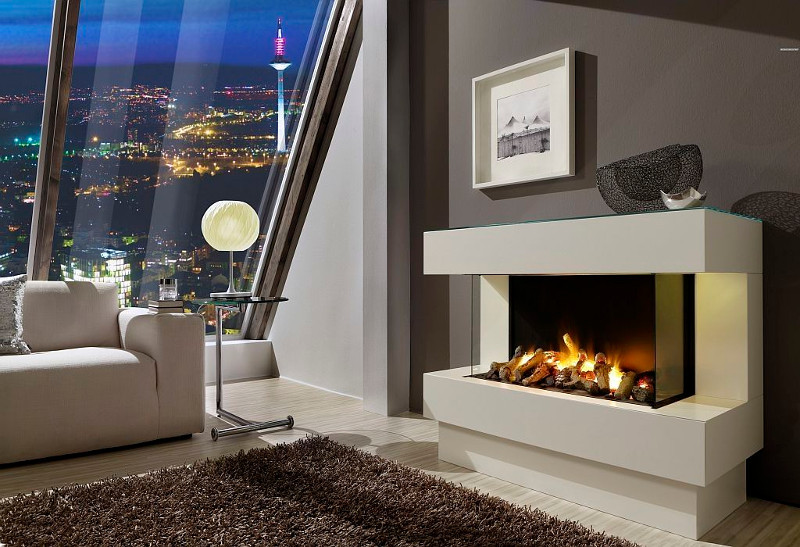

Принцип электрокаминов схож с тепловентиляторами, как правила такие устройства стационарные и несут скорее декоративную составляющую, КПД таких устройств находится на среднем уровне.

В масляных радиаторах тепло распределяется за счет нагрева масла внутри нагревателя тэнами. Нагрев происходит довольно долго, но и остывание заметно медленнее. За счет плавного нагрева масла внутри радиаторной решетки, такие батареи нельзя назвать экономичными и далее вы узнаете почему, КПД низкий. Даже в некоторых европейских странах им присвоен класс С по энергоэффективности.

Конвекторы работают на основе принципа конвекции за счет циркуляции воздуха внутри помещения через отопитель. Тяжелый холодный воздух опускается вниз, захватывается конвектором, нагревается и поднимается вверх, по мере поднятия вытесняет холодный воздух. Коэффициент полезного действия таких устройств довольно высокий.

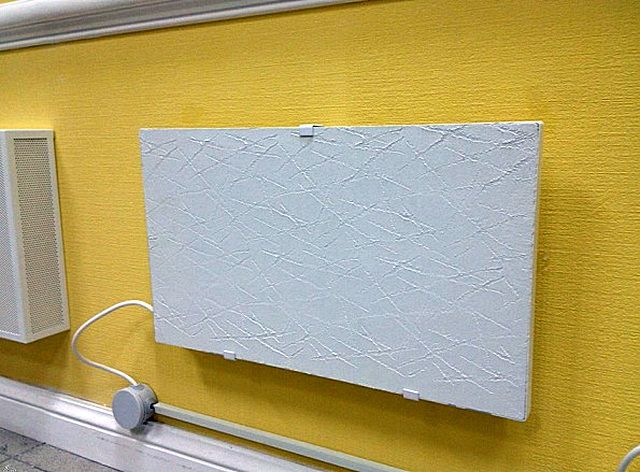

Кварцевые панели представляют из себя нагревательный электрический элемент, заключенный между панелями из искусственного камня, КПД средний. Сперва затрачивается энергия на нагрев плит и происходит дальнейшая медленная теплоотдача этими плитами.

В инфракрасных обогревателях установлены специальные излучатели (лампы), излучающие незаметные для человека инфракрасные лучи, нагревающие в первую очередь окружающие предметы, а не воздух вокруг них. Отличаются по типу ламп-излучателей, бывают: галогеновые, карбоновые, кварцевые. Такие устройства экономичнее масляных и электрических каминов. КПД довольно высокий, см. таблицу ниже.

Инфракрасные с микатермическими нагревательными элементами появились совсем недавно. Это инновационный тип инфракрасных нагревателей, обладающий самым высоким КПД. В отличии от обычных инфракрасных нагревателей, в таких отопителях источником тепловой энергии является специальная конструкция из панелей Micatherm, распределяющая невидимое безопасное инфракрасное излучение. В результате воздействия такого излучения происходит нагрев окружающих предметов, а не окружающей среды.

Обзор ТОП-5 лучших моделей

Кварцевый обогреватель Теплэко – характеристики:

• Мощность 500 Вт.
• ИК-излучение.
• Для помещения 20 м².
• Защитное отключение при перегреве и опрокидывании.
• Механический регулятор температуры.
• Термостат.
• Возможность дистанционного умного управления.

МЕГАДОР Группа-100 MG – параметры:

• Электронагреватель плинтусного типа 400 Вт.
• Повышенная влагозащита.
• Для помещения 6-8 кв. метров.
• Световая индикация работы.
• Идеален для отопления санузла, ванной, душа, кладовой, сауны, прихожей, бани.

JARKOFF JK-9002 – особенности:

• Плёночный радиатор в виде картины на 500 Вт.
• Габариты 1050х600 мм.
• Нагрев до 1000С.
• Создаёт комфортные условия в помещении, не пересушивает воздух.

AEG IWQ 120 – характеристики:

• Кварцевый радиатор, нагревающийся за 30 сек.
• Площадь охвата до 20 м².
• Защита от воды, ветра, коррозии – позволяет устанавливать в сыром помещении.
• Регулятор нагрева.

Nikapanels 330 – свойства:

• ИК-радиатор 330 Вт.
• Размеры панели из керамогранита 600х600 мм.
• Площадь от 3 до 12 м².
• Нагрев до 850С.
• Не расходует кислород.
• 1-ый класс защиты.

Модель Nikapanels 330Источник prom.st

Устройство электрического бойлера

Схема подключения бойлера.

На сегодняшний день дизайнерские решения водонагревателя могут быть самыми разнообразными. Есть вертикальные, горизонтальные, круглые, плоские модели, но любой бойлер работает по типу термоса. Внутренний бак, в котором находится вода, и корпус водонагревателя отделяет слой теплоизоляционного материала, это позволяет эффективно сохранять воду в горячем состоянии.

Основные части накопительного бойлера:

• нагревательный элемент;
• термостат – прибор, который позволяет в автоматическом режиме поддерживать заданную температуру воды, он периодически включает и отключает ТЭН;
• магниевый анод предназначен для защиты внутреннего бака с водой от коррозии;
• предохранительный и обратный клапаны, обычно они идут в одном корпусе, предохраняют конструкцию от избыточного давления и ТЭН от перегорания при отсутствии воды.

Средние цены бойлеров для нагрева воды

Стоимость водонагревателей непосредственно зависит от производителя, объема внутреннего бака, используемых технологий, мощности и много другого. Рассмотрим наиболее популярные модели оборудования различной емкости и их цены.

Модели	Объемы внутреннего бака, л.
15	30	50	80	100
Electrolux	EWH 15S	EWH 30	Axiomatic Slim	EWH Digital	EWH Magnum Slim
5 375 руб.	от 5 000 руб.	от 8 000 руб.	от 11 000 руб.	от 8 000 руб.

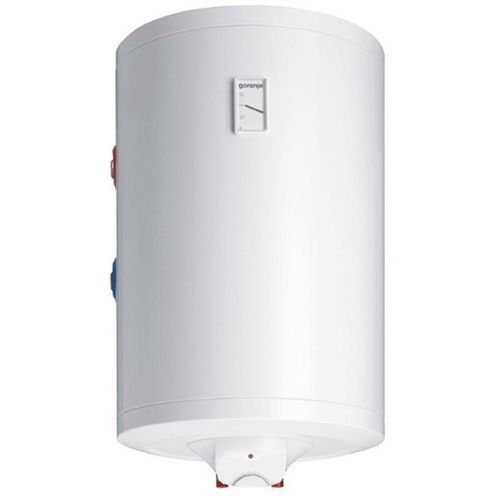

Gorenje	GT 15 UV6	TGR30NGB6	TGR 50 NGB6	TGU 80 NGB6	TG 100 NGB6
6 990 руб.	6 130 руб.	7 700 руб.	8 180 руб.	9 100 руб.

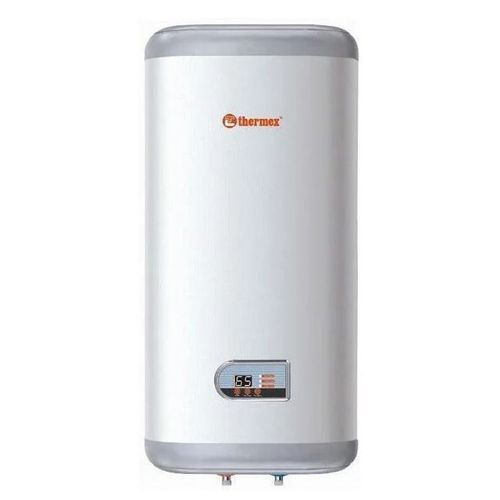

Термекс	Hit 15 U	Flat Plus IF 30 V	Ultra Slim IU 50 V	Flat Plus IF 80 V	Flat Plus IF 100 V
5 500 руб.	11 000 руб.	8 900 руб.	15 120 руб.	18 370 руб.

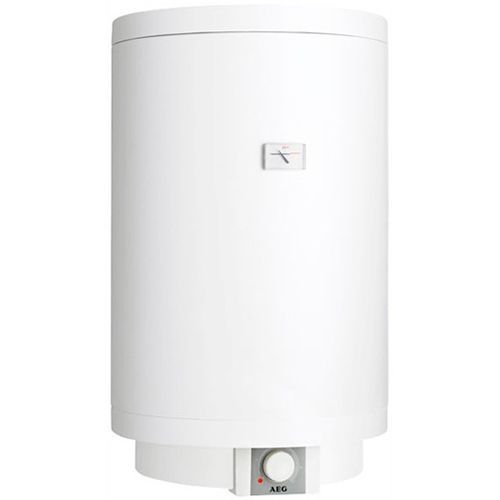

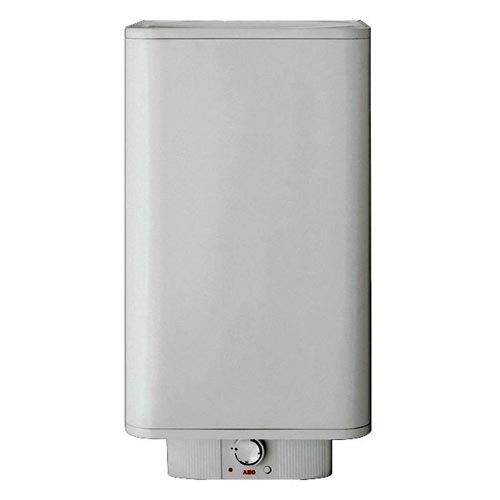

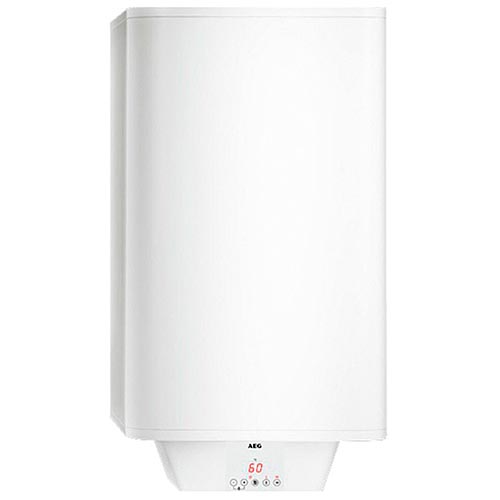

AEG	EWH 15 mini	EWH 30 Trend	EWH 50 Trend	EWH 80 Comfort EL	DEM 100 Basis
17 900 руб.	18 500 руб.	23 500 руб.	41 700 руб.	52 600 руб.

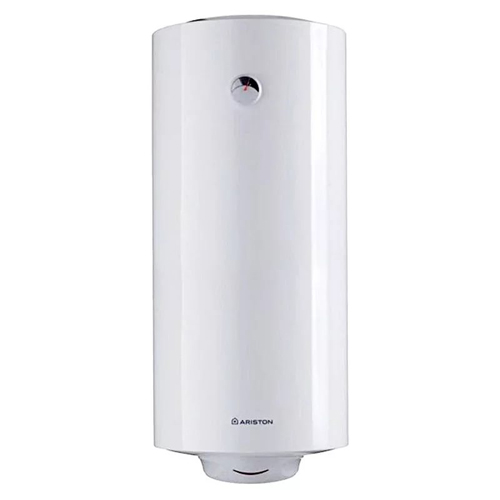

Ariston	ABS Andris Lux 15 UR	ABS Andris Lux 30	ABS PRO R 50 V Slim	ABS VLS Evo INOX QH 80	ABS PRO R 100 V
6 550 руб.	7 200 руб.	7 910 руб.	22 300 руб.	9 750 руб.

Типы водогреев по способу нагрева

Все бытовые водонагреватели подразделяются на два типа – проточные либо накопительные. Первые позволяют быстрее получить горячую воду, а вторые более экономичны.

Накопительные водогреи имеют бак объемом до 400 литров, в котором вода сначала подогревается до требуемой температуры, а уже потом подается в систему ГВС

Проточные обогреватели отличаются простотой конструкции. Если они работают от электросети, то достаточно подать на такой нагреватель напряжение и холодную воду – и из крана сразу бежит теплая вода для умывания и мытья посуды.

Вариант #1 — проточный вид водонагревателя

Чаще всего проточные нагреватели встречаются в электрическом исполнении. Внутри них установлен ТЭН с большой площадью теплообмена.

Достоинства проточный водонагреватель имеет следующие:

1. Компактность прибора.
2. Нагрев воды только в момент ее потребления.
3. Простота схемы подключения труб ГВС и ХВС.
4. Отсутствие ограничений по месту монтажа водогрея.
5. Отсутствие шумов при работе.
6. Моментальный нагрев используемой воды.

Но в продаже есть также и газовые приборы подобного типа.

Среди минусов проточных водонагревателей следует упомянуть:

• прямую зависимость от наличия и бесперебойности источника тепла;
• отсутствие аккумулирующей способности;
• высокую вероятность образования накипи на теплообменнике.

Если газ либо электричество перестанут поступать на такой нагреватель, то горячей воды не будет. В накопительном бойлере она нагревается заранее и при отключении питания остается в течение некоторого времени теплой внутри. В проточном приборе она нигде не накапливается.

Главная особенность проточных водогреев – необходимость их подключения к централизованному холодному водоснабжению, брать такие модели на дачу не стоит

Вариант #2 — накопительный тип водогрея

Нагреватели накопительного типа могут работать как от централизованного ХВС, так и от автономного источника холодной воды. По устройству они напоминают термос с подогревом. Накопитель этот имеет теплоизоляцию, что позволяет ему сохранять тепло в течение нескольких часов, не тратя энергию на подогрев.

Чем больше объем бака, тем дольше нагревается в нем вода. Например, для нагрева емкости в 100 литров до 60–70 градусов потребуется 2–3 часа

Среди достоинств накопительных нагревателей:

• экономичность и меньшее энергопотребление;
• стабильность горячего водоснабжения;
• большой объем запасенной и нагретой воды.

Электрический накопительный водогрей емкостью в 100–150 литров потребляет порядка 1,5 кВт. Нагрев воды в нем происходит постепенно, поэтому больших мощностей ему не требуется. Трехфазные сети здесь обычно не нужны. Достаточно будет подключения к обычной бытовой розетке.

Накопительные водонагреватели подразделяются на:

• безнапорные;
• напорные.

Первые имеют небольшой бак в 10–50 л и предназначены для водоснабжения одной или двух водоразборных точек. Вторые более вместительны, рассчитаны только на подключение к централизованному ХВС и предусматривают установку насоса на подачу ГВС к нескольким сантехническим приборам в доме.

Бойлер устроен так, что холодная вода в него поступает снизу, а отбор горячей производится сверху – это дополнительно снижает расход энергии на нагрев

Бак водонагревателя изготавливается из нержавейки, покрываемой:

1. Стеклокерамикой (стеклофарфором).
2. Титановой эмалью.
3. Обычной эмалью или глазурью.

Наиболее долговечен бак с титановой эмалью. Однако и стоит он дороже остальных аналогов. Стеклокерамика не подвержена коррозии, но при высокой температуре имеет тенденцию к растрескиванию, что приводит к выходу накопителя из строя.

Сама нержавейка спокойно переносит тепловое расширение, но рано или поздно начинает ржаветь. Если защитный слой на ней потрескался, то бак можно смело менять. Долго он после этого не прослужит.

Детальные рекомендации по выбору накопительного водонагревателя мы привели в другой нашей статье.

Еще один обязательный элемент бойлера – магниевый анод. Он защищает корпус бака изнутри от коррозии и накипи. Это расходный материал, который требуется менять минимум раз в год. Однако экономить на нем не рекомендуется. Производить замену из-за неисправности нагревательного элемента внутри или полностью бойлера выйдет заведомо дороже.

Производители дают гарантию на подобный бак 4–5 лет. Но если магниевый анод неисправен или его нет, то накопитель прослужит от силы год. Высокие температуры и жесткая вода сделают свое “ржавое” дело.

Чтобы узнать больше информации о поломках водонагревателя и способах их устранения переходите, пожалуйста, по этой ссылке.

Общая информация о накопительных бойлерах

Электрический накопитель представляет собой полую металлическую емкость, оснащенную электрическими водонагревательными элементами (ТЭНами) и дополнительными устройствами, которые обеспечивают автоматизацию процесса подогрева воды и поддержания её температуры в заданных пользователем пределах.

Специфика накопительных моделей в том, что они постоянно являются источниками теплой (горячей) воды. Ее можно использовать сразу же после открытия крана смесителя, не дожидаясь разогрева ТЭНа,  в отличие от другого широко распространенного класса водонагревателей – проточных.

Выход накопителей на рабочие параметры не занимает определенного времени. Проточным же аналогам требуется “разгон” для разогрева, к тому же присутствует нестабильность, связанная с колебаниями напряжения в электрической сети и неравномерным напором воды

Удобство и стабильность температуры воды – не единственные преимущества моделей. Они также выполняют роль резервной емкости на случай отключения водоснабжения. Подробную классификацию электрических водонагревателей представит статья, с которой мы рекомендуем ознакомиться.

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

Электрический бойлер прямого нагрева — схема

• Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
• Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
• Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток.Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
• Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
• Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

 Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

Газовый накопительный водонагреватель

• В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
• Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
• Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
• Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
• Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
• Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Как работает электрический бойлер для нагрева воды?

При прохождении тока через проводник обладающий сопротивлением, согласно закону Джоуля – Ленца он нагревается (вот формула определяющая соотношение параметров значений тепловой энергии и электрического тока согласно ему — Q=R*I 2. здесь Q — тепловая энергия, R – сопротивление, I – ток). Располагая проводник в воде, выделяющееся тепло передается ей.

Хотя, надо отметить, на сегодня анонсированы водонагреватели, которые работают по принципу прямой передачи энергии (через микроволновое излучение) молекулам воды, но пройдет время пока они широко распространяться.

Следует отметить, все электрические бойлеры оборудуются системами контроля над температурой, они могут быть собраны как по простейшей схеме с помощью биметаллических выключателей, или быть более сложными вплоть до применения микропроцессоров.

Также почти все нагреватели, а особенно накопительные имеют системы защиты от чрезмерного давления, чаще всего это предохранительные клапана.

Какой водонагреватель лучше: проточный или накопительный

Решить, какой водонагреватель покупать — бойлер (накопительный) или проточник — в принципе, несложно. В первую очередь ограничивающим фактором является потребляемая мощность: у накопительных максимально это 3-4 кВт, у проточных водонагревателей меньше 7-8 кВт брать бессмысленно — они могут обеспечить  нагрев лишь очень небольшого объема воды. Не у всех есть возможность установить такое мощное оборудование.

Во вторую очередь, надо смотреть, постоянно вы будете использовать электронагреватель воды или только периодически. При периодическом использовании, особенно в летний период удобны проточные водонагреватели, так причем открытого типа (индивидуальные, которые устанавливаются рядом с мойкой).  Например, это отличный способ подогреть воду в летнем душе на даче до комфортной температуры, если солнце с этой задачей не справилось. Также это — способ решения проблемы в квартирах при отключении горячего водоснабжения на ремонт.

Для постоянного и регулярного использования более экономичны и удобны накопительные водонагреватели. Современные модели более суток «держат» температуру, так что расход электричества тут будет, скорее, меньший, чем больший.

Какие бывают виды бойлеров

Существует несколько разновидностей водонагревателей в зависимости от принципа работы и основных энергоносителей: газовые и электрические, накопительные и проточные, комбинированные, косвенного нагрева.

Их распространение в той или иной стране определяется природными ресурсами. Например, в России, имеющей большие запасы газа, до сегодняшнего дня востребованы газовые бойлеры косвенного нагрева. А Германия не только опередила другие страны в электрификации каждого дома, но и первой начала производство электрических бойлеров. В любой стране большим спросом пользуются комбинированные водонагреватели, они позволяют с максимальным эффектом использовать ресурсы.

Проточный

Проточный электрический водонагреватель

Конструктивно проточный водонагреватель представляет собой небольшой короб, внутри которого находится электрический ТЭН. В зависимости от принципа действия (безнапорный или напорный) его устанавливают либо в том месте, где нужна горячая вода (мойка на кухне, душ в ванной), либо врезают непосредственно в стояк водопровода. В нем количество горячей воды не ограничено в отличие от накопительного бойлера. Но температура воды будет зависеть от мощности самого устройства, и от напора (при увеличении напора температура снижается).

Существует вариант проточного водонагревателя, работающий от газа. Это всем известные еще с советских времен газовые колонки.

Косвенного нагрева

Эти водонагреватели тепловую энергию самостоятельно не производят. Их принцип действия построен на использовании тепла из отопительной системы. Преимущество бойлеров косвенного нагрева в отсутствии дополнительных затрат. Работает отопительная система квартиры или дома, и как бы вскользь (словно побочным эффектом) нагревается вода в бойлере. Через его змеевик пропущен теплоноситель из основного контура.

Такой способ подогрева воды считается наиболее экономным.

Комбинированный

Комбинированный бойлер

Эта разновидность бойлеров признана наиболее перспективной. При необходимости можно перейти от одного варианта подогрева к другому, так как комбинированное устройство совмещает в себе два типа нагревательных элементов. Например, нагрев воды может происходить за счет электрического ТЭНа или от используемой энергии газового котла. То есть зимой горячую воду получают путем косвенного нагрева, а летом от электрической энергии.

Накопительный

Бойлер накопительный является наиболее распространенным вариантом для подогрева воды. Его отличие от проточных моделей в заблаговременном нагревании. Существует два вида накопительных бойлеров: электрические и газовые (в одном источником тепла служит ТЭН, во втором – газовая горелка).

Конструктивное исполнение и принцип работы у них практически одинаков. Разница лишь в том, что накопительный газовый бойлер помимо установленной внизу газовой горелки имеет еще патрубок дымохода вверху. Монтаж газовых водонагревателей связан с определенными проблемами. Во-первых, нужен полноценный дымоход в доме. Во-вторых, подключение газоиспользующих установок всегда сопровождается сложностями в оформлении документации.

Устройство газового накопительного бойлера

Поэтому самое большое распространение получили накопительные электрические бойлеры. Их характеристики, преимущества и недостатки, устройство и принцип действия рассмотрены ниже.

Какие бывают виды бойлеров?

Существует несколько разновидностей водонагревателей в зависимости от принципа работы и основных энергоносителей: газовые и электрические, накопительные и проточные, комбинированные, косвенного нагрева.

Их распространение в той или иной стране определяется природными ресурсами. Например, в России, имеющей большие запасы газа, до сегодняшнего дня востребованы газовые . А Германия не только опередила другие страны в электрификации каждого дома, но и первой начала производство электрических бойлеров. В любой стране большим спросом пользуются комбинированные водонагреватели, они позволяют с максимальным эффектом использовать ресурсы.

Проточный

Проточный электрический водонагреватель

Конструктивно представляет собой небольшой короб, внутри которого находится электрический ТЭН. В зависимости от принципа действия (безнапорный или напорный) его устанавливают либо в том месте, где нужна горячая вода (мойка на кухне, душ в ванной), либо врезают непосредственно в стояк водопровода. В нем количество горячей воды не ограничено в отличие от накопительного бойлера. Но температура воды будет зависеть от мощности самого устройства, и от напора (при увеличении напора температура снижается).

Существует вариант проточного водонагревателя, работающий от газа. Это всем известные еще с советских времен газовые колонки.

Косвенного нагрева

Эти водонагреватели тепловую энергию самостоятельно не производят. Их принцип действия построен на использовании тепла из отопительной системы. Преимущество бойлеров косвенного нагрева в отсутствии дополнительных затрат. Работает отопительная система квартиры или дома, и как бы вскользь (словно побочным эффектом) нагревается вода в бойлере. Через его змеевик пропущен теплоноситель из основного контура.

Такой способ подогрева воды считается наиболее экономным.

Комбинированный

Комбинированный бойлер

Эта разновидность бойлеров признана наиболее перспективной. При необходимости можно перейти от одного варианта подогрева к другому, так как комбинированное устройство совмещает в себе два типа нагревательных элементов. Например, нагрев воды может происходить за счет электрического ТЭНа или от используемой энергии газового котла. То есть зимой горячую воду получают путем косвенного нагрева, а летом от электрической энергии.

Накопительный

Бойлер накопительный является наиболее распространенным вариантом для подогрева воды. Его отличие от проточных моделей в заблаговременном нагревании. Существует два вида накопительных бойлеров: электрические и газовые (в одном источником тепла служит ТЭН, во втором – газовая горелка).

Конструктивное исполнение и принцип работы у них практически одинаков. Разница лишь в том, что накопительный газовый бойлер помимо установленной внизу газовой горелки имеет еще патрубок дымохода вверху. Монтаж газовых водонагревателей связан с определенными проблемами. Во-первых, нужен полноценный дымоход в доме. Во-вторых, подключение газоиспользующих установок всегда сопровождается сложностями в оформлении документации.

Устройство газового накопительного бойлера

Поэтому самое большое распространение получили накопительные электрические бойлеры. Их характеристики, преимущества и недостатки, устройство и принцип действия рассмотрены ниже.
